5. Dosya Sistemi - I. Bölüm
Bu bölümde dikkatimizi dosya sistemine illişkin çekirdek veri yapıları üzerine yönelteceğiz. Bilindiği gibi UNIX/Linux sistemlerinde pek çok kavram kullanıcıya bir dosya gibi gösterilmektedir. Biz bu birinci bölümde belli bir derinliğe kadar çekirdeğin dosya işlemleri için oluşturduğu organizasyon üzerinde duracağız. Daha sonra ikinci bölümde dosya sistemine ilişkin aşağı seviyeli ayrıntıları ele alacağız.
5.1. Giriş
İşletim sistemlerinin dosya sistemi (file system) denilen alt sistemlerinin iki tarafı vardır: Disk tarafı ve bellek tarafı. Dosya bilgileri disk üzerindeki bloklarda tutulmaktadır. (Bu bloklara Microsoft dünyasında cluster da denilmektedir.) Hangi dosyaların diskin hangi bloklarında tutulduğu, dosyaların metadata bilgilerinin diskte nasıl saklandığı gibi belirlemeler dosya sisteminin disk tarafını; diskteki dosya sisteminin çekirdekteki temsilinin oluşturulması ve işletim sisteminin açılan dosyalar için yaptığı düzenlemeler ise dosya sisteminin bellek tarafını oluşturmaktadır.
5.2. Temel Kavramlar
Önce temel kavramları tanıtacağız. Konuları ele alırken bu kavramlardan faydalanacağız.
5.2.1. Disk Aktarımına İlişkin Temel Bilgiler
Biz kursumuzda “disk” terimini ikinci bellekleri belirten genel bir terim olarak kullanacağız. Bir süre önceye kadar disk olarak ağırlıklı biçimde hard disk dnilen elektromekanik birimler kullanılıyordu. Ancak bir süredir artık disk olarak yarı iletken teknolojiler kullanılarak oluşturulmuş SSD (Solid State Disk) denilen diskler kullanılmaktadır. Bugün ağırlıklı olarak kullandığımız SSD disklerin herhangi bir mekanik parçası yoktur. SSD’ler NAND Flash denilen bellek teknolojisini kullanmaktadır. SSD’ler hard disklere göre oldukça hızlıdır. Ancak onların en önemli handikapları belli bir yazma ömrünün olmasıdır. SSD’lerde aynı bölgeye belli sayıdan daha fazla yazma yapıldığında artık SSD’nin o bölgesi bozulabilmektedir. Tabii teknoloji bu bakımdan da ilerleme içerisindedir. SSD teknolojisi ile USB yuvalarına taktığımız flash belleklerin teknolojisi birbirine benzemektedir.
5.2.2. Sektörler ve Disk Denetleyicisi
Kullandığımız disk birimi ister hard disk olsun isterse SSD olsun disk ile bilgisayarımızın RAM’i arasındaki transferler sektör (sector) denilen byte blokları düzeyinde yapılmaktadır. Sektör bir diskten okunabilecek ya da bir diske yazılabilecek en küçük birimdir. Bir sektör tipik olarak 512 byte’tır. Diskte byte düzeyinde erişim yoktur. Sektörel erişim vardır. Örneğin diskteki bir sektörde bulunan bir byte üzerinde değişiklik ancak şöyle yapılabilmektedir: Önce o byte’ın içinde bulunduğu sektör RAM’e okunur. Sonra byte RAM üzerinde değiştirilir. Sonra aynı sektör yeniden diske yazılır.
Diskteki her sektörün ilk sektör 0 olmak üzere bir mantıksal numarası vardır. Hard disklerde ardışıl numaralı mantıksal sektörler disk üzerinde de fiziksel olarak peşi sıra bulunmaktadır. Mekanik hard disklerde bilgiler track denilen yollara yazılmaktadır. Ardışıl sektörler aynı track’te bulunurlar. Dolayısıyla hard disklerde diskin kafası bir kez konumlandırıldığında ardışıl sektörlere daha hızlı okuma yazma yapılabilmektedir. SSD’ler mekanik öğe barındırmadığı için rastgele erişimlidir. Yani her sektörden okuma aynı hızda yapılmakta ve her sektöre yazma da aynı hızda yapılmaktadır.

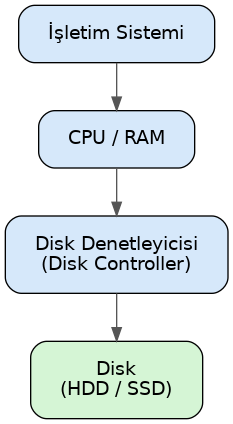

Modern bilgisayar sistemlerinde disk birimine doğrudan erişilmez. Disk erişimlerinde bu işleme aracılık eden ismine disk denetleyicisi (disk controller) denen yerel bir işlemciden faydalanılmaktadır. Yani sistem programcıları ya da işletim sistemlerini yazanlar disk denetleyicisini programlar, disk denetleyicisi isteği elektriksel olarak disk birimine iletir, okuma yazma işlemleri de disk birimi tarafından yapılır:
Bugünkü masaüstü bilgisayarlarımızda SATA ve NVMe en çok kullanılan disk denetleyicileridir.
5.2.3. DMA (Direct Memory Access)
Peki işletim sistemi tarafından disk denetleyicisi “falanca sektörleri oku” ya da “falanca sektörlere yaz” biçiminde programlandıktan sonra aktarım nasıl yapılmaktadır? Aktarım CPU tarafından tek tek byte’ların denetleyiciden alınarak RAM’e yerleştirilmesi yoluyla yapılmamaktadır. (Çok eskiden ilk PC mimarilerinde aktarım böyle de yapılabiliyordu.) Çünkü CPU’nun bu işle meşgul olması önemli bir zaman kaybı oluşturmaktadır. Bu tür disk ile RAM arasındaki aktarımlar için DMA (Direct Memory Access) denilen yardımcı denetleyiciler kullanılmaktadır.
Tipik olarak CPU’da çalışan kod (yani işletim sistemi) disk denetleyicisine transfer isteğini ve aktarımda kullanılacak bellek alanlarının adresini bildirir. Disk denetleyicisi de disk birimini ve DMA’yı elektriksel düzeyde programlayarak aktarımın DMA üzerinden doğrudan RAM’e yapılmasını sağlar. Aktarım sırasında artık CPU bu işle meşgul olmaz, işletim sistemi de CPU’yu başka bir thread’i çalıştırması için bağlamsal geçişe (task switch) sokar. Tabii aktarım işlemi bittiğinde disk denetleyicisi CPU’yu bir donanım kesmesi yoluyla durumdan haberdar etmektedir.
Yani disk ile RAM arasındaki aktarım işlemleri tipik olarak şöyle yapılmaktadır:
İşletim sistemi disk denetleyicisine aktarılacak sektörlere ilişkin bilgileri ve transfer adreslerini CPU yoluyla elektriksel olarak iletir.
Okuma söz konusuysa disk denetleyicisi disk birimine elektriksel düzeyde komutlar göndererek sektörlerin okunmasını ve DMA yoluyla bunların RAM’de uygun yerlere aktarılmasını sağlar. Eğer yazma söz konusuysa RAM’de belirtilen adresteki bilgiler yine DMA yoluyla disk birimine iletilerek yazma gerçekleştirilir.
Aktarım işlemi bittiğinde disk denetleyicisi bir donanım kesmesi yoluyla CPU’yu durumdan haberdar eder.
İşletim sistemi aktarım için gereken kodları çalıştırdıktan sonra aktarım bitene kadar meşgul bir döngüde beklemez. Başka thread’ler çalıştırılabiliyorsa bağlamsal geçiş (context switch) oluşturarak CPU’nun boş biçimde beklemesinin önüne geçer.

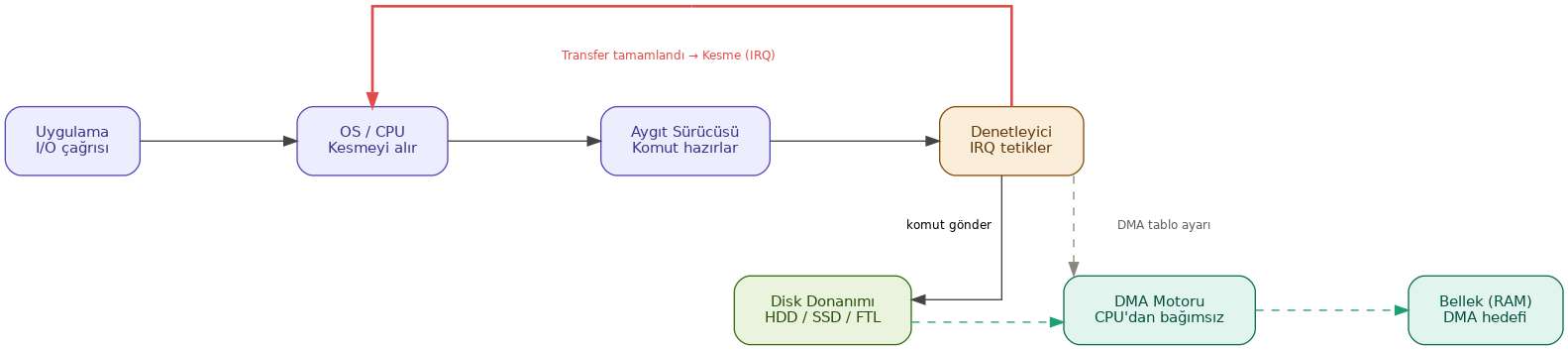

Bu süreci aşağıdaki diyagram özetlemektedir:
Eskiden Intel tabanlı PC mimarisinde ISA bus kullanıldığı zamanlarda tek bir merkezi DMA denetleyicisi (Intel 8237) vardı. Ancak daha sonra PCI bus kullanılmaya başlanmasıyla birlikte artık transfer yapabilen her donanım birimi kendi DMA denetleyicisini de içermeye başladı. Bugün Intel tabanlı ve Apple Silicon tabanlı bilgisayar mimarilerinde disk denetleyicisi kendi içerisindeki DMA denetleyicisini programlayarak transferi gerçekleştirmektedir. Disk denetleyicilerinin programlanması ise artık uzunca bir süredir bellekten tabanlı IO (memory-mapped IO) tekniği ile yapılmaktadır.
Hard disklerde disk birimi içerisinde önbellekler (cache) de bulundurulmaktadır. Böylece disk denetleyicisi aynı sektörleri disk biriminden istediği zaman disk birimi eğer ilgili sektörler önbellek içerisindeyse hiç kafa hareketleri yapmadan onları doğrudan önbellekten verebilmektedir. Bugünlerde örneğin 1 TB’lık hard disklerde 64MB, 128, 256 MB civarında önbellekler kullanılmaktadır. Yalnızca hard disklede değil SSD’lerde de bir önbellek sistemi vardır. SSD’lerdeki önbellek sistemi özellikle yazma işlemlerinde hız kazancı sağlamakta ve aynı sektörlere sürekli yazım yapıldığında o bölgenin aşınmasını (wearing) engellemektedir. Tabii bu öönbellek sistemleri tamamen disk birimleri tarafından içsel olarak (built-in) işletilmektedir. Bu önbellek sistemleri işletim sistemleri tarafından erişilebilir değildir.
5.2.4. Blok Kavramı
Yukarıda da belirttiğimiz gibi bir disk biriminde transfer edilecek en küçük birime sektör denilmektedir. Bir sektör tipik olarak 512 byte uzunluğundadır. Ancak aslında sektör uzunlukları da disk üreticilerine bağlı olarak değişebilmektedir. 512 byte sektör uzunlukları bugün için standart bir uzunluktur. Tabii zaman geçtikçe diskler büyüdüğü için sektör uzunluklarının da büyüyebileceğini söylemek istiyoruz. Nitekim 4K uzunluğunda sektörlere sahip olan diskler özellikle büyük sistemlerde gittikçe yaygınlaşmaktadır. Disk birimi her sektöre ilk sektör 0 olmak üzere mantıksal bir numara vermektedir. Yani adeta disk üzerindeki her sektörün bir adresi vardır. Disk denetleyicisi disk birimine transfer edilecek sektörlerin numaralarını elektriksel düzeyde iletmektedir. (Bu biçimde mantıksal sektör numaraları kullanılmadan önce 80’lerde ve 90’ların ilk yarısında sektörlerin yerleri “fiziksel koordinat sistemi” denilen “hangi yüz (head)”, “hangi track”, “hangi sektör dilimi” biçiminde üç parametreyle belirtiliyordu.)
Sektör kavramı aslında dosya sistemleri için küçük bir depolama birimidir. İşletim sistemleri bir dosyanın parçası olabilecek en küçük disk alanı için sektör yerine blok (block) ya da cluster denilen daha büyük birimleri kullanmaktadır. Blok terimi daha çok UNIX/Linux sistemlerinde kullanılmaktadır. Microsoft ise blok yerine cluster terimini kullanmaktadır. Bir blok ardışıl n tane sektörden oluşmaktadır. Uygulamada bu n değeri 2’nin bir kuvveti olur. Ardışıllık hard disklerde önemli bir unsurdur. Çünkü hard disklerde en önemli zaman kaybı mekanik bir birim olan disk kafasının track hizasına çekilmesinde yaşanmaktadır. Disk kafası track hizasına çekildiğinde disk dönerken artık ardışıl sektörler hiç kafa hareketi yapılmadan okunup yazılabilmektedir. Peki neden işletim sistemi dosyalar söz konusu olduğunda bir dosyanın parçası olabilecek en küçük birim için sektör değil de ardışıl n tane sektör kullanmaktadır? İşte bunun birkaç nedeni vardır:
Dosyaların parçaları disk üzerinde ardışıl yerlerde olmak zorunda değildir. Eğer dosyalar çok fazla parçadan oluşursa hard disklerde (ve kısmen de olsa SSD’lerde de) bu parçalar disk üzerinde daha fazla yayılmış olur, bunlara erişmek için gereken zaman artar.
Eğer dosyanın parçaları sektör gibi küçük birimlerden oluşsaydı bu parçaların diskteki yerlerine ilişkin metadata tabloları büyürdü. Bu da hem disk alanını hem de işletim sisteminin bellekte yaptığı düzenlemede alan verimsizliği oluştururdu.
CPU’ların kullandığı sayfalama mekanizmasında genellikle 4K uzunluklar kullanılmaktadır. Dosya parçalarının 4K uzunluğun katlarında olması dosya sistemi ile sayfalama sistemi arasında daha iyi bir uyumun ortaya çıkmasına yol açmaktadır.
Peki bu durumda işletim sistemleri blok denilen dosyanın parçası olabilecek en küçük birim için hangi uzunluğu
kullanmaktadır? İşte genellikle bu karar disk formatlanırken diskin (disk bölümünün) büyüklüğüne bakılarak verilmektedir.
Dosyaların son bloklarında kalan kullanılmayan alanların oluşmasına içsel bölünme (internal fragmentation)
denilmektedir. Küçük disklerde (disk bölümlerinde) içsel bölünmenin etkisi daha büyük olacağından blokların 1K gibi
küçük uzunluklarda alınması uygun olabilir. Ancak orta büyüklükte disklerde içsel bölünmenin etkisi göreli olarak
azalacağı için bloklar 4k gibi bir değerde seçilebilmektedir. Büyük disklerde ise 8K, 16K blok büyüklükleri tercih
edilmektedir. Aslında blok büyüklükleri ilgili disk bölümü formatlanırken (Linux sistemlerinde mkfs.xxx programlarıyla
formatlama yapılmaktadır) belirlenmektedir. Yani kullanıcı isterse kendisi bu programda kendi tercih ettiği blok
uzunluğunu kullanabilir. Ancak kullanıcılar genellikle böyle bir belirleme yapmazlar. Bu durumda bu programlar disk
bölümünün büyüklüğüne bağlı olarak yukarıda açıkladığımız gibi uygun bir blok büyüklüğünü seçerler.
UNIX/Linux sistemlerinde dosya sistemi için tek bir kök vardır. Blok aygıtları (örneğin hard diskler, flash bellekler vb.) belli bir dizine mount edilmektedir. Mount işlemi bir dizin üzerine uygulanır; mount işlemi sonucunda o dizinin içeriği görünmez, artık mount edilen dosya sisteminin kök dizini mount dizininde gözükür. Dolayısıyla bu sistemlerde farklı dizinler farklı blok büyüklüklerine ilişkin dosya sistemlerinin içerisinde olabilmektedir.
Anımsanacağı gibi stat POSIX fonksiyonu ya da komut satırından uygulanan stat komutu belli
bir dosyanın bilgilerini verirken o dosyanın içinde bulunduğu dosya sisteminin blok uzunluğunu
da vermektedir. Linux sistemlerinde bu bilgi doğrudan dosya sistemine ilişkin blok aygıtı
üzerinde dumpe2fs programıyla da elde edilebilmektedir.
Windows sistemlerinde de cluster adı altında blok sistemi kullanılmaktadır. O sistemlerde blok uzunluklarını chkdsk programı ile ya da fsutil programı ile komut satırından elde edebilirsiniz.
İşletim sistemleri işlemlerini kolaylaştırmak için her bloğa bir numara da vermektedir. Örneğin bir bloğun 4K (tipik olarak 8 sektör) olduğunu düşünelim. İşletim sistemi için ilgili disk (aslında disk bölümü ya da genel olarak blok aygıtı da diyebiliriz) bloklardan oluşmaktadır. Örneğin diskin (disk bölümünün) ilk 8 sektörü artık 0’ıncı bloktur. Sonraki 8 sektör 1’inci bloktur.
İşletim sistemi içsel olarak artık ilgili diski bloklardan oluşan ve her bloğun bir numarasının olduğu mantıksal bir depolama alanı gibi ele almaktadır. Yani işletim sistemi için yalnızca sektörlerin değil aynı zamanda dosya sistemine ilişkin blokların da numaraları vardır.
5.2.5. Sayfa Önbelleği (Page Cache)
İşletim sistemleri son okunan ya da yazılan disk bloklarını RAM’de bir önbellek sisteminde saklamaktadır. Bu önbellek sistemine genel olarak işletim sisteminin disk önbellek sistemi denilmektedir. Linux dünyasında eskiden bu önbellek sistemine buffer cache deniliyordu. Sonra bu önbellek sistemi iyileştirildi ve ismi page cache olarak değiştirildi.
İşletim sistemlerinin bu disk önbellek sistemleri disk erişimini ciddi boyutta azaltmakta ve sistem performansı üzerinde en önemli olumlu etkilerden birini oluşturmaktadır. Eğer işletim sistemlerinde böyle bir disk önbellek sistemi olmasaydı sistemler çok yavaş çalışırdı.
Linux sistemlerinde sayfa önbelleği oldukça kritik öğelerden biridir. Biz burada yalnızca bu kavramı tanıttık. Sayfa önbelleği “bellek yönetiminin” ele alındığı bölümde ayrı bir başlık altında ayrıntılarıyla gözden geçirilecektir.
5.3. Okuma ve Yazma İşlemleri
Biz UNIX/Linux sistemlerinde bir dosyadan okuma yapmak için ya da bir dosyaya yazma yapmak için
read/write POSIX fonksiyonlarını kullanmış olalım. Bu fonksiyonlar çekirdek içerisindeki
sys_read ve sys_write sistem fonksiyonlarını çalıştırmaktadır.
İşletim sistemi bellek tarafında yaptığı organizasyonla okunacak ya da yazılacak bilginin ilgili
blok aygıtının (disk bölümünün) kaç numaralı bloğuna ve sektörüne ilişkin olduğunu
belirleyebilmektedir. Ancak sys_read ve sys_write gibi sistem fonksiyonları hemen diske
yönelmez. Bu fonksiyonlar önce dosyanın ilgili bölümünün RAM’de oluşturulmuş bir sayfa önbelleği
(page cache) içerisinde olup olmadığına bakmaktadır. Eğer ilgili bölüm bu önbellek sisteminin
içerisinde varsa bu fonksiyonlar diske hiç erişmeden dolayısıyla da hiç bloke olmadan bu okuma
yazma işlemini gerçekleştirmektedir.

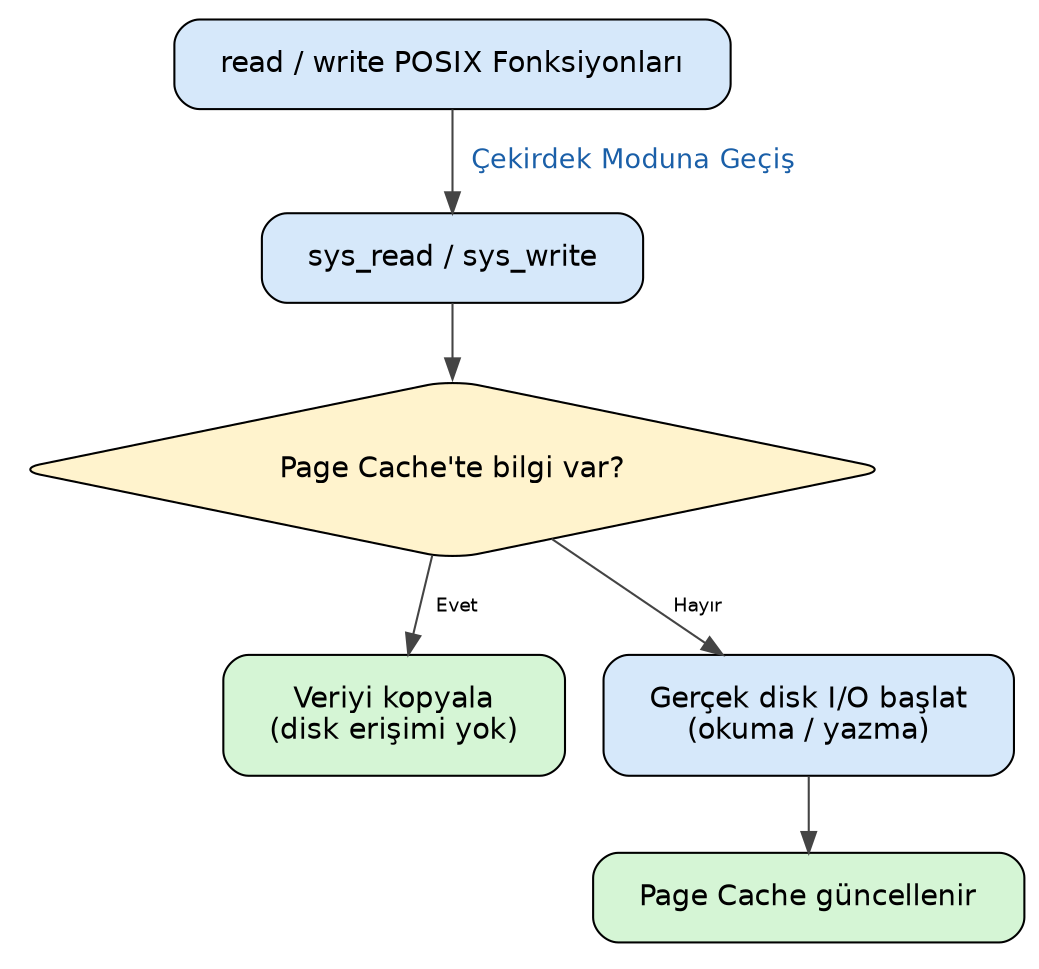

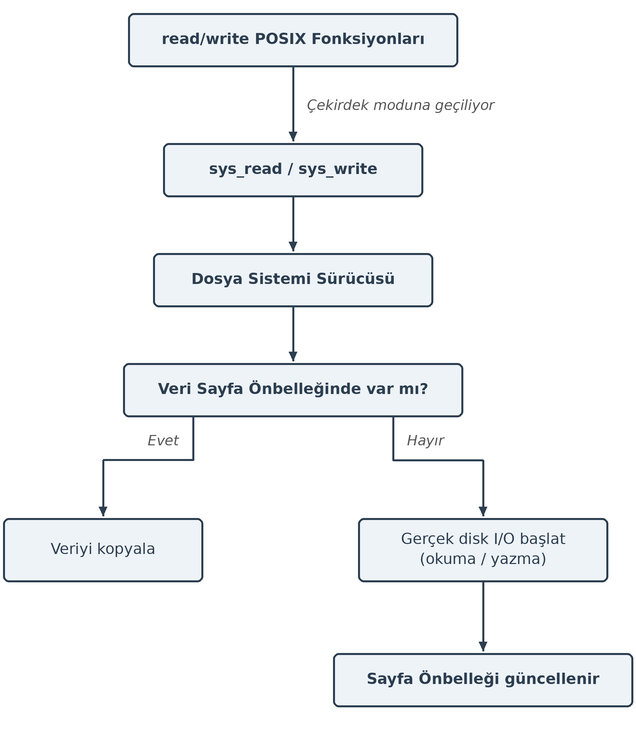

read/write POSIX fonksiyonları çağrıldığında yapılan işlemler aşağıdaki diyagramda
özetlenmiştir:
Peki dosyadaki okunacak ya da yazılacak kısım sayfa önbelleğinde (page cache) yoksa gerçek transfer nasıl yapılmaktadır? Linux sistemlerinde bu transferlerin yapıldığı birime blok aygıt sürücüleri (block device drivers) denilmektedir.
Bir Linux sistemi kurulduğunda zaten temel disk denetleyicileri üzerinden transfer yapabilen blok aygıt sürücüleri çekirdeğin içerisine gömülmüş durumda olur. Ancak sistem programcısının kendisi de blok aygıt sürücüleri yazabilir. Örneğin bir gömülü Linux sisteminde yeni bir SD kart birimi için bir blok aygıt sürücüsü yazmak zorunda kalabilirsiniz.
İşletim sistemi bu IO isteklerini hemen blok aygıt sürücüsüne göndermez. Çünkü çok sayıda farklı proses aynı disk sektörlerini okuyacak ya da o sektörlere yazacak olabilir. İşletim sistemi önce istekleri sıraya dizer, mümkünse birleştirir, bu biçimdeki iyileştirme işleminden sonra istekleri blok aygıt sürücüsüne gönderir. Bu sürece IO çizelgelemesi (IO scheduling) denilmektedir.
O halde bir dosya okuması ya da yazması sonucunda gelişen olayları şöyle özetleyebiliriz:
Kullanıcı modunda çalışan program (yani proses)
readya dawritePOSIX fonksiyonlarını çağırır. (UNIX/Linux sistemlerindeki C derleyicilerinin standart dosya fonksiyonları da eğer okunacak ya da yazılacak kısım kendi tamponlarında yoksa zaten bu POSIX fonksiyonlarını çağırmaktadır.)readvewritePOSIX fonksiyonları Linux’tasys_readvesys_writeisimli sistem fonksiyonlarını çağırır. Artık akış kullanıcı modundan (user mode) çekirdek moduna (kernel mode) geçmiştir.sys_readvesys_writefonksiyonları önce okunacak ya da yazılacak yerin Linux’un disk önbellek sistemi olan sayfa önbelleğinde (page cache, eski ismiyle buffer cache) olup olmadığına bakar. Eğer ilgili disk blokları sayfa önbelleğinde varsa akış hiç bloke olmadan sayfa önbelleği içerisinden karşılanır. Aksi hâlde Linux çekirdeği isteği IO çizelgeleyicisi (IO scheduler) denilen çekirdek birimine iletir;read/writeçağrısını yapan thread bloke edilir.IO çizelgeleyicisi istekleri çizelgeler. Okuma işlemi söz konusuysa sayfa önbelleğinde transfer edilecek önbellek bloklarını tahsis eder. Yazma işlemi söz konusuysa diske transfer edilecek önbellek bloklarını belirler. Blok aygıt sürücüsüne transfer edilecek sektörleri ve transfere ilişkin bellek adreslerini iletir.
Gerçek transfer işlemi blok aygıt sürücüsü tarafından yapılmaktadır. İşletim sistemi blok aygıt sürücüsüne hangi sektörlerin sayfa önbelleğindeki hangi adreslere (ya da tersi yönde) transfer edileceğini bir kuyruk sistemi yardımıyla iletmektedir.
Blok aygıt sürücüsü diskten istenen sektörleri sayfa önbelleği içerisinde belirtilen adrese ya da sayfa önbelleğindeki bilgileri diskin belirtilen sektörlerine transfer eder.
Artık okuma söz konusuysa okunan bilgi sayfa önbelleği içerisindedir. İşlemi başlatan thread’in blokesi çözülür.
sys_readsistem fonksiyonu bunu sayfa önbelleği içerisinden programcının kullanıcı modundaki adresine kopyalar.
Tabii bugün kullandığımız Linux sistemlerinde aslında disk transflerini yapan blok aygıt sürücüleri zaten çekirdek imajı içerisine gömülmüş bir biçimde bulunmaktadır. Ancak nadiren de olsa sistem programcısının yeni birtakım aygıtlar için blok aygıt sürücüleri yazması gerekebilmektedir.

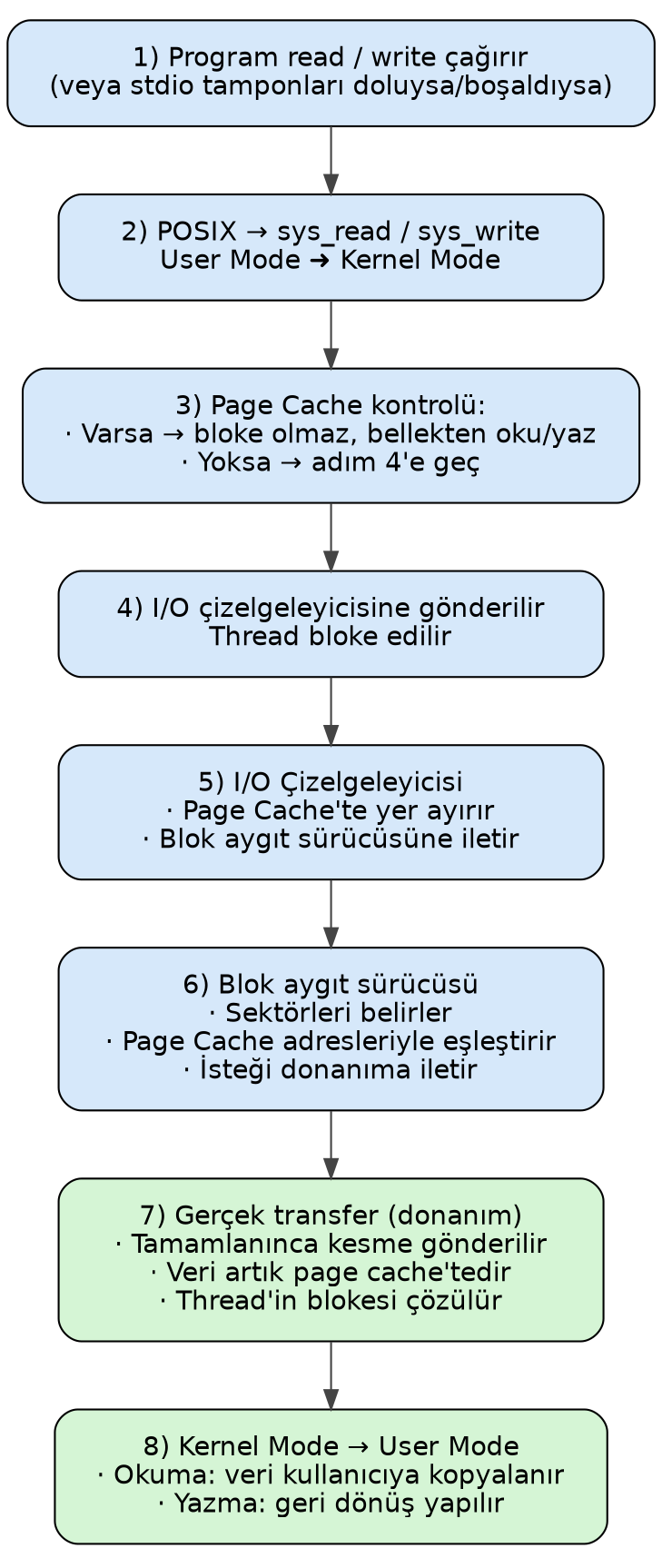

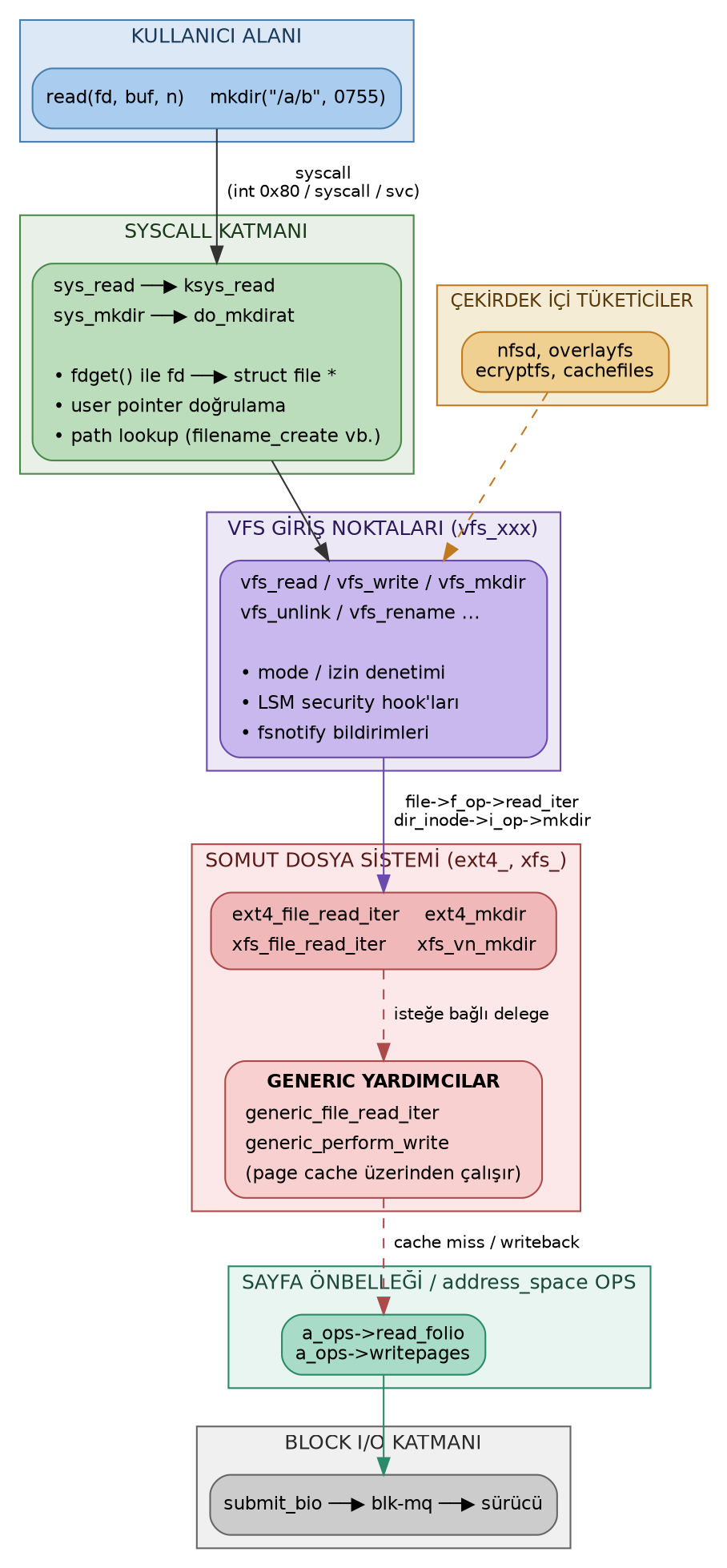

Yukarıda maddeler halinde açıkladığımız süreci bir şekille de özetleyebiliriz:
Linux sistemlerinde yukarıda özetlediğimiz olaylar silsilesi zaman içerisinde değişikliklere uğratılarak ve sürekli geliştirilerek bugünkü durumuna getirilmiştir.
5.3.1. Yazma İşleminin Ayrıntıları
Buradaki süreçte yazma olayı söz konusu olduğunda bazı ayrıntılar da devreye girmektedir.
Kullanıcı modundaki program write POSIX fonksiyonunu çağırıp bu fonksiyon da sys_write
fonksiyonunu çağırdığında bu sistem fonksiyonu yazılmak istenen bilgiler diske yazılana kadar
write işlemini yapan thread’i bloke etmez. Yazma işlemi her zaman Linux’un RAM’deki sayfa
önbelleğine yapılmaktadır. sys_write fonksiyonu yazmayı sayfa önbelleği içerisine yaptıktan
sonra hemen “başarılı” olarak geri dönmektedir.
Sistem programlama terminolojisinde IO işlemlerinde senkron terimi “fonksiyon geri döndüğünde tüm işlemlerin yapılıp bitmiş olması” anlamına gelmektedir. Asenkron terimi ise “işlemin başlatılması, fonksiyonun geri dönmesi ancak işlemin aslında arka planda devam etmesi” anlamına gelmektedir. Görüldüğü gibi modern işletim sistemlerinde diske yazma işlemi aslında disk bağlamında senkron bir işlem değildir.
Ancak bunun bir istisnası vardır. Eğer bir dosya O_DSYNC ya da O_SYNC bayraklarıyla
açılmışsa o dosyaya yapılan yazma işlemleri aygıta aktarılana kadar thread write fonksiyonunda
bloke edilmektedir. Yani bu bayraklar yazma işlemlerinin senkron yapılmasını sağlamaktadır.
5.3.2. Gecikmeli Yazım ve Flush Thread’leri
Peki yazma işleminde sayfa önbelleğine yazılan bilgiler çekirdek tarafından ne zaman gerçek
aygıta aktarılmaktadır? İşte işletim sistemleri bu tür durumlarda kasten araya belli bir gecikme
koymaktadır. Böylece peşi sıra yapılan write işlemlerinin tek tek gereksiz biçimde aygıta
aktarılması engellenir, bunlar biriktirilerek ve çizelgelenerek blok aygıt sürücüsüne aktarılır.
Bu biçimdeki aktarmaya gecikmeli yazım (delayed write) da denilmektedir.

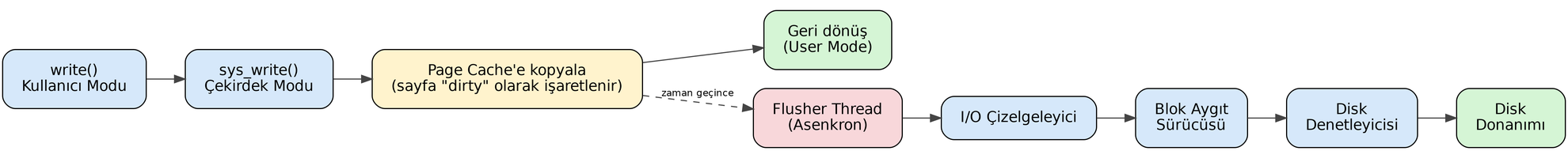

Buradaki süreci aşağıdaki şekille özetleyebiliriz:
Peki işletim sistemi transfer işlemlerini ne kadar süre bekletmektedir? Eğer transfer çok uzun süre bekletilirse elektrik kesilmesi gibi durumlarda kayıplar fazlalaşır. İşte modern işletim sistemlerinde kirlenmiş sayfaların flush edilmesi çekirdek thread’leri (kernel threads) tarafından yapılmaktadır. Örneğin Linux sistemlerinde bu işlemlerden flush isimli çekirdek thread’leri sorumludur. Eskiden Linux çekirdeklerinin 2.6.32 versiyonuna kadar bu işşlemler pdflush isimli tek bir çekirdek thread tarafından yapılıyordu. Bu versiyondan sonra artık her blok aygıt sürücüsü için ayrı bir flush thread’i oluşturulmaya başlandı. Bu thread’leri komut satırında şöyle görüntüleyebilirsiniz:
$ ps -aux | grep flush
flush thread’leri arka planda sürekli olarak sayfa önbelleğini izler. Orada kirlenmiş (dirty) olan sektörleri ilgili blok aygıt sürücüsüne gönderir. Peki bu işleyişte yazma gecikmesi takriben kaç saniye civarında olmaktadır? Aslında bu gecikme süresi başka faktörlere de bağlı olarak değişebilmektedir Burada fikir vermek amacıyla modern Linux sistemleri için bu sürenin ortalama 5 saniye civarında olduğunu söyleyebiliriz. Ancak bu değerler de değiştirilebilmektedir. flush thread’lerinin parametreleri hakkında aşağıda tabloda özet bir bilgi veriyoruz:
Parametre |
Varsayılan Değer |
Anlamı |
|---|---|---|
|
500 |
Flusher thread’in periyodik olarak çalıştığı aralık (santi saniye cinsinden). 500 cs = 5 saniye. Bu aralıkta çekirdek dirty sayfaları kontrol eder. |
|
3000 |
Bir dirty sayfa en fazla bu kadar süre (santi saniye cinsinden) RAM’de kalabilir. 3000 cs = 30 saniye sonra süresi dolmuş sayılır ve flush edilir. |
|
%20 / %10 civarı |
RAM’in ne kadarı dirty sayfalarla dolarsa flush işleminin başlatılacağını belirler (bellek baskısı durumunda zaman beklenmez). |
Bu değerler proc dosya sisteminden görüntülenebilmektedir:
$ cat /proc/sys/vm/dirty_writeback_centisecs
$ cat /proc/sys/vm/dirty_expire_centisecs
sysctl komutu ile de bu değerler değiştirilebilmektedir:
$ sudo sysctl -w vm.dirty_writeback_centisecs=100
sysctl komutu zaten kendi içerisinde /proc/sys dizinindeki dosyalar üzerinde güncelleme
işlemleri yapmaktadır.
flush thread’lerinin çalışması daha ayrıntılı olarak sayfa önbelleği (page cache) konusunun ele alındığı bölümde açıklanacaktır.
5.3.3. Gecikmeli Yazımın Gerekçeleri
Gecikmeli yazım (delayed write) işleminin gerekçeleri nelerdir? En önemli gerekçe peşi sıra yapılan yazma işlemlerinin tek hamlede aygıta yansıtılmasıdır. Bu sayede yazma işlemini yapan thread bloke olmaz ve toplamda bu işlemler paralel yürütüldüğü için sistem performansı yükselir. Aynı zamanda flash belleklerde ve SSD’lerde bu gecikme sürekli yazım sonucunda oluşan belleğin aşınmasını (wearing) da kısmen engellemektedir. (Aslında bu “eskime” sorunu asıl olarak flash belleklerdeki ve SSD içerisindeki önbellekler ve FTL (Flash Translation Layer) sayesinde azaltılmaktadır.)
5.3.4. Kirlenmiş Sayfaların Erken Flush Edilmesi
Sayfa önbelleğinde kirlenen sayfalar bazı durumlarda işletim sisteminin tazeleyici (flusher) thread’lerini beklemeden de diske aktarılabilmektedir. Örneğin bir dosya kapatıldığında artık bu işlem arka planda dosyanın kirlenmiş sayfalarının da diske yazılmasına yol açmaktadır.
UNIX/Linux sistemlerinin çoğunda bazı özel sistem fonksiyonları yoluyla ya da open
fonksiyonundaki bayraklarla da bu duruma müdahale edilebilmektedir.
sync POSIX fonksiyonu çağrıldığında o anda dosya sistemine ilişkin kirlenmiş (dirty olan)
sayfaların hepsi flush edilmektedir:
#include <unistd.h>
void sync(void);
sync fonksiyonu asenkron (asynchronous) biçimde çalışmaktadır. Yani fonksiyon geri döndüğünde tüm blokların
flush edilmiş olma garantisi yoktur. Aynı zamanda Linux sistemlerde sync isimli bir kabuk komutu
da bulunmaktadır. Bu komut sync fonksiyonunu çağırmaktadır.
fsync POSIX fonksiyonu ise belli bir dosyaya ilişkin kirlenmiş sayfaların flush edilmesi için
kullanılmaktadır:
#include <unistd.h>
int fsync(int fildes);
fsync fonksiyonu senkron (synchronous) çalışmaktadır. Yani fonksiyon geri döndüğünde sayfa
önbelleğindeki kirlenmiş sayfaların flush edilmiş olması garanti edilmektedir.
Bir dosya açılırken open POSIX fonksiyonunda kullanılan konuyla ilgili üç bayrak vardır:
O_DSYNCBayrağıBu bayrak POSIX’in “Base Definitions” bölümündeki “Synchronized I/O Data Integrity Completion” başlığında açıklanan yazma koşullarının sağlanacağını belirtmektedir. Bu bayrak kullanıldığında aşağıdaki iki durumun çekirdek tarafından sağlanması garanti edilmektedir:
Dosyaya yazdırılan bilgilerin
writefonksiyonu geri döndüğünde hedefe transfer edilmiş olması.Yazılan bilginin dosyadan okunabilmesi için gereken metadata bilgilerinin hedefe transfer edilmiş olması. (Tüm metadata bilgilerinin hedefe transfer edilmiş olması gerekmemektedir.)
O_SYNCBayrağıBu bayrak POSIX’in “Base Definitions” bölümündeki “Synchronized I/O File Integrity Completion” başlığında açıklanan koşulların sağlanacağını belirtmektedir.
O_SYNCbayrağıO_DSYNCbayrağını kapsamaktadır. Fakat bu bayrakwritefonksiyonu geri dönmeden önce tüm metadata bilgilerinin hedefe transfer edilmiş olmasını zorunlu tutmaktadır.O_RSYNCBayrağıBu okuma işlemi ile ilgilidir. Tek başına değil
O_DSYNCya daO_SYNCbayraklarıyla birlikte kullanılır. EğerO_RSYNCbayrağıO_DSYNCbayrağı ile birlikte kullanılırsareadişlemini etkileyecek olan daha önce yapılmışwriteişlemleri varsareadfonksiyonu geri dönmeden önce buwriteişlemleri içinO_DSYNCbayrağında belirtilen semantik uygulanmaktadır. Eğer bu bayrakO_SYNCile birlikte kullanılırsareadişlemini etkileyecek olan daha önce yapılmışwriteişlemleri varsareadfonksiyonu geri dönmeden önce buwriteişlemleri içinO_SYNCbayrağında belirtilen semantik uygulanmaktadır.
5.3.5. Standart C Kütüphanesinin Süreçteki Yeri ve İşlevi
Peki C’nin standart dosya fonksiyonları bu süreçte nerede yer almaktadır? C’nin dosya fonksiyonları aslında neticede POSIX fonksiyonlarını çağırmaktadır. Ancak C’nin standart dosya fonksiyonları işletim sisteminin okuma yazma fonksiyonlarını daha az çağırmak için kullanıcı alanında (user space) her dosya için bir önbellek de oluşturmaktadır. Bu önbellek sistemine genellikle önbellek yerine tamponlama (buffering) sistemi, burada kullanılan önbelleğe de tampon (buffer) denilmektedir.
Örneğin Linux’ta biz C’nin getc gibi dosya fonksiyonunu çağırmış olalım. Standart C
kütüphanesi fgetc ile 1 byte okumak istediğimizde read POSIX fonksiyonu ile 1 byte
okumamaktadır. fgetc fonksiyonu read POSIX fonksiyonu ile <stdio.h> dosyasında belirtilen
BUFSIZ kadar byte’ı bir tampona okumakta ve oradan 1 byte’ı programcıya vermektedir. Böylece sonradan
okunanacak byte’lar için hiç read fonksiyonu çağrılmayacak ve istek hemen bu tampondan karşılanacaktır. Aynı
durum yazma için de söz konusudur. Bu nedenle C’nin standart dosya fonksiyonlarına tamponlı IO (buffered IO)
fonksiyonları da denilmektedir. Buradaki önbellek sisteminin POSIX fonksiyonlarını dolayısıyla da sistem
fonksiyonlarını daha az çağırmak için oluşturulduğuna dikkat ediniz. O hâlde C’nin standart dosya fonksiyonlarıyla

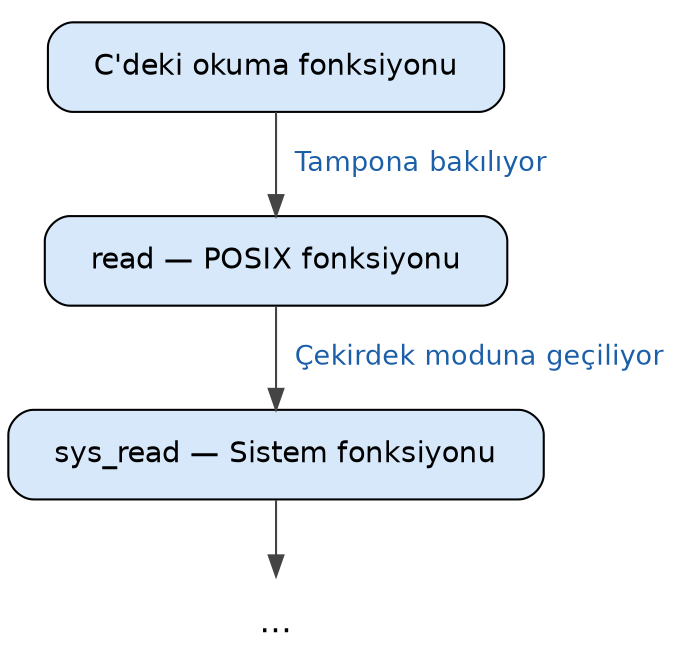

yapılan tipik bir okuma işlemi şöyle gerçekleşmektedir:
Tabii biz kursumuzda okuma ve yazma süreçleri üzerinde dururken olaylar silsilesini standart C fonksiyonlarından başlatmayacağız. POSIX fonksiyonlarından ya da sistem fonksiyonlarından başlatacağız.
C’deki bu tamponlama yani önbellek mekanizması aslında yalnızca C’ye özgü değildir. Diğer prgramlama dillerinin de
standart kütüphanelerinde benzer biçimde tamponlamalar yapılmaktadır. Örneğin C++’taki <iostream> fonksiyonları,
C#’tan kullanılan .NET sınıfları, Java’da kullanılan IO sınıfları, C’de olduğu gibi hep kullanıcı alanında
oluşturulan tamponlama mekanizması eşliğine çalışmaktadır. Ancak bunların hepsi Linux sistemlerinde neticede POSIX
fonksiyonlarını, onlar da sistem fonksiyonlarını çağırmaktadır.
POSIX dosya fonksiyonlarının Linux’taki işletim sisteminin sistem fonksiyonlarını çağırdığını belirtmiştik. İşletim sisteminin sistem fonksiyonları ilgili disk bloğu sayfa önbellekte olsa bile belli bir yavaşlık oluşturmaktadır. Programın akışının kullanıcı modundan çekirdek moduna geçirilmesi ve akışın ilgili sistem fonksiyonuna aktarılması göreli bir zaman kaybına yol açmaktadır. Bu nedenle ayrıca bu kütüphanelerin kullanıcı modunda tamponlama yapması önemli olmaktadır.
UNIX/Linux sistemlerinde kullanılan standart C kütüphaneleri aynı zamanda POSIX fonksiyonlarını da içermektedir. Bilindiği gibi bugün masaüstü Linux sistemlerinde en fazla kullanılan standart C kütüphanesi GNU’nun libc kütüphanesidir. Eğer standart C fonksiyonlarının ve POSIX fonksiyonlarının nasıl yazıldığını merak ediyorsanız gömülü Linux sistemleri için daha minimalist biçimde yazılmış olan kütüphanelerin kaynak kodlarını inceleyebilirsiniz. Bu iş için iki alternatif musl ve uclibc kütüphaneleridir. uclibc kütüphanesine Mikro C kütüphanesi de denilmektedir. Bu kütüphanelerin kaynak kodlarını elixir.bootlin.com sitesinden inceleyebilirsiniz. Bu site yalnızca Linux çekirdekleri için değil başka projeler için de kodlar üzerinde gezinme olanağı sunmaktadır. Sadeliği nedeniyle musl kütüphanesini incelemenizi salık veririz. Kütüphanenin kodları üzerinde gezinebilmek için aşağıdaki bağlantıdan faydalanabilirsiniz:
5.4. task_struct İçerisindeki Dosya Sistemine İlişkin Veri Yapıları
Şimdiye kadar blok ve sektör düzeyinde okuma yazmaların kabaca nasıl gerçekleştirildiğini açıkladık. Ancak çekirdeğin açık dosyalar için oluşturduğu organizasyon hakkında bilgi vermedik. Şimdi sürecin bu yönü üzerinde duracağız.
Anımsanacağı gibi UNIX/Linux sistemlerinde dosyalar open isimli POSIX fonksiyonuyla
açılmaktadır. open POSIX fonksiyonu başarı durumunda ismine dosya betimleyicisi (file
descriptor) denilen bir handle değeri vermektedir. read, write, lseek, close
gibi POSIX’in diğer dosya fonksiyonları bu dosya betimleyicisini parametre olarak alıp hangi
dosya üzerinde işlem yapılacağını bu betimleyiciden hareketle belirlemektedir. open,
read, write, lseek, close gibi POSIX’in temel dosya fonksiyonları Linux
sistemlerinde aslında neredeyse doğrudan Linux’un ilgili sistem fonksiyonlarını çağırmaktadır:
open ---> sys_open
read ---> sys_read
write ---> sys_write
lseek ---> sys_lseek
close ---> sys_close
Bu nedenle birtakım ayrıntıları da göz ardı edersek biz Linux sistemlerinde dosya işlemlerini
yapan temel POSIX fonksiyonlarının aslında doğrudan sys_xxx sistem fonksiyonlarını çağırdığını
varsayabiliriz.

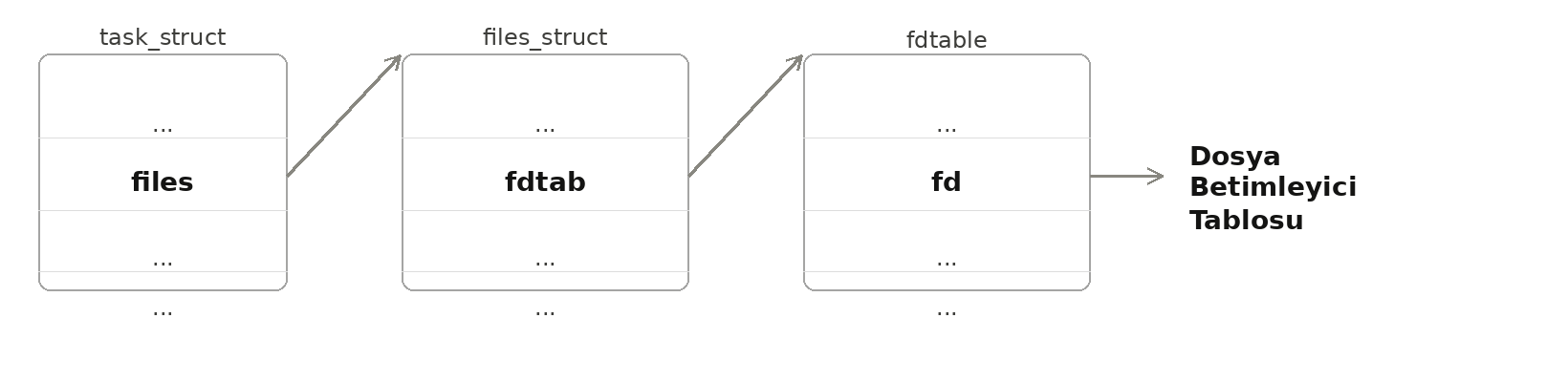

task_struct yapısı (proses kontrol bloğu) içerisinde proseslere ilişkin dosya işlemleri için
kullanılan iki önemli eleman bulunmaktadır:
struct task_struct {
/* ... */
/* Filesystem information: */
struct fs_struct *fs;
/* Open file information: */
struct files_struct *files;
/* ... */
};
Bu iki eleman çok uzun süredir task_struct yapısı içerisinde bulunmaktadır. Ancak buradaki
fs_struct ve files_struct yapılarının içeriğinde çekirdeğin versiyonları ilerledikçe
çeşitli değişiklikler de yapılmıştır.
5.4.1. fs_struct Yapısı
fs_struct yapısı açık dosyalara ilişkin yapılan organizasyonla ilgili değildir.
Prosesin kök dizini ve çalışma dizini gibi dosya sistemine ilişkin proses bilgileri burada
tutulmaktadır. Mevcut çekirdeklerde fs_struct yapısı include/linux/fs_struct.h dosyası
içerisinde şöyle bildirilmiştir:
struct fs_struct {
int users;
spinlock_t lock;
seqcount_spinlock_t seq;
int umask;
int in_exec;
struct path root, pwd;
} __randomize_layout;
Buradaki root ve pwd elemanları sırasıyla prosesin kök dizinini ve çalışma dizinini
(current working directory) tutmaktadır. umask elemanı ise prosesin umask değerini
tutmaktadır. Buradaki path yapısı da şöyle bildirilmiştir:
struct path {
struct vfsmount *mnt;
struct dentry *dentry;
} __randomize_layout;
vfsmount ve dentry yapıları ilerleyen bölümlerde ele alınacaktır.
Çekirdeğin 2.6’lı versiyonlarında fs_struct yapısı şöyleydi:
struct fs_struct {
int users;
spinlock_t lock;
seqcount_t seq;
int umask;
int in_exec;
struct path root, pwd;
};
Çekirdeğin 2.4’lü versiyonlarında şöyleydi:
struct fs_struct {
atomic_t count;
rwlock_t lock;
int umask;
struct dentry * root, * pwd, * altroot;
struct vfsmount * rootmnt, * pwdmnt, * altrootmnt;
};
2.2’li versiyonlarında da şöyleydi:
struct fs_struct {
atomic_t count;
int umask;
struct dentry * root, * pwd;
};
Çekirdeğin öğrenci ödevi gibi olan 0.01 versiyonunda bu yapı yoktu. Bu yapıdaki bilgiler doğrudan
task_struct içerisinde bulunmaktaydı:
struct task_struct {
/* ... */
unsigned short umask;
struct m_inode * pwd;
struct m_inode * root;
unsigned long close_on_exec;
/* ... */
};
Ayrıntıları göz ardı edersek bu fs_struct yapısındaki en önemli elemanlar “prosesin kök dizinin yeri”,
“prosesin çalışma dizinin yeri” ve “prosesin umask değeri” dir.
5.4.2. files_struct Yapısı
task_struct içerisindeki files isimli gösterici prosesin açmış olduğu dosyalara ilişkin
bilgilerin tutulduğu files_struct türünden yapı nesnesini göstermektedir. files_struct
yapısı da zaman içerisinde değişikliklere uğratılmıştır. Güncel çekirdeklerde bu yapı
include/linux/fdtable.h dosyası içerisinde şöyle bildirilmiştir:
struct files_struct {
/*
* read mostly part
*/
atomic_t count;
bool resize_in_progress;
wait_queue_head_t resize_wait;
struct fdtable __rcu *fdt;
struct fdtable fdtab;
/*
* written part on a separate cache line in SMP
*/
spinlock_t file_lock ____cacheline_aligned_in_smp;
unsigned int next_fd;
unsigned long close_on_exec_init[1];
unsigned long open_fds_init[1];
unsigned long full_fds_bits_init[1];
struct file __rcu * fd_array[NR_OPEN_DEFAULT];
};
Buradaki fdtable yapısı da şöyle bildirilmiştir:
struct fdtable {
unsigned int max_fds;
struct file __rcu **fd; /* current fd array */
unsigned long *close_on_exec;
unsigned long *open_fds;
unsigned long *full_fds_bits;
struct rcu_head rcu;
};
2.6’lı çekirdeklerde bu yapı şöyleydi:
struct files_struct {
/*
* read mostly part
*/
atomic_t count;
struct fdtable __rcu *fdt;
struct fdtable fdtab;
/*
* written part on a separate cache line in SMP
*/
spinlock_t file_lock ____cacheline_aligned_in_smp;
int next_fd;
struct embedded_fd_set close_on_exec_init;
struct embedded_fd_set open_fds_init;
struct file __rcu * fd_array[NR_OPEN_DEFAULT];
};
2.4’lü çekirdeklerde şöyleydi:
struct files_struct {
atomic_t count;
rwlock_t file_lock;
int max_fds;
int max_fdset;
int next_fd;
struct file ** fd; /* current fd array */
fd_set *close_on_exec;
fd_set *open_fds;
fd_set close_on_exec_init;
fd_set open_fds_init;
struct file * fd_array[NR_OPEN_DEFAULT];
};
2.2’li çekirdeklerde bu yapı bir eleman dışında aşağı yukarı aynıydı:
struct files_struct {
atomic_t count;
int max_fds;
int max_fdset;
int next_fd;
struct file ** fd; /* current fd array */
fd_set *close_on_exec;
fd_set *open_fds;
fd_set close_on_exec_init;
fd_set open_fds_init;
struct file * fd_array[NR_OPEN_DEFAULT];
};
Çekirdeğin 0.01 versiyonunda bu bilgiler doğrudan task_struct içerisinde bulunuyordu:
struct task_struct {
/* ... */
unsigned short umask;
struct m_inode * pwd;
struct m_inode * root;
unsigned long close_on_exec;
/* ... */
};
5.5. Dosya Nesnesi ve Dosya Betimleyici Tablosu
Linux’ta ne zaman open POSIX fonksiyonuyla bir dosya açılsa sys_open sistem fonksiyonu
açılan dosya için file isimli (struct file türünden) bir yapı nesnesini tahsis edip
dosya işlemleri için gereken bilgileri bu yapı nesnesinin içerisine yerleştirmektedir.
sys_read, sys_write, sys_lseek, sys_close gibi sistem fonksiyonları da dosya
üzerinde işlem yapabilmek için bu file yapısındaki bilgileri kullanmaktadır. İşletim
sistemlerinde bu amaçla kullanılan nesnelere dosya nesnesi (file object) de denilmektedir.
Tabii sistem fonksiyonları ve çekirdek bu dosya nesnelerine task_struct nesnesinden hareketle
erişmektedir. Zaten files_struct yapısı bu erişime ilişkin bilgileri de içermektedir. Biz aşağıdaki
gibi bir dosya açmış olalım:
fd = open(...);
sys_open sistem fonksiyonu açılmak istenen dosyanın diskteki yerini ve metadata bilgilerini bulur O bilgilerden
hareketle bir dosya nesnesi (file yapısı türünden bir nesne) oluşturur o dosya nesnesinin adresini de izleyen paragrafta
açıklayacağımız gibi dosya betimleyici tablosu (file desciptor table) denilen bir tablonun içerisine yerleştirir. Böylece
sys_read, sys_write, sys_lseek, sys_close` gibi sistem fonksiyonları task_struct nesnesinden hareketle bu
dosya nesnesine erişebilmektedir. Güncel çekirdeklerde file yapısı include/linux/fs.h dosyasının içerisinde şöyle
bildirilmiştir:
struct file {
spinlock_t f_lock;
fmode_t f_mode;
const struct file_operations *f_op;
struct address_space *f_mapping;
void *private_data;
struct inode *f_inode;
unsigned int f_flags;
unsigned int f_iocb_flags;
const struct cred *f_cred;
struct fown_struct *f_owner;
/* --- cacheline 1 boundary (64 bytes) --- */
struct path f_path;
union {
struct mutex f_pos_lock;
u64 f_pipe;
};
loff_t f_pos;
#ifdef CONFIG_SECURITY
void *f_security;
#endif
/* --- cacheline 2 boundary (128 bytes) --- */
errseq_t f_wb_err;
errseq_t f_sb_err;
#ifdef CONFIG_EPOLL
struct hlist_head *f_ep;
#endif
union {
struct callback_head f_task_work;
struct llist_node f_llist;
struct file_ra_state f_ra;
freeptr_t f_freeptr;
};
file_ref_t f_ref;
/* --- cacheline 3 boundary (192 bytes) --- */
} __randomize_layout
__attribute__((aligned(4)));
Eskiden bu yapının içeriği daha küçüktü. Zaman içerisinde bu yapıda da değişilikler ve eklemeler yapılmıştır.
Biz bu file yapısını izleyen paragraflarda yeniden ele alacağız.

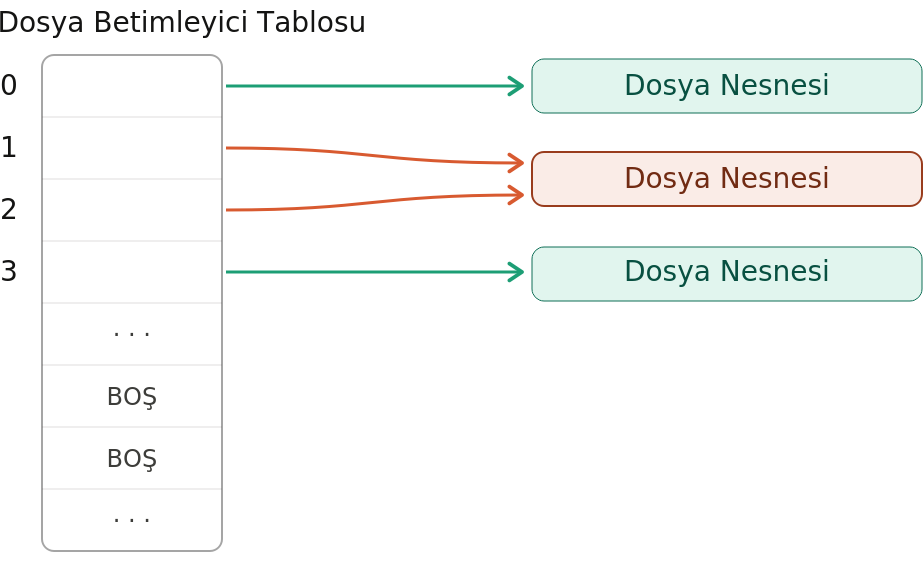

UNIX/Linux sistemlerinde bir dosya açıldığında open POSIX fonksiyonunun açık dosyaya erişmekte kullanılan ve ismine
dosya betimleyicisi (file descriptor) denilen int türden bir handle değeri ile geri döndüğünü anımsayınız. İşte dosya
betimleyicileri aslında dosya betimleyici tablosunda bir indeks belirtmektedir. Dosya betimleyici tablosu dosya nesnelerinin
(yani file yapısı türünden nesnelerin) adreslerini tutan bir gösterici dizisidir. Bu tabloyu şöyle temsil edebiliriz:
Güncel çekirdeklerde dosya betimleyici tablosuna task_struct nesnesinden hareketle birkaç hamlede erişilmektedir:
Dosya betimleyici tablosunun prosese özgü olduğuna dikkat ediniz. Bir proseste açılmış olan dosyaya ilişkin dosya
nesnesinin adresi o prosesteki dosya betimleyici tablosuna yazılmaktadır. Dosya betimleyicileri sistem genelinde
bir değer belirtmemektedir, dosya betimleyici değerleri yalnızca ilgili proses için anlamlıdır. Örneğin 12 numaralı
betimleyici bir proseste bir dosyayı belirtirken diğer bir proseste başka bir dosyayı belirtiyor olabilir.
Dolayısıyla biz bir proseste bir dosya açıp elde ettiğimiz dosya betimleyicisini başka bir prosese prosesler arası
haberleşme yöntemleriyle iletsek o proseste o betimleyicinin hiçbir anlamı olmaz. Ancak anımsanacağı gibi özel bir

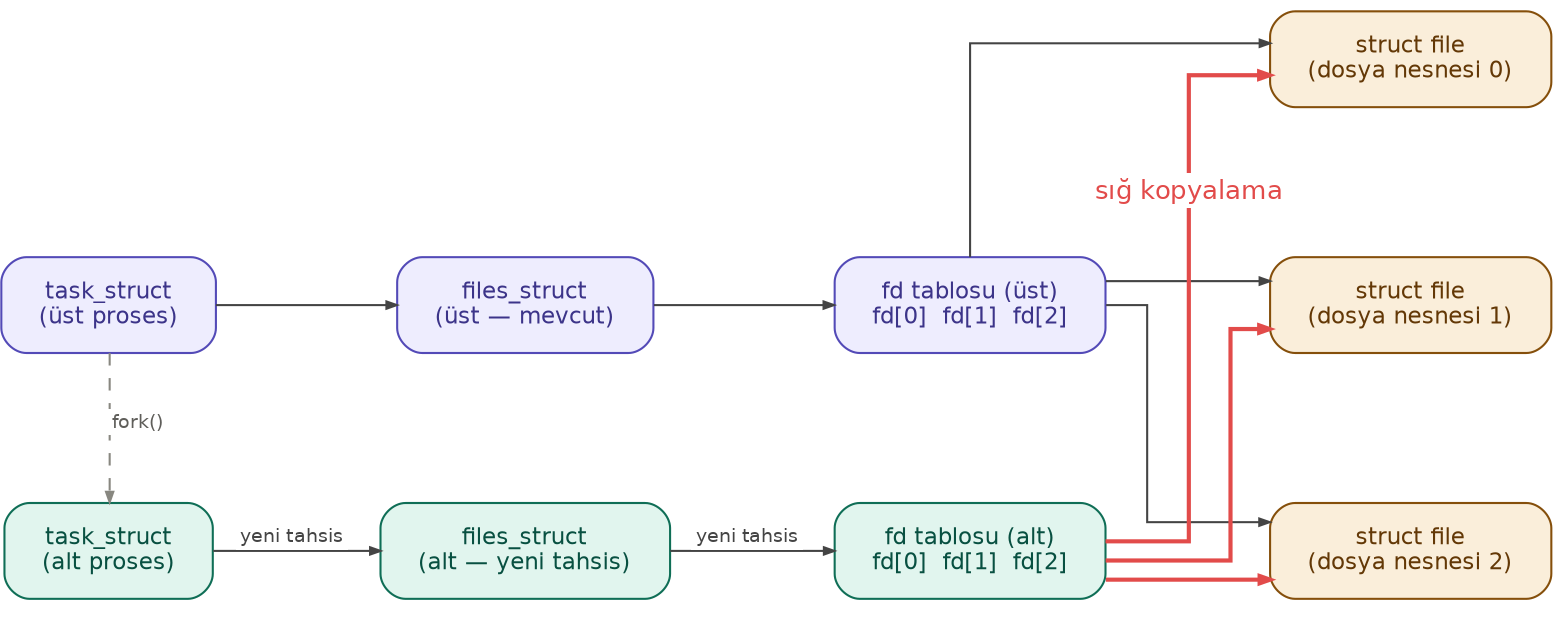

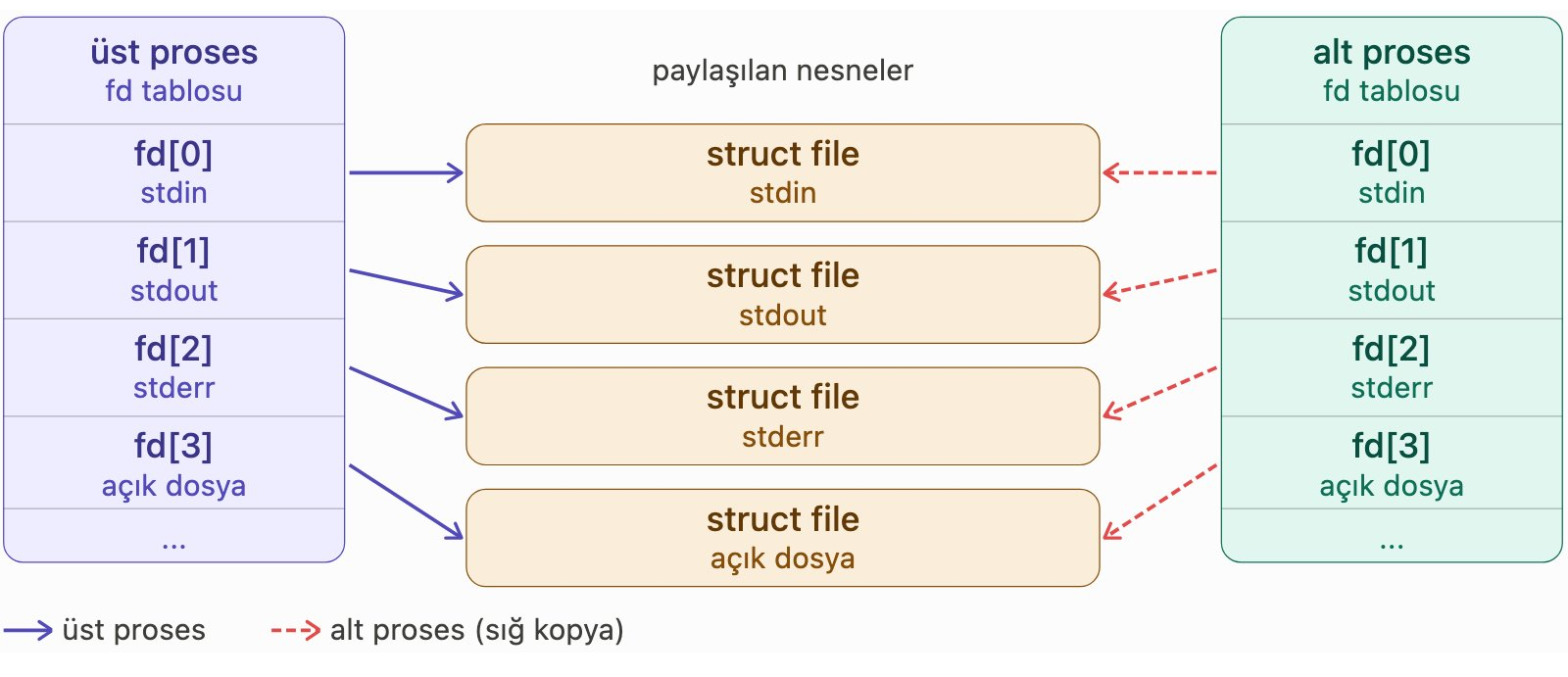

durum olarak üst proses fork işlemi yaptığında üst prosesin dosya betimleyici tablosu alt prosese sığ (shallow)
kopyalanmaktadır. Böylece üst proses ile alt proses aynı dosya üzerinde işlem yapabilmektedir. (Linux çekirdeklerinde
trace işlemleri için sys_pidfd_getfd isimli bir sistem fonksiyonu bulundurulmuştur. Bu sistem fonksiyonu başka bir
prosesin dosya betimleyici tablosunda betimleyici tahsis etmektedir. Ayrıca çekirdekte başka bir prosesten açmış olduğu
dosyaya ilişkin bir betimleyicinin elde edilmesini sağlayan sys_pidfd_open isimli bir sistem fonksiyonu da
bulunmaktadır.)

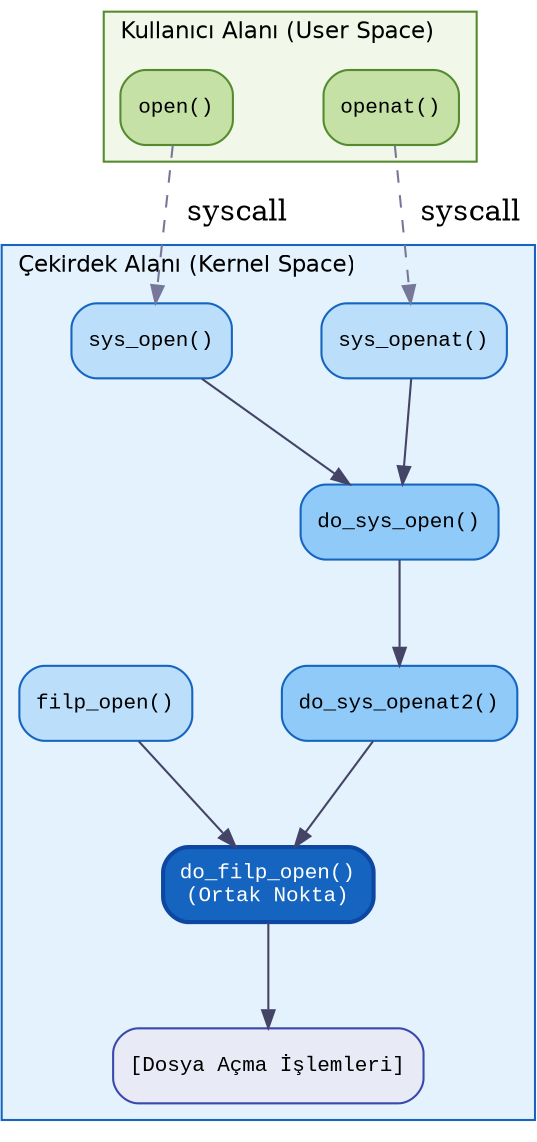

Şimdi sys_open sistem fonksiyonuyla bir dosya açıldığında dosya betimleyicisinin (file descriptor) nasıl elde
edildiğini açıklayalım. Güncel çekirdeklerde bu sürece ilişkin veri yapısı biraz ayrıntılıdır. Biz bu ayrıntılardan
bahsedeceğiz ancak önce çekirdeğin “öğrenci ödevi gibi olan” 0.01 versiyonunda bu süreci açıklayalım. Bu ilkel
versiyonda henüz files_struct biçiminde bir yapı yoktu. Açık dosya bilgileri doğrudan task_struct içerisinde
bulunan aşağıdaki elemanlarda saklanıyordu:
struct task_struct {
/* ... */
unsigned long close_on_exec;
struct file *filp[NR_OPEN];
/* ... */
};
Burada filp isimli dizinin struct file * türünden olduğuna dikkat ediniz. Yani filp
dizisi file nesnelerinin adreslerini tutan bir gösterici dizisidir. Bu versiyonda NR_OPEN
şöyle tanımlanmıştır:
#define NR_OPEN 20
İzleyen paragraflarda da anlayacağınız üzere bu ilkel versiyonda bir proses en fazla 20 dosyayı açık durumda tutabiliyordu. UNIX/Linux dünyasında dosya nesnelerinin adreslerini tutan bu gösterici dizilerine dosya betimleyici tablosu (file descriptor table) denilmektedir. Yukarıda da belirttiğimiz gibi dosya betimleyici tablosu dosya nesnelerinin adreslerini tutan bir gösterici dizisi biçimindedir. Bir kez daha dosya betimleyici tablosunu temsili biçimde gösteriyoruz:
Buradaki sayılar dizinin indekslerini belirtmektedir. Tabii zamanla dosyalar kapanınca bu dizinin elemanlarının da
boşa düşeceğine dikkat ediniz. Boş elemanlara NULL adres yerleştirilmektedir. İşte open POSIX fonksiyonunun
(yani sys_open sistem fonksiyonunun) verdiği dosya betimleyicisi (file descriptor) aslında dosya betimleyici
tablosu dizisinde bir indeks belirtmektedir. open POSIX fonksiyonunun (dolayısıyla sys_open sistem fonksiyonunun)
dosya betimleyici tablosundaki en düşük boş indeksi vereceği POSIX standartlarında garanti edilmiştir. Dosya betimleyici
tablosunun (yani struct file *) dizisinin uzunluğunun “aynı anda açık tutulabilecek” dosya sayısını
da belirttiğine dikkat ediniz.
Yukarıdaki 0.01 versiyonunda konuyla ilgili unsigned long türden close_on_exec isimli bir elemanın da
bulunduğunu görüyorsunuz. Bu elemanın her biti bir betimleyicinin close-on-exec durumunu belirtmektedir. Söz
konusu bit 1 ise ilgili betimleyici exec işlemleri sırasında kapatılır, 0 ise kapatılmaz. POSIX standartlarında
bir dosya açıldığında close-on-exec bayrağının varsayılan durumda 0 olduğu belirtilmiştir. (Yani varsayılan durumda
exec işlemlerinde dosya kapatılmamaktadır.) Bu ilkel versiyonda zaten bir prosesin maksimum açık tutacağı dosya
sayısı 20’dir. O zamanlarda long türü 32 bitti. Yani bu unsigned long eleman bütün dosya betimleyicilerinin
close-on-exec bayraklarını tutmak için yeterliydi.
sys_open sistem fonksiyonu öncelikle dosya betimleyici tablosundaki ilk boş betimleyiciyi bulmaya çalışır.
Çünkü dosya betimleyici tablosu tamamen doluysa zaten bir dosya nesnesinin oluşturulup işlemlere devam edilmesinin
de bir anlamı olmayacaktır. Peki dosya betimleyici tablosundaki ilk boş betimleyici nasıl bulunmaktadır? Düz
mantıkla “mademki dosya betimleyici tablosundaki boş indekslerde NULL adres var o zaman ilk NULL adres
görülene kadar bir döngü ile sıralı arama yapılabilir” diye düşünebilirsiniz. Eğer dosya betimleyici tabloları
0.01 versiyonundaki gibi çok küçük olsaydı sıralı arama yapmanın önemli bir sakıncası olmayabilirdi. Gerçekten
de 0.01 versiyonunda boş betimleyici şöyle bulunmuştur:
int sys_open(const char * filename, int flag, int mode) {
/* ... */
for (fd = 0; fd < NR_OPEN; fd++)
if (!current->filp[fd])
break;
/* ... */
}
Görüldüğü gibi bu ilkel versiyonda dosya betimleyici tablosu üzerinde tek tek sıralı arama yapılmış, ilk boş
betimleyici (yani NULL adres içeren ilk dizi elemanının indeksi) elde edilmiştir. Ancak uzunca bir süredir
proseslerin varsayılan dosya betimleyici tablolarının varsayılan uzunlukları 1024’tür ve bu uzunluk da
büyütülebilmektedir. 1024 elemanlı bir tabloda sıralı arama ile ilk NULL olan dizi elemanının indeksinin
bulunması yavaş bir işlemdir. İşte bir süre sonra Linux çekirdeklerinde bu arama işlemi bit düzeyinde aramayla
hızlandırılmıştır.
Bit düzeyinde arama yönteminde dosya betimleyici tablosunun uzunluğu kadar bit dizisi oluşturulur. Sonra o bit
dizisindeki ilk 0 olan bitin indeksi bulunmaya çalışılır. Bu bit dizisindeki 0 olan bitler betimleyici tablosundaki
boş elemanları, 1 olan bitler dolu olan elemanları belirtmektedir. İşlemcilerde belli bir yazmaçtaki (ya da Intel
işlemcileri söz konusuysa bellek adresindeki) “ilk 0 olan bitin indeksini veren özel makine komutları” bulunmaktadır.
Tabii işlemci 32 bit ise bu makine komutları 32 bitlik yani 4 byte’lık bir veri üzerinde, 64 bit ise 64 bitlik yani
8 byte’lık bir veri üzerinde işlem yapabilmektedir. Örneğin elimizdeki işlemcinin 64 bit olduğunu düşünelim. Bu
işlemcilerdeki C derleyicilerinde unsigned long türü 8 byte yani 64 bittir. Bu durumda örneğin 1024 eleman
uzunluğundaki dosya betimleyici tablosu için 16 elemanlı bir unsigned long dizi bitmap olarak kullanılabilir.
Tabii bu sistemlerde ilk 0 bitini bulan makine komutları zaten 64 bitlik bir bilgi üzerinde bu işi yapabilmektedir.
O halde çekirdek tasarımcısı 16 elemanlı bir döngü kullanıp dizinin her elemanı için bu özel makine komutunu
kullanarak işlemleri hızlandırabilir. Ancak belli bir süreden sonra bu yöntem de biraz daha geliştirilerek arama
işlemi biraz daha hızlandırılmıştır. Bu ikinci hızlandırma yönteminde ikinci bir bit dizisi kullanılmaktadır.
Ancak ikinci bit dizisinin her biti birinci bit dizisindeki unsigned long elemanın tüm bitlerinin 0 olup
olmadığını tutmaktadır. Bu durumda güncel çekirdeklerde önce bu ikinci bit dizisindeki ilk 1 olan bit bulunur.
Sonra bu bitin indeksi birinci bit dizisine indeks yapılarak oradaki unsigned long değer içerisinde ilk 0
olan bit elde edilir. Bu yöntemde örneğin birinci bit dizisinin aşağıdaki gibi olduğunu varsayalım:
1111 1111 1111 1111 1111 1111 1111 1111 1111 1111 - 1111 1111 1111 1111 1111 1111 1111 1111 1111 1111 -
1111 1111 1111 1111 1111 1111 1111 1111 1111 1111 - 1111 1101 1111 1111 1111 1111 1111 1111 1111 1111 - ....
Burada birinci bit dizisi unsigned long dizi biçimindedir. Görüldüğü gibi bu dizinin ilk üç elemanında hiç
0 olan bit yoktur. İlk 0 olan bit 3’üncü indekstedir. Bu durumda ikinci bit dizisi de aşağıdaki gibi olacaktır:
0001.....
Bu hızlandırma mantığında önce ikinci bit dizisindeki ilk 1 olan bitin indeksi elde edilir. Örneğimizde bu
3’tür. Sonra birinci bit dizisinin 3’üncü indeksteki unsigned long elemanında ilk 0 olan bitin indeksi
bulunur. Bu yöntemde birkaç makine komutuyla istenen bilginin elde edilebildiğine dikkat ediniz.
Çekirdek dokümantasyonunda her dosya betimleyicisinin boş mu dolu mu olduğunu tutan bitmap’e “birinci düzey
bitmap”, bu bitmap’teki ilk boş unsigned long elemanın dizi indeksini veren ikinci bitmap’e ise “ikinci
düzey bitmap” denilmektedir.
2.6 çekirdeğine kadar (bu çekirdek de dahil) bit dizileri için fd_set isimli bir yapı kullanılıyordu. Sonraları
bu fd_set yapısı bırakıldı. Örneğin çekirdeğin 2.2 ve 2.4 versiyonundaki include/linux/sched.h içerisindeki
files_struct yapısı şöyleydi:
struct files_struct {
atomic_t count;
rwlock_t file_lock; /* Protects all the below members. Nests inside tsk->alloc_lock */
int max_fds;
int max_fdset;
int next_fd;
struct file ** fd; /* current fd array */
fd_set *close_on_exec;
fd_set *open_fds;
fd_set close_on_exec_init;
fd_set open_fds_init;
struct file * fd_array[NR_OPEN_DEFAULT];
};
Burada görmüş olduğunuz fd_set yapısı “bit dizilerini” temsil etmektedir. Bu yapı şöyle bildirilmiştir:
typedef __kernel_fd_set fd_set;
typedef struct {
unsigned long fds_bits [__FDSET_LONGS];
} __kernel_fd_set;
Buradaki __FDSET_LONGS sembolik sabiti 32 bit sistemlerde 32 değerini, 64 bit sistemlerde 16 değerini
vermektedir. Yani bu yapının içerisindeki fds_bits elemanı toplamda 1024 biti tutan unsigned long
türünden dizidir. 2.6 çekirdeği dahil olmak üzere bit dizisi anlamında çekirdekte bu fd_set yapısı
kullanılmıştır. Ancak bu fd_set temsilinin tasarımında da aslında kusurlar vardır. Bu temsilde bit dizisi
büyütülmek istendiğinde artık bu fd_set temsili işe yaramaz hale gelmektedir. Bu nedenle artık güncel
çekirdeklerde fd_set yerine doğrudan unsigned long * türünden bir gösterici tutulup bu göstericinin
gösterdiği yer için belli uzunlukta unsigned long dizi tahsis edilmektedir. Aslında uzun süre kullanılmış
olan bu fd_set temsilinden vazgeçilmesi iyi olmuştur. Yukarıdaki çekirdeğin 2.4 versiyonundaki
files_struct yapısında dosya betimleyici tablosunun uzunluğu yapının max_fds elemanında tutulmaktadır.
Çünkü işin başında bu tablo 1024 elemanlık olsa da daha sonra büyütülebilmektedir. Bu versiyonda dosya
betimleyici tablosunun adresinin de fd elemanında tutulduğuna dikkat ediniz. Dosyaların close-on-exec
bayrakları da yine yapının close_on_exec elemanında tutulmaktadır.
Yukarıdaki files_struct yapısı biraz kafanızı karıştırabilir. Sanki bu yapıda aynı amaçla kullanılan
birden fazla eleman varmış gibi gelebilir. Konuya açıklık getirmek amacıyla bu versiyondaki yapı elemanlarının
hepsinin işlevlerini tek tek açıklayalım:
Bir proses yaratıldığında işin başında dosya betimleyici tablosu için, boş betimleyici tespit etmek için ve
close-on-exec bayrakları için files_struct yapısı içerisinde alanlar ayrılmıştır:
struct files_struct {
/* ... */
fd_set close_on_exec_init; /* close-on-exec bayrakları için kullanılan statik bitmap */
fd_set open_fds_init; /* açık dosya betimleyicilerini tutan statik bitmap */
struct file * fd_array[NR_OPEN_DEFAULT]; /* dosya betimleyici tablosu için ayrılmış statik dizi */
/* ... */
};
Burada NR_OPEN_DEFAULT 32 bit sistemlerde 32, 64 bit sistemlerde 64 değerini vermektedir. Eğer proses dosya
betimleyici tablosunu genişletmezse zaten bu tablolar ve bitmap’ler files_struct yapısı içerisinde hazır bir
biçimde tutulmaktadır.
Çekirdek her zaman dosya tablosunun yerini fd göstericisinin gösterdiği yerde, açık dosya betimleyicilerinin
bitmap’ini open_fds göstericisinin gösterdiği yerde, close-on-exec bayraklarına ilişkin bitmap’i ise
close_on_exec göstericisinin gösterdiği yerde aramaktadır. Yapının bu elemanlarına dikkat ediniz:
struct files_struct {
/* ... */
struct file ** fd; /* current fd array */
fd_set *close_on_exec;
fd_set *open_fds;
fd_set close_on_exec_init;
fd_set open_fds_init;
struct file * fd_array[NR_OPEN_DEFAULT];
/* ... */
};
İşin başında varsayılan durumda fd göstericisi fd_array elemanını, close_on_exec göstericisi
close_on_exec_init elemanını ve open_fds göstericisi de open_fds_init elemanını göstermektedir.
current göstericisinden hareketle fdx betimleyicisinin gösterdiği yerdeki dosya nesnesine
(struct file) current->files->fd[fdx] ifadesiyle erişilebilir. Bu erişimi kolaylaştırmak için 2.2 ve
2.4 çekirdeklerinde fcheck isimli çekirdek fonksiyonu bulundurulmuştur:
static inline struct file * fcheck(unsigned int fd)
{
struct file * file = NULL;
struct files_struct *files = current->files;
if (fd < files->max_fds)
file = files->fd[fd];
return file;
}
Ancak bu fonksiyon export edilmemiştir. Yani aygıt sürücüler tarafından kullanılamamaktadır. Aslında çekirdekte
bir dosya betimleyicisinden hareketle dosya nesnesini elde etmek için daha yüksek seviyeli fget fonksiyonu
kullanılmaktadır. Bu fonksiyon 2.2 ve 2.4 versiyonlarında aşağıdaki gibi yazılmıştır:
struct file fastcall *fget(unsigned int fd)
{
struct file * file;
struct files_struct *files = current->files;
read_lock(&files->file_lock);
file = fcheck(fd);
if (file)
get_file(file);
read_unlock(&files->file_lock);
return file;
}
Bu fonksiyonun fcheck fonksiyonu kullanılarak yazıldığını görüyorsunuz. Ancak bu fonksiyon ileride
göreceğimiz gibi dosya nesnesi içerisindeki (struct file yapısındaki) sayacı da güvenli bir biçimde
artırmaktadır. fget fonksiyonu da bu versiyonlarda export edilmemiştir.
Çekirdeğin 2.6 versiyonlarına gelindiğinde files_struct yapısının içerisi fdtable isimli bir yapı ile
biraz daha derli toplu fakat biraz daha karmaşık hale getirilmiştir. 2.6’lı versiyonlardaki files_struct
yapısı şöyledir:
struct files_struct {
/*
* read mostly part
*/
atomic_t count;
struct fdtable __rcu *fdt;
struct fdtable fdtab;
/*
* written part on a separate cache line in SMP
*/
spinlock_t file_lock ____cacheline_aligned_in_smp;
int next_fd;
struct embedded_fd_set close_on_exec_init;
struct embedded_fd_set open_fds_init;
struct file __rcu * fd_array[NR_OPEN_DEFAULT];
};
fdtable yapısı da şöyledir:
struct fdtable {
unsigned int max_fds;
struct file __rcu **fd; /* current fd array */
fd_set *close_on_exec;
fd_set *open_fds;
struct rcu_head rcu;
struct fdtable *next;
};
Artık bu yapılar da include/linux/fdtable.h isimli dosya oluşturularak oraya taşınmıştır. Bu versiyonlarda
çekirdek her zaman fdt göstericisinin gösterdiği yerden işlemine başlamaktadır. fdt göstericisi işin
başında yapı içerisindeki fdtab yapı nesnesini göstermektedir. fdtab yapı nesnesinin içerisinde de
önceki versiyonlarda olduğu gibi fd, close_on_exec, open_fds göstericileri vardır. Bu göstericiler
de işin başında files_struct içerisindeki fd_array, close_on_exec_init ve open_fds_init
elemanlarını göstermektedir. Ancak ileride aslında files_struct içerisindeki fdt göstericisi başka bir
fdtable nesnesini, fdtable nesnesinin içerisindeki göstericiler de büyütülmüş başka nesneleri gösterir
hale gelebilmektedir.
Bu versiyonlarda current göstericisinden hareketle fdx betimleyicisinin gösterdiği yerdeki dosya
nesnesine (struct file) current->files->fdt->fd[fdx] ifadesiyle erişilebilir. Bu versiyonlarda da bu
erişimi bazı kontrollerle sağlayan ayrı fonksiyonlar ve makrolar da bulundurulmuştur. Örneğin
fcheck_files fonksiyonu şöyle tanımlanmıştır:
static inline struct file * fcheck_files(struct files_struct *files, unsigned int fd)
{
struct file * file = NULL;
struct fdtable *fdt = files_fdtable(files);
if (fd < fdt->max_fds)
file = rcu_dereference_check_fdtable(files, fdt->fd[fd]);
return file;
}
#define files_fdtable(files) \
(rcu_dereference_check_fdtable((files), (files)->fdt))
#define fcheck(fd) fcheck_files(current->files, fd)
Yani çekirdek içerisinde fcheck makrosuyla fd numaralı betimleyiciye ilişkin dosya nesnesi elde edilebilmektedir.
Ancak check_files fonksiyonu da export edilmemiştir. 2.6’lı çekirdeklerde de dosya betimleyicisinden hareketle dosya
nesnesi içerisindeki sayacı artırarak dosya nesnesini elde eden daha yüksek seviyeli fget fonksiyon
da bulunmaktadır:
struct file *fget(unsigned int fd)
{
return __fget(fd, FMODE_PATH);
}
EXPORT_SYMBOL(fget);
Biz burada bu fonksiyonun çağırdığı fonksiyonları gözden geçirmeyeceğiz. Ancak bu fonksiyonun artık export
edildiğine dikkat ediniz. Yani bu versiyondan itibaren aygıt sürücüler de dosya betimleyicisinden hareketle
dosya nesnesine bu fonksiyon yoluyla erişebilmektedir. Çekirdekteki nesnenin sayacını artırarak erişim sağlayan
fonksiyonlar genel olarak get soneki ile, sayacı eksilten fonksiyonlar da put soneki ile
isimlendirilmiştir. fget fonksiyonuyla elde edilen dosya nesnesi fput fonksiyonuyla geri
bırakılmaktadır:
void fput(struct file *file)
{
if (atomic_long_dec_and_test(&file->f_count))
__fput(file);
}
Belli bir zamandan sonra artık bit dizisi oluşturmak için fd_set yapısının kullanılmasından vazgeçilmiştir.
Güncel çekirdeklerdeki açık dosyalara ilişkin veri yapısı 2.6 ile çok benzerdir. Ancak yukarıda da belirttiğimiz
gibi artık fd_set yapısı kullanılmamaktadır. Güncel çekirdeklerdeki files_struct yapısı şöyledir:
struct files_struct {
/*
* read mostly part
*/
atomic_t count;
bool resize_in_progress;
wait_queue_head_t resize_wait;
struct fdtable __rcu *fdt;
struct fdtable fdtab;
/*
* written part on a separate cache line in SMP
*/
spinlock_t file_lock ____cacheline_aligned_in_smp;
unsigned int next_fd;
unsigned long close_on_exec_init[1];
unsigned long open_fds_init[1];
unsigned long full_fds_bits_init[1];
struct file __rcu * fd_array[NR_OPEN_DEFAULT];
};
fdtable yapısı da şöyledir:
struct fdtable {
unsigned int max_fds;
struct file __rcu **fd; /* current fd array */
unsigned long *close_on_exec;
unsigned long *open_fds;
unsigned long *full_fds_bits;
struct rcu_head rcu;
};
Görüldüğü gibi artık bit dizileri fd_set yerine doğrudan unsigned long türden bir dizi biçiminde
oluşturulmaktadır. Yine bu versiyonlarda da fdx numaralı dosya betimleyicisinin gösterdiği yerdeki dosya
nesnesine current->files->fdt->fd[fdx] ifadesiyle erişilmektedir. Fakat artık güncel versiyonlarda
fcheck biçiminde bir makro ve fcheck_files isimli bir fonksiyon yoktur. Ancak yine güncel versiyonlarda da
dosya betimleyicisi yoluyla dosya nesnesine erişimi referans sayacını artırarak yapan fget fonksiyonu
bulunmaktadır:
struct file *fget(unsigned int fd)
{
return __fget(fd, FMODE_PATH);
}
EXPORT_SYMBOL(fget);
Yine referans sayacını azaltarak nesneyi bırakmak için fput fonksiyonu kullanılmaktadır:
void fput(struct file *file)
{
if (unlikely(file_ref_put(&file->f_ref)))
__fput_deferred(file);
}
EXPORT_SYMBOL(fput);
Güncel çekirdeklerde dosya betimleyici tablosundaki ilk boş betimleyicinin bulunmasının bit dizilerinde “ilk 0
olan bitin bulunması” problemi biçiminde ele alındığını belirtmiştik. Bunun için güncel çekirdeklerde iki düzey
bitmap kullanılıyordu. Güncel çekirdeklerdeki fdtable yapısının içerisinde bulunan open_fds birinci
düzey bitmap’i, full_fds_bits ise ikinci düzey bitmap’i belirtmektedir. Tüm dosya betimleyicilerinin dolu
mu boş mu olduğu bilgisi open_fds bitmap’inde tutulmaktadır. full_fds_bits bitmap’i ise open_fds
bitmap’indeki tüm bitleri 1 olan ilk unsigned long elemanın indeksinin bulunmasında kullanılmaktadır.
Güncel çekirdeklerdeki files_struct ve fdtable yapılarını aşağıda yeniden veriyoruz:
struct files_struct {
/*
* read mostly part
*/
atomic_t count;
bool resize_in_progress;
wait_queue_head_t resize_wait;
struct fdtable __rcu *fdt;
struct fdtable fdtab;
/*
* written part on a separate cache line in SMP
*/
spinlock_t file_lock ____cacheline_aligned_in_smp;
unsigned int next_fd;
unsigned long close_on_exec_init[1];
unsigned long open_fds_init[1];
unsigned long full_fds_bits_init[1];
struct file __rcu * fd_array[NR_OPEN_DEFAULT];
};
struct fdtable {
unsigned int max_fds;
struct file __rcu **fd; /* current fd array */
unsigned long *close_on_exec;
unsigned long *open_fds;
unsigned long *full_fds_bits;
struct rcu_head rcu;
};
Şimdi de bir dizisi içerisindek,i ilk 0 olan bitin nasıl elde edildiği üzerinde duralım.
Uzun süredir bir bit dizisi içerisindeki ilk 0 olan bitin indeksini elde etmek için find_next_zero_bit
isimli bir çekirdek fonksiyonu kullanılmaktadır. Tabii bu fonksiyon nihayetinde yukarıda da bahsettiğimiz gibi
işlemciye özgü makine komutlarını kullanmaktadır. Çekirdeğin güncel versiyonlarında sys_open sistem
fonksiyonundan başlanarak ilk boş dosya betimleyicisinin bulunması için yapılan çağrılar şöyledir:

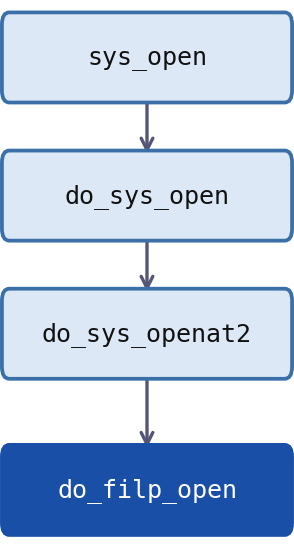

sys_open --> do_sys_open --> do_sys_openat2 --> __get_unused_fd_flags --> alloc_fd --> find_next_fd -->
find_next_zero_bit
Bu çağrı zincirinde bir dizi içerisinde ilk 0 olan bitin bulunması işlemini find_next_zero_bit fonksiyonu
yapmaktadır. İlk 0 olan bitin bulunması aslında baştan başlanarak yapılmamaktadır. files_struct yapısı
içerisindeki next_fd elemanı aramanın başlatılacağı yeri belirtmektedir. Yani next_fd elemanının
belirttiği değerden küçük tüm dosya betimleyicileri doludur. Dolayısıyla arama full_fds_bits dizisinin
hemen başından başlatılmamaktadır. Tabii eğer next_fd elemanının belirttiği dosya betimleyicisinden daha
küçük bir betimleyici kapatılırsa çekirdek zaten bu next_fd elemanını güncellemektedir.
Güncel çekirdeklerdeki find_next_fd fonksiyonu şöyle yazılmıştır:
static unsigned int find_next_fd(struct fdtable *fdt, unsigned int start)
{
unsigned int maxfd = fdt->max_fds; /* always multiple of BITS_PER_LONG */
unsigned int maxbit = maxfd / BITS_PER_LONG;
unsigned int bitbit = start / BITS_PER_LONG;
unsigned int bit;
/*
* Try to avoid looking at the second level bitmap
*/
bit = find_next_zero_bit(&fdt->open_fds[bitbit], BITS_PER_LONG,
start & (BITS_PER_LONG - 1));
if (bit < BITS_PER_LONG)
return bit + bitbit * BITS_PER_LONG;
bitbit = find_next_zero_bit(fdt->full_fds_bits, maxbit, bitbit) * BITS_PER_LONG;
if (bitbit >= maxfd)
return maxfd;
if (bitbit > start)
start = bitbit;
return find_next_zero_bit(fdt->open_fds, maxfd, start);
}
Fonksiyonun birinci parametresi fdtable nesnesinin adresini, ikinci parametresi ise aramanın başlatılacağı
betimleyicinin numarasını belirtmektedir. Fonksiyon önce ikinci düzey bitmap’te arama yapmadan birinci düzey
bitmap’te, dizinin hemen aramanın yapılacağı indeksinde hızlı bir arama yapar. Eğer bu aramadan sonuç elde
edilemezse önce ikinci düzey bitmap’te birinci düzey bitmap için dizi indeksini elde eder, sonra birinci düzey
bitmap’te arama yapar. find_next_zero_bit fonksiyonu da güncel çekirdeklerde şöyle tanımlanmıştır:
unsigned long find_next_zero_bit(const unsigned long *addr, unsigned long size,
unsigned long offset)
{
if (small_const_nbits(size)) {
unsigned long val;
if (unlikely(offset >= size))
return size;
val = *addr | ~GENMASK(size - 1, offset);
return val == ~0UL ? size : ffz(val);
}
return _find_next_zero_bit(addr, size, offset);
}
Buradaki small_const_nbits fonksiyonu find_next_fd fonksiyonundaki ilk hızlı aramanın ve birinci düzey
bitmap’teki aramanın yapılabilmesi için kontrol sağlamaktadır. Yani arama tek bir dizi elemanı üzerinde
yapılacaksa bu if deyiminin doğru olduğu kısım çalıştırılacaktır. Eğer arama birden fazla dizi elemanı
üzerinde yapılacaksa bu durumda arama _find_next_zero_bit fonksiyonuna yaptırılmaktadır. Bu fonksiyon da
şöyle tanımlanmıştır:
unsigned long _find_next_zero_bit(const unsigned long *addr, unsigned long nbits,
unsigned long start)
{
return FIND_NEXT_BIT(~addr[idx], /* nop */, nbits, start);
}
#define FIND_NEXT_BIT(FETCH, MUNGE, size, start)
({ \
unsigned long mask, idx, tmp, sz = (size), __start = (start); \
\
if (unlikely(__start >= sz)) \
goto out; \
\
mask = MUNGE(BITMAP_FIRST_WORD_MASK(__start)); \
idx = __start / BITS_PER_LONG; \
\
for (tmp = (FETCH) & mask; !tmp; tmp = (FETCH)) { \
if ((idx + 1) * BITS_PER_LONG >= sz) \
goto out; \
idx++; \
} \
\
sz = min(idx * BITS_PER_LONG + __ffs(MUNGE(tmp)), sz); \
out: \
sz; \
})
Burada dizi elemanlarında arama FIND_NEXT_BIT makrosuyla yapılmıştır. Tabii bu makro içerisindeki döngü
ancak birinci düzey bitmap aramasında çalıştırılacaktır.
Burada şöyle bir özet yapmak istiyoruz:
Çekirdek hemen ikinci düzey bitmap’e (
full_fds_bits) yönelmez. Önceopen_fdsdizisinde tek birunsigned longelemanda hızlı bir arama yapar.Eğer yukarıdaki arama başarısız olursa bu durumda önce ikinci düzey bitmap’te (
full_fds_bits) ilk 0 olan bitin indeksi elde edilir. Birinci düzey bitmap’te (open_fds) yalnızca bu indekstekiunsigned longdizi elemanında arama yapılır.find_next_zero_bitfonksiyonuunsigned longdizisinin yalnızca tek bir elemanında mı yoksa belli bir elemandan itibaren dizinin geri kalan tüm elemanlarında mı arama yapılacağınasmall_const_nbitsçağrısıyla karar vermektedir.
Peki yukarıdaki kodlarda bitmap dizisinin belli bir unsigned long elemanında işlemcinin özel makine
komutlarıyla arama işlemi tam nerede yapılmaktadır? İşte yukarıdaki kodlar incelenirse makine dili düzeyinde
aramanın ffz fonksiyonunda ve __ffs fonksiyonunda yapıldığı görülecektir.
5.5.1. Dosya Betimleyici Tablolarının clone ve fork İşlemleri Sırasında Kopyalanması
POSIX sistemlerinde dolayısıyla da Linux çekirdeğinde thread’lerin ayrı dosya betimleyici tabloları yoktur.
Dosya betimleyicileri ve dosya betimleyici tablosu prosese özgüdür. Yani siz bir prosesin hangi thread’inde
dosya açmış olursanız olun bu dosya bilgisi prosese özgüdür, siz prosesin herhangi bir thread’inde bu dosyaya
erişebilirsiniz. Bir thread yaratıldığında thread’e ilişkin task_struct nesnesinin fs ve files gibi
elemanları onu yaratan thread’in task_struct nesnesinden sığ kopyalama yoluyla (yani gösterici elemanları söz
konusu olduğunda yalnızca göstericilerin içerisindeki adreslerin kopyalanmasıyla) kopyalanmaktadır. Dolayısıyla
aslında prosesin bütün thread’leri açık dosyalara ilişkin aynı veri yapısı nesnelerini kullanmaktadır. task_struct
yapısının ilgili kısmına dikkat ediniz:
struct task_struct {
/* ... */
/* Filesystem information: */
struct fs_struct *fs;
/* Open file information: */
struct files_struct *files;
/* ... */
};
Burada yeni task_struct nesnesi yaratılıp diğer task_struct nesnesinden yeni yaratılan task_struct
nesnesine sığ kopyalama yapıldığında files göstericisinin de aslında aynı files_struct nesnesini
göstereceğine dikkat ediniz. Yani toplamda aslında proses için tek bir files_struct nesnesi bulunmaktadır.
Dolayısıyla bir prosesin tüm thread’leri aslında aynı bilgilere erişip onları kullanmaktadır.
Anımsanacağı gibi fork fonksiyonuyla alt proses yaratılırken alt proses üst prosesle aynı açık dosyaları
görebiliyordu. Peki bu güncel çekirdeklerde nasıl sağlanmaktadır? Örneğin üst proses open fonksiyonuyla
bir dosya açmış olsun. Açılan dosyanın da dosya betimleyicisi 3 olsun. Şimdi bu proses fork yaptığında
bu prosesin tamamen özdeş bir kopyası oluşturulacaktır. Ancak alt proses 3 numaralı betimleyiciyi de fork
işleminden sonra kullanabilecektir. fork işleminden sonra üst prosesin 3 numaralı betimleyicisi ile alt
prosesin 3 numaralı betimleyicisi aynı dosya nesnesini gösterecektir. Özetle fork işlemi sırasında üst
prosesin açmış olduğu dosyalar da adeta alt prosese aktarılmış gibi olmaktadır. Peki bu çekirdek veri
yapısında nasıl sağlanmaktadır? Anımsanacağı gibi fork işlemi sonrasında artık prosesler birbirinden
bağımsızdır. Yani fork işleminden sonra artık birinin açtığı dosya diğeri tarafından görülemez. İşte
fork işlemi sırasında tamamen alt proses için yeni bir files_struct nesnesi ve yeni bir dosya
betimleyici tablosu (fd dizisi) yaratılmaktadır. Ancak üst prosesin dosya betimleyici tablosundaki
adresler yeni yaratılan alt prosesteki dosya betimleyici tablosuna kopyalanmaktadır. Böylece üst prosesin
dosya betimleyici tablosunun aynı numaralı betimleyicileriyle alt prosesin dosya betimleyici tablosunun aynı
numaralı betimleyicileri aynı dosya nesnelerini gösteriyor durumda olur. Tabii artık üst ve alt proseslerin
yeni açacağı dosyalar onlara özgü olacaktır. Paylaşılan dosya nesneleri yalnızca fork öncesinde açılmış
olanlardır. fork işlemi sırasında yapılan işlemleri aşağıdaki şekille de pekiştirmek istiyoruz:
Dosya betimleyici tablosunun kopyalanmasını için şöyle bir şekille de temsil edebiliriz:

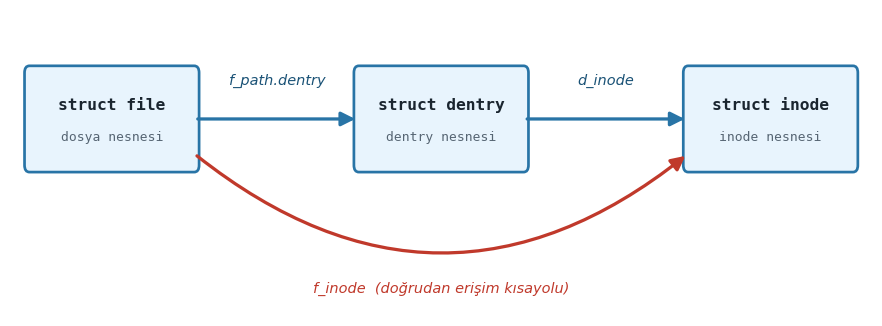

5.6. Dosya Sistemine İlişkin Üç Önemli Yapı: file, inode ve dentry
Şimdiye kadar açık dosyalara ilişkin çekirdeğin oluşturduğu veri yapıları hakkında şu bilgileri edindik:
Açık dosyalara ilişkin
task_structiçerisindeki veri yapıları.Dosya betimleyicilerinin anlamı ve dosya betimleyicisi yoluyla dosya nesnelerine nasıl erişildiği.
En düşük boş betimleyicinin elde edilmesine ilişkin yöntemler.
Şimdi çekirdeğin açık dosyalar üzerinde işlemler yaparken kullandığı üç önemli yapıyı ele alacağız: file, inode
ve dentry.
5.6.1. file Yapısı
Çekirdeğin açılmış olan dosyalara ilişkin bilgileri dosya nesnesi dediğimiz file türünden bir yapı nesnesi
içerisinde tuttuğunu zaten daha önce söylemiştik. Burada biraz daha ayrıntılara girecğiz.
Dosya nesnesini temsil eden file yapısı güncel çekirdeklerde``include/linux/fs.h`` dosyasında aşağıdaki gibi bildirilmiştir:
struct file {
spinlock_t f_lock;
fmode_t f_mode;
const struct file_operations *f_op;
struct address_space *f_mapping;
void *private_data;
struct inode *f_inode;
unsigned int f_flags;
unsigned int f_iocb_flags;
const struct cred *f_cred;
struct fown_struct *f_owner;
/* --- cacheline 1 boundary (64 bytes) --- */
struct path f_path;
union {
/* regular files (with FMODE_ATOMIC_POS) and directories */
struct mutex f_pos_lock;
/* pipes */
u64 f_pipe;
};
loff_t f_pos;
#ifdef CONFIG_SECURITY
void *f_security;
#endif
/* --- cacheline 2 boundary (128 bytes) --- */
errseq_t f_wb_err;
errseq_t f_sb_err;
#ifdef CONFIG_EPOLL
struct hlist_head *f_ep;
#endif
union {
struct callback_head f_task_work;
struct llist_node f_llist;
struct file_ra_state f_ra;
freeptr_t f_freeptr;
};
file_ref_t f_ref;
/* --- cacheline 3 boundary (192 bytes) --- */
} __randomize_layout
__attribute__((aligned(4))); /* lest something weird decides that 2 is OK */
Yapı bildirimindeki bazı elemanların bazı konfigürasyon seçenekleri seçildiğinde yapıya dahil edildiğine dikkat
ediniz. Eskiden file yapısı daha az elemana sahipti. Zaman içerisinde bu yapıda değişiklikler ve eklemeler
yapılmış, yapı bugünkü durumuna gelmiştir. Örneğin çekirdeğin “öğrenci ödevi gibi olan” 0.01 versiyonunda bu
yapı şöyleydi:
struct file {
unsigned short f_mode;
unsigned short f_flags;
unsigned short f_count;
struct m_inode * f_inode;
off_t f_pos;
};
Çekirdeğin 2.2’li versiyonlarında yapı şöyle bildirilmişti:
struct file {
struct file *f_next, **f_pprev;
struct dentry *f_dentry;
struct file_operations *f_op;
mode_t f_mode;
loff_t f_pos;
unsigned int f_count, f_flags;
unsigned long f_reada, f_ramax, f_raend, f_ralen, f_rawin;
struct fown_struct f_owner;
unsigned int f_uid, f_gid;
int f_error;
unsigned long f_version;
/* needed for tty driver, and maybe others */
void *private_data;
};
Çekirdeğin 2.4 versiyonunda file yapısı şöyleydi:
struct file {
struct list_head f_list;
struct dentry *f_dentry;
struct vfsmount *f_vfsmnt;
struct file_operations *f_op;
atomic_t f_count;
unsigned int f_flags;
mode_t f_mode;
loff_t f_pos;
unsigned long f_reada, f_ramax, f_raend, f_ralen, f_rawin;
struct fown_struct f_owner;
unsigned int f_uid, f_gid;
int f_error;
size_t f_maxcount;
unsigned long f_version;
/* needed for tty driver, and maybe others */
void *private_data;
/* preallocated helper kiobuf to speedup O_DIRECT */
struct kiobuf *f_iobuf;
long f_iobuf_lock;
};
Çekirdeğin 2.6 versiyonundaki file yapısı güncel versiyonlara daha fazla benzemektedir:
struct file {
/*
* fu_list becomes invalid after file_free is called and queued via
* fu_rcuhead for RCU freeing
*/
union {
struct list_head fu_list;
struct rcu_head fu_rcuhead;
} f_u;
struct path f_path;
#define f_dentry f_path.dentry
#define f_vfsmnt f_path.mnt
const struct file_operations *f_op;
spinlock_t f_lock; /* f_ep_links, f_flags, no IRQ */
#ifdef CONFIG_SMP
int f_sb_list_cpu;
#endif
atomic_long_t f_count;
unsigned int f_flags;
fmode_t f_mode;
loff_t f_pos;
struct fown_struct f_owner;
const struct cred *f_cred;
struct file_ra_state f_ra;
u64 f_version;
#ifdef CONFIG_SECURITY
void *f_security;
#endif
/* needed for tty driver, and maybe others */
void *private_data;
#ifdef CONFIG_EPOLL
/* Used by fs/eventpoll.c to link all the hooks to this file */
struct list_head f_ep_links;
#endif /* #ifdef CONFIG_EPOLL */
struct address_space *f_mapping;
#ifdef CONFIG_DEBUG_WRITECOUNT
unsigned long f_mnt_write_state;
#endif
};
file yapısının tüm elemanlarının f_ öneki ile başlatılarak isimlendirildiğine de dikkat ediniz.
5.6.1.1. file Yapısının Elemanları
Biz yukarıda çekirdeğin çeşitli versiyonlarına ilişkin file yapılarını verdik. Peki bu yapının elemanları
nelerdir ve ne amaçla bu yapıda yer almaktadır? Aslında file yapısında çekirdeğin açık bir dosya üzerinde işlem
yapabilmesi için gerekli olan bilgiler bulunmaktadır. file yapısındaki elemanlar farklı konulara ilişkin olduğu
için bu noktada bu elemanların hepsini tek tek açıklamayacağız. Ancak file yapısının dosya işlemleri için
kritik önemdeki bazı elemanları hakkında açıklamalar yapmak istiyoruz.
Açık bir dosyanın open POSIX fonksiyonunda (yani sys_open sistem fonksiyonunda) kullanılan açış
bayrakları (O_ ile başlayan bayrakları kastediyoruz) file yapısının f_flags elemanında
saklanmaktadır. Örneğin open fonksiyonu ile dosya şöyle açılmış olsun:
fd = open("test.txt", O_RDWR|O_APPEND);
Buradaki O_RDWR ve O_APPEND bayrakları file yapısının f_flags elemanında saklanmaktadır.
Bu f_flags``elemanının daha etkin işleme sokulabilecek biçimde yeniden düzenlenmiş hali yapının ``f_mode
elemanında saklanmaktadır. (Bu f_mode elemanının inode yapısındaki i_mode elemanıyla doğrudan bir ilgisi
yoktur.) Okuma yazma işlemlerinin dosya göstericisi (file pointer) denilen bir offset’ten itibaren yapıldığını
anımsayınız. İşte dosya göstericisinin konumu da file yapısının f_pos elemanında tutulmaktadır. Dosya
nesnelerini birden fazla betimleyici gösterebilmektedir. Örneğin dup ve dup2 POSIX fonksiyonları aynı
dosya nesnesini gösteren farklı bir betimleyicinin oluşturulmasına yol açmaktadır. Benzer biçimde fork
işlemi sonrasında üst prosesin dosya betimleyici tablosunun betimleyicileri ile alt prosesin dosya betimleyici
tablosunun aynı numaralı betimleyicileri aynı dosya nesnesini gösteriyor durumda olur. Bu durumda close
fonksiyonu ile dosya kapatıldığında dosya nesnesi hemen silinmez. Çünkü onu kullanan başka betimleyiciler de
bulunuyor olabilir. İşte file yapısının içerisindeki f_count elemanı o dosya nesnesinin kaç
betimleyici tarafından gösterildiği bilgisini tutmaktadır. Her betimleyici close fonksiyonu ile
kapatıldığında bu sayaç 1 eksiltilir. Sayaç 0’a düştüğünde dosya nesnesi silinir. İşte bu referans sayacı
file yapısının içerisinde uzunca bir süredir f_count ismiyle bulunuyordu. Ancak güncel 6’lı
çekirdeklerde artık bu elemanın ismi f_ref biçimindedir. Çekirdek file nesnesi üzerinde işlemlerde
yapının f_lock elemanı ile belirtilen spinlock nesnesini kullanmaktadır. Aşağıda file yapısının gördüğümüz
önemli elemanlarının listesini veriyoruz:
struct file {
/* ... */
spinlock_t f_lock;
fmode_t f_mode;
unsigned int f_flags;
loff_t f_pos;
atomic_long_t f_count; /* güncel çekirdeklerde: file_ref_t f_ref */
/* ... */
};
5.6.2. inode Yapısı
Çekirdek açık bir dosya üzerinde read/write gibi işlemleri yaparken bir biçimde dosyanın diskteki bloklarına
erişeceğine göre ve dosyanın son okunma tarihi, son güncelleme tarihi, dosya uzunluğu gibi bilgileri de
güncelleyeceğine göre bu bilgilere nasıl erişmektedir? İşte aslında dosyaların
uzunluk gibi, erişim hakları gibi, tarih-zaman bilgisi gibi metadata bilgileri diskte tutulmaktadır.

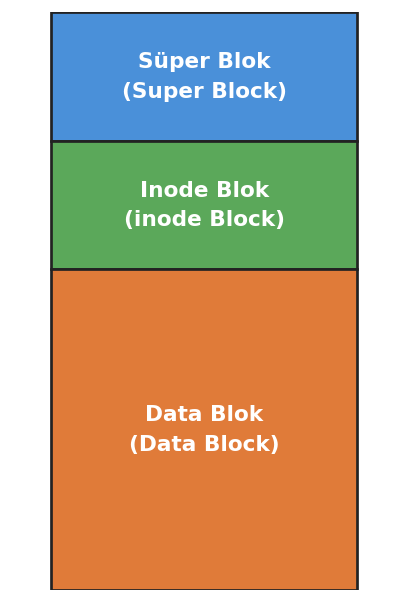

(Ext dosya sistemlerinde bu bilgilerin diskte tutulduğu yere inode blok denilmektedir.) Çekirdek dosyanın
bu metadata bilgilerini diskten okuyarak bellekte inode türünden bir yapı nesnesinin içerisine
yerleştirmektedir. Biz dosyaların metadata bilgilerinin tutulduğu bu inode türünden nesnelere
inode nesneleri de diyeceğiz. inode yapısı dosyanın diskteki bilgilerini bellekte temsil eden bir
veri yapısıdır. Yani çekirdek dosyanın metadata bilgilerine erişmek için sürekli diske başvurmamaktadır.
O bilgileri diskten çekip inode nesnesi biçiminde bellekte saklamaktadır.
Güncel çekirdeklerde inode yapısı include/linux/fs.h dosyası içerisinde şöyle bildirilmiştir:
struct inode {
umode_t i_mode;
unsigned short i_opflags;
unsigned int i_flags;
#ifdef CONFIG_FS_POSIX_ACL
struct posix_acl *i_acl;
struct posix_acl *i_default_acl;
#endif
kuid_t i_uid;
kgid_t i_gid;
const struct inode_operations *i_op;
struct super_block *i_sb;
struct address_space *i_mapping;
#ifdef CONFIG_SECURITY
void *i_security;
#endif
/* Stat data, not accessed from path walking */
unsigned long i_ino;
/*
* Filesystems may only read i_nlink directly. They shall use the
* following functions for modification:
*
* (set|clear|inc|drop)_nlink
* inode_(inc|dec)_link_count
*/
union {
const unsigned int i_nlink;
unsigned int __i_nlink;
};
dev_t i_rdev;
loff_t i_size;
time64_t i_atime_sec;
time64_t i_mtime_sec;
time64_t i_ctime_sec;
u32 i_atime_nsec;
u32 i_mtime_nsec;
u32 i_ctime_nsec;
u32 i_generation;
spinlock_t i_lock; /* i_blocks, i_bytes, maybe i_size */
unsigned short i_bytes;
u8 i_blkbits;
enum rw_hint i_write_hint;
blkcnt_t i_blocks;
#ifdef __NEED_I_SIZE_ORDERED
seqcount_t i_size_seqcount;
#endif
/* Misc */
struct inode_state_flags i_state;
/* 32-bit hole */
struct rw_semaphore i_rwsem;
unsigned long dirtied_when; /* jiffies of first dirtying */
unsigned long dirtied_time_when;
struct hlist_node i_hash;
struct list_head i_io_list; /* backing dev IO list */
#ifdef CONFIG_CGROUP_WRITEBACK
struct bdi_writeback *i_wb; /* the associated cgroup wb */
/* foreign inode detection, see wbc_detach_inode() */
int i_wb_frn_winner;
u16 i_wb_frn_avg_time;
u16 i_wb_frn_history;
#endif
struct list_head i_lru; /* inode LRU list */
struct list_head i_sb_list;
struct list_head i_wb_list; /* backing dev writeback list */
union {
struct hlist_head i_dentry;
struct rcu_head i_rcu;
};
atomic64_t i_version;
atomic64_t i_sequence; /* see futex */
atomic_t i_count;
atomic_t i_dio_count;
atomic_t i_writecount;
#if defined(CONFIG_IMA) || defined(CONFIG_FILE_LOCKING)
atomic_t i_readcount; /* struct files open RO */
#endif
union {
const struct file_operations *i_fop; /* former ->i_op->default_file_ops */
void (*free_inode)(struct inode *);
};
struct file_lock_context *i_flctx;
struct address_space i_data;
union {
struct list_head i_devices;
int i_linklen;
};
union {
struct pipe_inode_info *i_pipe;
struct cdev *i_cdev;
char *i_link;
unsigned i_dir_seq;
};
#ifdef CONFIG_FSNOTIFY
__u32 i_fsnotify_mask; /* all events this inode cares about */
/* 32-bit hole reserved for expanding i_fsnotify_mask */
struct fsnotify_mark_connector __rcu *i_fsnotify_marks;
#endif
void *i_private; /* fs or device private pointer */
} __randomize_layout;
Yapının pek çok elemanı olduğunu görüyorsunuz. Biz burada yalnızca yapının bazı elemanlarını
açıklayacağız. Yapının i_uid ve i_gid elemanları dosyanın kullanıcı ve grup id’lerini, i_mode elemanı dosyanın
erişim haklarını (rwx) belirtmektedir. Dosyanın byte uzunluğu yapının i_size elemanında tutulmaktadır.
i_atime_sec, i_atime_nsec dosyadan yapılan son okuma zamanını, i_mtime_sec, i_mtime_nsec
dosyaya yapılan son yazma zamanını ve i_ctime_sec, i_ctime_nsec ise dosyanın inode bilgilerinin
son değiştirilme zamanını belirtmektedir. Yapının i_sb elemanı dosyanın içinde bulunduğu blok aygıtına
ilişkin super_block nesnesinin adresini tutmaktadır. super_block nesneleri hakkında bilgiler vereceğiz.
Nesne üzerindeki işlemlerde senkronizasyon sağlamak için yapının i_lock elemanı kullanılmaktadır.
inode genel bir yapıdır. Dosyanın disk bloklarının yeri doğrudan inode nesnesinde tutulmaz. Dosya
sistemine ilişkin nesnelerin içerisinde tutulmaktadır. Aşağıda inode yapısının önemli elemanlarını bir
tablo halinde veriyoruz:
Eleman |
Açıklama |
|---|---|
|
Nesneye erişimde kullanılan senkronşzasyon nesnesi |
|
Dosyanın yaşadığı aygıtın numarası |
|
Inode numarası |
|
(S_IFMT) + izin bitleri (rwx) |
|
Hard link sayısı |
|
Kullanıcı id’si |
|
Grup id’si |
|
Aygıt dosyalarında major:minor numarası |
|
Dosya içeriğinin bayt cinsinden boyutu |
|
I/O blok uzunluğu |
|
512-baytlık birimde tahsisli blok sayısı |
|
Son erişim zamanı |
|
Son içerik değişiklik zamanı |
|
Son inode değişiklik zamanı |
stat fonksiyonu (sys_stat sistem fonksiyonu), fstat fonksiyonu (sys_fstat sistem fonksiyonu)
ve lstat fonksiyonu (sys_lstat sistem fonksiyonu) dosya bilgilerini dosyaya ilişkin inode
nesnesinden elde etmektedir.
inode yapısı gittikçe genişleyerek yukarıdaki duruma gelmiştir. Çekirdeğin 0.01 versiyonunda bu yapı
m_inode ismiyle şöyle bildirilmişti:
struct m_inode {
unsigned short i_mode;
unsigned short i_uid;
unsigned long i_size;
unsigned long i_mtime;
unsigned char i_gid;
unsigned char i_nlinks;
unsigned short i_zone[9];
/* these are in memory also */
struct task_struct *i_wait;
unsigned long i_atime;
unsigned long i_ctime;
unsigned short i_dev;
unsigned short i_num;
unsigned short i_count;
unsigned char i_lock;
unsigned char i_dirt;
unsigned char i_pipe;
unsigned char i_mount;
unsigned char i_seek;
unsigned char i_update;
};
Çekirdeğin 2.2’li versiyonlarında şu hale getirilmiştir:
struct inode {
struct list_head i_hash;
struct list_head i_list;
struct list_head i_dentry;
unsigned long i_ino;
unsigned int i_count;
kdev_t i_dev;
umode_t i_mode;
nlink_t i_nlink;
uid_t i_uid;
gid_t i_gid;
kdev_t i_rdev;
off_t i_size;
time_t i_atime;
time_t i_mtime;
time_t i_ctime;
unsigned long i_blksize;
unsigned long i_blocks;
unsigned long i_version;
unsigned long i_nrpages;
struct semaphore i_sem;
struct semaphore i_atomic_write;
struct inode_operations *i_op;
struct super_block *i_sb;
struct wait_queue *i_wait;
struct file_lock *i_flock;
struct vm_area_struct *i_mmap;
struct vm_area_struct *i_mmap_shared;
struct page *i_pages;
struct dquot *i_dquot[MAXQUOTAS];
unsigned long i_state;
unsigned int i_flags;
unsigned char i_pipe;
unsigned char i_sock;
int i_writecount;
unsigned int i_attr_flags;
__u32 i_generation;
union {
struct pipe_inode_info pipe_i;
struct minix_inode_info minix_i;
struct ext2_inode_info ext2_i;
struct hpfs_inode_info hpfs_i;
struct ntfs_inode_info ntfs_i;
struct msdos_inode_info msdos_i;
struct umsdos_inode_info umsdos_i;
struct iso_inode_info isofs_i;
struct nfs_inode_info nfs_i;
struct sysv_inode_info sysv_i;
struct affs_inode_info affs_i;
struct ufs_inode_info ufs_i;
struct efs_inode_info efs_i;
struct romfs_inode_info romfs_i;
struct coda_inode_info coda_i;
struct smb_inode_info smbfs_i;
struct hfs_inode_info hfs_i;
struct adfs_inode_info adfs_i;
struct qnx4_inode_info qnx4_i;
struct usbdev_inode_info usbdev_i;
struct socket socket_i;
void *generic_ip;
} u;
};
O zamanlar dosya sistemine özgü bilgiler tam ters olarak inode nesnesinin içerisinde tutuluyordu.
Çekirdeğin 2.4’lü versiyonlarında küçük değişiklikler yapılmıştır:
struct inode {
struct list_head i_hash;
struct list_head i_list;
struct list_head i_dentry;
struct list_head i_dirty_buffers;
struct list_head i_dirty_data_buffers;
unsigned long i_ino;
atomic_t i_count;
kdev_t i_dev;
umode_t i_mode;
nlink_t i_nlink;
uid_t i_uid;
gid_t i_gid;
kdev_t i_rdev;
loff_t i_size;
time_t i_atime;
time_t i_mtime;
time_t i_ctime;
unsigned int i_blkbits;
unsigned long i_blksize;
unsigned long i_blocks;
unsigned long i_version;
unsigned short i_bytes;
struct semaphore i_sem;
struct rw_semaphore i_alloc_sem;
struct semaphore i_zombie;
struct inode_operations *i_op;
struct file_operations *i_fop; /* former ->i_op->default_file_ops */
struct super_block *i_sb;
wait_queue_head_t i_wait;
struct file_lock *i_flock;
struct address_space *i_mapping;
struct address_space i_data;
struct dquot *i_dquot[MAXQUOTAS];
/* These three should probably be a union */
struct list_head i_devices;
struct pipe_inode_info *i_pipe;
struct block_device *i_bdev;
struct char_device *i_cdev;
unsigned long i_dnotify_mask; /* Directory notify events */
struct dnotify_struct *i_dnotify; /* for directory notifications */
unsigned long i_state;
unsigned int i_flags;
unsigned char i_sock;
atomic_t i_writecount;
unsigned int i_attr_flags;
__u32 i_generation;
union {
struct minix_inode_info minix_i;
struct ext2_inode_info ext2_i;
struct ext3_inode_info ext3_i;
struct hpfs_inode_info hpfs_i;
struct ntfs_inode_info ntfs_i;
struct msdos_inode_info msdos_i;
struct umsdos_inode_info umsdos_i;
struct iso_inode_info isofs_i;
struct nfs_inode_info nfs_i;
struct sysv_inode_info sysv_i;
struct affs_inode_info affs_i;
struct ufs_inode_info ufs_i;
struct efs_inode_info efs_i;
struct romfs_inode_info romfs_i;
struct shmem_inode_info shmem_i;
struct coda_inode_info coda_i;
struct smb_inode_info smbfs_i;
struct hfs_inode_info hfs_i;
struct adfs_inode_info adfs_i;
struct qnx4_inode_info qnx4_i;
struct reiserfs_inode_info reiserfs_i;
struct bfs_inode_info bfs_i;
struct udf_inode_info udf_i;
struct ncp_inode_info ncpfs_i;
struct proc_inode_info proc_i;
struct socket socket_i;
struct usbdev_inode_info usbdev_i;
struct jffs2_inode_info jffs2_i;
void *generic_ip;
} u;
};
Çekirdeğin 2.6 versiyonlarında da yapı üzerinde yine değişiklikler yapılmıştır. Artık dosya sistemine ilişkin bilgiler ileride açıklayacağımız gibi gömme sistemiyle yapıyla ilişkilendirilmiştir:
struct inode {
/* RCU path lookup touches following: */
umode_t i_mode;
uid_t i_uid;
gid_t i_gid;
const struct inode_operations *i_op;
struct super_block *i_sb;
spinlock_t i_lock; /* i_blocks, i_bytes, maybe i_size */
unsigned int i_flags;
struct mutex i_mutex;
unsigned long i_state;
unsigned long dirtied_when; /* jiffies of first dirtying */
struct hlist_node i_hash;
struct list_head i_wb_list; /* backing dev IO list */
struct list_head i_lru; /* inode LRU list */
struct list_head i_sb_list;
union {
struct list_head i_dentry;
struct rcu_head i_rcu;
};
unsigned long i_ino;
atomic_t i_count;
unsigned int i_nlink;
dev_t i_rdev;
unsigned int i_blkbits;
u64 i_version;
loff_t i_size;
#ifdef __NEED_I_SIZE_ORDERED
seqcount_t i_size_seqcount;
#endif
struct timespec i_atime;
struct timespec i_mtime;
struct timespec i_ctime;
blkcnt_t i_blocks;
unsigned short i_bytes;
struct rw_semaphore i_alloc_sem;
const struct file_operations *i_fop; /* former ->i_op->default_file_ops */
struct file_lock *i_flock;
struct address_space *i_mapping;
struct address_space i_data;
#ifdef CONFIG_QUOTA
struct dquot *i_dquot[MAXQUOTAS];
#endif
struct list_head i_devices;
union {
struct pipe_inode_info *i_pipe;
struct block_device *i_bdev;
struct cdev *i_cdev;
};
__u32 i_generation;
#ifdef CONFIG_FSNOTIFY
__u32 i_fsnotify_mask; /* all events this inode cares about */
struct hlist_head i_fsnotify_marks;
#endif
#ifdef CONFIG_IMA
/* protected by i_lock */
unsigned int i_readcount; /* struct files open RO */
#endif
atomic_t i_writecount;
#ifdef CONFIG_SECURITY
void *i_security;
#endif
#ifdef CONFIG_FS_POSIX_ACL
struct posix_acl *i_acl;
struct posix_acl *i_default_acl;
#endif
void *i_private; /* fs or device private pointer */
};
5.6.3. dentry Yapısı
Peki bir dosya açıldığında dosyanın dosya sistemindeki yeri (örneğin yol ifadesi) çekirdek tarafından
nasıl saklanmaktadır? İşte çekirdek her dosya açıldığında o dosyanın dizin girişi bilgilerini (yani
dosya sisteminde nerede olduğu bilgisini ve bazı diğer bilgileri) ismine dentry denilen bir yapı
nesnesine yerleştirmektedir. Açılmış olan dosyanın dosya sistemindeki yerine ilişkin bu nesnelere biz
dentry nesneleri diyeceğiz. Bu noktada hikayeye dentry isimli başka bir aktörün daha katıldığını
görüyorsunuz. Güncel çekirdeklerde dentry yapısı include/linux/dcache.h dosyası içerisinde şöyle
bildirilmiştir:
struct dentry {
/* RCU lookup touched fields */
unsigned int d_flags; /* protected by d_lock */
seqcount_spinlock_t d_seq; /* per dentry seqlock */
struct hlist_bl_node d_hash; /* lookup hash list */
struct dentry *d_parent; /* parent directory */
union {
struct qstr __d_name; /* for use ONLY in fs/dcache.c */
const struct qstr d_name;
};
struct inode *d_inode; /* Where the name belongs to - NULL is
* negative */
union shortname_store d_shortname;
/* --- cacheline 1 boundary (64 bytes) was 32 bytes ago --- */
/* Ref lookup also touches following */
const struct dentry_operations *d_op;
struct super_block *d_sb; /* The root of the dentry tree */
unsigned long d_time; /* used by d_revalidate */
void *d_fsdata; /* fs-specific data */
/* --- cacheline 2 boundary (128 bytes) --- */
struct lockref d_lockref; /* per-dentry lock and refcount
* keep separate from RCU lookup area if
* possible!
*/
union {
struct list_head d_lru; /* LRU list */
wait_queue_head_t *d_wait; /* in-lookup ones only */
};
struct hlist_node d_sib; /* child of parent list */
struct hlist_head d_children; /* our children */
/*
* d_alias and d_rcu can share memory
*/
union {
struct hlist_node d_alias; /* inode alias list */
struct hlist_bl_node d_in_lookup_hash; /* only for in-lookup ones */
struct rcu_head d_rcu;
} d_u;
};
2.6’lı çekirdeklerde dentry yapısı şöyleydi:
struct dentry {
/* RCU lookup touched fields */
unsigned int d_flags; /* protected by d_lock */
seqcount_t d_seq; /* per dentry seqlock */
struct hlist_bl_node d_hash; /* lookup hash list */
struct dentry *d_parent; /* parent directory */
struct qstr d_name;
struct inode *d_inode; /* Where the name belongs to - NULL is
* negative */
unsigned char d_iname[DNAME_INLINE_LEN]; /* small names */
/* Ref lookup also touches following */
unsigned int d_count; /* protected by d_lock */
spinlock_t d_lock; /* per dentry lock */
const struct dentry_operations *d_op;
struct super_block *d_sb; /* The root of the dentry tree */
unsigned long d_time; /* used by d_revalidate */
void *d_fsdata; /* fs-specific data */
struct list_head d_lru; /* LRU list */
/*
* d_child and d_rcu can share memory
*/
union {
struct list_head d_child; /* child of parent list */
struct rcu_head d_rcu;
} d_u;
struct list_head d_subdirs; /* our children */
struct list_head d_alias; /* inode alias list */
};
2.4’lü ve 2.2’li çekirdeklerde dentry yapısı daha sadeydi:
struct dentry {
atomic_t d_count;
unsigned int d_flags;
struct inode *d_inode; /* Where the name belongs to - NULL is negative */
struct dentry *d_parent; /* parent directory */
struct list_head d_hash; /* lookup hash list */
struct list_head d_lru; /* d_count = 0 LRU list */
struct list_head d_child; /* child of parent list */
struct list_head d_subdirs; /* our children */
struct list_head d_alias; /* inode alias list */
int d_mounted;
struct qstr d_name;
unsigned long d_time; /* used by d_revalidate */
struct dentry_operations *d_op;
struct super_block *d_sb; /* The root of the dentry tree */
unsigned long d_vfs_flags;
void *d_fsdata; /* fs-specific data */
unsigned char d_iname[DNAME_INLINE_LEN]; /* small names */
};
Çekirdeğin öğrenci ödevi gibi olan 0.01 versiyonunda dizin girişleri için dentry ya da benzeri
bir yapı yoktu.
Peki dentry nesnelerinin içerisinde neler tutulmaktadır? Temel olarak dentry nesnelerinin
içerisinde dosyaya erişmek için kullanılan dizin girişi (directory entry) bilgileri tutulmaktadır.
Ancak bu bilgiler iyi bir biçimde organize edilmiştir. Örneğin dentry nesneleri içerisinde hızlı
erişim sağlamak için üst dizine ilişkin dentry nesnesinin adresi de tutulmaktadır. İzleyen
paragraflarda da açıklayacağımız üzere dentry nesneleri bir önbellek içerisinde de saklanmaktadır.
Bu önbellek yönetimi için gereken bilgiler de dentry nesnelerinin içerisinde tutulmaktadır. Biz
aşağıda bir tablo biçiminde güncel çekirdeklerdeki dentry yapısının önemli elemanlarını listeliyoruz:
Eleman |
Açıklama |
|---|---|
|
Dentry durum bayrakları. RCU lookup sırasında kontrol edilir, |
|
Global dcache hash tablosundaki bucket zinciri ( |
|
Üst dizin |
|
Bileşen adı ( |
|
Lookup sonucunda döndürülen |
|
Kök superblock işaretçisi. Lookup sırasında |
Dizin girişinin isminin d_name elemanında qstr olarak tutulduğuna dikkat ediniz. qstr
yapısı güncel çekirdeklerde include/linux/dcache.h dosyası içerisinde şöyle bildirilmiştir:
struct qstr {
union {
struct {
HASH_LEN_DECLARE;
};
u64 hash_len;
};
const unsigned char *name;
};
Burada dizin girişinin isminin bulunduğu adresin ve ismin uzunluğunun tutulduğuna dikkat ediniz.
5.6.4. file, inode ve dentry Nesneleri Arasındaki İlişki
Şimdi dosya sistemine ilişkin nesnelerin birbirleriyle ilişkisi hakkında bir özet yapalım:
Nesne |
Açıklama |
|---|---|
Dosya Nesnesi ( |
Açılmış dosyalar üzerinde işlem yapmak için gereken tüm bilgilerin tutulduğu nesne. |
Inode Nesnesi ( |
Dosyanın diskteki metadata bilgilerini tutan nesne. |
Dentry Nesnesi ( |
Dosyanın dosya sistemi üzerinde yerini ve buna ilişkin bazı bilgileri tutan nesne. |
Peki dosyanın ilişkin olduğu inode nesnesine ve dentry nesnesine dosya nesnesi yoluyla
nasıl erişilmektedir? Uzunca bir süre (2.6’ya kadar ve 2.6’lı versiyonlar da dahil olmak üzere)
dosya nesnesinin (file yapısının) içerisinde dentry nesnesinin adresi, dentry nesnesinin
içerisinde de o dizin girişinin inode nesnesinin adresi tutuluyordu:
file nesnesinden dentry üzerinden inode nesnesine erişim zinciri.
Ancak daha sonraları dosya nesnesinden hareketle inode nesnesine daha kolay bir erişimin
sağlanabilmesi için dosya nesnesinin içerisinde de doğrudan inode nesnesinin adresi tutulmaya
başlanmıştır:
f_inode alanıyla eklenen doğrudan inode erişim kısayolu.
UNIX/Linux sistemlerinde bir dosya sistemi kök dizinde bir yere mount edilebilmektedir. Yani aslında
bir yol ifadesine ilişkin dosya ile diğer bir yol ifadesine ilişkin dosya farklı fiziksel aygıtlarda
bulunuyor olabilir. Çekirdeğin bazı durumlarda bir dosyanın hangi dosya sisteminin içerisinde
bulunduğunu anlaması da gerekebilmektedir. Bu bilgilere dosyanın mount bilgileri denilmektedir.
Eskiden çekirdeğin 2.2 versiyonunda dosyanın mount bilgileri dentry nesnesi içerisinde
tutuluyordu. 2.4 ile birlikte dosyanın mount bilgileri daha düzenli bir biçimde file yapısının
(dosya nesnesinin) vfsmount isimli yapı türünden f_vfsmnt elemanında tutulmaya başlandı.
2.6 çekirdeklerinden itibaren de dosyanın dentry nesnesinin adresi ve vfsmount bilgileri
path isimli bir yapıya yerleştirilmiş ve file yapısının içerisindeki f_path elemanında
tutulmaya başlanmıştır. 2.6 ve sonrasına ilişkin durum şöyledir:
struct file {
/* ... */
struct path f_path;
struct inode *f_inode;
/* ... */
};
path yapısı da şöyle bildirilmiştir:
struct path {
struct vfsmount *mnt;
struct dentry *dentry;
} __randomize_layout;
Buradaki __randomize_layout belirleyicisi sonraları eklenmiştir.
Biz aynı dosyayı birden fazla kez open fonksiyonuyla açmış olalım. Örneğin:
fd1 = open("test.txt", O_RDONLY);
fd2 = open("test.txt", O_RDONLY);
Bu durumda ne olacaktır? İşte çekirdek farklı dosya da olsa aynı dosya da olsa her açılan dosya için
ayrı bir dosya nesnesi (yani struct file nesnesi) oluşturmaktadır. (Çünkü örneğin aynı dosyayı
birden fazla kez açtığımızda bu dosyaların hepsinin dosya göstericileri farklı olmaktadır. Dosya
göstericilerinin de dosya nesnesi içerisinde saklandığını anımsayınız.) Ancak örneğimizdeki iki dosya
neticede aslında diskte aynı dosyayı belirtmektedir. O halde bu iki dosya için ayrı dentry ve
inode nesnelerinin oluşturulmasına gerek yoktur. Kaldı ki farklı prosesler de aynı dosyayı açmış
olabilirler. Bunlar için de ayrı dentry ve inode nesnelerinin oluşturulmasına gerek yoktur.
O halde her açılan yeni dosya için çekirdek yeni bir dosya nesnesi yarattığı halde aynı dosyalar
açıldığında bu dosyalar için tek bir dentry ve inode nesnesi oluşturmaktadır. Bunun için
tabii open fonksiyonuyla bir dosya açıldığında çekirdeğin
bu dosyaya ilişkin dentry nesnesi ve inode nesnesi daha önce yaratılmış mı
diye bir araştırma yapması gerekmektedir. Bu araştırmayı yapabilmesi için de çekirdeğin bir biçimde
bütün yaratılmış olan dentry ve inode nesnelerini bir yerde tutması gerekir.
5.7. dentry ve inode Önbellekleri
Çekirdek dentry ve inode nesneleri için ayrı önbellek (cache) sistemleri oluşturmaktadır.
Bunlara Linux sistemlerinde dentry önbelleği (dentry cache) ve inode önbelleği (inode cache)
denilmektedir. Bir dosya açıldığında çekirdek o dosyaya ilişkin dentry ve inode nesneleri
zaten bu önbellek sistemlerinde varsa hiç diske gitmeden doğrudan bu önbelleklerden onları alıp
kullanmaktadır. Bir dosyayı onu açmış olan bütün prosesler kapatmış olsa bile o dosyaya ilişkin
dentry ve inode nesneleri bu önbellek sistemlerinde kalmaya devam edebilir. Çünkü dosyalar
(özellikle bazı merkezi dosyalar) bir kere değil farklı prosesler tarafından defalarca açılıp
kullanılabilmektedir. (Örneğin /etc/passwd dosyası pek çok proses tarafından dolaylı bir biçimde
açılıp kullanılabilmektedir.) Bu tür durumlarda onların bu önbellekler içerisinde biriktirilmesi
sistem performansını oldukça iyileştirmektedir. Tabii bu önbellek sistemlerinin de belli bir büyüklüğü
vardır. Bu önbellek sistemleri dolduğunda dentry ve inode nesnelerinin bazıları bu
önbelleklerden atılmaktadır. Linux’taki bu tür önbellek sistemlerinde önbellekten çıkarma için genel
olarak LRU (Least Recently Used) denilen önbellek yer değiştirme (cache replacement) algoritması
işletilmektedir. Yani önbellekten toplamda en az kullanılanlar değil son zamanlarda en az
kullanılanlar çıkartılmaktadır.
Geldiğimiz noktaya kadarki konuları dikkate aldığımızda open fonksiyonuyla bir dosyanın açılması
durumunda sırasıyla şunların yapıldığını söyleyebiliriz:
Prosesin dosya betimleyici tablosunda ilk boş bir betimleyici (yani dizi indeksi) hızlı bir biçimde bulunur.
Bir dosya nesnesi (
struct filenesnesi) yaratılır ve elemanlarına gerekli ilkdeğerler verilir.Dosyaya ilişkin
dentrynesnesi veinodenesnesidentryönbelleğinde veinodeönbelleğinde varsa oradan alınır, yoksa bu nesnelere ilişkin bilgiler diskten hareketle elde edilir ve bu nesneler yaratılarak bu önbelleklere yerleştirilir. Aynı zamandadentryveinodenesnelerinin adresleri dosya nesnesine de yerleştirilmektedir.Dosya nesnesinin adresi dosya betimleyici tablosuna yerleştirilir ve yerleştirilen dizi indeksi dosya betimleyicisi olarak geri döndürülür.
Ancak dosya açılırken henüz ele almadığımız başka süreçler de işin içerisine girmektedir.
Burada bir noktaya dikkatinizi çekmek istiyoruz. Prosesin çalışma dizini ve kök dizini proses kontrol
bloğunda yol ifadesi ile değil dentry nesnesi ile tutulmaktadır. Güncel çekirdeklerde bu bilgiler
şöyle tutuluyordu:
struct task_struct {
/* ... */
struct fs_struct *fs;
/* ... */
};
struct fs_struct {
/* ... */
struct path root, pwd;
/* ... */
} __randomize_layout;
path yapısı da şöyleydi:
struct path {
struct vfsmount *mnt;
struct dentry *dentry;
} __randomize_layout;
Görüldüğü gibi çekirdek prosesin kök dizinini ve çalışma dizinini yol ifadesi biçiminde değil
dentry nesnesi biçiminde tutmaktadır.
5.8. Açık Dosyalara İlişkin Alıştırmalar
Şimdi dosya sisteminin temel veri yapıları üzerinde görmüş olduğumuz konulara ilişkin bazı alıştırmalar yapalım. Alıştırmaların kodlarını en sonunda bir bütün olarak vereceğiz.
5.8.1. f_pos Elemanının Elde Edilmesi
İlk örneğimizde bir dosya betimleyicisine ilişkin dosya nesnesini elde ederek onun f_pos elemanını
yazdırmaya çalışalım. Dosya nesnesindeki f_pos elemanının dosya göstericisinin değerini tuttuğunu
anımsayınız. Bu işlemi bir aygıt sürücü yazarak ioctl yoluyla gerçekleştirebiliriz. (Kursumuzda
kullandığımız Linux makinedeki çekirdek sürümü 6.9.2’dir.) Bunun için oluşturduğumuz ioctl
fonksiyonuna dikkat ediniz:
static long ioctl_test1(struct file *filp, unsigned long arg)
{
struct file *f;
int fd = (int) arg;
loff_t fpos;
if (fd < 0 || fd >= current->files->fdt->max_fds) {
printk(KERN_INFO "file descriptor is not valid!..\n");
return -EBADF;
}
f = current->files->fdt->fd[fd];
if (f == NULL) {
printk(KERN_INFO "file descriptor is not valid!..\n");
return -EBADF;
}
spin_lock(&fd_file(f)->f_lock);
pos = f->f_pos;
spin_unlock(&fd_file(f)->f_lock);
printk(KERN_INFO "File pointer offset: %lld\n", (long long)pos);
return 0;
}
Burada daha önceden de belirttiğimiz gibi dosya betimleyicisinden hareketle dosya nesnesine
current->files->fdt->fd[fd] ifadesiyle erişilmiştir. Ancak erişmeden önce fd ile belirtilen
betimleyicinin o anda çekirdek tarafından tahsis edilmiş olan dosya betimleyici tablosunun
uzunluğundan büyük olup olmadığına da bakılmıştır:
if (fd < 0 || fd >= current->files->fdt->max_fds) {
printk(KERN_INFO "file descriptor is not valid!..\n");
return -EBADF;
}
Örneğimizde file yapısının f_pos elemanına spinlock kilidi ile erişildiğini de görüyorsunuz.
spinlock nesnelerinin kullanımını ayrı bir bölümde ele alacağız.
Burada önemli bir nokta üzerinde durmak istiyoruz. Biz test amacıyla dosya betimleyicisinden hareketle
dosya nesnesine current->files->fdt->fd[fd] ifadesiyle eriştik. Ancak bu erişim aslında güvenli
değildir. Çünkü tam bu erişim yapılırken eğer dosya betimleyici tablosu büyütülürse ya da bu
betimleyici üzerinde işlem yapılırsa bizim kodumuz kararsız bir durumla karşı karşıya kalır. Tabii
çekirdek durup dururken dosya betimleyici tablomuz üzerinde işlem yapmaz. Çekirdek ancak biz bir dosya
işlemi yaptığımızda bizim dosya betimleyici tablomuza erişmektedir. Çünkü dosya betimleyici tablosu
prosese özgüdür. O halde biz ioctl çağrısı yaparken aynı zamanda başka bir thread’te (ya da alt
proseste) dosya işlemi yapmıyorsak bir sorun da oluşmayacaktır. Ancak genel olarak çekirdeğin
uyguladığı senkronizasyon mekanizmasına uygun hareket etmek gerekir. Linux çekirdeklerinin bir süredir
kilitsiz (lock-free) veri yapılarından olan RCU mekanizmasının kullandığını belirtmiştik. Biz bu
veri yapısı üzerindeki ayrıntıları çekirdeğin senkronizasyon mekanizmalarını anlattığımız bölümde
açıklayacağız.
Buradaki diğer bir nokta da nesnelerin referans sayaçlarıyla ilgilidir. Daha önceden de belirttiğimiz
gibi çekirdek nesneleri farklı amaçlarla birden fazla kaynak tarafından kullanılabilmektedir. Bu tür
çekirdek nesnelerinde bu nedenle hep bir sayaç tutulmaktadır. Bir çekirdek nesnesi üzerinde işlem
yapacak kişi eğer bu sayacı artırmazsa çekirdek onu boşaltabilir. İşlem yapan kişi de tanımsız
davranışla karşılaşabilir. Tabii yukarıdaki gibi prosese özgü test işlemlerinde çekirdek bizim
programımız talep etmedikten sonra kapatma işlemleri yapmayacaktır. Ancak genel olarak bu tür
durumlarda çekirdek kaynağı boşaltmasın diye nesnenin referans sayacı artırılmalı, kullanım
bittikten sonra da azaltılmalıdır. Daha önceden de belirttiğimiz gibi Linux çekirdeklerinde sayacı
artırarak nesneyi elde eden fonksiyonlar get soneki ile sayacı azaltarak nesneyi bırakan fonksiyonlar
ise put soneki ile isimlendirilmiştir. Örneğin fget isimli yüksek seviyeli çekirdek fonksiyonu
dosya betimleyicisinden hareketle bize dosya nesnesini RCU mekanizmasını kullanarak dosya nesnesinin
sayacını da artırarak vermektedir. fput fonksiyonu da sayacı azaltarak dosya nesnesini geri
bırakmaktadır. fget ve fput fonksiyonlarının prototipleri şöyledir:
struct file *fget(unsigned int fd);
void fput(struct file *);
Bu fonksiyonların prototipleri include/linux/file.h dosyası içerisindedir. Güncel çekirdeklerde
fget fonksiyonu fs/file.c dosyası içerisinde, fput fonksiyonu ise fs/file_table.c
içerisinde tanımlanmıştır. fget ve fput fonksiyonları export edildiği için aygıt sürücüler
içerisinde de kullanılabilmektedir. Bu durumda biz yukarıdaki testi daha basit bir biçimde fget
ve fput fonksiyonlarını kullanarak aşağıdaki gibi de yapabiliriz:
static long ioctl_test2(struct file *filp, unsigned long arg)
{
struct file *f;
loff_t pos;
int fd;
fd = (int)arg;
if ((f = fget(fd)) == NULL) {
printk(KERN_INFO "file descriptor is not valid!..\n");
return -EBADF;
}
spin_lock(&f->f_lock);
pos = f->f_pos;
spin_unlock(&f->f_lock);
printk(KERN_INFO "File pointer offset: %ld\n", (long)pos);
fput(f);
return 0;
}
Güncel çekirdeklere fget ve fput işlemlerini daha etkin gerçekleştirmek için fdget ve
fdput isimli fonksiyonlar da eklenmiştir. Bu fonksiyonların prototipleri şöyledir:
static struct fd fdget(unsigned int fd);
static void fdput(struct fd fd);
Kursun yapıldığı makinede bulunan 6.9.2 çekirdeğinde struct fd yapısı şöyle bildirilmiştir:
struct fd {
struct file *file;
unsigned int flags;
};
Ancak en yeni çekirdeklerde fd yapısı şöyledir:
struct fd {
unsigned long word;
};
#define FDPUT_FPUT 1
#define FDPUT_POS_UNLOCK 2
struct fd yapısı bir süre önceye kadar flags elemanı da içeriyordu, sonra bu eleman kaldırılıp
göstericinin en düşük anlamlı 2 biti kullanılmaya başlandı. Her durumda buradaki bayrak değeri
FDPUT_FPUT (1) ya da FDPUT_POS_UNLOCK (2) değerini içermektedir. Bu fonksiyonlar referans
sayacının gereksiz artırılıp eksiltilmesinin önüne geçmek için bulundurulmuştur. Eğer proseste bu
files_struct yapısını kullanan başka bir thread yoksa bu durumda referans sayacının artırılıp
eksiltilmesine de gerek yoktur. Bu fonksiyonlar bu bilgiyi flags olarak kodlayıp işlemin daha
etkin yapılmasını sağlamaktadır. Bu işlemleri şekilsel olarak şöyle ifade edebiliriz:
fdget(fd)
└── __fdget(fd)
├── files->count == 1 → FDPUT_FPUT = 0
└── files->count > 1 → FDPUT_FPUT = 1
fdput(f)
└── FDPUT_FPUT set edilmiş mi?
├── Evet → fput() çağır
└── Hayır → hiçbir şey yapma
En yeni çekirdeklerde dosya nesnesine erişim için yalnızca fdget değil fd_file fonksiyonun da
kullanılması gerekmektedir. fd_file fonksiyonu fd yapısını parametre olarak alıp onun
içerisindeki dosya nesnesinin adresini vermektedir. fdput güncel çekirdeklerde
include/linux/file.h dosyası içerisinde şöyle tanımlanmıştır:
static inline void fdput(struct fd fd)
{
if (unlikely(fd.word & FDPUT_FPUT))
fput(fd_file(fd));
}
Örneğin:
struct fd f = fdget(fd);
struct file *file = fd_file(f);
Bir süre önceye kadar fdget ve fdput export edilmemişti. Ancak güncel çekirdeklerde artık
fdget ve fdput fonksiyonları export edilmiştir.
Her ne kadar yeni çekirdeklerde fdget ve fdput daha hızlı çalışıyorsa da fget ve fput
basit arayüzü ve kullanım kolaylığı ve eskiden beri aynı biçimde bulunması nedeniyle tercih edilebilir.
5.8.2. dup Fonksiyonunun Gerçekleştirimi
Şimdi de dup POSIX fonksiyonunun işlevini yerine getiren (yani sys_dup sistem fonksiyonu gibi
çalışan) bir fonksiyonu kendimiz yazalım. Çekirdeği yeniden derlememek için bu işlemi de bir aygıt
sürücüye yaptırabiliriz. Bunun için bir ioctl kodu oluşturacağız. Bu ioctl kodu kullanıcı
modundan çağrılırken ioctl fonksiyonunun üçüncü parametresine aşağıdaki gibi bir yapı nesnesinin
adresini geçireceğiz:
struct FDDUP {
int fd;
int fd_dup;
};
Burada yapının fd elemanı çiftlenecek dosya betimleyicisini belirtmektedir. fd_dup elemanı ise
çiftleme sonucunda elde edilecek yeni betimleyiciyi belirtmektedir. (Yani biz fonksiyonu çağırmadan
önce yapının fd elemanına çiftlenecek betimleyiciyi yerleştireceğiz, fonksiyon da bunu çiftleyip
yeni betimleyiciyi yapının fd_dup elemanına yerleştirecek.) Bu elemanların dup fonksiyonu ile
ilişkisini şöyle temsil edebiliriz:
fd_dup = dup(fd);
Dosya betimleyicisini çiftleyen ioctl kodu düz bir biçimde test amaçlı olarak (yani bazı
kusurlarla) şöyle yazılabilir:
static long ioctl_test3(struct file *filp, unsigned long arg)
{
struct file *f;
struct fdtable *fdt;
struct file **fd_table;
struct FDDUP fddup;
int i;
f = NULL;
if (copy_from_user(&fddup, (struct FDDUP *)arg, sizeof(fddup)) != 0)
return -EFAULT;
fdt = current->files->fdt;
fd_table = fdt->fd;
if (fddup.fd < 0 || fddup.fd >= fdt->max_fds)
return -EBADF;
if (fd_table[fddup.fd] == NULL)
return -EBADF;
for (i = 0; i < fdt->max_fds; ++i)
if (fd_table[i] == NULL) {
f = fd_table[fddup.fd];
fd_table[i] = f;
++f->f_count.counter; /* atomic_long_inc(&f->f_count); */
fddup.fd_dup = i;
break;
}
if (f == NULL)
return -EMFILE;
if (copy_to_user((struct FDDUP *)arg, &fddup, sizeof(fddup)) != 0)
return -EFAULT;
return 0;
}
Fonksiyonumuzda önce kullanıcı modundaki fddup nesnesini çekirdek moduna copy_from_user
fonksiyonu ile kopyaladık:
if (copy_from_user(&fddup, (struct FDDUP *)arg, sizeof(fddup)) != 0)
return -EFAULT;
Sonra fonksiyonumuzda çiftlenecek dosya betimleyicisinin geçerli bir betimleyici olup olmadığına baktık:
fdt = current->files->fdt;
fd_table = fdt->fd;
if (fddup.fd < 0 || fddup.fd >= fdt->max_fds)
return -EBADF;
if (fd_table[fddup.fd] == NULL)
return -EBADF;
Bu işlemden sonra fonksiyonumuzda bir döngü içerisinde ilk boş betimleyiciyi bulup, çiftlenecek olan betimleyicinin gösterdiği dosya nesnesinin adresini bu boş betimleyiciye yerleştirdik. Bu tür işlemlerde dosya nesnesinin sayacının artırılması gerektiğini anımsayınız:
for (i = 0; i < fdt->max_fds; ++i)
if (fd_table[i] == NULL) {
f = fd_table[fddup.fd];
fd_table[i] = f;
++f->f_count.counter; /* atomic_long_inc(&f->f_count); */
fddup.fd_dup = i;
break;
}
if (f == NULL)
return -EMFILE;
Kursumuzun yapıldığı 6.9.2 çekirdeğinde dosya nesnesinin sayacının file yapısının içerisinde şöyle
tutulduğunu yeniden anımsatmak istiyoruz:
struct file {
/* ... */
atomic_long_t f_count;
/* ... */
};
Burada aslında atomic_long_t türü bir yapı biçiminde bildirilmiştir:
typedef struct {
long counter;
} atomic_long_t;
Neden bu sayacın doğrudan long bir yapı elemanında tutulmayıp başka bir yapının elemanı yapıldığını
merak edebilirsiniz. Bunun amacı aslında bu elemanın gizlenmek istenmesidir. Bu atomic_long_t
türüyle belirtilen değerler üzerinde işlemler atomik düzeyde özel fonksiyonlarla yapılmaktadır. Aslında
atomic_long_t türünün atomic_t isimli int türden versiyonu da vardır. Eskiden çekirdeklerde
atomic_long_t yerine yalnızca atomic_t türü bulunuyordu. Sonra atomic_long_t türü de
eklendi. atomic_long_t türü üzerinde atomik işlem yapan fonksiyonların bizim için bu konu bağlamında
önemli olan birkaçını aşağıda veriyoruz:
void atomic_long_set(atomic_long_t *v, long i);
long atomic_long_read(const atomic_long_t *v);
void atomic_long_inc(atomic_long_t *v);
void atomic_long_dec(atomic_long_t *v);
atomic_t ve atomic_long_t türleri hakkında ayrıntıları başka bir başlıkta ele alacağız.
Fonksiyonumuzda en sonunda yeniden çekirdek modundaki fddup nesnesi kullanıcı modundaki prosesin
fddup nesnesine copy_to_user fonksiyonu ile kopyalanmıştır:
if (copy_to_user((struct FDDUP *)arg, &fddup, sizeof(fddup)) != 0)
return -EFAULT;
Fonksiyonumuzdaki döngüde aslında mantıksal bir kusur da vardır. Biz döngüde yalnızca o andaki dosya
betimleyici tablosunda arama yaptık. Halbuki çekirdek aslında başlangıçta küçük bir dosya betimleyici
tablosunu tutarken daha sonra bunu gerektiğinde proses limitinin izin verdiği kadar yükseltebilmektedir.
Halbuki bizim kodumuz bunu göz ardı etmiştir. Yani aslında işin başında anımsayacağınız gibi
max_fds 64 bit sistemlerde 64 elemanlı bir dosya betimleyici tablosunun uzunluğunu tutmaktadır.
Halbuki default durumda prosesin dosya betimleyici tablosu 1024 geçerli uzunluğa sahiptir. O halde
aslında bizim max_fds ile belirtilen dosya betimleyici tablosu elemanlarının hepsi doluysa dosya
betimleyici tablosunu prosesin kaynak limitlerinde belirtilen değere (default durumda 1024) büyütüp
arama işlemini oradan devam ettirmemiz gerekirdi. Ancak bunu biz yapmadık.
Fonksiyonumuzda ilk boş betimleyicinin aranmasının düz mantıkla bir for döngüsü içerisinde —tıpkı
çekirdeğin ilkel versiyonlarındaki gibi— yapıldığına dikkat ediniz. Aslında testi yaptığımız makinedeki
Linux çekirdeğinde anımsayacağınız gibi ilk boş betimleyiciyi hızlı bir biçimde bulabilmek için iki
düzey bitmap kullanılıyordu. Bu versiyonlarda ilk boş betimleyiciyi bulan get_unused_fd_flags
isimli daha yüksek seviyeli bir çekirdek fonksiyonu bulunmaktadır. Bu fonksiyon export edildiği için
aygıt sürücülerden de kullanılabilmektedir. Fonksiyon şöyle yazılmıştır:
int get_unused_fd_flags(unsigned flags)
{
return __get_unused_fd_flags(flags, rlimit(RLIMIT_NOFILE));
}
EXPORT_SYMBOL(get_unused_fd_flags);
Fonksiyonun başka bir fonksiyonu çağırdığını görüyorsunuz. Fonksiyonun flags parametresi boş dosya
betimleyicisini bulurken aynı zamanda dosyaya ilişkin O_CLOEXEC bayrağının da set edilmesini
sağlayabilmektedir. Tabii böyle bir şeyi istemiyorsanız bu parametreye 0 geçebilirsiniz. (Yani bu
fonksiyonun parametresi ya O_CLOEXEC biçiminde ya da 0 biçiminde geçilebilmektedir.)
get_unused_fd_flags fonksiyonu aynı zamanda gerektiğinde dosya betimleyici tablosunu büyütme
işlemini de kendisi yapmaktadır. Dolayısıyla bu yüksek seviyeli fonksiyon hem aygıt sürücüler
tarafından hem de çekirdek kodları üzerinde değişiklik yapacak kişiler tarafından bu tür durumlarda
tercih edilmektedir. get_unused_fd_flags fonksiyonu başarı durumunda yeni boş betimleyiciye,
başarısızlık durumunda ise -EMFILE ya da -ENOMEM değerlerinden birine geri dönmektedir.
Eskiden (örneğin çekirdeğin 2.2, 2.4 ve 2.6 versiyonlarında) get_unused_fd_flags fonksiyonu
yerine flags’siz get_unused_fd fonksiyonu bulunuyordu:
int get_unused_fd(void);
get_unused_fd_flags fonksiyonu çekirdeğin 2.6.23 versiyonunda eklenmiştir.
Aslında çekirdek içerisinde RCU mekanizması eşliğinde files_struct yapısının adresini alarak
current->files->fdt gösterisini elde eden files_fdtable isimli bir çekirdek fonksiyonu da
bulunmaktadır. Bu durumda dosya betimleyici tablosuna şöyle de erişebilirdik:
fdt = files_fdtable(current->files);
fd_table = fdt->fd;
RCU mekanizması eşliğinde dosya nesnesini (struct file nesnesini) dosya betimleyici tablosuna
yerleştiren fd_install isimli export edilmiş yüksek seviyeli bir çekirdek fonksiyonu da
bulunmaktadır:
void fd_install(unsigned int fd, struct file *file);
Eğer işlemler RCU mekanizmasına uyumlu olacaksa dosya betimleyicisinin dosya betimleyici tablosuna
yerleştirilmesi için fd_install fonksiyonu tercih edilmelidir. Linux çekirdeğinde dosyalar kapatılması
close_fd fonksiyonu ile sağlanmatadır. Biz örneğimizde bu fonksiyonu kullandık fakat bu fonksiyonun açıklamasını
başka bir başlık altında yapacağız.
Böylece yukarıdaki fonksiyonu şu hale getirebiliriz:
static long ioctl_test4(struct file *filp, unsigned long arg)
{
struct file *f;
struct FDDUP fddup;
if (copy_from_user(&fddup, (struct FDDUP *)arg, sizeof(fddup)) != 0)
return -EFAULT;
if ((f = fget(fddup.fd)) == NULL)
return -EBADF;
if ((fddup.fd_dup = get_unused_fd_flags(0)) < 0) {
fput(f);
return fddup.fd_dup;
}
fd_install(fddup.fd_dup, f);
if (copy_to_user((struct FDDUP *)arg, &fddup, sizeof(fddup)) != 0) {
close_fd(fddup.fd_dup);
return -EFAULT;
}
/*
fd_table = current->files->fdt->fd;
fd_table[fddup.fd_dup] = f;
*/
return 0;
}
5.8.3. Alıştırmalara İlişkin Aygıt Sürücünün Kaynak Kodu
Yukarıdaki alıştırma işlemlerine ilişkin aygıt sürücü kodunu bir bütün olarak aşağıda veriyoruz:
test-driver.h
#ifndef TEST_DRIVER_H_
#define TEST_DRIVER_H_
#include <linux/stddef.h>
#include <linux/ioctl.h>
struct FDDUP {
int fd;
int fd_dup;
};
#define TEST_DRIVER_MAGIC 't'
#define IOC_TEST1 _IOR(TEST_DRIVER_MAGIC, 0, int)
#define IOC_TEST2 _IOR(TEST_DRIVER_MAGIC, 1, int)
#define IOC_TEST3 _IOWR(TEST_DRIVER_MAGIC, struct FDDUP)
#define IOC_TEST4 _IOWR(TEST_DRIVER_MAGIC, 3, struct FDDUP)
#endif
test-driver.c
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/fdtable.h>
#include <linux/file.h>
#include "test-driver.h"
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kaan Aslan");
MODULE_DESCRIPTION("test-driver");
static int test_driver_open(struct inode *inodep, struct file *filp);
static int test_driver_release(struct inode *inodep, struct file *filp);
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off);
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off);
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg);
static long ioctl_test1(struct file *filp, unsigned long arg);
static long ioctl_test2(struct file *filp, unsigned long arg);
static long ioctl_test3(struct file *filp, unsigned long arg);
static long ioctl_test4(struct file *filp, unsigned long arg);
static dev_t g_dev;
static struct cdev g_cdev;
static struct file_operations g_fops = {
.owner = THIS_MODULE,
.open = test_driver_open,
.read = test_driver_read,
.write = test_driver_write,
.release = test_driver_release,
.unlocked_ioctl = test_driver_ioctl
};
static int __init test_driver_init(void)
{
int result;
printk(KERN_INFO "test-driver module initialization...\n");
if ((result = alloc_chrdev_region(&g_dev, 0, 1, "test-driver")) < 0) {
printk(KERN_INFO "cannot alloc char driver!...\n");
return result;
}
cdev_init(&g_cdev, &g_fops);
if ((result = cdev_add(&g_cdev, g_dev, 1)) < 0) {
unregister_chrdev_region(g_dev, 1);
printk(KERN_ERR "cannot add device!...\n");
return result;
}
return 0;
}
static void __exit test_driver_exit(void)
{
cdev_del(&g_cdev);
unregister_chrdev_region(g_dev, 1);
printk(KERN_INFO "test-driver module exit...\n");
}
static int test_driver_open(struct inode *inodep, struct file *filp)
{
printk(KERN_INFO "test-driver opened...\n");
return 0;
}
static int test_driver_release(struct inode *inodep, struct file *filp)
{
printk(KERN_INFO "test-driver closed...\n");
return 0;
}
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off)
{
printk(KERN_INFO "test-driver read...\n");
return 0;
}
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off)
{
printk(KERN_INFO "test-driver write...\n");
return 0;
}
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
long result;
printk(KERN_INFO "test_driver_ioctl...\n");
switch (cmd) {
case IOC_TEST1:
result = ioctl_test1(filp, arg);
break;
case IOC_TEST2:
result = ioctl_test2(filp, arg);
break;
case IOC_TEST3:
result = ioctl_test3(filp, arg);
break;
case IOC_TEST4:
result = ioctl_test4(filp, arg);
break;
default:
result = -ENOTTY;
}
return result;
}
static long ioctl_test1(struct file *filp, unsigned long arg)
{
struct file *f;
loff_t fpos;
int fd;
fd = (int) arg;
if (fd < 0 || fd >= current->files->fdt->max_fds) {
printk(KERN_INFO "file descriptor is not valid!..\n");
return -EBADF;
}
f = current->files->fdt->fd[fd];
if (f == NULL) {
printk(KERN_INFO "file descriptor is not valid!..\n");
return -EBADF;
}
spin_lock(&fd_file(f)->f_lock);
pos = f->f_pos;
spin_unlock(&fd_file(f)->f_lock);
printk(KERN_INFO "File pointer offset: %lld\n", (long long)pos);
return 0;
}
static long ioctl_test2(struct file *filp, unsigned long arg)
{
struct file *f;
int fd = (int)arg;
if ((f = fget(fd)) == NULL) {
printk(KERN_INFO "file descriptor is not valid!..\n");
return -EBADF;
}
printk(KERN_INFO "File pointer offset: %ld\n", (long)f->f_pos);
fput(f);
return 0;
}
static long ioctl_test3(struct file *filp, unsigned long arg)
{
struct file *f;
struct fdtable *fdt;
struct file **fd_table;
struct FDDUP fddup;
int i;
f = NULL;
if (copy_from_user(&fddup, (struct FDDUP *)arg, sizeof(fddup)) != 0)
return -EFAULT;
fdt = current->files->fdt;
fd_table = fdt->fd;
if (fddup.fd < 0 || fddup.fd >= fdt->max_fds)
return -EBADF;
if (fd_table[fddup.fd] == NULL)
return -EBADF;
for (i = 0; i < fdt->max_fds; ++i)
if (fd_table[i] == NULL) {
f = fd_table[fddup.fd];
fd_table[i] = f;
++f->f_count.counter; /* atomic_long_inc(&f->f_count); */
fddup.fd_dup = i;
break;
}
if (f == NULL)
return -EMFILE;
if (copy_to_user((struct FDDUP *)arg, &fddup, sizeof(fddup)) != 0)
return -EFAULT;
return 0;
}
static long ioctl_test4(struct file *filp, unsigned long arg)
{
struct file *f;
struct FDDUP fddup;
if (copy_from_user(&fddup, (struct FDDUP *)arg, sizeof(fddup)) != 0)
return -EFAULT;
if ((f = fget(fddup.fd)) == NULL)
return -EBADF;
if ((fddup.fd_dup = get_unused_fd_flags(0)) < 0) {
fput(f);
return fddup.fd_dup;
}
fd_install(fddup.fd_dup, f);
/*
fd_table = current->files->fdt->fd;
fd_table[fddup.fd_dup] = f;
*/
if (copy_to_user((struct FDDUP *)arg, &fddup, sizeof(fddup)) != 0) {
close_fd(fddup.fd_dup);
return -EFAULT;
}
return 0;
}
module_init(test_driver_init);
module_exit(test_driver_exit);
Makefile
obj-m += ${file}.o
all:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} modules
clean:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} clean
load
#!/bin/bash
module=$1
mode=666
/sbin/insmod ./${module}.ko ${@:2} || exit 1
major=$(awk "\$2 == \"$module\" {print \$1}" /proc/devices)
rm -f $module
mknod -m $mode $module c $major 0
unload
#!/bin/bash
module=$1
/sbin/rmmod ./${module}.ko || exit 1
rm -f $module
app.c
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "test-driver.h"
void exit_sys(const char *msg);
int main(int argc, char *argv[])
{
int fd_dev;
int fd;
struct FDDUP fddup;
off_t pos;
if (argc != 2) {
fprintf(stderr, "wrong number of arguments!..\n");
exit(EXIT_FAILURE);
}
if ((fd_dev = open("test-driver", O_RDONLY)) == -1)
exit_sys("open");
if ((fd = open(argv[1], O_RDONLY)) == -1)
exit_sys("open");
lseek(fd, 100, 0);
fddup.fd = fd;
if (ioctl(fd_dev, IOC_TEST4, &fddup) == -1)
exit_sys("ioctl");
pos = lseek(fddup.fd_dup, 0, 1);
printf("%jd\n", (intmax_t)pos);
close(fd);
close(fddup.fd);
close(fd_dev);
return 0;
}
void exit_sys(const char *msg)
{
perror(msg);
exit(EXIT_FAILURE);
}
5.9. Çekirdekte Dosyaların Açılması ve Kapatılması Süreci
Bu bölümde sys_open ve sys_close sistem fonksiyonlarından hareketle dosyaların açılması ve kapatılması sürecine
ilişkin çekirdek kodlarını inceleyeceğiz.
5.9.1. sys_open Sistem Fonksiyonunun Çekirdek Gerçekleştirimi
Bir dosya açılırken çekirdek kabaca neler yapmaktadır? Bilindiği gibi kullanıcı modundan open POSIX
fonksiyonuyla bir dosya açılmak istendiğinde open fonksiyonu sys_open sistem fonksiyonunu çağırmaktadır.
Dosya açma işlemi sys_open fonksiyonu tarafından yapılmaktadır. 2.6 çekirdeğinden itibaren
sys_open sistem fonksiyonun kodlarında önemli bir değişiklik olmamıştır. Güncel çekirdeklerde
sys_open fonksiyonu fs/open.c
dosyası içerisinde şöyle tanımlanmıştır:
SYSCALL_DEFINE3(open, const char __user *, filename, int, flags, umode_t, mode)
{
if (force_o_largefile())
flags |= O_LARGEFILE;
return do_sys_open(AT_FDCWD, filename, flags, mode);
}
2.6 çekirdeğinden bu yana asıl açım işlemleri do_sys_open fonksiyonu tarafından yapılmaktadır. Ancak
fonksiyonların kodları üzerinde zamanla çeşitli değişiklikler yapılmıştır. do_sys_open fonksiyonu export
edilmemiştir. Fonksiyonun prototipi şöyledir:
int do_sys_open(int dfd, const char __user *filename, int flags, mode_t mode);
do_sys_open fonksiyonu aynı zamanda openat fonksiyonu (yani sys_openat sistem fonksiyonu) tarafından
da çağrılan ortak bir fonksiyondur. Bu nedenle fonksiyonun birinci parametresi openat fonksiyonundaki
“göreli yol ifadeleri için orijin olarak kullanılacak dosya betimleyicisini” belirtmektedir.
do_sys_open fonksiyonun birinci parametresine dikkat ediniz. Bu parametreye AT_FDCWD özel değeri
geçilmiştir. openat fonksiyonunun birinci parametresindeki betimleyiciye AT_FDCWD özel değeri geçilirse
fonksiyonun tamamen open gibi davrandığını anımsayınız. sys_openat sistem fonksiyonu da güncel
çekirdeklerde fs/open.c dosyasında şöyle tanımlanmıştır:
SYSCALL_DEFINE4(openat, int, dfd, const char __user *, filename, int, flags, umode_t, mode)
{
if (force_o_largefile())
flags |= O_LARGEFILE;
return do_sys_open(dfd, filename, flags, mode);
}
Görüldüğü gibi openat sistem fonksiyonu da aslında do_sys_open fonksiyonunu çağırmaktadır.
Şimdi çağrı zincirinin devam edelim. Güncel çekirdeklerde do_sys_open fonksiyonu fs/open.c dosyasında
şöyle tanımlanmıştır:
long do_sys_open(int dfd, const char __user *filename, int flags, umode_t mode)
{
struct open_how how = build_open_how(flags, mode);
return do_sys_openat2(dfd, filename, &how);
}
Fonksiyonda önce build_open_how fonksiyonu çağrılmıştır. Bu fonksiyon açış bayraklarını ve
erişim haklarını bazı kontroller uygulayarak ek bir yapı içinde toplamaktadır. Fonksiyonun bu işlemden
sonra do_sys_openat2 fonksiyonunu çağırdığını görüyorsunuz. Güncel çekirdeklerde bu fonksiyon da fs/open.c
dosyasında şöyle tanımlanmıştır:
static long do_sys_openat2(int dfd, const char __user *filename,
struct open_how *how)
{
struct open_flags op;
int fd = build_open_flags(how, &op);
struct filename *tmp;
if (fd)
return fd;
tmp = getname(filename);
if (IS_ERR(tmp))
return PTR_ERR(tmp);
fd = get_unused_fd_flags(how->flags);
if (fd >= 0) {
struct file *f = do_filp_open(dfd, tmp, &op);
if (IS_ERR(f)) {
put_unused_fd(fd);
fd = PTR_ERR(f);
} else {
fd_install(fd, f);
}
}
putname(tmp);
return fd;
}
Fonksiyondaki bazı ayrıntıları göz ardı edersek birkaç noktaya dikkatinizi çekmek istiyoruz.
build_open_flags fonksiyonu open fonksiyonuna verilen bayrakları çekirdeğin işleyebilmesi için daha
uygun bir hale getirmektedir. Bu fonksiyon tarafından daha uygun hale getirilen açış bayrakları open_flags
isimli bir yapı nesnesinde saklanmaktadır. getname fonksiyonu ise kullanıcı modundaki yol ifadesini çekirdek
moduna kopyalayarak çekirdek bir yapıya yerleştirmektedir. Bundan sonra yukarıda görmüş olduğumuz
get_unused_fd_flags fonksiyonu çağrılarak ilk boş betimleyici elde edilmiştir. (POSIX standartlarına göre
open fonksiyonunun dosya betimleyici tablosundaki ilk boş betimleyiciyi vermek zorunda olduğuna dikkat
ediniz.) Bundan sonra bütün geri kalan önemli işlemler do_filp_open fonksiyonu tarafından yapılmaktadır.
do_sys_open ve do_sys_openat2 fonksiyonları aygıt sürücüler için export edilmemiştir. Ancak
do_filp_open fonksiyonu export edilmiş bir fonksiyondur. Güncel çekirdeklerdeki bu çağrı silsilesini şöyle
gösterebiliriz:
Akış do_filp_open fonksiyonuna geldiğinde artık dosya betimleyici tablosunda boş betimleyici bulunmuştur.
filp sözcüğü Linux çekirdeklerinde dosya nesnesini (yani struct file nesnesi) gösteren göstericiler için
kullanılmaktadır. (Yani filp sözcüğü struct file * anlamında kullanılmaktadır.)
do_filp_open fonksiyonu güncel çekirdeklerde fs/namei.c dosyasında şöyle tanımlanmıştır:
struct file *do_filp_open(int dfd, struct filename *pathname,
const struct open_flags *op)
{
struct nameidata nd;
int flags = op->lookup_flags;
struct file *filp;
set_nameidata(&nd, dfd, pathname, NULL);
filp = path_openat(&nd, op, flags | LOOKUP_RCU);
if (unlikely(filp == ERR_PTR(-ECHILD)))
filp = path_openat(&nd, op, flags);
if (unlikely(filp == ERR_PTR(-ESTALE)))
filp = path_openat(&nd, op, flags | LOOKUP_REVAL);
restore_nameidata();
return filp;
}
Fonksiyon kabaca şu bilgileri parametre yoluyla almaktadır:
Göreli yol ifadelerinin nereden itibaren çözüleceğine ilişkin dosya betimleyicisini
Açılacak dosyanın yol ifadesini
Dosya açış bayraklarını
do_filp_open fonksiyonu çekirdek modülleri ve aygıt sürücüler için export edilmemiştir.
Linux çekirdeklerinde çok eskiden beri çekirdek modülleri aygıt sürücüler tarafından kullanım için
tasarlanmış filp_open isimli bir fonksiyon da bulunmaktadır. do_filp_open fonksiyonu çekirdek tarafından kullanılan
bir fonksiyondur. Halbuki filp_open fonksiyonu aygıt sürücüler tarafından kullanılabilsin diye
tasarlanmıştır. do_filp_open fonksiyonu yol ifadesini kullanıcı alanından çekerken filp_open
fonksiyonunda yol ifadesi zaten çekirdek alanı içerisinde bulunmak zorundadır. Tabii filp_open fonksiyonu da
nihayetinde do_filp_open fonksiyonunu çağırmaktadır. Güncel çekirdeklerde filp_open fonksiyonu
fs/open.c dosyasında şöyle tanımlanmıştır:
struct file *filp_open(const char *filename, int flags, umode_t mode)
{
struct filename *name = getname_kernel(filename);
struct file *file = ERR_CAST(name);
if (!IS_ERR(name)) {
file = file_open_name(name, flags, mode);
putname(name);
}
return file;
}
EXPORT_SYMBOL(filp_open);
filp_open fonksiyonunun parametrelerinin open fonksiyonuna (dolayısıyla sys_open sistem fonksiyonuna)
benzediğine dikkat ediniz. filp_open fonksiyonunun birinci parametresi olan yol ifadesi kullanıcı modunda bir
adres değil çekirdek modunda bir adres belirtmektedir. Buradaki file_open_name fonksiyonu da fs/open.c
dosyasında şöyle tanımlanmıştır:
struct file *file_open_name(struct filename *name, int flags, umode_t mode)
{
struct open_flags op;
struct open_how how = build_open_how(flags, mode);
int err = build_open_flags(&how, &op);
if (err)
return ERR_PTR(err);
return do_filp_open(AT_FDCWD, name, &op);
}
Görüldüğü gibi bu fonksiyon da aslında çekirdek alanındaki yol ifadesini uygun biçime dönüştürerek
do_filp_open fonksiyonunu çağırmaktadır. do_filp_open fonksiyonun hangi fonksiyonlar tarafından
çağrıldığını aşağıdaki şekille görselleştirmek istiyoruz:
Uyarı
Burada son çekirdek sürümlerine (7’li sürümleri kastediyoruz) ilişkin bir uyarıda bulunmak istiyoruz.
do_filp_open fonksiyonu çok eskiden beri Linux çekirdeklerinde bulunmaktadır. Ancak çekirdeğin 7’li
versiyonlarından itibaren bu fonksiyonun ismi do_file_open biçiminde değiştirilmiştir. Buna dikkat ediniz.
Çekirdek modülleri ve aygıt sürücüler için bulundurulmuş olan filp_open fonksiyonu çağrıldığında
bir dosya nesnesi oluşturulup o dosya nesnesinin adresi (yani struct file nesnesinin adresi) geri dönüş değeri olarak
verilmektedir. filp_open fonksiyonunun parametrik yapısına dikkat ediniz:
struct file *filp_open(const char *filename, int flags, umode_t mode);
filp_open fonksiyonunun herhangi bir prosesle ilişkili bir dosya açmamaktadır. Yani bu fonksiyon
oluşturduğu bu dosya nesnesinin adresini herhangi bir prosesin dosya betimleyici tablosuna yazmamaktadır. Açılan
dosya herhangi bir proses tarafından kullanılabilecek bir dosya değildir. Bu dosya yalnızca çekirdek modülleri ve
aygıt sürücüler tarafından kullanılabilmektedir. filp_open fonksiyonuyla açılmış olan dosyalar
filp_close fonksiyonuyla kapatılabilirler. Güncel çekirdeklerde filp_close fonksiyonu da fs/open.c
içerisinde şöyle tanımlanmıştır:
int filp_close(struct file *filp, fl_owner_t id)
{
int retval;
retval = filp_flush(filp, id);
fput_close(filp);
return retval;
}
EXPORT_SYMBOL(filp_close);
filp_open fonksiyonu ile çekirdek modülü ya da aygıt sürücü bir dosyayı açtığında artık o
dosyadan okuma ve o dosyaya yazma işlemleri güncel çekirdeklerde fs/read_write.c dosyası içerisindeki kernel_read ve
kernel_write fonksiyonları yoluyla yapılmaktadır. Bu fonksiyonların da prototipleri şöyledir:
ssize_t kernel_read(struct file *file, void *buf, size_t count, loff_t *pos);
ssize_t kernel_write(struct file *file, const void *buf, size_t count, loff_t *pos);
Fonksiyonların parametrik yapılarının read ve write POSIX fonksiyonlarını andırdığına dikkat ediniz.
Ancak bu fonksiyonlar dosya betimleyicisini değil dosya nesnesinin adresini parametre olarak almaktadır. Ayrıca
fonksiyonlar dosya göstericisinin gösterdiği yerden itibaren değil son parametreleri ile belirtilen offset’ten
işlemlerini yapmaktadır. Bu fonksiyonlardaki aktarım adresleri kullanıcı modundaki adresler değil çekirdek
modundaki adreslerdir. Her ne kadar bu fonksiyonlar zaten dosya göstericisini de parametre olarak alıyorsa da
dosya göstericisini konumlandırmak için ayrıca vfs_llseek isimli bir fonksiyon da bulunmaktadır:
loff_t vfs_llseek(struct file *file, loff_t offset, int whence);
kernel_read, kernel_write ve vfs_llseek fonksiyonlarının hepsi export edilmiş durumdadır.
Aşağıda çekirdek modülü içerisinde dosya işlemlerinin yapılmasına yönelik basit bir örnek veriyoruz.
İşlemler çekirdek modülünün init fonksiyonunda yapılmaktadır:
static int test_module_init(void)
{
struct file *f;
char *buf;
ssize_t nread;
loff_t pos;
if ((f = filp_open("/etc/hostname", O_RDONLY, 0)) == NULL) {
printk(KERN_INFO "cannot open file!...\n");
return PTR_ERR(f);
}
if ((buf = kzalloc(100 + 1, GFP_KERNEL)) == NULL) {
printk(KERN_INFO "cannot allocate memory!...\n");
filp_close(f, NULL);
return -ENOMEM;
}
pos = 0;
if ((nread = kernel_read(f, buf, 100, &pos)) < 0) {
kfree(buf);
filp_close(f, NULL);
return (int)nread;
}
buf[nread] = '\0';
printk(KERN_INFO "%s\n", buf);
kfree(buf);
filp_close(f, NULL);
return 0;
}
Burada dosyanın filp_open fonksiyonuyla açıldığını, kernel_read fonksiyonuyla dosyadan
okuma yapıldığını ve dosyanın filp_close fonksiyonuyla kapatıldığını görüyorsunuz. kzalloc fonksiyonu çekirdek alanında
içi 0’larla dolu dinamik tahsisat yapmaktadır. Modülü yükledikten sonra okunanları görmek için dmesg komutunu
çalıştırmalısınız.
Çekirdek modülünün tüm kodları aşağıda verilmektedir:
test_module.c
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/sched/signal.h>
MODULE_LICENSE("GPL");
static int test_module_init(void);
static void test_module_exit(void);
static int test_module_init(void)
{
struct file *f;
char *buf;
ssize_t nread;
loff_t pos;
if ((f = filp_open("/etc/hostname", O_RDONLY, 0)) == NULL) {
printk(KERN_INFO "cannot open file!...\n");
return PTR_ERR(f);
}
if ((buf = kzalloc(100 + 1, GFP_KERNEL)) == NULL) {
printk(KERN_INFO "cannot allocate memory!...\n");
filp_close(f, NULL);
return -ENOMEM;
}
pos = 0;
if ((nread = kernel_read(f, buf, 100, &pos)) < 0) {
kfree(buf);
filp_close(f, NULL);
return (int)nread;
}
buf[nread] = '\0';
printk(KERN_INFO "%s\n", buf);
kfree(buf);
filp_close(f, NULL);
return 0;
}
static void test_module_exit(void)
{
printk(KERN_INFO "test_module_exit...\n");
}
module_init(test_module_init);
module_exit(test_module_exit);
Makefile
obj-m += ${file}.o
all:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} modules
clean:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} clean
5.9.2. Çekirdeğin 0.01 Versiyonundaki sys_open Fonksiyonu
Şimdi yeniden çekirdeğin öğrenci ödevi gibi olan ilkel 0.01 versiyonundaki sys_open fonksiyonuna göz
gezdirelim:
int sys_open(const char * filename,int flag,int mode)
{
struct m_inode * inode;
struct file * f;
int i,fd;
mode &= 0777 & ~current->umask;
for(fd=0 ; fd<NR_OPEN ; fd++)
if (!current->filp[fd])
break;
if (fd>=NR_OPEN)
return -EINVAL;
current->close_on_exec &= ~(1<<fd);
f=0+file_table;
for (i=0 ; i<NR_FILE ; i++,f++)
if (!f->f_count) break;
if (i>=NR_FILE)
return -EINVAL;
(current->filp[fd]=f)->f_count++;
if ((i=open_namei(filename,flag,mode,&inode))<0) {
current->filp[fd]=NULL;
f->f_count=0;
return i;
}
/* ttys are somewhat special (ttyxx major==4, tty major==5) */
if (S_ISCHR(inode->i_mode))
if (MAJOR(inode->i_zone[0])==4) {
if (current->leader && current->tty<0) {
current->tty = MINOR(inode->i_zone[0]);
tty_table[current->tty].pgrp = current->pgrp;
}
} else if (MAJOR(inode->i_zone[0])==5)
if (current->tty<0) {
iput(inode);
current->filp[fd]=NULL;
f->f_count=0;
return -EPERM;
}
f->f_mode = inode->i_mode;
f->f_flags = flag;
f->f_count = 1;
f->f_inode = inode;
f->f_pos = 0;
return (fd);
}
Bu ilkel versiyonda sistemde neredeyse modern işletim sistemlerinin sahip olduğu hiçbir önbellek sistemi ve hızlandırıcı unsur yoktur. Fonksiyon işlemine şöyle başlatılmıştır:
mode &= 0777 & ~current->umask;
Burada önce prosesin umask değeri ile dosya açış modu maskelenmiştir. Sonra dosya betimleyici tablosundaki
ilk boş betimleyici bir döngü ile elde edilmiştir:
for(fd=0 ; fd<NR_OPEN ; fd++)
if (!current->filp[fd])
break;
if (fd>=NR_OPEN)
return -EINVAL;
Bu ilkel versiyonda zaten prosesin açabileceği dosya sayısı (NR_OPEN değeri) 20 idi. Bundan sonra prosesin
close-on-exec bayrağı reset edilmiştir:
current->close_on_exec &= ~(1<<fd);
Tüm dosyaların close-on-exec bayrakları task_struct içerisindeki unsigned long türden close_on_exec
elemanında tutulmaktadır. Zaten bu versiyonda prosesin açabileceği dosya sayısı 20 ile kısıtlıdır.
Bu ilkel versiyonda henüz çekirdekte bir heap sistemi yoktu. Dolayısıyla bütün dosya nesneleri baştan statik düzeyde bir dizide saklanmıştır:
struct file file_table[NR_FILE];
Bütün dosya nesnelerinin toplam sayısı da (NR_FILE değeri) 64’tü. Fonksiyonda daha sonra bu 64 dosya
betimleyicisi dolaşılarak sıralı arama ile boş olan bir tanesi elde edilmiştir:
f=0+file_table;
for (i=0 ; i<NR_FILE ; i++,f++)
if (!f->f_count) break;
if (i>=NR_FILE)
return -EINVAL;
Dosya nesnesinin o zamanlarda da f_count isimli bir sayaç elemanı bulunmaktaydı. Burada sayacı 0 olan dosya
nesnesinin elde edildiğine dikkat ediniz. Bundan sonra bu nesnenin adresi dosya betimleyici tablosundaki ilgili
betimleyicinin belirttiği dizi elemanına yerleştirilmiştir:
(current->filp[fd]=f)->f_count++;
Bu noktada henüz dosya nesnesinin elemanlarına atamalar yapılmamıştır. Bu versiyonda dosya açım işleminin
büyük kısmı open_namei isimli fonksiyon tarafından yapılmaktadır:
if ((i=open_namei(filename,flag,mode,&inode))<0) {
current->filp[fd]=NULL;
f->f_count=0;
return i;
}
open_namei fonksiyonu isimsel olarak uzun süre kullanılmıştır. Nihayet bu ilkel versiyonda dosya nesnesinin
elemanlarına ilk değerler verilerek fonksiyon dosya betimleyicisiyle geri döndürülmüştür:
f->f_mode = inode->i_mode;
f->f_flags = flag;
f->f_count = 1;
f->f_inode = inode;
f->f_pos = 0;
return (fd);
5.9.3. sys_close Sistem Fonksiyonunun Çekirdek Gerçekleştirimi
Peki prosesin sys_open sistem fonksiyonuyla açtığı bir dosya nasıl kapatılmaktadır? Dosya kapatılırken
çekirdeğin dosya betimleyici tablosunda ilgili betimleyicinin boşaltması, dosyanın blokları page cache
içerisinde kirlenmiş (dirty) olarak bulunuyorsa onların da flush etmesi gerekir. Ancak dosya nesnesi başka
prosesler tarafından da (alt prosesleri kastediyoruz) kullanılabildiği için ve dup gibi fonksiyonlarla
çiftlenmiş olabileceği için doğrudan serbest bırakılmamakta yalnızca sayacı eksiltilmektedir. Tabii dosya
betimleyicisi serbest bırakıldığında aynı zamanda artık bu dosya betimleyicisinin boş olduğunu gösteren ilgili
bitmap’lerde de güncellemeler yapılmaktadır. Kapatılan dosyaların dentry ve inode nesnesi üzerinde de bazı
güncellemeler yapılmaktadır. Güncel çekirdeklerde sys_close fonksiyonu fs/open.c dosyasında şöyle
tanımlanmıştır:
SYSCALL_DEFINE1(close, unsigned int, fd)
{
int retval;
struct file *file;
file = file_close_fd(fd);
if (!file)
return -EBADF;
retval = filp_flush(file, current->files);
/*
* We're returning to user space. Don't bother
* with any delayed fput() cases.
*/
fput_close_sync(file);
if (likely(retval == 0))
return 0;
/* can't restart close syscall because file table entry was cleared */
if (retval == -ERESTARTSYS ||
retval == -ERESTARTNOINTR ||
retval == -ERESTARTNOHAND ||
retval == -ERESTART_RESTARTBLOCK)
retval = -EINTR;
return retval;
}
Bu fonksiyonda kabaca şunlar yapılmaktadır:
file_close_fdfonksiyonu ile prosesin dosya betimleyici tablosundaki ilgili betimleyiciye ilişkin adreseNULLyerleştirilir ve betimleyici için boş betimleyicilerin hızlı bulunmasını sağlayan iki düzey bitmap’te güncellemeler yapılır. Bu fonksiyon aynı zamanda betimleyiciye ilişkin dosya nesnesinin adresini de geri döndürmektedir.filp_flushfonksiyonu dosyanın page cache içerisinde bulunan kirlenmiş bloklarını flush etmektedir. Dosyanın metadata bilgileri de bu sırada flush edilmektedir.fput_close_syncfonksiyonu dosya nesnesinin sayacını azaltıp dosyaya ilişkin dentry ve inode nesneleri üzerinde ayrıntıları daha sonra anlatılacak olan bazı güncellemeleri yapmaktadır.
5.10. Yol İfadelerinin Çözümlenmesi ve Dentry Önbelleğinin Organizasyonu
İşletim sistemlerinde bir yol ifadesi verildiğinde çekirdek, yol ifadesine ilişkin dosya ya da dizinin ve o
dosya ya da dizinin içinde bulunduğu dizininin dentry ve inode nesnelerini bulmaya çalışır. (Bir dizindeki
dosya ya da dizin üzerinde işlem yapıldığında o dosya ya da dizinin içerisinde bulunduğu dizinler üzerinde
de işlemlerin yapılması gerekebilmektedir.) Bu sürece işletim sistemlerinde yol ifadesinin çözümlenmesi
(pathname resolution) ya da yol ifadesinin aranması (pathname lookup) denilmektedir. Örneğin open
fonksiyonuyla aşağıdaki gibi bir dosya açmak isteyelim:
fd = open("/home/kaan/Study/LinuxKernel/sample.c", O_RDONLY);
Çekirdek "/home/kaan/Study/LinuxKernel/sample.c" biçiminde bir yol ifadesini aldığında
öncelikle bu yol ifadesinin hedefi olan dosya ya da dizinin (burada sample.c) ve o dosya ya da
dizinin içinde bulunduğu dizinin (burada "LinuxKernel") inode ve dentry nesnelerini bulmaya çalışır.
Çekirdek bu işlemi bir döngü içerisinde yol ifadesini yol bileşenlerine (path component) ayırarak
adım adım gerçekleştirmektedir. Yukarıdaki yol ifadesinin yol bileşenleri şunlardır:
"home"
"kaan"
"Study"
"LinuxKernel"
"sample.c"
Tabii çekirdeğin bu yol bileşenlerini tek tek doğrulaması da gerekmektedir. Örneğin burada "kaan" yol
bileşeninin bir dizin belirtmesi gerekir. Eğer kaan dizin girişi "home" dizinin altında varsa ama bir
dosya belirtiyorsa (yani bir dizin belirtmiyorsa) çözümleme işlemine devam etmenin bir anlamı yoktur.
Ayrıca çekirdeğin yol ifadesini çözümlerken ilgili dizinler için erişim haklarını da kontrol etmesi
gerekmektedir. Bir yol ifadesindeki tüm dizinlerin "x" hakkına sahip olması gerektiğini anımsayınız.
Yol ifadelerinin çözümlenmesi sırasında yol bileşenleri öncelikle dentry önbelleğinde (dentry cache)
aranmaktadır. Örneğin “kökün altında home dizini var mı?” araması yapılırken "home" dizinine ilişkin
dentry nesnesi dentry önbelleğinden hızlı bir biçimde elde edilebilmektedir. İzleyen paragraflarda da
açıklayacağımız gibi dentry önbelleği içerisindeki bir dentry nesnesi “negatif değilse” zaten ona ilişkin
inode nesnesi de inode önbelleği içerisinde bulunmaktadır. Böylece pek çok yol ifadesi aslında hiç diske
başvurulmadan dentry ve inode önbellek mekanizması sayesinde hızlı bir biçimde çözülebilmektedir. Tabii
bir yol bileşeni bu önbelleklerde yoksa bu durumda artık disk okumaları yapılıp ilgili yol bileşenine
ilişkin dentry ve inode nesneleri önbelleklere alınacaktır. Daha önceden de belirttiğimiz gibi aslında
diskte son okunan bloklar da “sayfa önbelleğinin (page cache)” içerisindedir. Disk okuması sırasında
hemen diske yönelinmemekte önce bu sayfa önbelleğine bakılmaktadır. Şimdi yol ifadesinin bu önbellek
sistemleri kullanılarak nasıl çözüldüğüne ilişkin örnek verelim. Yol ifadesi aşağıdaki gibi olsun:
"/home/kaan/Study/LinuxKernel/sample.c"
Çekirdek önce dentry önbelleğinde üst dizini kök olan "home" isminde dizin belirten bir giriş var mı
diye arama yapar. Bu girişin bulunduğunu düşünelim. Bundan sonra çekirdek bu sefer üst dizini "home"
olan "kaan" isminde dizin belirten bir giriş var mı diye bakar. Aramalar böyle devam eder. Örneğin
çekirdeğin üst dizini "LinuxKernel" olan "sample.c" isimli girişi dentry önbelleğinde bulamadığını
varsayalım. Bu durumda artık gerçekten bu bilgiler diskten alınacak ve "sample.c" dosyasına ilişkin
dentry nesnesi ve inode nesnesi ilgili önbelleklere yerleştirilecektir.
Yol ifadeleri çözümlenirken her yol bileşeni önce dentry önbelleğinde (dentry cache) aranmaktadır. Eğer yol bileşeni dentry önbelleğinde varsa doğrudan oradan alınarak çözümleme işlemine devam edilir. Eğer yol bileşeni dentry önbelleğinde yoksa disk okuması yapılarak bir dentry nesnesi oluşturulur ve tabii yeni oluşturulan nesne de dentry önbelleğine yerleştirilir. Örneğin aşağıdaki gibi bir yol ifadesi olsun:
"/home/kaan/Study/LinuxKernel/sample.c"
Burada kökün altında "home" isimli yol bileşeni dentry önbelleğinde varsa hemen oradan alınır. Benzer
biçimde "home" dizininin altında "kaan" isimli dizin için dentry önbelleğinde bir dentry nesnesi zaten
varsa hemen bu nesne oradan alınacaktır. Ancak örneğin "Study" yol bileşenine ilişkin bir dentry nesnesi
dentry önbelleğinde yoksa artık bu yol bileşeni için dentry nesnesi disk okuması yapılarak elde edilecek
ve dentry önbelleğine yerleştirilecektir. Böylece çok kullanılan yol bileşenleri zamanla dentry
önbelleği içerisinde biriktirilmiş olmaktadır. Bu da yol ifadelerinin çözümlenmesini oldukça
hızlandırmaktadır. Dentry önbellek sistemi Linux çekirdeklerine 2’li versiyonlarla eklenmiştir. Bunun
öncesinde dentry nesneleri bir önbellek sisteminde biriktirilmiyordu. Her zaman tekrar tekrar bu bilgiler
disk işlemi yapılarak (tabii sayfa önbelleğine (page cache) de bakılarak) elde ediliyordu.
5.10.1. dentry Yapısının Dentry Önbelleği İle İlgili Elemanları
Önclikle güncel çekirdeklerdeki dentry yapısını anımsatmak istiyoruz:
struct dentry {
/* ... */
struct qstr d_name;
union shortname_store d_shortname;
struct dentry *d_parent;
struct hlist_node d_sib; /* child of parent list */
struct hlist_head d_children; /* our children */
struct inode *d_inode;
struct lockref d_lockref; /* per-dentry lock and refcount
* keep separate from RCU lookup area if
* possible!
*/
struct super_block *d_sb;
struct hlist_bl_node d_hash; /* lookup hash list */
/* ... */
};
Yapının qstr elemanının yol bileşeninin (yani dizin girişinin) ismini tuttuğunu anımsayınız. qstr
yapısı güncel çekirdeklerde şöyle bildirilmiştir:
struct qstr {
union {
struct {
HASH_LEN_DECLARE;
};
u64 hash_len;
};
const unsigned char *name;
};
Eskiden bu yapı şöyle bildirilmişti:
struct qstr {
unsigned int hash;
unsigned int len;
const unsigned char *name;
};
5.10.1.1. Dentry Nesnelerinde Dizin Girişi İsminin Saklanması
Günümüz çekirdeklerinde dentry önbelleği için kullanılan hash algoritması biraz karmaşık hale
gelmiştir. Bu durum qstr yapısının da değişmesine yol açmıştır. Dentry nesnesi içerisindeki
qstr yapısında ilgili dizin girişinin ismi (name elemanını kastediyoruz), bunun byte uzunluğu
(len elemanını kastediyoruz) ve ilgili ismin hash değeri tutulmaktadır. Burada ismin başlangıç
adresinin yanı sıra neden aynı zamanda onun byte uzunluğunun da tutulduğunu merak edebilirsiniz. Linux’un
dosya sistemi farklı dosya sistemlerini destekleyecek biçimde genel oluşturulmuştur. Bazı dosya
sistemlerinde ismin sonunda null karakterin bulundurulması uygun olmayabilmektedir. Bu nedenle buradaki
ismin sonunda null karakter olmak zorunda olmadığı için ayrıca ismin uzunluğu da saklanmıştır. Aynı
zamanda isim uzunluğunun saklanması hash tablosunda arama yapılırken de performans kazancı sağlamaktadır.
qstr içerisindeki hash değeri dentry nesnesi için oluşturulan bütünsel hash değeri değil yalnızca
buradaki ismin hash değeridir. Dentry nesnelerinin bütünsel hash değerleri o dizin girişinin içinde
bulunduğu dizine ilişkin dentry nesnesinin adresi de kullanılarak oluşturulmaktadır. Bu konuyu izleyen
paragraflarda açacağız.
İki dizin girişinin isimlerinin karşılaştırılmak istendiğini varsayalım (çekirdekte bu durumla sık
karşılaşılmaktadır). Bildiğiniz gibi iki yazının karşılaştırılması bir döngü içerisinde onların
karşılıklı karakterlerinin karşılaştırılması yoluyla yapılmaktadır. Oysa karşılaştırma işleminden önce
bunların hash değerlerine ve uzunluklarına bakılarak bu işlem hızlandırılabilir. Yani önce isimlerin hash
değerleri, sonra isimlerin uzunlukları karşılaştırılabilir. Eğer isimlerin hash değerleri ve uzunluklar
aynıysa karşılıklı karakterlerin karşılaştırması aşamasına geçilebilir. Örneğin "mehmet.c" dizin girişi
ismi ile "mehtap.c" dizin girişi isminin karşılaştırılacağını düşünelim. Bunların önce hash değerlerine,
sonra uzunluklarına bakılır. Bunların hash değerleri ve uzunlukları aynıysa karşılıklı karakterler
karşılaştırılır. Tabii isimden hash değerinin elde edilmesi de bir çaba gerektirmektedir. Fakat çekirdek
çoğu durumda zaten karşılaştırılacak isim için hash değerini elde etmek zorundadır. Ancak
karşılaştırılacak isim için hash değerinin elde edilmesi gerekmiyorsa hash karşılaştırması yapılmadan
isimlerin uzunluklarına bakılıp, uzunluklar eşit değilse karşılıklı karakterlerin karşılaştırılması
işlemine geçilir.
Güncel çekirdeklerdeki qstr yapısı içerisindeki birliğin ve yapının anonim (anonymous) olduğuna
dikkat ediniz. Buradaki HASH_LEN_DECLARE makrosu şöyle define edilmiştir:
#define HASH_LEN_DECLARE u32 hash; u32 len
Dolayısıyla aslında burada hash_len elemanı bütünü, hash ve len elemanları ise bütünün
parçalarını belirtmektedir. Yani aslında bu yapının eski çekirdeklerdeki qstr yapısı ile
organizasyonel bir farklılığı yoktur. Bu yapıda yalnızca hash değeri ile uzunluk 64 bit içerisinde
birleştirilmiştir. Böylece hash değeri ile uzunluk bilgisi 64 bit sistemlerde tek hamlede (tek bir
makine komutuyla) karşılaştırılabilmektedir.
Bir dentry nesnesinin isminin tutulacağı alan çekirdeğin heap sisteminde kmalloc fonksiyonu ile tahsis edilmektedir.
Ancak bu konuda bir zaman kazancı sağlayabilmek amacıyla kısa dizin girişi isimleri doğrudan dentry yapısının
içerisindeki küçük bir dizide saklanmaktadır. Güncel çekirdeklerde yapının d_shortname elemanı bu
diziyi barındırmaktadır:
union shortname_store {
unsigned char string[DNAME_INLINE_LEN];
unsigned long words[DNAME_INLINE_WORDS];
};
Buradaki string elemanı DNAME_INLINE_LEN uzunluğundadır. DNAME_INLINE_LEN ise güncel
çekirdeklerde şöyle define edilmiştir:
#define DNAME_INLINE_LEN (DNAME_INLINE_WORDS*sizeof(unsigned long))
#ifdef CONFIG_64BIT
# define DNAME_INLINE_WORDS 5
#else
# ifdef CONFIG_SMP
# define DNAME_INLINE_WORDS 9
# else
# define DNAME_INLINE_WORDS 11
# endif
#endif
Bugünkü 64 bit Linux sistemlerinde bu dizi 40 byte uzunluğunda, 32 bit sistemlerde ise 36 byte ya da 44
byte uzunluğundadır. Bu durumda çekirdek her zaman dizin girişi ismini qstr yapısının name
elemanının gösterdiği yerde arar. İşin başında bu name elemanı zaten dentry içerisindeki bir diziyi
göstermektedir. Ancak eğer bu dizinin uzunluğu isim için yetmezse çekirdeğin heap alanında isim için
tahsisat yapılır, isim o tahsis edilmiş alana kopyalanır ve yapının bu name elemanı da o alanı
gösterir hale getirilir. (Biz bu temayı dosya betimleyici tablosu ve close-on-exec dizisinin tahsis
edilmesi konusunda da görmüştük.) Eski çekirdeklerde bu küçük dizi doğrudan dentry yapısının d_iname
elemanında tutuluyordu.
5.10.1.2. Dentry Nesnelerindeki Hiyerarşik İlişkiler: d_parent, d_sib ve d_children
Bir dentry nesnesine ilişkin üst dizinin dentry nesnesi de genellikle dentry önbelleğinde
bulunmaktadır. Ancak bunun bir garantisi yoktur. Yol ifadesi çözümlenirken üst dizinlere ilişkin dentry
nesneleri de dentry önbelleğine yerleştirilmektedir. (Ancak daha sonra üst dizine ilişkin dentry nesnesi
az kullanıldığından dolayı dentry önbelleğinden atılmış da olabilir.) İşte dentry yapısının d_parent
elemanı ilgili dizin girişinin içinde bulunduğu dizinin dentry nesnesinin adresini tutmaktadır. O halde
çekirdek bir dentry nesnesini dentry önbelleğinde bulursa onun üst dizinine ilişkin dentry nesnesine
hızlı bir biçimde erişebilmektedir. Aynı durum yapının d_sib ve d_children elemanları için de
benzerdir. Yapının d_sib elemanı aynı dizindeki dizin girişlerine ilişkin kardeş dentry nesnelerinin
tutulduğu bağlı liste düğümüdür. Kardeş dentry nesnelerinin kök düğümü de yapının d_children
elemanında saklanmaktadır. Burada bağlı liste için list_head yerine hlist_node yapısı kullanılmış
olsa da aslında bu elemanların hash tablosuyla bir ilgisi yoktur. Bu elemanlar bağlı liste düğümleri
belirtmektedir. Çekirdek bir dizinin altındaki girişleri gözden geçirmek istediğinde dizine ilişkin
dentry nesnesini bulup onun d_children bağlı listesini dolaşmaktadır. Tabii bu bağlı listede
dizindeki tüm dizin girişlerine ilişkin dentry nesnelerinin hepsi dentry önbelleğinde bulunmak zorunda
değildir. Ancak arama sırasında olmayanlar zaten diskten okunup önbelleğe alınmaktadır.
Dentry nesnelerinin ilişkin olduğu inode nesnelerinin adresleri dentry yapısının d_inode elemanında
tutulmaktadır. Dentry nesnelerinin yalnızca yol ifadelerinin çözümlenmesi gibi işlemlerde kullanıldığına
dikkat ediniz. Dosya üzerinde işlem yapabilmek için o dosyaya ilişkin inode nesnesinin elde edilmesi
gerekmektedir.
5.10.1.3. Dentry Nesnelerinin Sayaçları ve Kilitlenmesi: d_lockref
Pek çok çekirdek nesnesinde olduğu gibi dentry nesnelerinde de bir sayaç vardır. Güncel çekirdeklerde bu
sayaç yapının lockref yapısı türünden d_lockref elemanında tutulmaktadır. Eski çekirdeklerde bu
sayaç doğrudan int ya da unsigned int türünden d_count elemanında tutuluyordu. Güncel
çekirdeklerde bu sayaç lockref yapısı içerisindeki spinlock nesnesi ile korunmaktadır:
struct lockref {
union {
#if USE_CMPXCHG_LOCKREF
aligned_u64 lock_count;
#endif
struct {
spinlock_t lock;
int count;
};
};
};
Eski çekirdeklerde RCU mekanizması bu kadar yoğun kullanılmıyordu. Bu nedenle bu sayaç dentry yapısının
içerisindeki nesnenin diğer elemanlarını da koruyan d_lock nesnesi yoluyla korunuyordu.
5.10.1.4. Dentry Nesnelerinde Dosya Sistemi Bilgisinin Saklanması: d_sb
Her dentry nesnesi bir dosya sisteminin içerisindedir. UNIX/Linux sistemlerinde tek bir dizin ağacının
bulunduğunu anımsayınız. Farklı dosya sistemleri aynı ağaca mount edilmektedir. Ağacın bir dizini bir
dosya sisteminin içerisindeyken diğer bir dizini başka bir dosya sisteminin (ya da disk bölümünün)
içerisinde olabilir. İşte her dentry nesnesinin hangi dosya sisteminin (ya da disk bölümünün) içerisinde
olduğu dentry nesnesinin super_block yapısı türünden d_sb elemanında tutulmaktadır. super_block
yapısı bir dosya sisteminin bilgilerini tutan bir yapıdır. Her mount işleminde —eğer daha önce
yaratılmadıysa— bir super_block nesnesi yaratılmaktadır. super_block yapısı ileride ayrıntılı bir
biçimde ele alınacaktır.
Not
Aslında sizin de gördüğünüz gibi çekirdeğin dosya sistemi nesne yönelimli bir tasarımı andırmaktadır. Ancak işletim sisteminin çekirdekleri C++ gibi C’den daha yüksek seviyeli nesne yönelimli dillerle kodlanmazlar. Bu dillerdeki yüksek seviye kontrol kaybına yol açabilmektedir. Rust ise daha önceden de belirttiğimiz gibi yeni çekirdeklerde halen çok çok küçük bir oranda kullanılmaktadır.
5.10.2. Dentry Önbelleğinin Yapısı
Şimdi dentry önbelleğinin nasıl organize edildiği üzerinde duralım. (Dentry önbelleğine İngilizce
kısaca dcache de denilmektedir.) Dentry önbelleği bir hash tablosu biçiminde oluşturulmuştur. Bu hash
tablosunun adresi güncel çekirdeklerde fs/dcache.c dosyası içerisinde dentry_hashtable global
değişkeninde tutulmaktadır:
static struct hlist_bl_head *dentry_hashtable __ro_after_init __used;
Tanımdaki __ro_after_init ve __used belirleyicileri gcc’ye özgüdür. 2.2 ve 2.4 çekirdeklerinde
dentry hash tablosu şöyle tanımlanmıştı:
static struct list_head *dentry_hashtable;
2.6 çekirdeklerindeki tanımlama ise şöyleydi:
static struct hlist_head *dentry_hashtable __read_mostly;
2.6 çekirdeklerinin son versiyonlarında bu tanımlama değiştirilerek güncel çekirdeklerdekine benzer hale getirilmiştir.
Güncel çekirdeklerdeki hlist_bl_head, hash tablosunun bağlı liste zincirlerini tutan bir yapıdır.
Bu yapı şöyle bildirilmiştir:
struct hlist_bl_head {
struct hlist_bl_node *first;
};
Görüldüğü gibi aslında hlist_bl_head yalnızca hlist_bl_node türünden bir adres tutmaktadır.
hlist_bl_node yapısı da şöyle bildirilmiştir:
struct hlist_bl_node {
struct hlist_bl_node *next, **pprev;
};
Bu durumda dentry_hashtable göstericisi aslında hlist_bl_head türünden nesnelerden oluşan diziyi
göstermektedir. Bu dizinin uzunluğu dolaylı bir biçimde d_cache_shift` global değişkeninde tutulmaktadır.
Tabii kursumuzun başında da gördüğümüz gibi aslında hlist_bl_node yapısı başka bir yapının içerisine
(burada dentry``yapısı) gömülmüş durumdadır. Güncel çekirdeklerde hash tablosuna ilişkin zincirler dentry yapısının
``d_hash elemanlarını göstermektedir. Başka bir deyişle hash tablosu zincirleri aslında dentry yapısı
içerisindeki d_hash elemanlarını birbirine bağlamaktadır.
Biz daha önce hash tablolarının çekirdekte hlist_head ve hlist_node yapılarıyla oluşturulduğunu
görmüştük. Ancak buradaki yapılar elemanları aynı olsa da hlist_bl_head ve hlist_bl_node
biçimindedir. İsimlerdeki bl harfleri bit lock sözcüklerinden kısaltılmıştır. Çünkü dentry hash
tablosunda hlist_bl_head yapısındaki first isimli göstericinin düşük anlamlı biti spinlock kilidi
için kullanılmaktadır.
5.10.2.1. Dentry Hash Değerinin Hesaplanması
Dentry hash tablosu için dentry nesnesinden hash değeri oluştururken hem dizin girişinin ismi hem de onun
üst dizinine ilişkin dentry nesnesinin adresi kullanılmaktadır. Arama sırasında hash değeri yine dizin
girişinin isminden ve üst dizine ilişkin dentry nesnesinin adresinden elde edilmektedir. Ancak çakışma
durumunda zincirde arama yapılırken hem dizin girişinin ismine hem de onun üst dizinine ilişkin dentry
nesnesinin adresine bakılmaktadır. Örneğin “/home/kaan/Study”` yol ifadesinde Study girişinin hash
tablosunda arandığını düşünelim. Bu noktaya gelindiğine göre çekirdeğin zaten kaan dizininin dentry
nesnesini bulmuş olması gerekir. O halde kaan dizininin dentry nesnesinin adresinden ve Study
isminden hash değeri oluşturularak hash tablosunun o indeksindeki bağlı listede arama yapılacaktır. Tabii
bu arama yapılırken dizin girişinin ismiyle üst dizinin dentry nesnesinin adresi uyuşuyor mu diye
bakılacaktır. Yukarıda da belirttiğimiz gibi isimler hemen karşılaştırılmamakta önce onların hash
değerleri ve uzunlukları karşılaştırılmaktadır. Buradan da görüldüğü gibi dentry hash tablosunda Study
isminde bir giriş aranmamaktadır; “üst dizini falanca olan Study isminde bir giriş” aranmaktadır. Burada
bir noktaya dikkat ediniz. Üst dizini kaan olan pek çok Study dizin girişi olabilir. Bu nedenle
zincirdeki karşılaştırmada üst dizinin ismi değil üst dizinin dentry nesnesinin adresi kullanılmaktadır.
Çünkü isimler aynı olsa da her farklı dizin girişi için ayrı bir dentry nesnesi oluşturulmaktadır.
Şimdi yeniden yol ifadesinin nasıl çözümlendiğine dikkat edelim. Yol ifadesi aşağıdaki gibi olsun:
fd = open("/home/kaan/Study/LinuxKernel/sample.c", O_RDONLY);
Burada çekirdek önce yol ifadesinin mutlak mı göreli mi olduğuna bakar. Böylece çekirdek arama işlemi için ilk
dentry nesnesini yol ifadesini veren prosesin task_struct yapısı içerisinden elde eder.
(Prosesin task_struct yapısı içerisinde prosesin kök dizininin ve çalışma dizinin dentry nesne
adreslerinin tutulduğunu anımsayınız.) Örneğimizdeki yol ifadesi mutlaktır. Böylece çekirdek kök dizine
ilişkin dentry nesnesinin adresini ve home ismini kullanarak hash değerini hesaplar ve hash tablosunda
home girişini arar. Eğer bulursa sonraki yol bileşenine geçer, bulamazsa önce onu diskten elde edip
ondan sonra yoluna devam eder. Biz home girişinin dentry hash tablosunda bulunduğunu varsayalım. Bu
sefer çekirdek aynı biçimde kaan ismiyle home girişinin dentry nesne adresini kullanarak hash
değerini elde edecek ve kaan girişini benzer biçimde arayacaktır. İşlemler bu biçimde bir döngü
içerisinde devam edecektir.
5.10.2.2. Dentry Hash Tablosunun Uzunluğu
Peki dentry hash tablosu hangi uzunluktadır? Dentry hash tablosunun kova (bucket) uzunluğu (yani kaç
tane dizi elemanından oluştuğu) sistem boot edilirken eldeki fiziksel RAM’e bakılarak belirlenmektedir.
Hash tablosunun tahsisatı bu süreç içerisinde güncel çekirdeklerde mm/mm_init.c dosyasındaki
alloc_large_system_hash fonksiyonu tarafından yapılmaktadır. Tahsisatın yapılmasında kullanılan çağrı
şöyledir:
dentry_hashtable =
alloc_large_system_hash("Dentry cache",
sizeof(struct hlist_bl_head),
dhash_entries,
13,
HASH_EARLY | HASH_ZERO,
&d_hash_shift,
NULL,
0,
0);
d_hash_shift = 32 - d_hash_shift;
Bu çağrı ile tahsisat yapıldıktan sonra d_cache_shift değeri elde edilmektedir. Gördüğünüz gibi bu
değer de 32’den çıkartılarak saklanmıştır. Yani sonuç olarak d_hash_shift değişkeninde hash
tablosunun uzunluğu “sola öteleme miktarı ile” başka bir deyişle 2’nin kuvveti ile tutulmaktadır. Aslında
bu tür tabloların uzunlukları genellikle çekirdek parametreleriyle de ayarlanabilmektedir. Dentry hash
tablosunun uzunluğu çekirdeğin dhash_entries parametresiyle boot işleminde ayarlanabilmektedir. Bunun
için boot parametresi aşağıdaki örnekteki gibi oluşturulabilir:
dhash_entries=262144
Çekirdek bu biçimde boot edilirse d_hash_shift değeri 18 olacaktır. d_hash_shift değişkeni
fs/dcache.c dosyası içerisinde tanımlanmıştır, ancak export edilmemiştir. Çekirdek boot işlemiyle
birlikte kendini initialize ederken printk fonksiyonu ile çeşitli log mesajlarını da çekirdeğin ring
tamponuna yazdırmaktadır. Çalışan çekirdekte dentry hash tablosunun uzunluğu aşağıdaki komutla elde
edilebilir:
$ dmesg | grep "Dentry cache"
Kursun yapıldığı makinedeki çıktı şöyledir:
[ 0.461843] Dentry cache hash table entries: 1048576 (order: 11, 8388608 bytes, linear)
Burada tablonun toplam 1048576 elemandan (yani kovadan) oluştuğu belirtilmiştir. Order: 11 bilgisi bu hash tablosu için toplam 2 üzeri kaç sayfanın ayrıldığını belirtmektedir. Bir sayfa 4K (4096 byte) olduğundan hash tablosu için toplam 211 × 4096 = 8.388.608 byte yer ayrılmıştır. Tablonun her elemanı bir gösterici tuttuğuna göre ve göstericiler de 64 bit Linux sistemlerinde 8 byte uzunlukta olduğuna göre tablonun toplam eleman sayısı 211 * 4096 / 8 = 1.048.576 kadardır.
Dentry hash tablosunun uzunluğunu (yani kova sayısını) ayarlamak için bir çekirdek konfigürasyon parametresi bulunmamaktadır.
Burada bir noktaya dikkat ediniz. Yukarıda açıkladığımız uzunluk hash tablosunun uzunluğudur. Her dentry nesnesi yaratıldıkça bu tabloya eklenmektedir. Zamanla dentry nesnelerinin sayısı artabilir ve dentry nesneleri çekirdek alanında fazla yer kaplar hale gelebilir. Çekirdek bellek baskısı oluştuğunda bazı alt sistemlere yönelerek orada boşaltımlar yapabilmektedir. İşte bellek baskısı altında çekirdek son zamanlarda en az başvurulan kullanılmayan dentry nesnelerini bellekten atarak onların kapladığı alanı geri alabilmektedir. (Ancak çekirdek hiçbir zaman initialize aşamasında yarattığı dentry hash tablosunu küçültmemektedir. Yalnızca tablodaki dentry nesnelerini gerektiğinde boşaltmaktadır.)
5.10.2.3. Dentry Nesnelerinin Grupları
Dentry önbelleğindeki dentry nesneleri üç gruba ayrılmaktadır:
Kullanımda olan dentry nesneleri. Bunlara pozitif dentry nesneleri de denilmektedir. Bunların referans sayaçları 0’dan büyüktür.
Kullanımda olmayan dentry nesneleri. Bunların referans sayaçları 0’dır.
Negatif dentry nesneleri. Bunların da referans sayaçları 0’dır.
Hem kullanımda olmayan dentry nesnelerinin hem de negatif dentry nesnelerinin referans sayaçları 0
olduğuna göre bunların arasında ne farklılık vardır? Kullanımda olan ve kullanımda olmayan dentry
nesnelerinin ilişkin olduğu inode nesneleri inode önbelleğinde bulunmaktadır. Yani örneğin bir dentry
nesnesinin referans sayacı 0’a düşmüş olsa bile ona ilişkin inode nesnesi o anda inode önbelleğinde
tutulmaya devam etmektedir. Ancak negatif dentry nesnelerine ilişkin inode nesneleri inode önbelleğinde
bulunmamaktadır. O halde referans sayacı 0 olan dentry nesneleri kendi aralarında iki gruba ayrılmaktadır:
inode nesneleri inode önbelleğinde bulunanlar ve inode nesneleri inode önbelleğinde bulunmayanlar. İşte
referans sayacı 0 olan ancak onlara ilişkin inode nesneleri inode önbelleğinde bulunmayan dentry
nesnelerine negatif dentry nesneleri denilmektedir. Negatif dentry nesnelerinin d_inode göstericileri
NULL durumundadır. Negatif dentry nesneleri tipik olarak “aslında olmayan bir dosya üzerinde işlem
yapılmak istendiğinde” oluşturulmaktadır. Örneğin open fonksiyonu ile xxx.txt isimli bir dosyayı
O_RDONLY modunda açmaya çalışalım. Ancak dosya diskte mevcut olmasın. Bu durumda çekirdek xxx.txt
dosyasına ilişkin dizin girişi için dentry nesnesini yine de oluşturup dentry önbelleğine
yerleştirmektedir. Ancak bu girişe ilişkin bir inode nesnesi bulunmamaktadır. Şimdi siz “mademki dosya
diskte yok bu durumda neden onun için bir dentry nesnesi oluşturulup dentry önbelleğinde saklanıyor” diye
merak edebilirsiniz. İşte olmayan dosyalara erişmeye çalışmak aslında çok karşılaşılan durumlardandır.
Bazen dosyalar üzerinde “var mı yok mu” biçiminde senkronizasyon amaçlı kontrol işlemleri
yapılabilmektedir. Bazı olmayan dosyaların ya da dizinlerin aranması işlemi de sanıldığından çok daha fazla
yapılabilmektedir. (Örneğin bir dizin silinmiş olabilir. Ancak PATH çevre değişkeninde o dizin hala
bulunuyor olabilir. Bu durumda exec işlemlerinde exec fonksiyonları o dizinler üzerinde başarısız
açma işlemleri yapacaktır.) Deneyimlere göre yol ifadesinin çözümlenme işlemlerinin %30–50 kadarı
bir dizin girişinin var olmaması nedeniyle başarısızlıkla sonuçlanmaktadır. İşte bu tür
durumlarda başarısız aramalara ilişkin dizin girişlerine ilişkin dentry nesnelerinin “bir sonraki sefer
başarısızlık daha kolay anlaşılsın diye” dentry önbelleğinde saklanması performansı artırmaktadır.
Burada “”negatif dentry” tanımlamasıyla ilgili bir nokta üzerinde de durmak istiyoruz. Negatif dentry
nesnelerine ilişkin bir inode nesnesinin inode önbelleğinde bulunmadığını belirtmiştik. Bu nedenle bu
dentry nesnelerinin d_inode göstericileri NULL durumundaydı. Ancak aslında negatif dentry
nesnelerinin referans sayaçları geçici olarak 0’dan büyük hale gelebilmektedir. Örneğin başarısız aramalar
yapılırken dentry nesnesinin referans sayacı artırılıp geçici bir süre 0’dan büyük hale gelebilmektedir.
Ancak kararlı durumda onların referans sayaçları 0 olur.
Yukarıdaki üç grup dentry nesnesi de dentry önbelleğinde yani dentry hash tablosunda tutulmaktadır. Pekiyi sistem bellek baskısı altında hangi dentry nesnelerini önbellekten atmaktadır? İzleyen paragrafta bunun üzerinde duracağız.
5.10.2.4. Dentry Nesnelerinin Dentry Önbelleğinden Atılması
Bellek baskısı altında çekirdek her zaman referans sayacı 0 olan dentry nesnelerini dentry önbelleğinden (yani dentry hash tablosundan) atmaktadır. Kullanımda olan yani referans sayacı 0’dan büyük olan dentry nesneleri dentry önbelleğinden atılmamaktadır. Pekiyi çok fazla sayıda referans sayacı 0 olan dentry nesnesi dentry önbelleğinde bulunuyorsa ve çekirdek bunların bir kısmını önbellekten atmak istiyorsa ne olacaktır? İşte çekirdek genel olarak bu tür durumlarda “son zamanlarda en az kullanılan nesneleri” bu tür önbelleklerden atma yoluna gitmektedir. Buna İngilizce LRU (Least Recently Used) politikası denilmektedir. LRU politikası tipik olarak bir bağlı liste ile gerçekleştirilmektedir. Bu gerçekleştirimde aday nesneler bir bağlı listede tutulur. LRU listesine gelen elemanlar listenin başına yerleştirilir. Bunlara erişilince erişilen eleman bağlı listede öne alınır. Böylece son zamanlarda az erişilenler bağlı listenin sonunda kalmış olur. İşte bellek baskısı oluştuğunda da bağlı listenin sonundan atma (eviction) yapılmaktadır. Ancak dentry LRU listelerinin çalışma biçimi biraz farklıdır.
Linux çekirdeğinde bir dentry nesnesinin LRU listesine yerleştirilmesi için onun referans sayacının 0 olması gerekir. Yani yalnızca referans sayacı 0 olan, başka bir deyişle “kullanılmayan” ve “”negatif durumda olan” dentry nesneleri LRU listesine yerleştirilmektedir. (LRU listesinde bulunan dentry nesneleri zaten aynı zamanda dentry önbelleği içerisindedir.) LRU listesindeki dentry nesnelerine herhangi bir biçimde referans edildiğinde bunların referans sayaçları artırıldığı için bunlar LRU listelerinden de çıkarılmaktadır. Linux çekirdeğinde referans sayacı 0’a düşen dentry nesneleri LRU listesinin başına değil sonuna yerleştirilmektedir. Süreci şöyle özetleyebiliriz:
Referans sayacı 0’a düşen dentry nesneleri LRU listesinin sonuna (başına değil) eklenir.
Bellek baskısı oluştuğunda sondan başlanarak atma (eviction) uygulanır.
Referans sayacı 0’a düşen dentry nesnelerinin neden LRU listesinin başına değil de sonuna alındığını merak edebilirsiniz. Çekirdek dentry nesnelerini başa eklemek yerine, onları listenin sonuna eklemeyi ve yalnızca temizlik sırasında (reclaim) gerçekten “hakedenleri” başa taşımayı tercih etmektedir. Listenin başına ekleme yapmanın kilit maliyeti sonuna ekleme yapmanın kilit maliyetinden daha fazladır.
Eskiden referans sayacı 0 olan (yani referans sayacı 0’a düşmüş olan ve negatif olan) dentry nesneleri
toplamda tek bir LRU bağlı listesinde tutuluyordu. Çekirdeğin 2.6.18 versiyonuyla birlikte her dosya
sistemi ya da disk bölümü için ayrı bir LRU bağlı listesi tutulmaya başlandı. Güncel çekirdeklerde bu
nedenle dentry önbelleği için LRU bağlı listeleri include/linux/fs.h dosyası içerisinde bildirilmiş olan
super_block yapısı içerisine taşınmıştır:
struct super_block {
/* ... */
struct list_lru s_dentry_lru;
/* ... */
};
Buradaki list_lru yapısı da include/linux/list_lru.h dosyası içerisinde şöyle bildirilmiştir:
struct list_lru {
struct list_lru_node *node;
#ifdef CONFIG_MEMCG
struct list_head list;
int shrinker_id;
bool memcg_aware;
struct xarray xa;
#endif
#ifdef CONFIG_LOCKDEP
struct lock_class_key *key;
#endif
};
Burada bazı konfigürasyon parametrelerine bağlı olarak bazı elemanların yapıya dahil edildiğini
görüyorsunuz. Yapının node elemanında list_lru_node isimli bir yapı türünden dizinin adresi
tutulmaktadır. (Dizinin uzunluğu çekirdek tarafından biliniyor durumdadır.) list_lru_node yapısı da
yine include/linux/list_lru.h dosyası içerisinde şöyle bildirilmiştir:
struct list_lru_node {
/* global list, used for the root cgroup in cgroup aware lrus */
struct list_lru_one lru;
atomic_long_t nr_items;
} ____cacheline_aligned_in_smp;
Buradaki list_lru_one yapısı da yine include/linux/list_lru.h dosyasında şöyle bildirilmiştir:
struct list_lru_one {
struct list_head list;
/* may become negative during memcg reparenting */
long nr_items;
/* protects all fields above */
spinlock_t lock;
};
Bu yapılar neden bu kadar karmaşıktır? İşte zaman içerisinde dentry önbelleği için LRU bağlı listeleri
NUMA mimarisinde her NUMA bank’ı için ayrı bir tane olacak biçimde çoklanmıştır. Eğer söz konusu
bilgisayar NUMA değil de SMP kullanıyorsa aslında burada bir tane bağlı liste bulunmaktadır. NUMA
(Non-uniform Memory Access) ve SMP (Symmetric Multiprocessor) mimariler kursumuzun bellek yönetimi
kısmında ele alınacaktır. Bugün kullandığımız bilgisayar kartlarının çok büyük bölümü SMP mimarisine
uygun tasarlanmıştır. Ancak çekirdek kodları hem NUMA hem de SMP mimarilerini destekleyecek biçimde genel
oluşturulmuştur. Yukarıdaki veri yapısının özeti şöyle ifade edilebilir: “super_block yapısı içerisinde
bir tane değil NUMA bank’larının (node’larının) sayısı kadar LRU listesi vardır. Bu LRU listeleri bir
dizi biçiminde tutulmaktadır.”
Dentry önbelleğindeki LRU listelerinde dentry nesneleri dentry yapısının d_lru elemanı yoluyla
tutulmaktadır:
struct dentry {
/* ... */
struct list_head d_lru;
/* ... */
};
Eskiden dentry önbelleğine ilişkin LRU listesi NUMA mimarisi için özel bir organizasyona sahip değildi.
Dolayısıyla çok daha basitti. Dentry önbellek sisteminin zaten Linux çekirdeklerine 2’li versiyonlarla
eklendiğini belirtmiştik. Çekirdeğin 2.2 versiyonlarında dentry önbelleği olmasına karşın ayrı bir LRU
listesi bulunmuyordu. Referans sayacı 0 olan dentry nesneleri için LRU listesi çekirdeğin 2.4
versiyonuyla eklenmiştir. O zamanlarda yukarıda da belirttiğimiz gibi zaten tek bir liste vardı ve NUMA
mimarisi için özel bir destek düşünülmemişti. 2.4 ve 2.6 versiyonlarının sonlarına kadar dentry
önbelleğine ilişkin LRU listesi fs/dcache.c dosyasında aşağıdaki gibi tanımlanmıştır:
static LIST_HEAD(dentry_unused);
Bellek baskısı oluştuğunda LRU listesinin sonunda kalanların dentry önbelleğinden atıldığını belirttik. Ancak aslında dentry önbelleğinden atma sürecinde LRU listesinin sonundaki dentry nesneleri bazı kontrollere sokularak dentry önbelleğinden atılmaktadır. Güncel çekirdeklerde yapılan kontroller şunlardır:
Eğer dentry nesnesi kilitlenmişse önbellekten atılmamaktadır.
Eğer dentry nesnesi bir dizine ilişkinse ve bu dizinin altında önbellekte bulunan başka dentry nesneleri varsa (başka bir deyişle
d_subdirslistesi boş değilse) bu dentry nesnesi önbellekten atılmaz.Çekirdek LRU listesindeki dentry nesnesinin
d_flagselemanınınDCACHE_REFERENCEDbiti set edilmişse onu önbellekten atmaz. O nesneyi LRU listesinin başına taşıyarak ve o biti reset ederek ona “ikinci bir şans (second chance)”” vermektedir.
Buradaki son madde üzerinde biraz durmak istiyoruz. Çekirdek bazı durumlarda dentry nesnesine eriştiğinde dentry
yapısı içerisindeki d_flags elemanının DCACHE_REFERENCED bitini 1 yapmaktadır. Bellek baskısı oluşup
çekirdek shrink işlemi için devreye girdiğinde nesnelerin bu bitlerini de kontrol eder. Bu biti 1 olan dentry
nesnelerini dentry önbelleğinden atmaz; bu biti 0 yaparak onları LRU listesinin başına alır. Bu duruma
“ikinci şans (second chance)”” denilmektedir. Bu bit bazı özel durumlarda çekirdek tarafından set edilmektedir.
Örneğin yol ifadeleri çözümlenirken eğer bir yol bileşenine ilişkin dentry nesnesi LRU listesindeyse onun
referans sayacı artırılarak nesne LRU listesinden çıkartılır. Daha sonra diğer yol bileşenine geçildiğinde
nesnenin referans sayacı düşürülür. Böylece nesne LRU listesine geri döner. Ancak bu durumda çekirdek bu biti
set ederek nesneye ikinci bir şans vermektedir. İkinci şansın verildiği yani DCACHE_REFERENCED bitinin set
edildiği diğer bazı durumlar şunlardır:
d_movefonksiyonunda bir dentry nesnesinin ismi değiştirdiğinde çekirdek bu biti set etmektedir.d_splice_aliasfonksiyonunda bir inode ile bir dentry nesnesi arasında bağlantı kurulurken veya bu bağlantı güncellenirken bu bayrak set edilmektedir.
Aşağıda güncel çekirdeklerde bellek baskısı oluştuğunda çağrılan fonksiyonları özet olarak veriyoruz. Bu konuyu ileride bellek yönetimini ele aldığımız bölümde açıklayacağız:
.....
shrink_slab() ← Tüm slab cache'ler için shrinker'ları çağırır
↓
┌──────────────────────────────┐
│ DENTRY SHRINKER ÇAĞRISI │
└──────────────────────────────┘
↓
super_cache_scan() ← dentry cache shrinker
↓
prune_dcache_sb(sb, sc->nr_to_scan)
↓
├─> freed = list_lru_shrink_walk(
│ &sb->s_dentry_lru,
│ sc,
│ dentry_lru_isolate, ← Callback fonksiyon
│ &dispose)
│
└─> LRU listesini tara
↓
┌───────────────────────────────────────┐
│ HER DENTRY İÇİN ÇAĞRILIR │
└───────────────────────────────────────┘
↓
dentry_lru_isolate(item, lru, lru_lock, &dispose)
↓
┌───────────────────────────────────────┐
│ DCACHE_REFERENCED KONTROLÜ BURADA! │
└───────────────────────────────────────┘
↓
spin_lock(&dentry->d_lock)
↓
if (d_flags & DCACHE_REFERENCED) {
d_flags &= ~DCACHE_REFERENCED; ← Bit temizle
return LRU_ROTATE; ← Başa döndür, silme!
}
↓
d_lru_shrink_move(lru, dentry, &dispose);
return LRU_REMOVED; ← Silinecekler listesine ekle
│
┌───────────────────┘
│
└─> shrink_dentry_list(&dispose) ← Seçilmiş dentry'leri sil
↓
while (!list_empty(&dispose)) {
dentry = list_entry(...)
↓
lock_for_kill(dentry) ← Güvenli kilitleme
↓
shrink_kill(dentry)
↓
__dentry_kill(dentry)
↓
dentry_unlink_inode() ← inode ilişkisini kes
↓
__d_free() ← Belleği serbest bırak
}
.....
Son olarak dentry önbellek sistemi için bir özet yapmak istiyoruz:
Toplamda tek bir dentry önbellek sistemi vardır.
Her
super_blocknesnesinde her NUMA düğümü için ayrı birer dentry LRU listesi vardır. Her LRU listesindeki dentry nesnelerinin bir biti isim aramasında set edilmekte, sonra reclaim işlemi sırasında o biti 1 olanlar listenin başına alınmaktadır.Dentry hash tablosuna dentry elemanları üst dizinin dentry nesnesi ve dizin giriş ismi anahtar yapılarak yerleştirilmektedir.
Bellek baskısı oluştuğunda LRU listeleri sondan başa doğru gözden geçirilip uygun nesneler önbellekten atılmaktadır.
5.10.2.5. Dentry Önbelleğinin proc ve sys Dosya Sistemleri Yoluyla İzlenmesi
Bilindiği gibi çekirdek çalışma sırasında bazı bilgileri kullanıcı modundan erişilebilsin diye proc dosya sistemi içerisindeki çeşitli dosyalara yazmaktadır. (Aslında proc dosya sistemindeki bilgiler talep edildiğinde verilmektedir.) Dentry önbellek sistemi için önemli olacak birkaç proc dosyası vardır. Bunlar hakkında kısaca bilgiler vermek istiyoruz:
/proc/sys/fs/dentry-state dosyasında dentry önbelleğinin genel durumu hakkında bilgiler
bulunmaktadır. Bu dosyanın içeriği aşağıdakine benzer biçimdedir:
$ cat /proc/sys/fs/dentry-state
188967 139941 45 0 25807 0
Buradaki bilgiler şöyledir:
Alan Adı |
Açıklama |
|---|---|
|
Toplam dentry sayısı |
|
Kullanılmayan (LRU listesinde) dentry sayısı |
|
Yaşlandırma eşiği (saniye) |
|
Reclaim sırasında istenen sayfa sayısı |
|
Shrinker listesi uzunluğu |
|
Kullanılmayan oran (bazı sürümlerde) |
Buradaki nr_dentry alanında dentry önbelleğindeki toplam dentry nesne sayısı belirtilmektedir. nr_unused
alanında LRU listesindeki toplam nesne sayısı (yani referans sayacı 0 olan) belirtilmektedir. Buradaki
age_limit çekirdeklerde hiçbir zaman kullanılmamıştır. Dolayısıyla buradaki 45 saniye belirlemesine
ilişkin çekirdeğin herhangi bir yerinde bir gerçekleştirim bulunmamaktadır. unused_ratio ise tüm
dentry nesneleri ile kullanılmayanların oranını belirtmektedir. Ancak bu bilgi her çekirdekte
güncellenmemektedir.
/proc/slabinfo dosyası dilimli tahsisat sistemindeki öğelerin izlenmesi için kullanılan genel bir
dosyadır. Dentry nesneleri de (tabii inode nesneleri de) dilimli tahsisat sistemiyle tahsis edildiği için
dentry nesnelerinin tahsisatları hakkında bu dosyaya başvurularak bir bilgi edinilebilir. Dosyadaki
dentry dilimli tahsisat sistemi hakkında örnek bilgi aşağıdakine benzer bir biçimde rapor edilmektedir:
$ sudo cat /proc/slabinfo | grep dentry
dentry 189187 189231 192 21 1 : tunables 0 0 0 : slabdata 9011 9011 0
Buradaki sütunların başlıkları şöyledir:
name <active_objs> <num_objs> <objsize> <objperslab> <pagesperslab> : tunables <limit>
<batchcount> <sharedfactor> : slabdata <active_slabs> <num_slabs> <sharedavail>
Biz kursumuzda dilimli tahsisat sistemini (slab allocator) çekirdeğin heap sisteminin anlatıldığı bölümde ayrıntılarıyla inceleyeceğiz. Buradaki aktif nesne sayısı (örneğimizdeki 189187 değeri) tahsis edilmiş olan ve henüz iade edilmemiş olan dentry nesnelerinin sayısını, toplam nesne sayısı (örneğimizdeki 189231 değeri) ise çekirdek tarafından dilimli tahsisat sistemi yoluyla tahsis edilmiş nesnelerin toplam sayısını belirtmektedir.
Ayrıca sys dosya sistemi içerisinde dilimli tahsisat sistemine ilişkin /sys/kernel/slab/dentry dizini
bulundurulmaktadır. Bu dizinin içeriği şöyledir:
$ ls
aliases ctor object_size poison shrink store_user
align destroy_by_rcu objects_partial reclaim_account skip_kfence total_objects
cache_dma hwcache_align objs_per_slab red_zone slabs trace
cpu_partial min_partial order remote_node_defrag_ratio slabs_cpu_partial usersize
cpu_slabs objects partial sanity_checks slab_size validate
Burada görüldüğü gibi dentry dilimli tahsisat sistemi hakkında daha ayrıntılı bilgiler yer almaktadır. Bu konu ileride ele alınacaktır.
Güncel çekirdeklerde /proc/dentry-state dosyasındaki dentry önbelleğine ilişkin bilgiler çekirdek
tarafından fs/dcache.c dosyası içerisindeki dentry_stat_t türünden dentry_stat isimli bir yapı
nesnesinde tutulmaktadır:
struct dentry_stat_t {
long nr_dentry;
long nr_unused;
long age_limit; /* age in seconds */
long want_pages; /* pages requested by system */
long nr_negative; /* # of unused negative dentries */
long dummy; /* Reserved for future use */
};
static struct dentry_stat_t dentry_stat = {
.age_limit = 45,
};
Aslında bu yapı nesnesinin içeriği doğrudan /proc/dentry-state dosyasına yansıtılmaktadır. Çekirdek
bu yapıyı işlemler sırasında güncellemektedir. İlgili proc dosyaları okunduğunda da değerler bu yapıdan
alınarak verilmektedir. UNIX/Linux Sistem Programlama kurslarından da anımsayacağınız gibi aslında
pro*c ve *sys dosya sistemleri içerisindeki dosyalar gerçek birer dosya değildir. Bu dosyalar okunmak
istendiğinde çekirdek modüllerinin ilgili fonksiyonları çağrılmakta; çekirdek modülleri de bu bilgileri
sağlayıp o anda talep eden prosese vermektedir. Yani örneğin biz /proc/dentry-state dosyasını okumak
istediğimizde çekirdek içerisindeki aşağıdaki fonksiyon çağrılıp bilgiler çekirdekteki fonksiyonlar
yoluyla elde edilip talep eden prosese verilmektedir:
static int proc_nr_dentry(const struct ctl_table *table, int write,
void *buffer, size_t *lenp, loff_t *ppos)
{
dentry_stat.nr_dentry = get_nr_dentry();
dentry_stat.nr_unused = get_nr_dentry_unused();
dentry_stat.nr_negative = get_nr_dentry_negative();
return proc_doulongvec_minmax(table, write, buffer, lenp, ppos);
}
Biz burada bellek baskısı oluştuğunda dentry önbelleğinden dentry nesnelerinin nasıl atıldığı konusunun ayrıntıları üzerinde durmayacağız. Bu konu aslında birincil olarak bellek yönetimi (memory management) ile ilgilidir. Dolayısıyla bellek yönetimi (memory management) konusu içerisinde ele alınacaktır.
Biz dentry nesneleri hakkında belli bir derinliğe kadar bilgiler edindik. Şimdi de inode nesneleri hakkında belli bir derinliğe kadar bilgiler edineceğiz.
5.11. Inode Kavramının ve Inode Nesnelerinin Ayrıntılı Bir Biçimde Ele Alınması
Biz daha önce inode nesnelerinden ve inode yapısından temel düzeyde bahsetmiştik. Bu bölümde konuyu ayrıntılı bir biçimde ele alacağız.
5.11.1. Inode Tabanlı Dosya Sistemlerinin Disk Organizasyonu
Bir dosyaya ilişkin tüm bilgiler (yani stat fonksiyonuyla elde ettiğimiz tüm bilgiler) aslında diskte bir metadata alanda tutulmaktadır. Inode tabanlı dosya sistemlerinde bu metadata alanına inode blok (inode block) denilmektedir. Ayrıntıları bir yana bırakırsak tipik bir ext ailesi (ext2, ext3, ext4) inode tabanlı dosya sisteminin disk tarafında disk bölümü kabaca üç bölgeye ayrılmaktadır: Süper blok, inode blok ve data block. Bunu şekilsel olarak şöyle gösterebiliriz:
Disk bölümünün üç temel bölgesi: Süper Blok, Inode Blok ve Data Blok.
Disk bölümünün tüm metadata alanlarına yönelik parametrik bilgiler süper blokta tutulmaktadır. Inode blok dosyalara ilişkin metadata bilgilerinin tutulduğu bölümdür. Dosyaların parçaları ise data blokta tutulmaktadır. Inode blok, inode elemanlarından oluşmaktadır:
Inode blok her dosya için bir inode elemanı içeren indeksli bir yapıdır.
İşte disk bölümündeki her dosya için inode blok içerisinde bir inode elemanı bulunmaktadır. Örneğin ext4 dosya sisteminde inode elemanları aşağıdaki yapıyla temsil edilmiştir:
struct ext4_inode {
__le16 i_mode;
__le16 i_uid;
__le32 i_size_lo;
__le32 i_atime;
__le32 i_ctime;
__le32 i_mtime;
__le32 i_dtime;
__le16 i_gid;
__le16 i_links_count;
__le32 i_blocks_lo;
__le32 i_flags;
union {
struct {
__le32 l_i_version;
} linux1;
struct {
__u32 h_i_translator;
} hurd1;
} osd1;
__le32 i_block[15];
__le32 i_generation;
__le32 i_file_acl_lo;
__le32 i_size_high;
__le32 i_obso_faddr;
union {
struct {
__le16 l_i_blocks_high;
__le16 l_i_file_acl_high;
__le16 l_i_uid_high;
__le16 l_i_gid_high;
__le16 l_i_checksum_lo;
__le16 l_i_reserved;
} linux2;
struct {
__u8 h_i_frag;
__u8 h_i_fsize;
__u16 h_i_mode_high;
__u16 h_i_uid_high;
__u16 h_i_gid_high;
__u32 h_i_author;
} hurd2;
} osd2;
__le16 i_extra_isize;
__le16 i_checksum_hi;
__le32 i_ctime_extra;
__le32 i_mtime_extra;
__le32 i_atime_extra;
__le32 i_crtime;
__le32 i_crtime_extra;
__le32 i_version_hi;
__le32 i_projid;
};
Bir dosyaya ilişkin tüm bilgiler inode bloktaki dosyaya ilişkin inode elemanında tutulmaktadır. Bu bilgilerden bazıları şunlardır:
Dosyanın türü ve erişim hakları
Dosyanın kullanıcı ve grup id değerleri
Dosyanın tarih ve zaman bilgileri
Dosyanın hard link sayacı
Dosyanın uzunluğu
Dosya bloklarının diskte hangi bloklarda tutulduğu bilgisi
Linux çekirdeği bir dosya üzerinde işlem yapmadan önce o dosyaya ilişkin inode bilgilerini elde etmek zorundadır. Disk bölümündeki inode blokta her inode elemanının ilki 0 olmak üzere bir numarası vardır. Buna ilgili dosyanın inode numarası denilmektedir. Dosyaların inode numaraları ls komutunda -i seçeneğiyle görüntülenmektedir. Örneğin:
$ ls -i
2392296 app 2392301 mydisk.dat 2392275 test-driver.ko 2392645 test-module.mod.c
2392265 app.c 2389502 sample 2392266 test-driver.mod 2392647 test-module.mod.o
...
ext2, ext3, ext4 gibi inode tabanlı dosya sistemlerinin disk organizasyonu hakkında çeşitli ayrıntılar vardır. Biz bu kısmı daha sonra ele alacağız. Burada yalnızca inode kavramını açıklayabilmek için bu girişi yaptık. ext dosya sistemleri ayrıntılı biçimde başka bir bölümde ele alınacaktır.
Linux çekirdeği diskteki bir dosyaya erişmeden önce (dizinler de birer dosya gibidir) o dosyanın diskteki inode bilgilerini elde ederek bellekte bir inode nesnesi oluşturmaktadır. Inode nesneleri diskteki inode elemanlarındaki bilgilerle birtakım gerekli diğer bilgileri tutmaktadır. Biz daha önce inode yapısı hakkında temel bilgiler vermiştik. Burada güncel çekirdeklerdeki inode yapısını yeniden anımsatmak istiyoruz:
struct inode {
umode_t i_mode;
unsigned short i_opflags;
kuid_t i_uid;
kgid_t i_gid;
unsigned int i_flags;
#ifdef CONFIG_FS_POSIX_ACL
struct posix_acl *i_acl;
struct posix_acl *i_default_acl;
#endif
const struct inode_operations *i_op;
struct super_block *i_sb;
struct address_space *i_mapping;
#ifdef CONFIG_SECURITY
void *i_security;
#endif
/* Stat data, not accessed from path walking */
unsigned long i_ino;
/*
* Filesystems may only read i_nlink directly. They shall use the
* following functions for modification:
*
* (set|clear|inc|drop)_nlink
* inode_(inc|dec)_link_count
*/
union {
const unsigned int i_nlink;
unsigned int __i_nlink;
};
dev_t i_rdev;
loff_t i_size;
time64_t i_atime_sec;
time64_t i_mtime_sec;
time64_t i_ctime_sec;
u32 i_atime_nsec;
u32 i_mtime_nsec;
u32 i_ctime_nsec;
u32 i_generation;
spinlock_t i_lock; /* i_blocks, i_bytes, maybe i_size */
unsigned short i_bytes;
u8 i_blkbits;
enum rw_hint i_write_hint;
blkcnt_t i_blocks;
#ifdef __NEED_I_SIZE_ORDERED
seqcount_t i_size_seqcount;
#endif
/* Misc */
u32 i_state;
/* 32-bit hole */
struct rw_semaphore i_rwsem;
unsigned long dirtied_when; /* jiffies of first dirtying */
unsigned long dirtied_time_when;
struct hlist_node i_hash;
struct list_head i_io_list; /* backing dev IO list */
#ifdef CONFIG_CGROUP_WRITEBACK
struct bdi_writeback *i_wb; /* the associated cgroup wb */
/* foreign inode detection, see wbc_detach_inode() */
int i_wb_frn_winner;
u16 i_wb_frn_avg_time;
u16 i_wb_frn_history;
#endif
struct list_head i_lru; /* inode LRU list */
struct list_head i_sb_list;
struct list_head i_wb_list; /* backing dev writeback list */
union {
struct hlist_head i_dentry;
struct rcu_head i_rcu;
};
atomic64_t i_version;
atomic64_t i_sequence; /* see futex */
atomic_t i_count;
atomic_t i_dio_count;
atomic_t i_writecount;
#if defined(CONFIG_IMA) || defined(CONFIG_FILE_LOCKING)
atomic_t i_readcount; /* struct files open RO */
#endif
union {
const struct file_operations *i_fop; /* former ->i_op->default_file_ops */
void (*free_inode)(struct inode *);
};
struct file_lock_context *i_flctx;
struct address_space i_data;
union {
struct list_head i_devices;
int i_linklen;
};
union {
struct pipe_inode_info *i_pipe;
struct cdev *i_cdev;
char *i_link;
unsigned i_dir_seq;
};
#ifdef CONFIG_FSNOTIFY
__u32 i_fsnotify_mask; /* all events this inode cares about */
/* 32-bit hole reserved for expanding i_fsnotify_mask */
struct fsnotify_mark_connector __rcu *i_fsnotify_marks;
#endif
#ifdef CONFIG_FS_ENCRYPTION
struct fscrypt_inode_info *i_crypt_info;
#endif
#ifdef CONFIG_FS_VERITY
struct fsverity_info *i_verity_info;
#endif
void *i_private; /* fs or device private pointer */
} __randomize_layout;
5.11.2. Inode Tabanlı Dosya Sistemlerinde Dizin Girişlerinin Diskteki Organizasyonu
UNIX/Linux sistemlerinde kullanılan inode tabanlı dosya sistemlerinde dizinlerle (directories) dosyaların
(regular files) disk organizasyonu tamamen aynıdır. Yani diskte bir dosya nasıl tutuluyorsa bir dizin de
aynı biçimde tutulmaktadır. Bir dosyanın normal bir dosya mı yoksa bir dizin mi belirttiği inode
elemanındaki i_mode alanının bir bitinde saklanmaktadır. (Bu dosya sistemleri aramaları
hızlandırmak için zamanla dosyanın hangi türden olduğu bilgisini dizin girişlerinde de tutmaya
başlamıştır.) Bir dizini siz “dizin girişlerinden (directory entries)” oluşan bir dosya gibi
düşünebilirsiniz. Bir dizinin içeriği temsili olarak şöyledir:
Dizin Dosyasının İçeriği
─────────────────────────
dizin_girişi
dizin_girişi
dizin_girişi
.....
Biz bu bağlamda dizinlerin de birer dosya gibi organize edildiğini vurgulamak için “dizin” yerine dizin dosyası terimini de kullanacağız. (UNIX/Linux dünyasında dizin dosyası biçiminde bir terim yoktur.) Dizin dosyası içerisindeki dizin girişleri inode tabanlı dosya sistemlerinde eşit uzunlukta değildir. Dosya isimleri uzun olabileceği için eşit uzunluktaki girişlerin çok yer kaplayacağı düşünülmüştür. Tabii dizin girişleri eşit uzunlukta olmadığı için girişlere indeksli biçimde değil ancak sıralı biçimde erişilebilmektedir. Zaten dizin girişlerinde indeksli erişimin gerektiği bir durum yoktur. Örneğin ext2, ext3 ve ext4 dosya sistemlerindeki dizin girişlerinin formatı şöyledir:
inode |
rec_len |
name_len |
file_type |
name[] |
|---|---|---|---|---|
(4 byte) |
(2 byte) |
(1 byte) |
(1 byte) |
(değişken uzunluk) |
Bu format fs/ext4/ext4.h dosyasında aşağıdaki yapıyla da temsil edilmiştir:
struct ext4_dir_entry_2 {
__le32 inode; // 0: Bu girişin işaret ettiği inode numarası
__le16 rec_len; // 4: Bu girişin toplam uzunluğu (byte)
__u8 name_len; // 6: Dosya adının uzunluğu (byte)
__u8 file_type; // 7: Dosya tipi (regular, dir, symlink vs.)
char name[]; // 8: Dosya adı (null terminate yok!)
};
Aynı yapı fs/ext2/ext2.h dosyası içerisinde ext2_dir_entry_2 ismiyle de bildirilmiştir.
Buradaki ilk alan (inode alanı) dosyanın bilgilerinin disk bölümünün inode bloğundaki kaçıncı inode
elemanında tutulduğunu belirtmektedir. Inode numarası aslında diskin inode blok denilen metadata
bölümünde bir indeks belirtmektedir. (Dizin girişine ilişkin inode numarasının ls komutunda -i
seçeneği ile de görüntülendiğini anımsayınız.) rec_len alanı dizin girişinin kaç byte yer
kapladığını, name_len alanı ise dosya isminin byte uzunluğunu belirtmektedir. ext4 dosya sisteminde
bir dizin girişinin isminin uzunluğu en fazla 255 byte olabilmektedir. Dizin girişinin file_type
elemanında dizin girişinin türü tutulmaktadır. Aslında bu bilgi inode elemanın içerisinde de vardır.
Ancak dosyanın türünün inode elemanına gidilmeden daha hızlı bir biçimde elde edilmesi için bu bilginin
ayrıca dizin girişlerinde de tutulması uygun görülmüştür. Nihayet dizin girişinin sonunda değişken
uzunlukta dizin girişinin ismi tutulmaktadır. Burada hem rec_len alanının hem de name_len
alanının ayrı ayrı tutulmasının nedenini merak edebilirsiniz. Ne de olsa yukarıdaki yapıda değişken
olan tek alan dosya isminin uzunluğudur. İşte bir dizin girişi bittiğinde diğeri hemen onun bittiği
yerden başlamak zorunda değildir. Arada hizalama boşlukları (padding) bulundurulabilmektedir. (ext
dosya sistemleri dizin girişlerini 4 byte’a hizalamaktadır.) Dosya türü file_type alanında
aşağıdaki değerlerle tutulmaktadır.
Değer |
Binary |
Tür |
|---|---|---|
0 |
0000 0000 |
Bilinmiyor |
1 |
0000 0001 |
Normal dosya (regular file) |
2 |
0000 0010 |
Dizin |
3 |
0000 0011 |
Character device |
4 |
0000 0100 |
Block device |
5 |
0000 0101 |
FIFO (named pipe) |
6 |
0000 0110 |
Socket |
7 |
0000 0111 |
Symlink |
UNIX/Linux sistemlerinde birden fazla dizin girişinde aynı inode numarası varsa bu duruma bu sistemlerde hard link denilmektedir. Hard link sayesinde farklı dizin girişleri aslında aynı dosyayı belirtiyor durumda olur. Bilindiği gibi hard link’ler komut satırında ln komutuyla oluşturulmaktadır. Örneğin:
$ ln x.txt y.txt
Burada x.txt girişi hangi inode elemanına referans ediyorsa yaratılan y.txt girişi de aynı
inode elemanına referans eder hale getirilmiştir. Dosya bilgileri inode elemanında saklandığı için bu
dizin girişlerine “ls -l” ile bakıldığında tüm bilgileri aynı görünecektir:
$ ls -li x.txt y.txt
2392600 -rw-rw-r-- 2 kaan kaan 15 Kas 15 11:04 x.txt
2392600 -rw-rw-r-- 2 kaan kaan 15 Kas 15 11:04 y.txt
Bu durumda bir dizin girişi silindiğinde işletim sisteminin hemen ona karşı gelen inode elemanını diskten silmemesi gerekir. Çünkü o inode elemanını kullanan başka dizin girişleri de olabilmektedir. İşte bunu sağlamak için inode elemanın içerisinde bir sayaç tutulmaktadır. Her hard link oluşturulduğunda bu sayaç 1 artırılır. Her hard link dizin girişi silindiğinde bu sayaç 1 eksiltilir. Inode elemanı sayaç 0’a düştüğünde gerçek anlamda silinmektedir. Inode elemanlarındaki hard link sayacının “ls -l” komutunda da görüntülendiğini anımsayınız. Yukarıdaki ls komutunda görüntülenen iki girişin de hard link sayacının 2 olduğuna dikkat ediniz.
Burada bir noktaya da dikkatinizi çekmek istiyoruz. Inode kavramı her ne kadar inode tabanlı dosya sisemlerinden geliyorsa da aslında Linux çekirdeği inode tabanlı olmayan dosya sistemlerindeki dosyalar için de bellekte bir inode nesnesi oluşturup onlara birer inode numarası atamaktadır. Bu işlemlerden dosya sistemine ilişkin çekirdek modülleri sorumludur.
5.11.2.1. Aynı Inode Nesnesini Gösteren Dentry Nesneleri
Önceki paragrafta bir inode elemanının diskte birden fazla dizin girişi tarafından gösterilebildiğini belirtmiştik. Aynı durum dosya
sisteminin bellek tarafında da söz konusudur. Yani dentry önbelleğindeki birden fazla dentry nesnesi aynı inode
nesnesini gösterebilmektedir. Çekirdek, aynı zamanda bir inode elemanının hangi dentry nesneleri tarafından
gösterildiğini de bir bağlı listede tutmaktadır. (Ancak disk tarafındaki organizasyonda inode elemanının içerisinde
ona referans eden dizin girişleri tutulmamaktadır. Bu nedenle bir dosyanın tüm hard link’leri ancak tüm dizin
ağacının gözden geçirilmesiyle elde edilebilmektedir.) Inode nesnesine referans eden dentry nesneleri, Linux
çekirdeklerinde uzun süredir inode yapısının i_dentry bağlı liste elemanında tutulmaktadır. Güncel çekirdeklerde
bu eleman şöyle bildirilmiştir:
struct inode {
/* ... */
union {
struct hlist_head i_dentry;
struct rcu_head i_rcu;
};
/* ... */
};
2.2 ve 2.4 çekirdeklerinde yukarıdaki gibi bir birlik (union) yoktu. i_dentry bağlı listesi doğrudan inode
yapısının içerisindeydi. İlk ilkel versiyon olan 0.01 versiyonunda m_inode yapısında böyle bir eleman zaten
bulunmuyordu. (Bu eleman ilk kez 0.11 versiyonunda eklenmiştir.)
5.12. Inode Önbelleği
Linux çekirdeği inode nesnelerini de inode önbelleği (inode cache) denilen bir önbellekte tutmaktadır. Nasıl erişilen dizin girişleri dentry önbelleğinde tutuluyorsa erişilen inode nesneleri de inode önbelleğinde tutulmaktadır. Linux çekirdeğinde temel işlem yönü dentry nesnelerinden inode nesnelerine doğrudur. Dolayıyla eğer bir dentry nesnesi dentry önbelleğinde bulunuyorsa ona ilişkin inode nesnesi de inode önbelleğinde bulunmaktadır. Ancak bunun tek bir istisnası vardır. Eğer bir dentry nesnesi var olmayan bir dizin girişini belirtiyorsa (bu durum olmayan bir dosyaya ilişkin dosya araması (name lookup) yapıldığında oluşabilmektedir) bu durumda dentry nesnesine ilişkin bir inode nesnesi inode önbelleğinde bulunmayacaktır. Bunlara negatif dentry nesneleri dendiğini anımsayınız.
5.12.1. Inode Önbelleğinin Organizasyonu
Linux’ta inode önbelleğinin organizasyonu zaman içerisinde değişikliklere uğratılmıştır. Güncel çekirdeklerde
inode nesneleri için tek bir hash tablosu kullanılmaktadır. Bu hash tablosunun adresi fs/inode.c içerisindeki
global inode_hashtable değişkeninde, büyüklüğü de nin kuvveti olarak 2’aynı dosyadaki i_hash_shift değişkeninde
saklanmaktadır. (Yani örneğin bu değer 16 ise tablo 2^16 = 65536 kova uzunluğundadır.) Ayrıca çekirdek hash fonksiyonunda
indeks elde etmede kullanmak için 2^i_hash_shift - 1 değerini de i_hash_mask global değişkeninde tutmaktadır.
(Yani bu i_hash_mask değeri toplam kova sayısının 1 eksik değeridir.) Inode hash tablosunun büyüklüğü (yani kova sayısı)
güncel çekirdeklerde sistemdeki RAM miktarı dikkate alınarak aşağıdaki formülle hesaplanmaktadır:
Toplam kova sayısı ≈ (toplam_ram_miktarı / 8192)
Örneğin 8GB RAM bulunan bir sistemdeki inode hash tablosunun kova uzunluğu 1M kadar olacaktır. Hash tablosunun
uzunluğu (yani kova sayısı) sistem boot edilirken ihash_entries isimli çekirdek parametresiyle de
değiştirilebilmektedir. Ancak bunun için bir çekirdek konfigürasyon parametresi bulunmamaktadır. Çekirdeğin inode
hash tablosu için belirlediği uzunluk dmesg komutuyla da aşağıdaki gibi elde edilebilmektedir:
$ dmesg | grep -i "inode-cache"
Buradan aşağıdakine benzer çıktı görüntülenecektir:
Inode-cache hash table entries: 131072 (order: 8, 1048576 bytes)
5.12.2. Inode Önbelleğine İlişkin Hash Tablosunun Yapısı ve LRU Listeleri
Inode hash tablosuna inode nesneleri super_block nesnesinin adresi ve inode numarası anahtar yapılarak
yerleştirilmektedir. Arama da buna göre yapılmaktadır. Çünkü UNIX/Linux sistemlerinde farklı dosya sistemlerindeki
dosyaların inode numaraları aynı olabilmektedir. Yani inode numaraları tüm dizin ağacında tek (unique) olmak
zorunda değildir, yalnızca belli bir dosya sisteminde tek olmak zorundadır.
Tıpkı dentry önbellek sisteminde olduğu gibi inode önbellek sisteminde de son zamanlarda en az kullanılan inode
nesnelerinin önbellekte tutulmasını sağlamak amacıyla bir LRU bağlı listesi oluşturulmuştur. Tıpkı dentry önbelleğinde
olduğu gibi LRU listesi her süper bloktaki her NUMA düğümü için bir tane oluşturulmaktadır. inode önbelleğinin
LRU listeleri super_block yapısı içerisinde s_inode_lru elemanında tutulmaktadır:
struct super_block {
/* ... */
struct list_lru s_inode_lru;
/* ... */
};
Biz dentry LRU listelerini incelerken zaten list_lru yapısını ele almıştık.
Inode LRU listelerinde kullanılmakta olan inode nesneleri tutulmaz. Yalnızca referans sayacı 0’a düşmüş olan inode
nesneleri tutulur. Bir inode nesnesinin referans sayacı 0’a düştüğünde çekirdek inode nesnesini ilgili LRU listesinin
sonuna (başına değil) yerleştirmektedir. LRU listelerinde bulunan bir inode nesnesi kullanıldığında onun referans sayacı
artırılacağı için LRU listesinden de çıkartılmaktadır. Güncel çekirdeklerde tıpkı dentry nesnelerinde olduğu gibi inode
nesnelerinde de bayrak mekanizmasıyla “ikinci şans” yöntemi aynı gerekçelerle kullanılmaktadır. I_REFERENCED bayrağının
set edildiği tipik durumlar şunlardır:
Yol ifadesinin çözümlenmesi sırasında
d_move fonksiyonunda bir dentry nesnesinin ismi eğiştirildiğinde çekirdek bu biti set etmektedir.
d_splice_alias fonksiyonunda bir inode ile bir dentry nesnesi arasında bağlantı kurulurken veya bu bağlantı güncellenirken bu bayrak set edilmektedir.
Çekirdek ayrıca super_block yapısının içerisinde o süper bloğa ilişkin disk bölümünün önbelleğinde bulunan
bütün inode nesnelerini de s_inodes isimli bir bağlı listede tutmaktadır:
struct super_block {
/* ... */
struct list_lru s_inode_lru;
struct list_head s_inodes; /* all inodes */
/* ... */
};
Bu durumda mevcut çekirdeklerdeki inode önbellek sistemini şöyle özetleyebiliriz:
Toplamda tek bir inode önbellek sistemi vardır.
Her
super_blocknesnesinde her NUMA düğümü için ayrı LRU listeleri tutulmaktadır.Bir disk bölümündeki tüm inode nesneleri de ayrıca
super_blockyapısı içerisinde tutulmaktadır.Inode nesneleri inode hash tablosuna
super_blocknesne adresi ve inode numarası anahtar yapılarak yerleştirilmektedir.
2.6 çekirdeklerinde de inode hash tablosunun genel organizasyonu güncel çekirdeklerdekiyle aynıydı. Yine toplamda
tek bir hash tablosu vardı. Ancak LRU listeleri her super_block nesnesinde bulunmuyordu. Toplamda global
düzeyde fs/inode.c dosyasında iki inode listesi bulunduruluyordu:
LIST_HEAD(inode_in_use);
LIST_HEAD(inode_unused);
static struct hlist_head *inode_hashtable __read_mostly;
Buradaki inode_unused listesi referans sayacı 0’a düşmüş olan inode nesnelerinin bulunduğu listeydi. Bu liste
teknik olarak bir LRU listesi değildi. Ancak inode nesnelerinin referans sayacı 0’a düştüğünde çekirdek bu
nesneleri inode_unused listesinin başına yerleştiriyordu. Bellek baskısı oluştuğunda reclaim işlemi yine
sondan başa doğru yapılıyordu.
2.4 ve 2.2 çekirdeklerinde de genel organizasyon fs/inode.c dosyasında 2.6 çekirdeğindeki gibiydi:
static LIST_HEAD(inode_in_use);
static LIST_HEAD(inode_unused);
static struct list_head *inode_hashtable;
Linux’un öğrenci ödevi gibi olan ilkel 0.01 versiyonunda zaten çekirdeğin bir heap sistemi ve bir inode önbellek
sistemi yoktu. Sistemde bütün inode elemanları global bir dizide tutuluyordu ve oradan boş olanlar tahsis
ediliyordu. Bu inode dizisi de 32 elemanlı çok küçük bir diziydi. Eğer inode dizisindeki tüm inode elemanları
kullanılıyorsa çekirdek panic oluşturup çöküyordu. Aşağıda bu versiyondaki fs/inode.c dosyası içerisindeki
get_empty_inode fonksiyonunu görüyorsunuz:
#define NR_INODE 32
struct m_inode inode_table[NR_INODE]={{0,},};
struct m_inode * get_empty_inode(void)
{
struct m_inode * inode;
int inr;
while (1) {
inode = NULL;
inr = last_allocated_inode;
do {
if (!inode_table[inr].i_count) {
inode = inr + inode_table;
break;
}
inr++;
if (inr>=NR_INODE)
inr=0;
} while (inr != last_allocated_inode);
if (!inode) {
for (inr=0 ; inr<NR_INODE ; inr++)
printk("%04x: %6d\t",inode_table[inr].i_dev,
inode_table[inr].i_num);
panic("No free inodes in mem");
}
last_allocated_inode = inr;
wait_on_inode(inode);
while (inode->i_dirt) {
write_inode(inode);
wait_on_inode(inode);
}
if (!inode->i_count)
break;
}
memset(inode,0,sizeof(*inode));
inode->i_count = 1;
return inode;
}
5.12.3. Inode Nesnelerinin Önbellekten Atılması
Peki inode önbelleğinden inode nesneleri nasıl çıkarılmaktadır? Daha önceden de belirttiğimiz gibi bir dentry
nesnesi dentry önbelleğinde bulunuyorsa ona ilişkin inode nesnesi de inode önbelleğinde bulunmaktadır. Çünkü
dentry nesneleri inode nesnelerinin nesne sayacını (inode yapısındaki i_count elemanını) artırmaktadır. Bir
inode nesnesinin inode önbelleğinden atılabilmesi için onun referans sayacının 0’a düşmüş olması gerekir. (Zaten
inode nesnesi LRU listesine referans sayacı 0 olduğunda girmektedir.) Bellek baskısı oluştuğunda çekirdek yine
super_block nesnelerinden hareketle LRU listelerini sondan itibaren dolaşıp belirlenen miktarda inode
nesnesini önbellekten atmaktadır. Tabii çekirdek bir inode nesnesi kirli (dirty) durumdaysa onu inode önbelleğinden
atmamaktadır. Çünkü kirli inode elemanları başka bir çekirdek thread’i tarafından flush edilmektedir. Benzer
biçimde o anda inode nesnesi kilitliyse yine o inode elemanı da inode önbelleğinden atılmamaktadır. Özetle inode
nesnesinin inode önbelleğinden atılmasının koşulları şunlardır:
Inode nesnesinin referans sayacı (yani
i_countelemanı) 0 olmalıdır. (Zaten nesne LRU listesindeyse onun referans sayacı 0 olmak zorundadır. Ancak bu durumun bazı istisnaları olabilmektedir.)Inode nesnesi kirli (dirty) olmamalıdır. (Inode nesnesi kirli olduğu halde inode önbelleğinde bulunabilmektedir.)
Inode nesnesi o anda kilitli (locked) olmamalıdır.
Güncel çekirdeklerde LRU listesindeki inode nesnelerinin inode önbelleğinden atılıp atılmayacağına fs/inode.c
dosyası içerisindeki inode_lru_isolate fonksiyonunda karar verilmektedir:
static enum lru_status inode_lru_isolate(struct list_head *item,
struct list_lru_one *lru, spinlock_t *lru_lock, void *arg)
{
struct list_head *freeable = arg;
struct inode *inode = container_of(item, struct inode, i_lru);
if (!spin_trylock(&inode->i_lock))
return LRU_SKIP;
/*
* Referenced or dirty inodes are still in use. Give them another pass
* through the LRU as we cannot reclaim them now.
*/
if (atomic_read(&inode->i_count) ||
(inode->i_state & ~I_REFERENCED)) {
list_lru_isolate(lru, &inode->i_lru);
spin_unlock(&inode->i_lock);
this_cpu_dec(nr_unused);
return LRU_REMOVED;
}
/* recently referenced inodes get one more pass */
if (inode->i_state & I_REFERENCED) {
inode->i_state &= ~I_REFERENCED;
spin_unlock(&inode->i_lock);
return LRU_ROTATE;
}
if (inode_has_buffers(inode) || !mapping_empty(&inode->i_data)) {
inode_pin_lru_isolating(inode);
spin_unlock(&inode->i_lock);
spin_unlock(&lru->lock);
if (remove_inode_buffers(inode)) {
unsigned long reap;
reap = invalidate_mapping_pages(&inode->i_data, 0, -1);
if (current_is_kswapd())
__count_vm_events(KSWAPD_INODESTEAL, reap);
else
__count_vm_events(PGINODESTEAL, reap);
mm_account_reclaimed_pages(reap);
}
inode_unpin_lru_isolating(inode);
return LRU_RETRY;
}
WARN_ON(inode->i_state & I_NEW);
inode->i_state |= I_FREEING;
list_lru_isolate_move(lru, &inode->i_lru, freeable);
spin_unlock(&inode->i_lock);
this_cpu_dec(nr_unused);
return LRU_REMOVED;
}
Dentry önbelleğinden bir dentry nesnesinin atıldığını varsayalım. Peki buna ilişkin inode nesnesinin bu olay nedeniyle referans sayacı 0’a düşmüşse o inode nesnesi de inode önbelleğinden o sırada atılacak mıdır? İşte dentry önbelleğinin shrink edilmesi ile inode önbelleğinin shrink edilmesi farklı zamanlarda yapılmaktadır. Dolayısıyla çekirdek bir dentry nesnesini dentry önbelleğinden atarken o sırada ona ilişkin inode nesnesini koşullar sağlanmış olsa bile inode önbelleğinden atmaya çalışmamaktadır. Inode önbelleğinin shrink edilmesi farklı bir periyotta yapılmaktadır.
5.12.4. Örnek Senaryolar
Şimdi de bu önbellek sisteminin nasıl işletildiğini daha iyi anlayabilmek için birkaç örnek senaryo üzerinde durmak istiyoruz.
Senaryo 1: Dosyanın Açılıp Kapatılması
Varsayalım ki sample.txt isimli bir dosya open fonksiyonuyla açılıp hemen close fonksiyonuyla
kapatılmış olsun. Bu sırada dentry ve inode önbelleklerine ilişkin şu olaylar gerçekleşecektir:
Dosya açılırken yol ifadesinin çözümlenmesi (pathname resolution) sırasında ilgili dosyanın dentry nesnesi dentry önbelleğinde yoksa dentry önbelleğine alınacaktır. Dosya açılmasından dolayı yaratılan dosya nesnesi (yani
struct filenesnesi) bu dentry nesnesine referans ettiği için dentry nesnesinin referans sayacı eğer dentry nesnesi yeni yaratılmışsa 1 yapılacak, zaten dentry önbelleğinde varsa 1 artırılacaktır.Dosya açılırken ilgili dosyanın inode bilgileri inode önbelleğinde aranacak, yoksa inode önbelleğine yerleştirilecektir. Bu inode nesnesi dentry nesnesi tarafından referans edildiği için onun da referans sayacı 1 artırılacaktır.
Dosya kapatıldığında dosya nesnesi yok edilirken dentry nesnesinin referans sayacı 1 eksiltilecektir. Eğer dentry nesnesinin referans sayacı 0’a düşerse çekirdek onu dentry LRU listesinin sonuna yerleştirecektir. Tabii bu dentry nesnesinin referans sayacı düşürülürken ona ilişkin inode nesnesinin de referans sayacı düşürülmektedir. O inode nesnesinin de referans sayacı eğer 0’a düşerse o inode nesnesi de inode LRU listesinin sonuna yerleştirilecektir.
Eğer dentry nesnesi ve ona ilişkin inode nesnesi LRU listelerine aktarılmışsa artık zamanla bellek baskısı oluştuğunda listenin sonundan itibaren boşaltım yapılırken bunlar bu önbelleklerden tamamen atılacaktır.
Burada bir noktaya dikkat ediniz: Dosya nesnesi dentry nesnesinin referans sayacını 1 artırmaktadır, dentry nesnesi de inode nesnesinin referans sayacını 1 artırmaktadır.
Senaryo 2: stat Fonksiyonunun Kullanımı
Şimdi de dosya nesnesi oluşturmayan bir işlem yapıldığında önbellek bağlamında neler olduğuna bakalım. Örneğin
bir dosyanın bilgileri stat fonksiyonuyla elde edilmek istensin. Bu durumda önbellek bağlamında sırasıyla
şunlar olacaktır:
İlgili dosyaya ilişkin dentry nesnesi dentry önbelleğinde aranacak, bulunamazsa oluşturularak dentry önbelleğine yerleştirilecektir. Bu işlem dentry nesnesinin referans sayacını 1 artıracaktır.
Dentry nesnesine ilişkin inode nesnesi inode önbelleğinde aranacak, bulunamazsa oluşturularak inode önbelleğine yerleştirilecektir. Bu işlem inode nesnesinin referans sayacını 1 artıracaktır.
Inode nesnesi içerisindeki bilgiler kullanıcı modundaki prosese teslim edilecektir.
İşlem bittikten sonra dentry nesnesinin referans sayacı 1 eksiltilecektir. Eğer nesnenin referans sayacı 0’a düşerse nesne dentry LRU listesinin sonuna yerleştirilecektir. Tabii bu sırada inode nesnesinin referans sayacı da 1 eksiltilecektir. Eğer inode referans sayacı da 0’a düşerse inode nesnesi de inode LRU listesinin sonuna yerleştirilecektir.
Bellek baskısı oluştuğunda eğer bu nesneler kullanılmamışlarsa ve listenin sonlarına doğru da ilerlemişlerse bu önbelleklerden atılacaklardır.
5.12.5. Inode Önbelleği İzleme Araçları
Çekirdek inode önbellek sistemi hakkında da bazı bilgileri proc dosya sistemi yoluyla dış dünyaya iletmektedir. Bunları da açıklamak istiyoruz:
/proc/sys/fs/inode-state dosyası inode önbelleği hakkında bilgi veren temel bir dosyadır. Bu dosya
okunduğunda aşağıdaki formatta bilgiler verilmektedir:
$ cat /proc/sys/fs/inode-state
42418 532 0 0 0 0 0
Buradaki birinci sütunda (örneğimizdeki 42418) inode önbelleğindeki toplam inode nesnelerinin sayısı, ikinci
sütunda ise LRU listesindeki kullanılmayan inode nesnelerinin sayısı (örneğimizde 532) rapor edilmektedir.
Kullanılmayan inode nesneleri referans sayacı (yani i_count elemanı) 0 olan nesnelerdir. Bazı istisnalar
dışında zaten kullanılmayan inode nesneleri LRU listelerine alınmaktadır. Diğer sütunlar güncel çekirdeklerde
kullanılmamaktadır. Bu sütunlarda hep 0 bulunmaktadır. Bu dosya okunduğunda çekirdekte fs/inode.c dosyasında
bulunan aşağıdaki fonksiyon çağrılmaktadır:
static int proc_nr_inodes(const struct ctl_table *table, int write,
void *buffer, size_t *lenp, loff_t *ppos)
{
inodes_stat.nr_inodes = get_nr_inodes();
inodes_stat.nr_unused = get_nr_inodes_unused();
return proc_doulongvec_minmax(table, write, buffer, lenp, ppos);
}
/proc/sys/fs/inode-nr dosyası da yukarıdaki iki sütunu vermektedir:
$ cat /proc/sys/fs/inode-nr
42421 532
Yine dilimli tahsisat sistemi yoluyla inode önbellek tahsisat dilimleri hakkında bilgiler /proc/slabinfo
dosyasından elde edilebilmektedir. Örneğin:
$ sudo cat /proc/slabinfo | grep inode
isofs_inode_cache 46 46 688 23 4 : tunables 0 0 0 : slabdata 2 2 0
btrfs_inode 0 0 1088 30 8 : tunables 0 0 0 : slabdata 0 0 0
fscrypt_inode_info 0 0 128 32 1 : tunables 0 0 0 : slabdata 0 0 0
mqueue_inode_cache 34 34 960 34 8 : tunables 0 0 0 : slabdata 1 1 0
fuse_inode 72 72 896 36 8 : tunables 0 0 0 : slabdata 2 2 0
ecryptfs_inode_cache 0 0 1024 32 8 : tunables 0 0 0 : slabdata 0 0 0
fat_inode_cache 20 20 792 20 4 : tunables 0 0 0 : slabdata 1 1 0
squashfs_inode_cache 0 0 704 23 4 : tunables 0 0 0 : slabdata 0 0 0
ext4_inode_cache 14013 14013 1184 27 8 : tunables 0 0 0 : slabdata 519 519 0
hugetlbfs_inode_cache 50 50 648 25 4 : tunables 0 0 0 : slabdata 2 2 0
sock_inode_cache 1498 1521 832 39 8 : tunables 0 0 0 : slabdata 39 39 0
tracefs_inode_cache 1584 1584 672 24 4 : tunables 0 0 0 : slabdata 66 66 0
proc_inode_cache 5060 5060 712 23 4 : tunables 0 0 0 : slabdata 220 220 0
shmem_inode_cache 1965 1980 792 20 4 : tunables 0 0 0 : slabdata 99 99 0
inode_cache 19289 19350 640 25 4 : tunables 0 0 0 : slabdata 774 774 0
5.13. Süper Blok Nesneleri
Şimdi de dikkatimizi süper blok nesnelerine ve dosya sistemlerinin kaydettirilmesine (file system registration)
çevirelim. Daha önceden de belirttiğimiz gibi mount edilen her dosya sistemi için Linux çekirdeği süper blok
nesnesi denilen bir nesne oluşturmaktadır. Süper blok nesneleri çekirdekte include/fs.h dosyası içerisindeki
super_block yapısıyla temsil edilmektedir. Görüldüğü gibi yapı oldukça büyüktür ve bazı elemanlar çeşitli
konfigürasyon seçenekleriyle yapıya dahil edilmektedir.
Güncel çekirdeklerde super_block yapısı şöyle bildirilmiştir:
struct super_block {
struct list_head s_list; /* Keep this first */
dev_t s_dev; /* search index; _not_ kdev_t */
unsigned char s_blocksize_bits;
unsigned long s_blocksize;
loff_t s_maxbytes; /* Max file size */
struct file_system_type *s_type;
const struct super_operations *s_op;
const struct dquot_operations *dq_op;
const struct quotactl_ops *s_qcop;
const struct export_operations *s_export_op;
unsigned long s_flags;
unsigned long s_iflags; /* internal SB_I_* flags */
unsigned long s_magic;
struct dentry *s_root;
struct rw_semaphore s_umount;
int s_count;
atomic_t s_active;
#ifdef CONFIG_SECURITY
void *s_security;
#endif
const struct xattr_handler * const *s_xattr;
#ifdef CONFIG_FS_ENCRYPTION
const struct fscrypt_operations *s_cop;
struct fscrypt_keyring *s_master_keys; /* master crypto keys in use */
#endif
#ifdef CONFIG_FS_VERITY
const struct fsverity_operations *s_vop;
#endif
#if IS_ENABLED(CONFIG_UNICODE)
struct unicode_map *s_encoding;
__u16 s_encoding_flags;
#endif
struct hlist_bl_head s_roots; /* alternate root dentries for NFS */
struct list_head s_mounts; /* list of mounts; _not_ for fs use */
struct block_device *s_bdev;
struct file *s_bdev_file;
struct backing_dev_info *s_bdi;
struct mtd_info *s_mtd;
struct hlist_node s_instances;
unsigned int s_quota_types; /* Bitmask of supported quota types */
struct quota_info s_dquot; /* Diskquota specific options */
struct sb_writers s_writers;
/*
* Keep s_fs_info, s_time_gran, s_fsnotify_mask, and
* s_fsnotify_info together for cache efficiency. They are frequently
* accessed and rarely modified.
*/
void *s_fs_info; /* Filesystem private info */
/* Granularity of c/m/atime in ns (cannot be worse than a second) */
u32 s_time_gran;
/* Time limits for c/m/atime in seconds */
time64_t s_time_min;
time64_t s_time_max;
#ifdef CONFIG_FSNOTIFY
u32 s_fsnotify_mask;
struct fsnotify_sb_info *s_fsnotify_info;
#endif
/*
* q: why are s_id and s_sysfs_name not the same? both are human
* readable strings that identify the filesystem
* a: s_id is allowed to change at runtime; it's used in log messages,
* and we want to when a device starts out as single device (s_id is dev
* name) but then a device is hot added and we have to switch to
* identifying it by UUID
* but s_sysfs_name is a handle for programmatic access, and can't
* change at runtime
*/
char s_id[32]; /* Informational name */
uuid_t s_uuid; /* UUID */
u8 s_uuid_len; /* Default 16, possibly smaller for weird filesystems */
/* if set, fs shows up under sysfs at /sys/fs/$FSTYP/s_sysfs_name */
char s_sysfs_name[UUID_STRING_LEN + 1];
unsigned int s_max_links;
/*
* The next field is for VFS *only*. No filesystems have any business
* even looking at it. You had been warned.
*/
struct mutex s_vfs_rename_mutex; /* Kludge */
/*
* Filesystem subtype. If non-empty the filesystem type field
* in /proc/mounts will be "type.subtype"
*/
const char *s_subtype;
const struct dentry_operations *s_d_op; /* default d_op for dentries */
struct shrinker *s_shrink; /* per-sb shrinker handle */
/* Number of inodes with nlink == 0 but still referenced */
atomic_long_t s_remove_count;
/* Read-only state of the superblock is being changed */
int s_readonly_remount;
/* per-sb errseq_t for reporting writeback errors via syncfs */
errseq_t s_wb_err;
/* AIO completions deferred from interrupt context */
struct workqueue_struct *s_dio_done_wq;
struct hlist_head s_pins;
/*
* Owning user namespace and default context in which to
* interpret filesystem uids, gids, quotas, device nodes,
* xattrs and security labels.
*/
struct user_namespace *s_user_ns;
/*
* The list_lru structure is essentially just a pointer to a table
* of per-node lru lists, each of which has its own spinlock.
* There is no need to put them into separate cachelines.
*/
struct list_lru s_dentry_lru;
struct list_lru s_inode_lru;
struct rcu_head rcu;
struct work_struct destroy_work;
struct mutex s_sync_lock; /* sync serialisation lock */
/*
* Indicates how deep in a filesystem stack this SB is
*/
int s_stack_depth;
/* s_inode_list_lock protects s_inodes */
spinlock_t s_inode_list_lock ____cacheline_aligned_in_smp;
struct list_head s_inodes; /* all inodes */
spinlock_t s_inode_wblist_lock;
struct list_head s_inodes_wb; /* writeback inodes */
} __randomize_layout;
2.6 çekirdeklerinde super_block yapısı şöyleydi:
struct super_block {
struct list_head s_list; /* Keep this first */
dev_t s_dev; /* search index; _not_ kdev_t */
unsigned long s_blocksize;
unsigned char s_blocksize_bits;
unsigned char s_dirt;
loff_t s_maxbytes; /* Max file size */
struct file_system_type *s_type;
const struct super_operations *s_op;
const struct dquot_operations *dq_op;
const struct quotactl_ops *s_qcop;
const struct export_operations *s_export_op;
unsigned long s_flags;
unsigned long s_magic;
struct dentry *s_root;
struct rw_semaphore s_umount;
struct mutex s_lock;
int s_count;
int s_need_sync;
atomic_t s_active;
#ifdef CONFIG_SECURITY
void *s_security;
#endif
struct xattr_handler **s_xattr;
struct list_head s_inodes; /* all inodes */
struct hlist_head s_anon; /* anonymous dentries for (nfs) exporting */
struct list_head s_files;
/* s_dentry_lru and s_nr_dentry_unused are protected by dcache_lock */
struct list_head s_dentry_lru; /* unused dentry lru */
int s_nr_dentry_unused; /* # of dentry on lru */
struct block_device *s_bdev;
struct backing_dev_info *s_bdi;
struct mtd_info *s_mtd;
struct list_head s_instances;
struct quota_info s_dquot; /* Diskquota specific options */
int s_frozen;
wait_queue_head_t s_wait_unfrozen;
char s_id[32]; /* Informational name */
void *s_fs_info; /* Filesystem private info */
fmode_t s_mode;
/*
* The next field is for VFS *only*. No filesystems have any business
* even looking at it. You had been warned.
*/
struct mutex s_vfs_rename_mutex; /* Kludge */
/* Granularity of c/m/atime in ns. Cannot be worse than a second */
u32 s_time_gran;
/*
* Filesystem subtype. If non-empty the filesystem type field
* in /proc/mounts will be "type.subtype"
*/
char *s_subtype;
/*
* Saved mount options for lazy filesystems using
* generic_show_options()
*/
char *s_options;
};
2.4 ve 2.2 çekirdeklerinde ise super_block yapısı şöyleydi:
struct super_block {
struct list_head s_list; /* Keep this first */
kdev_t s_dev;
unsigned long s_blocksize;
unsigned char s_blocksize_bits;
unsigned char s_dirt;
unsigned long long s_maxbytes; /* Max file size */
struct file_system_type *s_type;
struct super_operations *s_op;
struct dquot_operations *dq_op;
struct quotactl_ops *s_qcop;
unsigned long s_flags;
unsigned long s_magic;
struct dentry *s_root;
struct rw_semaphore s_umount;
struct semaphore s_lock;
int s_count;
atomic_t s_active;
struct list_head s_dirty; /* dirty inodes */
struct list_head s_locked_inodes; /* inodes being synced */
struct list_head s_files;
struct block_device *s_bdev;
struct list_head s_instances;
struct quota_info s_dquot; /* Diskquota specific options */
union {
struct minix_sb_info minix_sb;
struct ext2_sb_info ext2_sb;
struct ext3_sb_info ext3_sb;
struct hpfs_sb_info hpfs_sb;
struct ntfs_sb_info ntfs_sb;
struct msdos_sb_info msdos_sb;
struct isofs_sb_info isofs_sb;
struct nfs_sb_info nfs_sb;
struct sysv_sb_info sysv_sb;
struct affs_sb_info affs_sb;
struct ufs_sb_info ufs_sb;
struct efs_sb_info efs_sb;
struct shmem_sb_info shmem_sb;
struct romfs_sb_info romfs_sb;
struct smb_sb_info smbfs_sb;
struct hfs_sb_info hfs_sb;
struct adfs_sb_info adfs_sb;
struct qnx4_sb_info qnx4_sb;
struct reiserfs_sb_info reiserfs_sb;
struct bfs_sb_info bfs_sb;
struct udf_sb_info udf_sb;
struct ncp_sb_info ncpfs_sb;
struct usbdev_sb_info usbdevfs_sb;
struct jffs2_sb_info jffs2_sb;
struct cramfs_sb_info cramfs_sb;
void *generic_sbp;
} u;
};
Linux’un ilkel 0.01 versiyonunda super_block yapısı da oldukça minimalistti:
struct super_block {
unsigned short s_ninodes;
unsigned short s_nzones;
unsigned short s_imap_blocks;
unsigned short s_zmap_blocks;
unsigned short s_firstdatazone;
unsigned short s_log_zone_size;
unsigned long s_max_size;
unsigned short s_magic;
/* These are only in memory */
struct buffer_head *s_imap[8];
struct buffer_head *s_zmap[8];
unsigned short s_dev;
struct m_inode *s_isup;
struct m_inode *s_imount;
unsigned long s_time;
unsigned char s_rd_only;
unsigned char s_dirt;
};
5.14. Dosya Sisteminin Mount Edilmesi
Bir dosya sistemi biraz karmaşık bir süreçle çekirdek tarafından kullanılabilir hale gelmektedir. Şimdi bu süreçlerin üzerinde duracağız.
Süper blok nesneleri dosya sistemi mount edilirken oluşturulmaktadır. Mount işlemi bir dosya sisteminin dizin ağacındaki bir dizine iliştirilmesi anlamına gelmektedir. Mount işlemi tipik olarak komut satırında mount komutu ile (tabii biz komut diyoruz ama aslında mount bir programdır) yapılmaktadır. Komutun yalın genel biçimi şöyledir:
mount [-t <dosya_sisteminin_tür_ismi>] <blok_aygıt_dosyası> <mount_noktası>
Burada mount noktası dosya sisteminin kökünün monte edileceği dizini belirtmektedir. Örneğin:
$ mount -t ext4 /dev/sbd1 /home/kaan
Mount işlemi sırasında dosya sisteminin tür ismi hiç belirtilmeyebilir. Bu durumda tür otomatik belirlenmeye çalışılır. Tabii dosya sisteminin türü otomatik olarak belirlenemezse hata oluşmaktadır. mount programı aslında Linux sistemlerinde mount isimli kütüphane fonksiyonunu çağırarak işlemini yapmaktadır. Bu fonksiyonun parametrik yapısı şöyledir:
#include <sys/mount.h>
int mount(const char *source, const char *target, const char *filesystemtype,
unsigned long mountflags, const void *_Nullable data);
mount komutu ve mount fonksiyonu POSIX standartlarında bulunmamaktadır. Linux’ta mount kütüphane
fonksiyonu sys_mount sistem fonksiyonunu çağırmaktadır. Yani aslında mount kütüphane fonksiyonunun
tek yaptığı şey mount sistem fonksiyonunu çağırmaktır:
mount komutundan çekirdek moduna uzanan çağrı zinciri
Mount edilmiş olan dosya sistemi komut satırında umount komutuyla unmount edilebilmektedir. Komutun yalın genel biçimi şöyledir:
umount <mount_noktası ya da blok_aygıt_dosyası>
Örneğin:
$ umount /home/kaan
umount komutu umount ya da umount2 kütüphane fonksiyonlarını çağırarak işlemini yapmaktadır.
Bu fonksiyonların prototipleri şöyledir:
#include <sys/mount.h>
int umount(const char *target);
int umount2(const char *target, int flags);
umount ve umount2 kütüphane fonksiyonları da sırasıyla sys_umount ve sys_umount2 sistem
fonksiyonlarını çağırmaktadır.
5.15. Dosya Sistemlerinin Çekirdeğe Kaydettirilmesi
Bir dosya sistemini çekirdeğin kullanabilmesi için onun çekirdeğe kaydettirilmesi (register ettirilmesi) gerekmektedir. Çekirdek kaydettirilen tüm dosya sistemlerini bir “tek bağlı listede (single linked list)” tutmaktadır. Mount işlemi de kaydettirilen bu bilgiler kullanılarak gerçekleştirilmektedir.
Çekirdekte kaydettirilmiş olan tüm dosya sistemleri file_systems isimli global tek bir bağlı listede
tutulmaktadır:
static struct file_system_type *file_systems;
Bu bağlı listede file_system_type yapısı türünden nesneler bulunmaktadır. file_systems değişkeni ilk
düğümün yerini tutmaktadır.
file_systems bağlı listesinin genel yapısı
Linux çekirdeğinde çok uzun süredir dosya sistemleri fs/filesystem.c dosyası içerisinde
register_filesystem isimli fonksiyonla kaydettirilmektedir. Güncel çekirdeklerde bu fonksiyon şöyle
yazılmıştır:
int register_filesystem(struct file_system_type * fs)
{
int res = 0;
struct file_system_type ** p;
if (fs->parameters &&
!fs_validate_description(fs->name, fs->parameters))
return -EINVAL;
BUG_ON(strchr(fs->name, '.'));
if (fs->next)
return -EBUSY;
write_lock(&file_systems_lock);
p = find_filesystem(fs->name, strlen(fs->name));
if (*p)
res = -EBUSY;
else
*p = fs;
write_unlock(&file_systems_lock);
return res;
}
EXPORT_SYMBOL(register_filesystem);
Burada find_filesystem fonksiyonu eğer kaydettirilmek istenen dosya sistemi bağlı listede yoksa
eklemenin yapılacağı son düğümün next elemanının adresiyle, kaydettirilmek istenen dosya sistemi zaten
bağlı listede varsa -EBUSY errno değeriyle geri dönmektedir. Bu fonksiyon da şöyle yazılmıştır:
static struct file_system_type **find_filesystem(const char *name, unsigned len)
{
struct file_system_type **p;
for (p = &file_systems; *p; p = &(*p)->next)
if (strncmp((*p)->name, name, len) == 0 &&
!(*p)->name[len])
break;
return p;
}
Fonksiyonun eğer ilgili düğüm bulunamazsa son düğümün next göstericisinin adresiyle, bulunursa NULL adresle
geri döndüğüne dikkat ediniz.
register_filesystem fonksiyonu export edilmiş olduğu için çekirdek modülleri tarafından da
çağrılabilmektedir. Dosya sistemini bu fonksiyonla kaydettirecek kişi önce file_system_type yapısı
türünden statik ömürlü bir nesne oluşturup onun adresini register_filesystem fonksiyonuna geçirmelidir.
file_system_type yapısı güncel çekirdeklerde include/fs.h dosyası içerisinde şöyle bildirilmiştir:
struct file_system_type {
const char *name;
int fs_flags;
#define FS_REQUIRES_DEV 1
#define FS_BINARY_MOUNTDATA 2
#define FS_HAS_SUBTYPE 4
#define FS_USERNS_MOUNT 8 /* Can be mounted by userns root */
#define FS_DISALLOW_NOTIFY_PERM 16 /* Disable fanotify permission events */
#define FS_ALLOW_IDMAP 32 /* FS has been updated to handle vfs idmappings. */
#define FS_RENAME_DOES_D_MOVE 32768 /* FS will handle d_move() during rename() internally. */
int (*init_fs_context)(struct fs_context *);
const struct fs_parameter_spec *parameters;
struct dentry *(*mount) (struct file_system_type *, int,
const char *, void *);
void (*kill_sb) (struct super_block *);
struct module *owner;
struct file_system_type *next;
struct hlist_head fs_supers;
struct lock_class_key s_lock_key;
struct lock_class_key s_umount_key;
struct lock_class_key s_vfs_rename_key;
struct lock_class_key s_writers_key[SB_FREEZE_LEVELS];
struct lock_class_key i_lock_key;
struct lock_class_key i_mutex_key;
struct lock_class_key invalidate_lock_key;
struct lock_class_key i_mutex_dir_key;
};
Programcı bu yapının tüm elemanlarını doldurmak zorunda değildir. Yalnızca gerekli birkaç elemanını doldurması yeterlidir. Diğer elemanlar çekirdek tarafından gerektiğinde kullanılmaktadır. Eskiden bu yapı daha sade bir görünümündeydi. Örneğin 2.6 çekirdeklerinde şöyleydi:
struct file_system_type {
const char *name;
int fs_flags;
int (*get_sb) (struct file_system_type *, int,
const char *, void *, struct vfsmount *);
struct dentry *(*mount) (struct file_system_type *, int,
const char *, void *);
void (*kill_sb) (struct super_block *);
struct module *owner;
struct file_system_type * next;
struct list_head fs_supers;
struct lock_class_key s_lock_key;
struct lock_class_key s_umount_key;
struct lock_class_key s_vfs_rename_key;
struct lock_class_key i_lock_key;
struct lock_class_key i_mutex_key;
struct lock_class_key i_mutex_dir_key;
struct lock_class_key i_alloc_sem_key;
};
2.4 ve 2.2 çekirdeklerinde de şöyleydi:
struct file_system_type {
const char *name;
int fs_flags;
struct super_block *(*read_super) (struct super_block *, void *, int);
struct module *owner;
struct file_system_type * next;
struct list_head fs_supers;
};
Linux’un ilkel 0.01 versiyonunda zaten dosya sisteminin kaydettirilmesi diye bir kavram da yoktu.
register_filesystem fonksiyonu ile kaydettirilmiş olan dosya sisteminin unregister_filesystem
fonksiyonuyla kaydı kaldırılabilir. Tipik olarak register_filesystem fonksiyonu çekirdek modülünün
init fonksiyonunda, unregister_filesystem fonksiyonu ise çekirdek modülünün exit fonksiyonunda
çağrılmaktadır. unregister_filesystem fonksiyonu file_system_type nesnesini bağlı listeden
atmaktadır. Güncel çekirdeklerde bu fonksiyon fs/filesystem.c dosyasında aşağıdaki gibi
tanımlanmıştır:
int unregister_filesystem(struct file_system_type * fs)
{
struct file_system_type ** tmp;
write_lock(&file_systems_lock);
tmp = &file_systems;
while (*tmp) {
if (fs == *tmp) {
*tmp = fs->next;
fs->next = NULL;
write_unlock(&file_systems_lock);
synchronize_rcu();
return 0;
}
tmp = &(*tmp)->next;
}
write_unlock(&file_systems_lock);
return -EINVAL;
}
5.15.1. file_system_type Nesnesinin İçinin Doldurulması
Güncel Linux çekirdeklerinde file_system_type nesnesinin dosya sistemini yazanlar tarafından doldurması
gereken elemanları şunlardır:
static struct file_system_type myfs_type = {
.owner = THIS_MODULE,
.name = "myfs",
.mount = myfs_mount,
.kill_sb = myfs_kill_super,
};
Yapının owner elemanına THIS_MODULE değeri atanmalıdır. Her dosya sisteminin bir ismi vardır. Yapının
name elemanı bu ismi belirtmektedir. Dosya sistemi mount edilmek istendiğinde çekirdek file_systems
bağlı listesinde arama yaparak bizim yerleştirdiğimiz yapı nesnesini bulur ve onun mount elemanında
belirtilen fonksiyonu çağırır. Yani bu yapının mount elemanına dosya sistemi mount edildiğinde çağrılacak fonksiyonu
yerleştirilmelidir. Dosya sistemi unmount edilirken eğer super_block nesnesinin referans sayacı 0’a düşerse
kill_sb elemanında belirtilen fonksiyon çağrılmaktadır. O halde dosya sistemini gerçekleştiren sistem programcısı
yapının mount elemanına ve kill_sb elemanına uygun parametrik yapılara sahip fonksiyonların adreslerini yerleştirmesi
gerekir. Örneğimizde yapının bu elemanlarına myfs_mount ve myfs_kill_super fonksiyonlarının adresleri
yerleştirilmiştir.
Yeni çekirdeklerde bir süredir yapıda mount elemanına alternatif olarak init_fs_context isimli bir
eleman daha bulundurulmaktadır. init_fs_context elemanı da bir fonksiyon göstericisidir ve mount işlemi
sırasında çağrılmaktadır. init_fs_context elemanı mount elemanına daha modern bir alternatiftir.
Sistem programcısı yapının ya mount elemanını ya da init_fs_context elemanını kullanır. Eğer yapının
bu iki elemanı da set edilmişse çekirdek mount işlemi sırasında yalnızca init_fs_context elemanında
belirtilen fonksiyonu çağırmaktadır. Her ne kadar init_fs_context elemanı ile yeni bir alternatif
oluşturulmuşsa da mount elemanı deprecated yapılmamıştır. Yani eski mount elemanının kullanımı
devam etmektedir ve bu eleman init_fs_context elemanından daha kolay bir kullanım sunmaktadır.
file_system_type yapısının mount elemanına adresi yerleştirilecek fonksiyonun parametrik yapısı şöyle
olmalıdır:
static struct dentry *myfs_mount(struct file_system_type *fs_type, int flags,
const char *dev_name, void *data)
{
/* ... */
}
Fonksiyonun birinci parametresi register ettirilmiş olan file_system_type nesnesinin adresini
belirtmektedir. sys_mount sistem fonksiyonu file_systems bağlı listesinde belirtilen isimdeki
file_system_type nesnesini bularak onun adresini bu fonksiyonun birinci parametresine geçirmektedir.
Fonksiyonun diğer parametreleri sys_mount sistem fonksiyonundan gelen parametrelerdir. Bir dosya sistemi
mount edilirken dosya sisteminin içinde bulunduğu blok aygıtına ilişkin blok aygıt dosyasının belirtildiğini
anımsayınız. İşte bu blok aygıt dosyası fonksiyonun üçüncü parametresine, mount bayrakları ikinci
parametresine ve mount edilecek sisteme ilişkin özel bilgiler de dördüncü parametresine geçirilmektedir.
file_system_type yapısının mount elemanına girilen fonksiyon aşağıdaki işlemleri yapmalıdır:
Bir
super_blocknesnesi oluşturup bunun içini doldurmalıdır.Mount edilecek dosya sisteminin kök dizinine ilişkin inode ve dentry nesnelerini yaratıp bunları inode ve dentry önbelleklerine yerleştirmelidir.
Fonksiyon kök dizine ilişkin dentry nesnesinin adresiyle geri dönmelidir.
5.15.1.1. Süper Blok Nesnesini Oluşturan Yüksek Seviyeli Fonksiyonlar: mount_nodev ve mount_bdev
Aslında Linux çekirdeğinde mount edilecek dosya sistemi için super_block nesnesini oluşturan daha yüksek
seviyeli fonksiyonlar da bulunmaktadır. Bu amaçla kullanılan iki önemli çekirdek fonksiyonu mount_nodev
ve mount_bdev isimli fonksiyonlarıdır. Bu fonksiyonlar export edilmiştir. mount_nodev ve
mount_bdev fonksiyonlarının prototipleri include/linux/fs.h dosyası içerisinde şöyle bildirilmiştir:
struct dentry *mount_nodev(struct file_system_type *fs_type, int flags, void *data,
int (*fill_super)(struct super_block *, void *, int));
struct dentry *mount_bdev(struct file_system_type *fs_type, int flags,
const char *dev_name, void *data,
int (*fill_super)(struct super_block *, void *, int));
Bu fonksiyonların tanımlamaları fs/super.c dosyası içerisinde yapılmıştır.
mount_nodev fonksiyonu ramdisk gibi disk tabanlı olmayan dosya sistemlerinin gerçekleştirilmesinde,
mount_bdev fonksiyonu ise disk tabanlı dosya sistemlerinin gerçekleştirilmesinde kullanılmaktadır.
Disk tabanlı bir dosya sistemini çekirdeğin yüksek seviyeli mount_bdev fonksiyonunu kullanarak
yazacak olan sistem programcıları tipik olarak mount fonksiyonunun içerisinde doğrudan bu fonksiyonu çağırırlar.
Örneğin:
static struct dentry *myfs_mount(struct file_system_type *fs_type, int flags,
const char *dev_name, void *data)
{
return mount_bdev(fs_type, flags, dev_name, data, myfs_fill_super);
}
Burada mount fonksiyonunun parametrelerinin mount_bdev fonksiyonuna doğrudan aktarıldığını
görüyorsunuz. Ancak mount_bdev fonksiyonunun son parametresi dosya sistemini gerçekleştiren programcı
tarafından oluşturulup fonksiyona verilmektedir. Bu son parametre bir callback fonksiyondur ve süper blok
nesnesinin içinin sistem programcısı tarafından doldurulmasına olanak sağlamaktadır.
mount_bdev fonksiyonunun gerçekleştirimi linux/super.c dosyasında şöyle yapılmıştır:
struct dentry *mount_bdev(struct file_system_type *fs_type,
int flags, const char *dev_name, void *data,
int (*fill_super)(struct super_block *, void *, int))
{
struct super_block *s;
int error;
dev_t dev;
error = lookup_bdev(dev_name, &dev);
if (error)
return ERR_PTR(error);
flags |= SB_NOSEC;
s = sget(fs_type, test_bdev_super, set_bdev_super, flags, &dev);
if (IS_ERR(s))
return ERR_CAST(s);
if (s->s_root) {
if ((flags ^ s->s_flags) & SB_RDONLY) {
deactivate_locked_super(s);
return ERR_PTR(-EBUSY);
}
} else {
error = setup_bdev_super(s, flags, NULL);
if (!error)
error = fill_super(s, data, flags & SB_SILENT ? 1 : 0);
if (error) {
deactivate_locked_super(s);
return ERR_PTR(error);
}
s->s_flags |= SB_ACTIVE;
}
return dget(s->s_root);
}
EXPORT_SYMBOL(mount_bdev);
mount_bdev fonksiyonu kabaca bizim için şunları yapmaktadır:
lookup_bdevfonksiyonu iledev_nameparametresindeki aygıt dosyasını kullanarak blok aygıt sürücüsüne erişir.sgetfonksiyonu ile daha önce bu disk bölümü için bir süper blok nesnesi oluşturulmuş mu diye kontrol eder ve oluşturulmamışsa süper blok nesnesini oluşturur.Oluşturduğu
super_blocknesnesinins_bdevves_develemanlarına değerlerini atar.Sistem programcısının son parametreye geçirdiği
fill_superfonksiyonunu çağırarak oluşturduğu süper blok nesnesinin içinin sistem programcısı tarafından doldurulmasını sağlar.
Yukarıda da belirttiğimiz gibi artık en yeni çekirdeklerde mount_bdev fonksiyonu kaldırılmıştır.
mount_bdev fonksiyonunun işlevi get_tree_bdev fonksiyonu tarafından yapılmaktadır. Bu yeni arayüzün
kullanımı biraz daha zordur. Çünkü burada iki aşamalı işlem yapılmaktadır. Önce file_system_type
yapısının init_fs_context elemanına bir fonksiyon girilmekte, o fonksiyonda context fonksiyonları set
edilmektedir. Ancak eski arayüzü yeni biçime dönüştürmek zor değildir. Yeniden bu arayüzdeki genel yapıyı
anımsatmak istiyoruz:
static const struct fs_context_operations myfs_context_ops = {
.get_tree = myfs_get_tree,
};
static int myfs_init_fs_context(struct fs_context *fc)
{
fc->ops = &myfs_context_ops;
return 0;
}
static struct file_system_type myfs_type = {
.owner = THIS_MODULE,
.name = "myfs",
.init_fs_context = myfs_fs_init_context,
.kill_sb = myfs_kill_super,
};
static int myfs_get_tree(struct fs_context *fc)
{
return get_tree_bdev(fc, myfs_fill_super);
}
mount_nodev fonksiyonu da benzer işlemleri yapmaktadır. Ancak bir blok aygıtı söz konusu olmadığı için
bazı aşamalar farklı bir biçimde gerçekleştirilmektedir. mount_nodev fonksiyonu da en yeni çekirdeklerde
kaldırılmıştır. Bunun yerine get_tree_nodev fonksiyonu kullanılmaktadır.
Sistem programcısının mount fonksiyonunu mount_bdev ya da mount_nodev fonksiyonlarının geri
dönüş değeriyle geri döndürdüğüne dikkat ediniz:
static struct dentry *myfs_mount(struct file_system_type *fs_type, int flags,
const char *dev_name, void *data)
{
return mount_bdev(fs_type, flags, dev_name, data, myfs_fill_super);
}
5.15.1.2. Kök Dizine İlişkin inode ve dentry Nesnelerinin Yaratılması
Peki mount edilecek dosya sisteminin kök dizinine ilişkin inode ve dentry nesneleri nerede
yaratılmaktadır? İşte aslında bu nesneleri sistem programcısı fill_super fonksiyonunun içerisinde
yaratmaktadır. fill_super fonksiyonu içerisinde minimal olarak sistem programcısı super_block
yapısının aşağıdaki elemanlarını doldurmalıdır:
Yapının
unsigned longtüründens_magicelemanı dosya sistemini belirten sihirli bir sayı ile doldurulmalıdır.Yapının
super_operationstüründens_opselemanı süper blok işlemlerinde çağrılacak fonksiyonları içerecek biçimde doldurulmalıdır.super_operationsfonksiyon göstericilerinden oluşan büyük bir yapıdır. Ancak sistem programcısı bu yapının hepsini değil yalnızca bazı elemanlarını doldurabilir.super_operationsyapısı şöyle bildirilmiştir:struct super_operations { struct inode *(*alloc_inode)(struct super_block *sb); void (*destroy_inode)(struct inode *); void (*dirty_inode) (struct inode *); int (*write_inode) (struct inode *, int); void (*drop_inode) (struct inode *); void (*delete_inode) (struct inode *); void (*put_super) (struct super_block *); void (*write_super) (struct super_block *); int (*sync_fs)(struct super_block *sb, int wait); int (*freeze_fs) (struct super_block *); int (*unfreeze_fs) (struct super_block *); int (*statfs) (struct dentry *, struct kstatfs *); int (*remount_fs) (struct super_block *, int *, char *); void (*clear_inode) (struct inode *); void (*umount_begin) (struct super_block *); int (*show_options)(struct seq_file *, struct vfsmount *); int (*show_stats)(struct seq_file *, struct vfsmount *); #ifdef CONFIG_QUOTA ssize_t (*quota_read)(struct super_block *, int, char *, size_t, loff_t); ssize_t (*quota_write)(struct super_block *, int, const char *, size_t, loff_t); #endif int (*bdev_try_to_free_page)(struct super_block*, struct page*, gfp_t); };
Yapının
s_blocksizeves_blocksize_bitselemanları sırasıyla dosya sistemindeki bir bloğun büyüklüğünü ve bu büyüklüğün 2 tabanına göre logaritma değerini tutacak biçimde doldurulmalıdır. Aslında bu elemanların doldurulması için zaten çekirdeğin içerisindesb_set_blocksizeisimli bir fonksiyon bulunmaktadır:int sb_set_blocksize(struct super_block *sb, int size);
Yapının
s_fs_infoelemanı dosya sistemine özgü süper blok bilgilerini tutan yapı nesnesini gösterecek biçimde set edilmelidir. Her dosya sisteminin o dosya sistemine özgü süper blok bilgileri de bulunmaktadır. Bu konuyu izleyen paragraflarda açıklayacağız.Sistem programcının
fill_superfonksiyonu içerisinde kök dizine ilişkin inode ve dentry nesnelerini yaratması ve bu yaratımları yaptıktan sonra dasuper_blockyapısınıns_rootelemanına kök dizine ilişkin dentry nesnesinin adresini yerleştirmesi gerekir. Zatenmount_bdevfonksiyonufill_super``fonksiyonu tarafından ``super_blocknesnesinins_rootelemanına yerleştirilen dentry nesnesiyle geri dönmektedir. Güncel çekirdeklerin içerisinde bir inode nesnesi yaratılmışsa onu gösterecek bir dentry nesnesinin yaratılmasını sağlayand_make_rootisimli export edilmiş bir çekirdek fonksiyonu da bulunmaktadır:struct dentry *d_make_root(struct inode *root_inode);
Biz “simplefs” dosya esisteminin gerçekleştirilmesi konusunda da mount_nodev ve mount_bdev fonksiyonları
üzerinde duracağız.
5.15.1.3. Yeni Çekirdeklerdeki Yüksek Seviyeli Mekanizma: init_fs_context
Çekirdeğin en yeni versiyonlarında artık mount_bdev ve mount_nodev gibi fonksiyonlar kaldırılmıştır.
Artık mount işlemi sırasında file_system_type yapısının init_fs_context elemanındaki fonksiyon
çağrılmaktadır. (Geçmişe doğru uyumu korumak için en yeni versiyonlarda da mount elemanı muhafaza
edilmiştir. Ancak bu eleman NULL adres içeriyorsa yapının init_fs_context elemanına başvurulmaktadır.)
En yeni çekirdeklerde mount_bdev ve mount_nodev fonksiyonlarının işlevlerini get_tree_bdev
fonksiyonu almıştır. Mount sırasında file_system_type yapısının mount elemanı yerine alternatif
init_fs_context elemanının da kullanılmaya başlanması 2019 başlarında Linux 5.1 ile başlamıştır. Bu yeni
init_fs_context elemanına context oluşturan bir fonksiyon girilmektedir. Bu fonksiyon içerisinde de
context işlemlerine yönelik fonksiyonlar set edilmektedir. Örneğin:
static const struct fs_context_operations myfs_context_ops = {
.get_tree = myfs_get_tree,
};
static int myfs_init_fs_context(struct fs_context *fc)
{
fc->ops = &myfs_context_ops;
return 0;
}
static struct file_system_type myfs_type = {
.owner = THIS_MODULE,
.name = "myfs",
.init_fs_context = myfs_fs_init_context,
.kill_sb = myfs_kill_super,
};
static int myfs_get_tree(struct fs_context *fc)
{
return get_tree_bdev(fc, myfs_fill_super);
}
Burada mount işlemi sırasında artık myfs_fs_init_context fonksiyonundan hareketle myfs_context_ops
fonksiyonu çağrılacaktır. İşte bu fonksiyon içerisinde de get_tree_bdev fonksiyonu çağrılmıştır. Biz
izleyen paragraflarda daha çok eski arayüz olan mount_bdev ve mount_nodev fonksiyonlarını temel
alacağız.
5.15.1.3.1. Süper Blok Listeleri
Çekirdek yaratılmış olan süper blok nesnelerini file_system_type yapısının fs_supers elemanındaki
bağlı listede tutmaktadır. Yani her dosya sistemi türü için o dosya sistemi türünden disk bölümlerinin mount edilmesi
sonucunda elde edilen süper blok nesneleri o dosya sistemi türüne ilişkin file_system_type yapısının
içerisinde tutulmaktadır:
struct file_system_type {
/* ... */
struct hlist_head fs_supers;
/* ... */
};
Bu bağlı listenin düğümlerini super_block yapısının s_list elemanı oluşturmaktadır:
struct super_block {
/* ... */
struct list_head s_list;
/* ... */
};
Ayrıca Linux çekirdeği tüm süper blok nesnelerini de fs/super.c dosyası içerisindeki super_blocks
isimli bağlı listede tutmaktadır:
static LIST_HEAD(super_blocks);
Böylece çekirdek gerektiğinde hem belli bir dosya sistemine ilişkin süper blok nesnelerine hem de sistemdeki tüm süper blok nesnelerine bu bağlı listeler yoluyla erişebilmektedir.
5.15.2. Mount İşleminin Özet Akışı
Yukarıdaki süreçler biraz karmaşık gibi gözükebilir. Aşağıdaki şekil işlemlerin hangi adımlardan geçilerek gerçekleştirildiğine ilişkin özet bir görünüm sunmaktadır:
sys_mount çağrısından fill_super’a uzanan tam çağrı zinciri
Biz yukarıdaki aşamalarda yalnızca bir dosya sisteminin mount edilebilmesi için gerekli olan minimal işlemleri açıkladık. Peki ya mount işleminden sonra mount edilen kök dizine geçilip burada dosya ya da dizi yaratılmak istense yeni gerçekleştirilen dosya sistemi bu işlemleri nasıl yapabilecektir? İşte bu tür işlemler hep çekirdeğin sistem programcısı tarafından yazılmış olan fonksiyonları çağrılarak yapılmaktadır. İzleyen bölümlerde bu mekanizma üzerinde temel açıklamaları yapacağız.
5.16. Linux Çekirdeğinde Sanal Dosya Sistemi ve Sanal Fonksiyon Mekanizması
Linux’un dosya sistemine sanal dosya sistemi (virtual file system) denilmektedir. Bu isim dosya sistemine nesne yönelimli programlama tekniğindeki soyutlamayı ve sanal fonksiyonları çağrıştırdığı için verilmiştir. Bilindiği gibi nesne yönelimli programlama tekniğinde kodda değişebilecek olan öğeler belirlenir. Bu değişebilecek öğelere doğrudan değil arayüz oluşturan sanal fonksiyonlar yoluyla erişilir. İşte Linux’un sanal dosya sisteminde de dosya sistemi ile ilgili genel işlemler yapan kodlar çekirdek içerisinde bulunmaktadır. Çekirdek dosya sistemine göre değişebilecek işlemler söz konusu olduğunda bu işlemleri kendisi yapmaz; dosya sistemini gerçekleştirenler tarafından yazılmış olan fonksiyonları çağırarak onlara yaptırır. Tabii C Programlama Dili nesne yönelimli bir dil değildir. Bu nedenle C’de sanal fonksiyon çağırma mekanizmasının fonksiyon göstericileri ile manuel bir biçimde oluşturulması gerekmektedir. Bu durumda programcı kendi dosya sistemini yazarken kendi dosya sistemine ilişkin işlemleri yapan fonksiyonların adreslerini çekirdeğin belirlediği birtakım yapı nesnelerinin içerisine yerleştirir. Çekirdek de dosya sistemine bağlı işlemler sırasında bu fonksiyonları çağırır.
Şimdi siz “mademki Linux’un dosya sistemi nesne yönelimli teknikle örtüşüyor o halde neden dosya sistemini C yerine C++ gibi nesne yönelimli bir dille yazmamışlar” diye merak edebilirsiniz. C++, C’den daha yüksek seviyeli bir dildir. Dolayısıyla C++ derleyicisi tarafından üretilen kodlar C derleyicisi tarafından üretilen kodlar kadar etkin değildir. İşte her ne kadar Linux’un dosya sistemi nesne yönelimli programlama tekniğini oldukça çağrıştırıyor olsa da hiçbir zaman gerçekleştiriminin C++’ta yapılması düşünülmemiştir. C++ derleyicilerinin fonksiyon isimlerini değiştirmesi (name mangling), C++’ta farklı parametrik yapılara ilişkin aynı isimli fonksiyonların bulunabilmesi, exception mekanizması gibi pek çok özellik çekirdek kodlaması için bir handikap oluşturmaktadır.
5.16.1. xxx_operations Yapıları
Linux’un sanal dosya sistemindeki sanal fonksiyon sistemi çekirdeğin daha önce sözünü ettiğimiz dört yapısına
da yansıtılmıştır. Çekirdeğin bu dört yapısında da xxx_operations türünden yapı elemanları bulunmaktadır.
xxx_operations yapıları fonksiyon göstericilerinden oluşmaktadır. Bu fonksiyon göstericilerine adresleri
yerleştirilen fonksiyonlar çekirdek tarafından belirli noktalarda çağrılmaktadır. Aşağıda xxx_operations
elemanlarının bu yapılar içerisindeki görünümleri verilmektedir:
struct super_block {
/* ... */
const struct super_operations *s_op;
/* ... */
};
struct inode {
/* ... */
const struct inode_operations *i_op;
/* ... */
};
struct dentry {
/* ... */
const struct dentry_operations *d_op;
/* ... */
};
struct file {
/* ... */
const struct file_operations *f_op;
/* ... */
};
Görüldüğü gibi süper blok nesneleri için super_operations, dentry nesneleri için dentry_operations,
inode nesneleri için inode_operations ve dosya nesneleri için de file_operations yapıları
bulunmaktadır. Buradaki xxx_operations yapıları yukarıda da belirttiğimiz gibi aslında fonksiyon
göstericilerinden oluşmaktadır.
Güncel çekirdeklerde super_operations yapısı şöyle bildirilmiştir:
struct super_operations {
struct inode *(*alloc_inode)(struct super_block *sb);
void (*destroy_inode)(struct inode *);
void (*free_inode)(struct inode *);
void (*dirty_inode) (struct inode *, int flags);
int (*write_inode) (struct inode *, struct writeback_control *wbc);
int (*drop_inode) (struct inode *);
void (*evict_inode) (struct inode *);
void (*put_super) (struct super_block *);
int (*sync_fs)(struct super_block *sb, int wait);
int (*freeze_super) (struct super_block *, enum freeze_holder who, const void *owner);
int (*freeze_fs) (struct super_block *);
int (*thaw_super) (struct super_block *, enum freeze_holder who, const void *owner);
int (*unfreeze_fs) (struct super_block *);
int (*statfs) (struct dentry *, struct kstatfs *);
int (*remount_fs) (struct super_block *, int *, char *);
void (*umount_begin) (struct super_block *);
int (*show_options)(struct seq_file *, struct dentry *);
int (*show_devname)(struct seq_file *, struct dentry *);
int (*show_path)(struct seq_file *, struct dentry *);
int (*show_stats)(struct seq_file *, struct dentry *);
#ifdef CONFIG_QUOTA
ssize_t (*quota_read)(struct super_block *, int, char *, size_t, loff_t);
ssize_t (*quota_write)(struct super_block *, int, const char *, size_t, loff_t);
struct dquot __rcu **(*get_dquots)(struct inode *);
#endif
long (*nr_cached_objects)(struct super_block *, struct shrink_control *);
long (*free_cached_objects)(struct super_block *, struct shrink_control *);
void (*shutdown)(struct super_block *sb);
};
inode_operations yapısı şöyle bildirilmiştir:
struct inode_operations {
struct dentry * (*lookup) (struct inode *, struct dentry *, unsigned int);
const char * (*get_link) (struct dentry *, struct inode *, struct delayed_call *);
int (*permission) (struct mnt_idmap *, struct inode *, int);
struct posix_acl * (*get_inode_acl)(struct inode *, int, bool);
int (*readlink) (struct dentry *, char __user *, int);
int (*create) (struct mnt_idmap *, struct inode *, struct dentry *, umode_t, bool);
int (*link) (struct dentry *, struct inode *, struct dentry *);
int (*unlink) (struct inode *, struct dentry *);
int (*symlink) (struct mnt_idmap *, struct inode *, struct dentry *, const char *);
struct dentry *(*mkdir) (struct mnt_idmap *, struct inode *,
struct dentry *, umode_t);
int (*rmdir) (struct inode *, struct dentry *);
int (*mknod) (struct mnt_idmap *, struct inode *, struct dentry *, umode_t, dev_t);
int (*rename) (struct mnt_idmap *, struct inode *, struct dentry *,
struct inode *, struct dentry *, unsigned int);
int (*setattr) (struct mnt_idmap *, struct dentry *, struct iattr *);
int (*getattr) (struct mnt_idmap *, const struct path *,
struct kstat *, u32, unsigned int);
ssize_t (*listxattr) (struct dentry *, char *, size_t);
int (*fiemap)(struct inode *, struct fiemap_extent_info *, u64 start, u64 len);
int (*update_time)(struct inode *, int);
int (*atomic_open)(struct inode *, struct dentry *, struct file *,
unsigned open_flag, umode_t create_mode);
int (*tmpfile) (struct mnt_idmap *, struct inode *, struct file *, umode_t);
struct posix_acl *(*get_acl)(struct mnt_idmap *, struct dentry *, int);
int (*set_acl)(struct mnt_idmap *, struct dentry *, struct posix_acl *, int);
int (*fileattr_set)(struct mnt_idmap *idmap,
struct dentry *dentry, struct fileattr *fa);
int (*fileattr_get)(struct dentry *dentry, struct fileattr *fa);
struct offset_ctx *(*get_offset_ctx)(struct inode *inode);
} ____cacheline_aligned;
dentry_operations yapısı şöyle bildirilmiştir:
struct dentry_operations {
int (*d_revalidate)(struct inode *, const struct qstr *,
struct dentry *, unsigned int);
int (*d_weak_revalidate)(struct dentry *, unsigned int);
int (*d_hash)(const struct dentry *, struct qstr *);
int (*d_compare)(const struct dentry *,
unsigned int, const char *, const struct qstr *);
int (*d_delete)(const struct dentry *);
int (*d_init)(struct dentry *);
void (*d_release)(struct dentry *);
void (*d_prune)(struct dentry *);
void (*d_iput)(struct dentry *, struct inode *);
char *(*d_dname)(struct dentry *, char *, int);
struct vfsmount *(*d_automount)(struct path *);
int (*d_manage)(const struct path *, bool);
struct dentry *(*d_real)(struct dentry *, enum d_real_type type);
bool (*d_unalias_trylock)(const struct dentry *);
void (*d_unalias_unlock)(const struct dentry *);
} ____cacheline_aligned;
file_operations yapısı ise şöyle bildirilmiştir:
struct file_operations {
struct module *owner;
fop_flags_t fop_flags;
loff_t (*llseek) (struct file *, loff_t, int);
ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);
ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);
int (*iopoll)(struct kiocb *kiocb, struct io_comp_batch *, unsigned int flags);
int (*iterate_shared) (struct file *, struct dir_context *);
__poll_t (*poll) (struct file *, struct poll_table_struct *);
long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
int (*mmap) (struct file *, struct vm_area_struct *);
int (*open) (struct inode *, struct file *);
int (*flush) (struct file *, fl_owner_t id);
int (*release) (struct inode *, struct file *);
int (*fsync) (struct file *, loff_t, loff_t, int datasync);
int (*fasync) (int, struct file *, int);
int (*lock) (struct file *, int, struct file_lock *);
unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long,
unsigned long, unsigned long);
int (*check_flags)(int);
int (*flock) (struct file *, int, struct file_lock *);
ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *,
size_t, unsigned int);
ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *,
size_t, unsigned int);
void (*splice_eof)(struct file *file);
int (*setlease)(struct file *, int, struct file_lease **, void **);
long (*fallocate)(struct file *file, int mode, loff_t offset, loff_t len);
void (*show_fdinfo)(struct seq_file *m, struct file *f);
#ifndef CONFIG_MMU
unsigned (*mmap_capabilities)(struct file *);
#endif
ssize_t (*copy_file_range)(struct file *, loff_t, struct file *,
loff_t, size_t, unsigned int);
loff_t (*remap_file_range)(struct file *file_in, loff_t pos_in,
struct file *file_out, loff_t pos_out,
loff_t len, unsigned int remap_flags);
int (*fadvise)(struct file *, loff_t, loff_t, int);
int (*uring_cmd)(struct io_uring_cmd *ioucmd, unsigned int issue_flags);
int (*uring_cmd_iopoll)(struct io_uring_cmd *, struct io_comp_batch *,
unsigned int poll_flags);
int (*mmap_prepare)(struct vm_area_desc *);
} __randomize_layout;
Şimdi aklınıza “ben bir dosya sistemini gerçekleştireceksem bütün bu sanal fonksiyonları yazmak zorunda
mıyım?” sorusu gelebilir. İşte aslında dosya sistemlerini gerçekleştirenler bu fonksiyonların hepsini yazmak
zorunda değillerdir. Bazı fonksiyonlar için zaten çekirdekte bulunan hazır fonksiyonları kullanabilirler.
Bazılarını boş (NULL adres) bırakabilirler. Bazı fonksiyonların NULL bırakılması durumunda çekirdek, ilgili
generic fallback fonksiyonu varsa onu çağırır; yoksa ilgili sistem çağrısı ENOSYS ya da EOPNOTSUPP
ile başarısızlıkla döner; bir kısmında ise özellik sessizce devre dışı kalır.
5.16.2. super_operations ve inode_operations Yapılarının İşletilmesi
super_block yapısı içerisindeki super_operations yapısında bulunan fonksiyonlar dosya sistemi ile
ilgili işlemler yapılırken çağrılmaktadır. Örneğin ne zaman bir inode nesnesi tahsis edilecek olsa çekirdek
bu işlem için dosya sistemine ilişkin super_block nesnesinin super_operations yapısı içerisindeki
alloc_inode fonksiyonunu çağırmaktadır. Örneğin Linux çekirdeğindeki fs/inode.c içerisinde bulunan
çekirdeğin inode tahsisatını yaptığı alloc_inode fonksiyonu şöyle yazılmıştır:
struct inode *alloc_inode(struct super_block *sb)
{
const struct super_operations *ops = sb->s_op;
struct inode *inode;
if (ops->alloc_inode)
inode = ops->alloc_inode(sb);
else
inode = alloc_inode_sb(sb, inode_cachep, GFP_KERNEL);
if (!inode)
return NULL;
if (unlikely(inode_init_always(sb, inode))) {
if (ops->destroy_inode) {
ops->destroy_inode(inode);
if (!ops->free_inode)
return NULL;
}
inode->free_inode = ops->free_inode;
i_callback(&inode->i_rcu);
return NULL;
}
return inode;
}
Fonksiyondaki aşağıdaki kısma dikkat ediniz:
if (ops->alloc_inode)
inode = ops->alloc_inode(sb);
else
inode = alloc_inode_sb(sb, inode_cachep, GFP_KERNEL);
Burada görüldüğü gibi önce super_operations içerisindeki alloc_inode fonksiyon göstericisinin NULL
olup olmadığına bakılmış, eğer bu gösterici NULL değilse bu göstericinin gösterdiği fonksiyon çağrılmıştır.
Bu gösterici NULL ise alloc_inode_sb isimli default bir fonksiyon çağrıldığını görüyorsunuz.
Buradaki tasarımın nesne yönelimli programlama tekniğindeki çokbiçimliliğe (polymorphism) çok benzediğine dikkat ediniz. Örneğin çokbiçimli davranış için C++’ta tipik olarak taban sınıfta bir sanal fonksiyon bulundurulur. Bu fonksiyon türemiş sınıflarda override edilir. Eğer türemiş sınıflarda bu fonksiyon override edilmediyse taban sınıftaki fonksiyon çağrılır. İşte Linux çekirdeğinde de adeta böyle yapılmıştır.
E�er Linux’un dosya sistemi C++’ta nesne yönelimli bir biçimde gerçekleştirilecek olsaydı super_block,
inode, dentry ve file yapıları birer sınıf haline getirilip bunlara ilişkin xxx_operations
fonksiyonları da bu sınıfların sanal fonksiyonları yapılırdı. Ancak daha önceden de belirttiğimiz gibi
çekirdek kodlaması için C++ uygun bir dil olarak görülmemektedir.
5.17. Sıfırdan Dosya Sistemi Oluşturma Adımları
Şimdi sıfırdan bir dosya sistemi oluştururken sistem programcısının adım adım ne yapması gerektiğini ve çekirdeğin bu dosya sistemini nasıl işlettiğini açıklayalım:
Sistem programcısı kendi dosya sistemi için
file_system_typetüründen bir yapı nesnesi oluşturur veregister_filesystemfonksiyonuyla bu yapı nesnesininfile_systemsisimli global bağlı listeye eklenmesini sağlar. Sistem programcısı kendi oluşturduğu bufile_system_typenesnesininmountvekill_sbelemanlarına kendi fonksiyonlarının adreslerini yerleştirmektedir.Dosya sistemi mount edildiğinde
sys_mountsistem fonksiyonu dosya sistemine ilişkinfile_system_typenesnesinifile_systemsbağlı listesinden bularak o nesnenin içerisindekimountfonksiyonunu çağırmaktadır. Artık sistem programcısınınmountfonksiyonu çalıştırılacaktır.Sistem programcısının yazdığı
mountfonksiyonu tipik olarak çekirdeğin içerisindeki yüksek seviyelimount_bdevfonksiyonunu çağırır. Bu çekirdek fonksiyonusuper_blocknesnesini yaratır, bunu ilgili bağlı listelere ekler, ancak içini birkaç eleman dışında doldurmaz.super_blocknesnesinin içinin doldurulmasımount_bdevfonksiyonuna geçirilenfill_superfonksiyonu tarafından yapılmaktadır.Sistem programcısının yazdığı
fill_superfonksiyonu kendi dosya sisteminden hareketle çeşitli bilgileri elde ederek süper blok nesnesinin içini doldurur. Tabii sistem programcısınınsuper_blocknesnesinin içini doldurabilmesi için diskteki kendi dosya sistemine ilişkin metadata bilgilerini okuması gerekir. Aslında sistem programcısı kendi dosya sistemine ilişkin metadata bilgilerine başka işlemlerde de gereksinim duymaktadır. Bu nedenle sistem programcısı tipik olarak önce kendi dosya sisteminin metadata bilgilerini kendine özgü bir yapı nesnesine yerleştirir. Sonra da bu yapı nesnesini de süper blok nesnesine iliştirir. Bu iliştirme işlemi içinsuper_blockyapısınıns_fs_infoelemanı kullanılmaktadır:struct super_block { /* ... */ void *s_fs_info; /* Filesystem private info */ /* ... */ };
Böylece
super_blockyapısı hem her dosya sisteminde söz konusu olabilecek genel bilgileri hem de sistem programcısının oluşturduğu dosya sistemine ilişkin özel bilgileri tutar hale gelmektedir.Sistem programcısı
fill_superfonksiyonu içerisindesuper_blocknesnesinin içini doldururken aynı zamanda kendi dosya sisteminin kök dizinine ilişkin inode nesnesini ve dentry nesnesini de oluşturmak zorundadır. Sistem programcısının kendi dosya sistemine ilişkin dentry nesnesinin adresinisuper_blockyapısınıns_rootelemanına yerleştirmesi gerekmektedir. Artık bu noktada çekirdek mount edilen dosya sisteminin kök dizinine ilişkin inode nesnesine ve dentry nesnesine erişebilir duruma gelmiştir.inodevedentryyapılarının içerisindeinode_operationsvedentry_operationselemanlarının bulunduğunu ve burada belirtilen fonksiyonların inode ve dentry işlemlerini yaptığını anımsayınız.Şimdi örneğin kullanıcının sistem programcısının oluşturduğu mount edilen dizine geçip orada bir dizin yaratmak istediğini düşünelim. Bu işlem aslında
sys_mkdirsistem fonksiyonuyla yapılmaktadır. İşte bu sistem fonksiyonu çağrıldığında güncel çekirdeklerde bir dizi çağırma sonucunda çekirdektekivfs_mkdirfonksiyonu çağrılmaktadır. Bu fonksiyonun kodları aşağıdaki gibidir:struct dentry *vfs_mkdir(struct mnt_idmap *idmap, struct inode *dir, struct dentry *dentry, umode_t mode) { int error; unsigned max_links = dir->i_sb->s_max_links; struct dentry *de; error = may_create(idmap, dir, dentry); if (error) goto err; error = -EPERM; if (!dir->i_op->mkdir) goto err; mode = vfs_prepare_mode(idmap, dir, mode, S_IRWXUGO | S_ISVTX, 0); error = security_inode_mkdir(dir, dentry, mode); if (error) goto err; error = -EMLINK; if (max_links && dir->i_nlink >= max_links) goto err; de = dir->i_op->mkdir(idmap, dir, dentry, mode); error = PTR_ERR(de); if (IS_ERR(de)) goto err; if (de) { dput(dentry); dentry = de; } fsnotify_mkdir(dir, dentry); return dentry; err: dput(dentry); return ERR_PTR(error); } EXPORT_SYMBOL(vfs_mkdir);
Burada dizinin içinde yaratılacağı dizine ilişkin (yani üst dizine ilişkin) inode nesnesinin
inode_operationselemanındakimkdirfonksiyonunun çağrıldığını görüyorsunuz:error = -EPERM; if (!dir->i_op->mkdir) goto err; /* ... */ de = dir->i_op->mkdir(idmap, dir, dentry, mode);
Yani aslında dizinin yaratılma işlemi dosya sistemini gerçekleştiren sistem programcısı tarafından yazılan
inode_operationsyapısındakimkdirfonksiyonu tarafından gerçekleştirilmektedir.inode_operationsiçerisindekimkdirelemanında NULL adres varsa (yani bu fonksiyon girilmemişse) fonksiyonun-EPERMerrno değeri ile geri döndürüldüğüne dikkat ediniz. Ayrıcainode_operationsiçerisindekimkdirfonksiyonunun geri dönüş değerine dikkat ediniz. Bu fonksiyon dizini yaratıp dizinin inode ve dentry nesnelerini oluşturup yaratılan dizinin dentry nesnesiyle geri dönmelidir.
O halde dosya sistemini oluşturan sistem programcısı inode_operations nesnesini de oluşturup kök inode
nesnesinin i_op elemanına yerleştirmelidir. Tabii aslında her inode nesnesi için ayrı bir
inode_operations nesnesinin oluşturulmasına gerek yoktur. Dosya sistemini gerçekleştiren sistem
programcısı bundan bir tane oluşturur. Tüm inode nesnelerinin i_op elemanı aslında aynı
inode_operations nesnesini gösterir durumda olur.
Peki sistem programcısı tarafından gerçekleştirilen ve mount edilen dosya sisteminin kök dizininde bir dosya
yaratılmak istense ve bu dosya üzerinde işlemler yapılmak istense arka planda neler olacaktır? Biz bir dosya
açıldığında çekirdeğin neler yaptığını açıklamıştık. Çekirdek önce bir dosya betimleyicisi tahsis edip sonra
bir dosya nesnesi yaratıp onun içerisini dolduruyordu. Peki dosya nesnesinin (yani struct file yapısının)
f_op elemanındaki file_operations fonksiyonları ne zaman devreye girmektedir? İşte çekirdek dosya
işlemleri yapılırken bu file_operations yapısının içerisine yerleştirilen fonksiyonları uygun yerlerde
çağırmaktadır. (Tabii yukarıda da belirttiğimiz gibi aslında bu yapının da tüm elemanları mutlak anlamda
doldurulmak zorunda değildir.) Örneğin Linux’ta karakter aygıt sürücüleri file yapısının f_op
elemanını değiştirip dosya işlemleri sırasında kendi fonksiyonlarının çağrılmasını sağlamaktadır. Ancak
dosya sistemleri gerçekleştirilirken file_operations nesnesi sistem programcısı tarafından i_fop
elemanına yerleştirilmekte ve çekirdek tarafından buradan alınarak file yapısının f_op elemanına
yerleştirilmektedir. Yani file_operations yapısı içerisindeki fonksiyonları da yine dosya sistemini
gerçekleştiren sistem programcısı tanımlamaktadır.
