9. Bellek Yönetimi - I. Bölüm
Temeller
Bu bölümde Linux çekirdeklerinin bellek yönetimi (memory management) alt sistemini inceleyeceğiz. Bellek yönetimi modern işletim sistemlerinde oldukça karmaşık ve ayrıntılı bir konudur. Dolayısıyla bu bölüm kitabımızda önemli bir yr kaplayacaktır. Bu nedenle biz konuyu iki bölüme ayırıp ele almayı uygun gördük.
Modern işletim sistemlerinin bellek yönetimlerini ele almadan önce bazı temel konuların gözden geçirilmesi gerekmektedir. Biz de bu birinci bölümde önce bu temel konuları gözden geçireceğiz. Ondan sonra Linux çekirdeğinin bellek yönetimini ele alacağız.
9.1. İşlemcilerin Sayfalama Mekanizması
Linux işletim sisteminin tam olarak çalışabilmesi için ilgili işlemcinin sayfalama (paging) mekanizmasına sahip
olması gerekir. CPU’nun sayfalama mekanizması ve bununla ilişkili olan özellikleri barındıran kısmına mantıksal
olarak MMU (Memory Management Unit) de denilmektedir. uClinux (microcontroller Linux) isimli proje ile Linux
çekirdeğinin sayfalama mekanizmasına sahip olmayan mikrodenetleyiciler için kullanımı mümkün hale getirilmiştir.
Ancak bu durumda çekirdeğin pek çok işlevselliği devre dışı kalmaktadır. Projenin geliştirilmesi durdurulmuş gibi
gözükmektedir. Ancak Linux çekirdekleri zaman içerisinde bu projenin açtığı yol sayesinde
CONFIG_MMU=n konfigürasyon parametresiyle sayfalama mekanizması devre dışı bırakılarak da derlenebilmektedir.
Fakat yukarıda da belirttiğimiz gibi bu durumda çekirdeğin sağladığı pek çok işlevsellik devre dışı
bırakılmaktadır.
Intel 80386 ile birlikte sayfalama mekanizmasına sahip olmuştur. ARM işlemcilerinin Cortex A (Application) profilleri sayfalama mekanizmasına sahiptir. Diğer güçlü işlemcilerin hemen hepsinde sayfalama mekanizması bulunmaktadır. Aşağıda sayfalama mekanizmasına sahip önemli işlemciler bir tablo biçiminde verilmektedir:
Mimari |
Öne Çıkan İşlemciler |
Notlar |
|---|---|---|
x86 / x86-64 |
Intel 80386+, AMD64, Core, Xeon |
80286’da segmentasyon, 80386’da sayfalama eklendi |
ARM (A-profil) |
Cortex-A5/7/8/9/15/53/55/72/76, ARM11, ARM926EJ-S |
M-profil (Cortex-M) MMU içermez; A-profil içerir |
AArch64 |
Cortex-A35/A55/A72/A78, Apple M1/M2/M3, Qualcomm Snapdragon |
ARMv8-A ve üzeri; 4 seviyeli sayfa tablosu (4K/16K/64K) |
MIPS |
MIPS32/64, Loongson |
TLB tabanlı yazılım destekli MMU (donanım page-walk yoktur) |
PowerPC / POWER |
POWER8/9/10, e500, e600, Freescale MPC serisi |
Hash tabanlı ve radix tabanlı iki farklı MMU modeli mevcuttur |
SPARC |
SPARC V8, UltraSPARC T1/T2/T3, LEON3/4 (Gaisler) |
Sun-4u MMU; Solaris ve Linux tarafından kullanılır |
RISC-V (G/S) |
SiFive U54/U74, StarFive JH7110, Milk-V Pioneer |
Sv32 (32-bit), Sv39/Sv48/Sv57 (64-bit) sayfalama şemaları |
LoongArch |
Loongson 3A5000/3A6000 |
Çin yapımı; MIPS’ten türedi; Linux 5.19’dan itibaren destekli |
s390 / z |
IBM z13/z14/z15/z16 |
Segment + sayfa tablosu; 5 seviyeye kadar destekler |
Alpha |
DEC Alpha 21064/21164/21264 |
Tarihi; 64-bit öncü mimari; Linux 5.18’de kaldırıldı |
PA-RISC |
HP PA-7000, PA-8000 serisi |
HP-UX ve Linux (parisc) destekli |
Itanium (IA-64) |
Intel Itanium 2 |
VHPT (Virtual Hash Page Table); Linux 6.7’de kaldırıldı |
m68k (020+) |
Motorola 68020/30/40/60 |
68000/08/10 MMU içermez; 68020 ve üzeri içerir |
Bu tablodaki işlemcilerin hepsinde işlemci reset edildiğinde sayfalama mekanizması kapalı (disabled) durumdadır. Sayfalama mekanizmasını çalışır hale getirmek genellikle işlemcinin belli bir kontrol yazmaçındaki belli bir biti 1 yaparak sağlanmaktadır.
İşlemcilerdeki sayfalama mekanizması aynı zamanda sanal bellek (virtual memory) kullanımını da mümkün hale getirmektedir. Yani sayfalama mekanizmasına sahip olmayan işlemcilerde aynı zamanda sanal bellek kullanımı da mümkün olamamaktadır.
Sayfalama mekanizmasına sahip olan (ve bu mekanizmanın aktif edildiği) işlemcilerde makine kodlarındaki adresler RAM’de gerçek fiziksel adres belirtmemektedir. Bu adreslere sanal adres (virtual address), doğrusal adres (linear address) ya da mantıksal adres (logical address) denilmektedir. Biz kursumuzda bu adreslere sanal adresler diyeceğiz. Örneğin C’de aşağıdaki gibi bir atama işlemi yapılmış olsun:
x = 100;
Derleyici de bu deyimi 32 bit Intel işlemcilerinde aşağıdaki gibi makine komutlarına dönüştürmüş olsun:
MOV EAX, 100
MOV [x_addr], EAX
Burada x_addr ifadesi x değişkeninin bellekteki adresini belirtmektedir. Ancak bu adres gerçek fiziksel
adres değildir, sanal bir adrestir. İşlemci çalışırken sanal adresleri sayfa tablosu (page table) denilen bir
tabloya başvurarak önce gerçek fiziksel adrese dönüştürür, sonra erişimi yapar. Aynı anda çalışan iki farklı
programdaki aynı sanal adresler aynı fiziksel adresi belirtmezler (yani böyle bir zorunluluk yoktur). Çünkü
işlemci bu sanal adresleri izleyen paragraflarda açıklayacağımız gibi farklı sayfa tablolarına başvurarak farklı
fiziksel adreslere dönüştürmektedir. (Örneğin biz bir C programını derlediğimizde makine kodlarındaki tüm
adresler sanal adreslerdir. Bu programı biz birden fazla kez çalıştırdığımızda aslında çalışan programlardaki
sanal adresler aynı olsa da program çalışırken erişilen fiziksel adreslerin birbirleriyle ilgisi yoktur.)
Biz yukarıda sayfalama mekanizmasına sahip olan işlemcilerde reset işlemi yapıldığında başlangıçta sayfalama mekanizmasının pasif durumda olduğunu belirtmiştik. Sayfalama mekanizması pasif durumdayken program içerisindeki sanal adresler artık gerçekten fiziksel adresleri belirtmektedir. Yani bu durumda işlemci sayfa tablosuna başvurarak bir dönüştürme yapmaya çalışmamaktadır. Sayfalama mekanizması Linux sistemleri boot edilirken işletim sisteminin yükleyici kodları tarafından aktif hale getirilmektedir.
Bir sayfa belli uzunlukta ardışıl byte’tan oluşmaktadır. Sayfa büyüklükleri işlemciden işlemciye ve aynı işlemcide onların modlarına göre değişebilmektedir. En yaygın kullanılan sayfa büyüklüğü 4K (4096 byte)’dır. Ancak yukarıda da belirttiğimiz gibi işlemciler değişik modlarda değişik sayfa büyüklüklerini destekleyebilmektedir. 4K sayfa büyüklüğü pek çok işlemci tarafından (ama hepsi tarafından değil) desteklenmektedir. Bu büyüklük halen en uygun sayfa büyüklüğü olarak kabul edilmektedir. (Ancak bellek miktarları arttıkça daha büyük sayfalar daha uygun hale gelmeye başlayabilecektir.)
32 Bit Intel işlemcileri tarafından desteklenen sayfa büyüklükleri şunlardır:
Sayfa Büyüklüğü |
Kullanım Alanı |
|---|---|
4 KB |
Standart bellek yönetimi |
4 MB |
Büyük çekirdek eşlemeleri |
2 MB |
4 GB üzeri fiziksel RAM |
64 Bit Intel işlemcileri tarafından desteklenen sayfa büyüklükleri şöyledir:
Sayfa Büyüklüğü |
Kullanım Alanı |
|---|---|
4 KB |
Standart bellek yönetimi |
2 MB |
Büyük çekirdek eşlemeleri, hugepages (TLB verimliliği) |
1 GB |
Büyük veri tabanları, HPC iş yükleri |
4 KB / 2 MB / 1 GB |
57-bit sanal adres alanı, çok büyük bellek sunucuları |
32 Bit ARM işlemcileri tarafından desteklenen sayfa büyüklükleri şöyledir:
Sayfa Büyüklüğü |
Kullanım Alanı |
|---|---|
4 KB |
Standart bellek yönetimi, Linux varsayılan sayfası |
64 KB |
Gömülü sistemler, DMA tampon bölgeleri |
1 MB |
Çekirdek doğrudan eşleme, bootloader bellek haritası |
16 MB |
Büyük fiziksel bellek bloklarının eşlenmesi |
64 Bit ARM işlemcileri tarafından desteklenen sayfa büyüklükleri ise şöyledir:
Sayfa Büyüklüğü |
Kullanım Alanı |
|---|---|
4 KB |
Standart bellek yönetimi |
2 MB |
Büyük çekirdek eşlemeleri, hugepages, TLB verimliliği |
1 GB |
Büyük veri tabanları, HPC iş yükleri |
16 KB |
Apple Silicon (macOS/iOS), özel çekirdek yapılandırması |
32 MB |
Apple Silicon büyük bellek eşlemeleri |
64 KB |
Gömülü sistemler, DMA, büyük TLB entry verimliliği |
512 MB |
Büyük fiziksel bellek bloklarının eşlenmesi |
Buradan da görüldüğü gibi 32 bit, 64 bit Intel ve ARM işlemcileri 4K sayfa büyüklüklerini desteklemektedir. Linux tarafından bu işlemcilerde temel olarak 4K büyüklüğünde sayfalar kullanılmaktadır.
Son olarak yaygın tüm işlemcilerin desteklediği sayfa büyüklüklerini de aşağıdaki tabloda veriyoruz:
İşlemci |
Sayfa Büyüklükleri |
|---|---|
Intel IA-32 (x86) |
4 KB, 4 MB, 2 MB (PAE modunda) |
Intel/AMD x86-64 |
4 KB, 2 MB, 1 GB |
ARM (AArch32) |
4 KB, 64 KB, 1 MB, 16 MB |
ARM (AArch64) |
4 KB, 16 KB, 64 KB, 2 MB, 32 MB, 512 MB, 1 GB |
RISC-V (Sv32) |
4 KB, 4 MB |
RISC-V (Sv39) |
4 KB, 2 MB, 1 GB |
RISC-V (Sv48) |
4 KB, 2 MB, 1 GB, 512 GB |
RISC-V (Sv57) |
4 KB, 2 MB, 1 GB, 512 GB, 256 TB |
PowerPC (32-bit) |
4 KB, 256 KB, 512 KB, 1 MB, 2 MB, 4 MB, 8 MB, 16 MB |
PowerPC / POWER (64-bit) |
4 KB, 64 KB, 16 MB, 16 GB |
IBM S/390 / z/Arch |
4 KB, 1 MB, 2 GB |
Alpha (AXP) |
8 KB, 64 KB, 512 KB, 4 MB |
SPARC (32-bit) |
4 KB, 256 KB, 16 MB |
SPARC64 / UltraSPARC |
8 KB, 64 KB, 512 KB, 4 MB, 32 MB, 256 MB, 2 GB |
MIPS (32-bit) |
4 KB, 16 KB, 64 KB, 256 KB, 1 MB, 4 MB, 16 MB, 64 MB |
MIPS (64-bit) |
4 KB, 16 KB, 64 KB, 256 KB, 1 MB, 4 MB, 16 MB, 64 MB |
IA-64 (Itanium) |
4 KB, 8 KB, 16 KB, 64 KB, 256 KB, 1 MB, 4 MB, 16 MB, 64 MB, 256 MB |
PA-RISC (HP) |
4 KB, 16 KB, 64 KB, 256 KB, 1 MB, 4 MB, 16 MB, 64 MB |
m68k (Motorola) |
4 KB |
OpenRISC |
8 KB |
LoongArch |
4 KB, 16 KB, 64 KB, 2 MB, 1 GB |
Xtensa |
4 KB, 16 KB, 64 KB, 256 KB, 1 MB, 4 MB |
Biz anlatımlarımızda sayfa büyüklüğünün 4K olduğunu varsayacağız.
Sayfalama mekanizması aktif hale getirildiğinde artık işlemci fiziksel bellekteki her sayfaya 0’dan itibaren bir sayfa numarası karşılık getirmektedir. Örneğin 32 bit Intel ya da ARM işlemcilerinde 4K’lık sayfalar kullanıldığında fiziksel belleğin ilk 4K’lık bölgesi 0’ıncı sayfa ikinci 4K’lık bölgesi 1’inci sayfa biçiminde numaralandırılmaktadır:
Fiziksel Adres Alanı |
Sayfa No |
|---|---|
00000000 - 00000FFF |
0 |
00001000 - 00001FFF |
1 |
00002000 - 00002FFF |
2 |
00003000 - 00003FFF |
3 |
… |
… |
FFFFE000 - FFFFEFFF |
1048574 |
FFFFF000 - FFFFFFFF |
1048575 |
32 bit bir sistemde sayfa büyüklükleri 4K olduğunda toplam 2³² ÷ 2¹² = 2²⁰ = 1.048.576 = 1048576 sayfanın bulunduğuna dikkat ediniz.
9.2. Sayfa Tabloları ve Sanal Adreslerin Fiziksel Adreslere Dönüştürülmesi
Sayfalama mekanizması aktif hale getirildiğinde artık işlemci makine kodlarındaki adresleri sayfa tablosu (page table) denilen bir tabloya bakarak fiziksel adrese dönüştürmektedir. Sayfa tablolarının organizasyonu kademeli bir biçimdedir. Biz önce bu dönüşümün nasıl yapıldığını açıklayabilmek için sanki sayfa tablosunu tek kademeymiş gibi ele alacağız. Sonra bu kademeli yapı hakkında bilgi vereceğiz.
32 bit bir sistemdeki sayfa tablosunun işlevini kolay anlayabilmek için onun şöyle bir yapıda olduğunu düşünebiliriz (buradaki değerler hex sistemdedir):
Sanal Sayfa No |
Fiziksel Sayfa No |
|---|---|
00000 |
01000 |
00001 |
10401 |
00002 |
11301 |
… |
… |
1A400 |
10045 |
1A401 |
3F17A |
1A402 |
2417B |
… |
… |
32 bit işlemcinin program içerisindeki sanal adresi nasıl fiziksel adrese dönüştürdüğünü açıklayalım. Örneğin işlemci aşağıdaki gibi bir makine komutuyla karşılaşmış olsun:
MOV EAX, [1A4005A0]
Buradaki 1A4005A0 adresi sanal bir adrestir. İşlemci sayfa tablosuna başvurarak bu sanal adresi fiziksel
adrese dönüştürecektir. Bunun için işlemci önce sanal adresi sayfa büyüklüğüne (yani 4096’ya bölerek) hangi
sanal sayfaya ilişkin olduğunu belirler. Bu bölmenin ikilik (ya da 16’lık) sistemde yapılması oldukça kolaydır.
32 bitlik bir sayı 12 kere sağa ötelenirse ya da onun düşük anlamlı 12 biti atılırsa 4096’ya bölünmüş olur.
32 bitlik bir sayının sağındaki 12 bitin aynı zamanda sayının 4096’ya bölümünden elde edilen kalan değeri
olduğuna dikkat ediniz. İşte işlemci 32 bitlik sanal adresi 20 bitlik ve 12 bitlik iki kısma ayırmaktadır.
Örneğin 1A4005A0 sanal adresi iki kısma şöyle ayrılmaktadır:
1A400 5A0
Buradaki 1A400 değeri sanal sayfa numarasını, 5A0 değeri ise o sanal sayfanın başından itibaren sayfa
offset’ini belirtmektedir. İşte işlemci bu örnekte önce sayfa tablosuna başvurarak 1A400 sanal sayfaya
karşı gelen fiziksel sayfa numarasını, bu fiziksel sayfa numarasına da sayfa offset’ini ekleyerek gerçek
fiziksel adresi elde eder. Örneğimizdeki sayfa tablosuna göre 1A4005A0 sanal adres ile işlemci aslında
100455A0 adresine erişecektir.
Şimdi bir programın tamamının (genellikle böyle olmaz) fiziksel RAM’e yüklendiğini düşünelim. Bu durumda
prosesin sanal bellek alanı ardışıl olacaktır ancak aslında prosesin fiziksel bellekteki yerleşimi ardışıl
olmayacaktır. Örneğin program içerisinde malloc fonksiyonu ile 8K’lık bir tahsisat yapmış olalım. Bu
durumda aslında tahsis edilen alan iki sayfa uzunluğundadır. malloc bize sanal adresi vermektedir. Yani
malloc fonksiyonunun verdiği sanal adresten itibaren 8K’lık alanı biz programcı olarak ardışıl bir
biçimde kullanabiliriz. Ancak arka planda aslında bu tahsis edilen alan iki sayfaya bölündüğü için fiziksel
RAM’de ardışıl olmak zorunda değildir. Aynı durum programın makine kodlarının bulunduğu bölümler için de
yerel değişkenlerin tutulduğu stack için de geçerlidir.
Peki işlemci sayfa tablosunun yerini nasıl bilmektedir? İşte işlemcilerde özel bir yazmaç sayfa tablosunun
yerini göstermektedir. Örneğin Intel işlemcilerinde CR3 yazmacı sayfa tablosunun fiziksel adresini
gösterir. Yani Intel işlemcilerinde işlemci her zaman sayfa tablosuna CR3 yazmacının gösterdiği yerden
erişmektedir. ARM işlemcileri de benzer biçimde sayfa tablosuna TTBR0_EL1 ve TTBR1_EL1 yazmaçlarının
gösterdiği yerden erişmektedir. Tabii sayfa tablolarını oluşturan ve bu yazmaca sayfa tablolarının başlangıç
adresini yerleştiren işletim sistemidir.
Sayfalama mekanizmasını kullanan işletim sistemlerinde her proses için (thread için değil) ayrı bir sayfa
tablosu oluşturulmaktadır. İşletim sistemi thread’ler arası geçiş (context switch) oluştuğunda eğer
çalışmasına ara verilen thread’le geçilen thread farklı proseslere ilişkinse sayfa tablosunun yerini gösteren
yazmacı (Intel işlemcilerindeki CR3 yazmacı) değiştirerek yeni geçilen thread’in artık kendi prosesine
ilişkin sayfa tablosunu göstermesini sağlamaktadır. Örneğin sistemde o anda P1, P2 ve P3 olmak üzere üç
proses çalışıyor olsun. Bu durumda işletim sistemi bu üç proses için üç farklı sayfa tablosu oluşturacaktır.
Bu üç prosesin thread’leri de aşağıdaki gibi olsun:
Eğer şu anda T11 thread’i çalışıyorsa işlemcinin ilgili yazmacı (Intel’deki CR3 yazmacı) P1
prosesinin sayfa tablosunu gösteriyor durumdadır. Thread’ler arası geçiş oluşup T12 thread’i çalışmaya
başlayınca T12 thread’i de P1 prosesinin bir thread’i olduğu için kullanılan sayfa tablosu (yani
Intel’deki CR3 yazmacı) değiştirilmez. Ancak T12 thread’inden T21 thread’ine geçilirken işletim
sistemi işlemcinin ilgili yazmacını değiştirerek işlemcinin artık P2 prosesinin sayfa tablosunu göstermesini
sağlamaktadır.
9.2.1. Page Fault Mekanizması
Sayfa tablosundaki her sanal sayfa için bir fiziksel sayfa karşı düşürülmüş müdür? Yanıt hayırdır. Aslında işletim sistemi bir program yüklendiğinde o programın hepsini fiziksel belleğe yüklemez. Yalnızca bazı kısımlarını fiziksel belleğe yükler. Yani programlar onların tamamı değil küçük bir kısmı fiziksel RAM’e yüklenerek çalışmaya başlamaktadır. İşte işletim sistemi de o prosesin sayfa tablosunu oluştururken yalnızca programın fiziksel RAM’e yüklenen sayfalarını sayfa tablosunda eşleştirmektedir. Prosesin diğer sanal sayfalarını fiziksel RAM’le eşleştirmemektedir. Bunun nasıl yapıldığını izleyen paragraflarda göreceğiz. Örneğin bir proses yüklendiğinde onun sayfa tablosu aşağıdaki gibi olabilir:
Sanal Sayfa No |
Fiziksel Sayfa No |
|---|---|
00000 |
- |
00001 |
- |
00002 |
- |
… |
… |
1A400 |
10045 |
1A401 |
- |
1A402 |
2417B |
1A403 |
- |
… |
… |
Burada - olan girişler sanal sayfanın fiziksel sayfaya eşleştirilmediğini belirtmektedir. Örneğin 1A400 sanal
sayfası fiziksel sayfaya eşleştirilmiştir, ancak 1A401 sanal sayfası fiziksel sayfaya eşleştirilmemiştir. Peki
işlemci kod ya da data bakımından fiziksel sayfaya eşleştirme yapılmamış bir sayfa tablosu girişiyle karşılaştığında
ne olacaktır? İşlemciler fiziksel sayfa eşleştirmesi yapılmamış sayfa tablosu girişleriyle karşılaştığında bir içsel
kesme oluşturmaktadır. Bu içsel kesmelere genel olarak page fault denilmektedir. Bu kesme oluştuğunda işlemci
çalıştırdığı koda ara vererek işletim sistemi tarafından yerleştirilmiş kesme kodunu (page fault handler)
çalıştırmaktadır. Böylece fiziksel sayfa eşleştirmesi yapılmamış sayfalara erişim işletim sisteminin yerleştirdiği
kodun çalıştırılmasına yol açmaktadır. Peki işletim sistemi bu kesme kodunda (page fault handler) ne yapmaktadır?
İşte bu noktada sayfalama mekanizmasının en önemli faydası olan sanal bellek (virtual memory) kavramı devreye
girmektedir. İzleyen paragraflarda sanal belleğin anlama geldiğini ve sayfalama mekanizmasının buradaki rolünü ele
alacağız.
Sayfa tablolarında sanal sayfa numarasının ayrı tutulmasına gerek yoktur. Yalnızca fiziksel sayfa numaralarının tutulması yeterlidir. Girişlerin uzunlukları belli olduğuna göre işlemci sayfa tablosunun n’inci elemanına kolaylıkla erişebilmektedir.
9.3. Sanal Bellek Mekanizması
Fiziksel sayfa eşleştirmesi yapılmamış bir sayfaya erişimde işlemcilerin bir içsel kesme (page fault) oluşturduğunu ve bu içsel kesmede işletim sisteminin devreye girerek kesme kodunun otomatik çalıştırıldığını belirtmiştik. İşletim sisteminin bu kesme kodunun (page fault handler) yaptığı işlemlerin ayrıntıları vardır. Ancak biz burada önce kabaca nelerin yapıldığını açıklayacağız:
1) İşletim sistemi önce kesmeye (fault’a) yol açan sanal adresi inceler. Eğer bu sanal adres program içerisindeki
geçerli bir adres değilse prosesi cezalandırarak sonlandırır. Örneğin biz tahsis etmediğimiz bir bellek alanına
erişmek istediğimizde programımız böyle sonlandırılmaktadır. (UNIX/Linux sistemlerinde işletim sistemi bu durumda
proses üzerinde SIGSEGV isimli bir sinyal oluşturmaktadır. Bu sinyal programcı tarafından işlenebilir. Ancak
akış programcının sinyal için set ettiği fonksiyondan çıktığında sinyal yeniden tetiklenmektedir. Yani programcı
bu sinyali işledikten sonra programını kendisi sonlandırmalıdır.)
2) Eğer kesmeye yol açan adres program içerisinde geçerli bir adresse işletim sistemi programın o kısmına ilişkin
sayfayı fiziksel belleğe yüklemeye çalışır. Eğer fiziksel bellekte boş bir sayfa bulursa yüklemeyi bulduğu o sayfaya
yapar. Biz yukarıda sayfa tablosunu basit bir biçimde soyutladık. Gerçekte sayfa tabloları çok kademeli bir biçimde
organize edilmektedir. Kesmeye yol açan adresin geçerli olduğunu varsayalım. Bu adresin bulunduğu kısım program
dosyasının içinde olmayabilir. (Örneğin malloc fonksiyonu ile dinamik bellek tahsisatı yapılmış olabilir ve

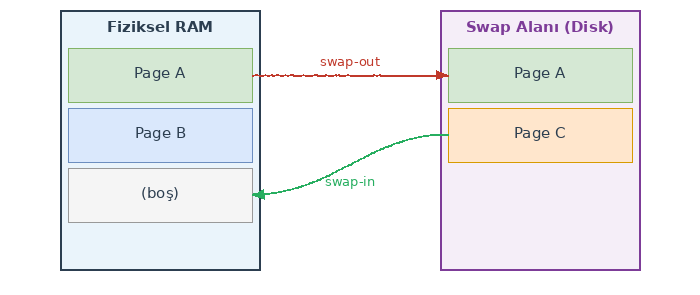

tahsis edilen alana ulaşılmak istenmiş olabilir.) İşte işletim sistemleri aynı zamanda disk üzerinde swap alanları
(swap space) kullanmaktadır. Yani erişilmek istenen geçerli adrese ilişkin program parçası çalıştırılabilir dosyada
olabileceği gibi diskteki bu swap alanlarında da bulunuyor olabilir. Linux sistemlerinde swap alanları ayrı bir disk
bölümü biçiminde ya da bir dosya biçiminde oluşturulabilmektedir.
İşletim sistemi diskteki programa ilişkin kısmı fiziksel belleğe yükledikten sonra sayfa tablosunu artık düzeltir. Böylece kesmeye yol açan makine komutuna ilişkin sanal sayfa artık bir fiziksel sayfayla ilişkilendirilmiş olur. Bu tür kesmelerin (bu tür kesmelere fault da denilmektedir) kesme kodlarından çıkıldığında işlemci akışı kesmeye yol açan komutun kendisinden devam ettirmektedir. Ancak artık fiziksel sayfa eşleştirmesi yapılmış olduğundan yeniden kesme oluşmayacaktır. Görüldüğü gibi işletim sistemi başlangıçta tüm programı yüklememekte, talep oluştuğunda programın ilgili kısmını fiziksel belleğe yüklemektedir. Bu davranışa işletim sistemleri dünyasında İngilizce demand paging de denilmektedir.
3) Peki geçerli bir adres için page fault kesmesi oluştuğunda fiziksel bellek tıka basa doluysa bu durumda ne olacaktır? İşte bu durumda bazı süreçler devreye girmektedir. Linux’ta bu sürecin ayrıntıları vardır. Ancak tipik olarak işletim sistemi bu tür durumlarda “son zamanlarda en az kullanılan sayfaları fiziksel bellekten atıp” yerine erişilmek istenen sayfaları diskten fiziksel belleğe yüklemektedir.
İşletim sistemleri terminolojisinde diskteki bir sayfanın fiziksel belleğe yüklenmesine İngilizce swap-in, fiziksel bellekteki bir sayfanın diske geri yazılmasına swap-out, bu sürece de genel olarak swapping denilmektedir.
Yukarıda maddelerle açıkladığımız mekanizmaya işletim sistemlerinde sanal bellek (virtual memory) denilmektedir. Sanal bellek “programların hepsinin değil, belirli kısımlarının fiziksel belleğe yüklenerek disk ile fiziksel bellek arasında yer değiştirmeli bir biçimde çalıştırılması” anlamına gelmektedir. Linux gibi, Windows gibi, macOS gibi işletim sistemleri sanal bellek mekanizmasına sahiptir. Sanal bellek sayesinde fiziksel RAM’in çok ötesinde çok sayıda programın birlikte çalışması sağlanabilmektedir.
9.4. Proseslerin Bellek Alanlarının Sayfa Tabloları Yoluyla İzole Edilmesi
Sayfalama ve sanal bellek mekanizmaları sayesinde prosesler arasında tam bir bellek izolasyonu sağlanabilmektedir. Yani bu mekanizma sayesinde bir proses istese bile diğer bir prosesin bellek alanına erişememektedir. Örneğin P1 prosesinin sayfa tablosu aşağıdaki gibi olsun:
Sanal Sayfa No |
Fiziksel Sayfa No |
|---|---|
00000 |
- |
00001 |
- |
00002 |
- |
… |
… |
1A400 |
10045 |
1A401 |
- |
1A402 |
2417B |
1A403 |
281BC |
… |
… |
P2 prosesinin de sayfa tablosu şöyle olsun:
Sanal Sayfa No |
Fiziksel Sayfa No |
|---|---|
00000 |
- |
00001 |
- |
00002 |
- |
… |
… |
1A400 |
4A1C2 |
1A401 |
2116C |
1A402 |
23170 |
1A403 |
4621A |
… |
… |
Sayfa tablolarını işletim sisteminin oluşturduğunu anımsayınız. İşletim sistemi proseslerin fiziksel sayfa numaralarını özel bazı durumlar dışında zaten çakıştırmaz. Bu durumda bir proses asla diğerinin fiziksel bellekteki alanına erişemez. Her proses ayrı fiziksel sayfaları kullanmaktadır. Page fault oluştuğunda swap-in işlemi sırasında işletim sistemi hiçbir proses tarafından kullanılmayan bir fiziksel sayfayı tahsis etmektedir.
Pek çok işletim sisteminde (ve tabii Linux sistemlerinde de) prosesleri haberleştirmek için paylaşılan bellek alanları (shared memory) denilen bir yöntem grubu da kullanılmaktadır. Paylaşılan bellek alanları yönteminde iki proses (daha fazla da olabilir) farklı sanal adresleri kullanarak aynı fiziksel sayfaya erişebilmektedir. Böylece birinin bir sanal adres yoluyla o fiziksel sayfaya yazdığını diğeri başka bir sanal adres yoluyla o fiziksel sayfadan okuyabilmektedir. Örneğin 32 bit bir sistemde P1 ve P2 proseslerinin sayfa tabloları şöyle olsun:

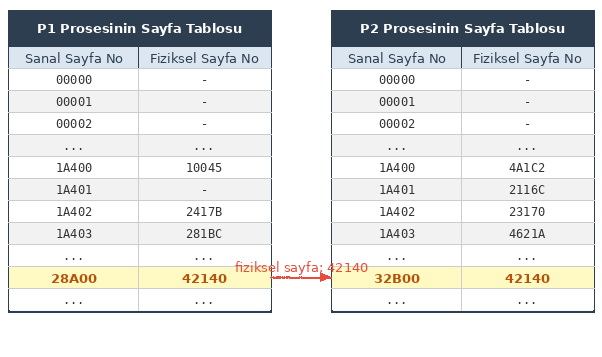

Burada P1 prosesinin sayfa tablosundaki 28A00 sanal sayfa numarasının P2 prosesinin sayfa tablosundaki 32B00
sanal sayfa numarası ile fiziksel bellek bağlamında çakıştırıldığını görüyorsunuz. Tabii işletim sistemi böyle bir
çakıştırmayı iki prosesin isteği doğrultusunda yapmaktadır. Bu durumda P1 prosesi [28A00000]-[28A00FFF] arasındaki
sanal adres aralığını, P2 prosesi de [32B00000]-[32B00FFF] sanal adres alanını kullanarak aynı fiziksel sayfaya
erişebilmektedir.
9.5. Sayfa Tablolarının İçeriğine İlişkin Ayrıntılar

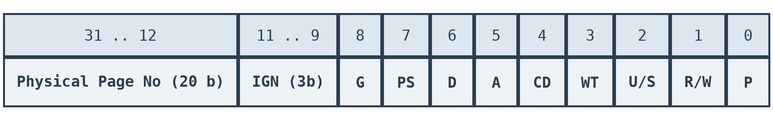

Biz yukarıdaki çizimlerde sayfa tablosu girişlerinde yalnızca fiziksel sayfa numarasının bulunduğunu ima ettik. Ancak aslında durum böyle değildir. Sayfa tablosu girişleri yalnızca fiziksel sayfa numarasını değil aynı zamanda o fiziksel sayfaya ilişkin ek birtakım bilgileri de tutmaktadır. Örneğin 32 bit Intel işlemcilerindeki 4K’lık sayfa tablosu girişlerinin (page table entry) formatı şöyledir:
Buradaki alanların anlamları da şöyledir:
Alan |
Açıklama |
|---|---|
Bit 31..12 (PPN) |
Fiziksel sayfa adresi — |
Bit 11..9 (IGN) |
CPU tarafından yok sayılır; işletim sistemi serbest kullanabilir |
Bit 8 (G) |
Global — CR3 değişiminde TLB’den silinmez (çekirdek sayfaları) |
Bit 7 (PS) |
Page Size — PTE’de daima 0; PDE’de 1 ise 4 MB büyük sayfa |
Bit 6 (D) |
Dirty — CPU, sayfaya yazma yapılınca otomatik set eder |
Bit 5 (A) |
Accessed — CPU, sayfaya erişilince otomatik set eder |
Bit 4 (CD) |
Cache Disable — 1 ise bu sayfa için önbellek devre dışı |
Bit 3 (WT) |
Write-Through — 1: write-through, 0: write-back |
Bit 2 (U/S) |
User/Supervisor — 0: yalnızca çekirdek (ring 0), 1: kullanıcı modundan erişebilir |
Bit 1 (R/W) |
Read/Write — 0: salt okunur, 1: okuma + yazma |
Bit 0 (P) |
Present — 0: page fault, 1: sayfa fiziksel bellekte mevcut |
Görüldüğü gibi sayfa tablosunun bir elemanı (yani bir sayfa girişi) 4 byte uzunluktadır. Bu 4 byte’ın yüksek anlamlı 20 biti ([31-12] bitleri) fiziksel sayfa numarasını tutmaktadır. Ancak kalan 12 bitte o sayfaya ilişkin başka bilgiler vardır. 3 bitlik IGN alanı kullanılmamaktadır. Sayfa tablosu da aşağıdaki gibi dörder byte’lık girişlerden oluşmaktadır:
0 Numaralı Sayfa Tablosu Girişi |
1 Numaralı Sayfa Tablosu Girişi |
2 Numaralı Sayfa Tablosu Girişi |
… |
Son Sayfa Tablosu Girişi |
Sayfa tablosu girişlerini şöyle de temsil edebiliriz:
Fiziksel Adres |
Sayfa Özellikleri |
Fiziksel Adres |
Sayfa Özellikleri |
Fiziksel Adres |
Sayfa Özellikleri |
… |
… |
Fiziksel Adres |
Sayfa Özellikleri |
32 bit Intel işlemcilerindeki 4K’lık sayfaların sayfa özelliklerinin bazılarını açıklamak istiyoruz.
Sanal sayfa için fiziksel sayfanın eşleştirilmiş olup olmadığı
Pbiti ile belirlenmektedir. BuPbiti 0 ise eşleştirme yapılmamıştır, yani işlemci bu sayfaya erişmek istediğinde page fault oluşur. BuPbiti 1 ise işlemci yüksek anlamlı 20 bit ile belirtilen fiziksel sayfadan erişimini yapar.R/Wbiti sayfanın read-only olup olmadığını belirtmektedir. Eğer bu bit 0 ise sayfa read-only durumdadır. Sayfaya yazma yapıldığında page fault oluşur. Örneğin C derleyicileri genellikle string ifadelerini ve globalconstnesneleri ELF formatının.constbölümüne yerleştirmektedir. İşletim sisteminin yükleyicisi de (yaniexecfonksiyonları) bu.constbölüm için read-only sayfalar oluşturmaktadır. Böylece buraya yazma yapıldığında program çökmektedir. (Derleyiciler yerelconstnesneleri.constbölümüne yerleştiremez. Yerel değişkenlerin hepsi stack’tedir. Stack sayfaları da read-only yapılamamaktadır.)Sayfa girişindeki
U/Sbiti sayfanın kullanıcı modunda mı çekirdek modunda mı olduğunu belirtmektedir. Eğer bu bit 0 ise sayfa çekirdek modundadır. Çekirdek modundaki sayfaya kullanıcı modundaki prosesler erişmeye çalışırsa page fault oluşmaktadır. Çekirdek kendi kodlarınıU/Sbiti 0 olan sayfalara yerleştirmektedir. Böylece çekirdek kendini kullanıcı modundaki proseslere karşı korumaktadır. EğerU/Sbiti 1 ise sayfa kullanıcı modundadır. Kullanıcı modundaki sayfalara hem kullanıcı modundaki prosesler hem de çekirdek modundaki prosesler erişebilmektedir.Sayfa girişinde
D(Dirty) biti işlemci tarafından sayfaya her yazma yapıldığında set edilmektedir. Böylece işletim sistemi bu biti sıfırlayıp daha sonra bu bite baktığında sayfaya yazma yapılıp yapılmadığını anlayabilmektedir.Dbiti sanal bellek mekanizmasında önemli bir işleve sahiptir. İşletim sistemi swap-in işlemini yaptığında (yani diskteki bir sayfayı fiziksel belleğe çektiğinde) ilgili sayfaya ilişkin sayfa girişininDbitini de 0 yapmaktadır. Daha sonra işletim sisteminin bu sayfayı swap-out yapmak için fiziksel bellekten atmak istediğini düşünelim. Eğer bu sayfaya hiç yazma yapılmadıysa yaniDbiti hala 0 ise bu sayfanın swap-out sırasında diske geri yazılmasına gerek kalmaz. Ancak bu sayfanınDbiti 1 ise sayfada değişiklik yapıldığı için sayfanın diskteki swap alanına geri yazılması gerekir.Sayfa girişindeki
A(Accessed) biti sayfadan her okuma ve yazma yapıldığında set edilmektedir. Bu bitten işletim sistemleri sanal bellek mekanizmasında istatistik yapmak için faydalanmaktadır. İşletim sistemi bu biti belli periyotlarda kontrol edip sıfırlar. Eğer bu bit çok sayıda set edildiyse bu sayfaya erişim son zamanlarda çok yapılmıştır. Bu sayfanın swap-out amaçlı fiziksel bellekten çıkartılması uygun değildir.Sayfa girişlerinde CPU’nun önbellek mekanizmasıyla ilgili çeşitli bitler de bulunmaktadır.
CD(Cache Disable) biti işletim sistemi tarafından 1 yapılırsa CPU bu fiziksel sayfayı önbellek mekanizmasının dışında bırakır. Yani bu fiziksel sayfaya yapılan yazma ve okumalar doğrudan önbelleğe uğramadan gerçekleştirilir.WT(Write-Through) biti ilgili sayfa içeriğinin CPU önbelleğini write-through biçimde kullanıp kullanmayacağını belirtmektedir. Eğer bu bit 1 yapılırsa bu sayfayla ilgili yazma işleminde CPU’nun önbelleği kullanılmaz, yazma doğrudan fiziksel belleğe yapılır; okuma işlemlerinde ise CPU’nun önbelleğine başvurulmaktadır. Tabii bu bitCDbiti 1 ise işlev görmemektedir. Bu iki biti birlikte şöyle de ele alabiliriz:
CD |
WT |
Önbellek Davranışı |
|---|---|---|
0 |
0 |
Write-back — normal RAM sayfaları |
0 |
1 |
Write-through — yazma önbellekten geçer ama doğrudan RAM’e de iletilir |
1 |
0 |
Önbellek tamamen devre dışı (MMIO) |
1 |
1 |
Önbellek tamamen devre dışı (WT biti CD=1 durumunda anlamsız) |
Sayfa girişindeki
G(Global) biti ilgili sayfa girişinin izleyen paragraflarda ele alacağımız gibi TLB (Translation Lookaside Buffer) içerisinde kalmasını sağlamaktadır.
9.5.1. Çok Kademeli Sayfa Tabloları
Biz yukarıda 32 bit Intel işlemcilerindeki 4K’lık sayfa girişlerinin formatını ele aldık. Bu format işlemciden işlemciye hatta aynı işlemcide sayfa büyüklüklerine bağlı olarak da değişebilmektedir. Bizim burada 32 bit Intel işlemcilerinin 4K’lık sayfa girişlerini incelememizin nedeni aslında buradaki formatın benzerlerinin kullanılmasındandır. Yani ARM işlemcilerinde de ana hatlarıyla organizasyon buna benzer biçimdedir. Sayfa özellikleri de buradakine benzemektedir. Tabii hangi işlemcinin hangi modunda çalışıyorsanız sayfa girişlerinin gerçek formatını ona göre yeniden incelemelisiniz.
Biz yukarıda sayfa tablolarını tek kademeli bir biçimde resmettik. Aslında sayfa tabloları tek kademeli değildir. Önce sayfa tablolarının neden çok kademeli olduğunu açıklayalım. Daha sonra da mekanizmanın ayrıntılarına değinelim.
4K sayfa kullanan 32 bit bir sistem söz konusu olsun. Sayfa büyüklüğünün de 4K olduğunu varsayalım. Her sayfa tablosu
girişi de 4 byte olsun. Bu durumda sayfa tabloları 2²⁰ × 2² = 2²² = 4MB büyüklüğünde olurdu. Her proses için ayrı
sayfa tabloları oluşturulduğunu anımsayınız. Bu durumda işletim sistemi her proses için fiziksel RAM’de 4MB büyüklüğünde
ayrı sayfa tabloları oluştururdu. Proseslerin sayfa tablolarının aslında pek çok yeri boştur. Ancak o boş yerlere
erişildiğinde page fault oluşması için o boş yerlere ilişkin sayfaların da P bitinin 0 yapılması gerekmektedir.
İşte çok kademeli sayfa tabloları hem bu sorunu hem de sayfa tablolarının fiziksel bellekteki ardışıl olma zorunluluğunu
ortadan kaldırmaktadır.

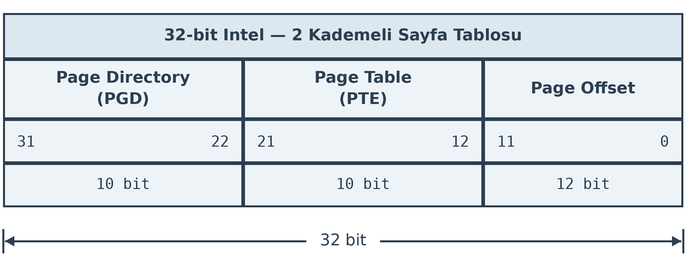

Şimdi çok kademeli sayfa tablolarının organizasyonunu 32 bit Intel işlemcileri üzerinde örneklendirerek açıklayalım. Çok kademeli sayfa tablolarında sanal adres ikiden fazla parçaya ayrılmaktadır. Örneğin 4K sayfa kullanan 32 bit Intel işlemcileri iki kademeli sayfa tablolarına sahiptir ve bu işlemcilerde sanal adresler üç parçaya ayrılmaktadır:
Görüldüğü gibi 4K sayfa kullanan 32 bit Intel işlemcilerinde sanal adres üç kısma ayrılmaktadır: 10 bitlik
PGD (Page Directory) alanı, 10 bitlik PTE (Page Table Entry) alanı ve 12 bitlik Page Offset alanı. Bu
sistemlerde sayfa dizini (page directory) denilen bir tablo bulunmaktadır. Bu tablonun da her elemanı 4 byte
uzunluktadır. Dolayısıyla sayfa dizini tablosu toplamda 2¹⁰ × 2² = 2¹² = 4K yer kaplamaktadır. Sayfa dizininin
her girişi bir sayfa tablosunun fiziksel adresini göstermektedir. Yani sayfa tabloları bir tane değil aslında
1024 tanedir. Sayfa tabloları yukarıda da belirttiğimiz gibi sayfa tablosu girişlerinden oluşmaktadır. Bir sayfa
tablosu girişi 4 byte olduğu için sayfa tablolarının uzunlukları da 2¹⁰ × 2² = 2¹² = 4K’dır. Nihayet sanal
adresin sayfa offset’i (page offset) alanı o fiziksel sayfada gerçek fiziksel adresin yerini belirtmektedir.
32 bit Intel işlemcilerinde sayfa dizinindeki girişler sayfa tablolarının fiziksel bellekteki yerini, sayfa
tablosundaki girişler de sayfaların fiziksel bellekteki yerini göstermektedir. Sayfa dizininin yeri ise işlemci
içerisindeki CR3 yazmacı tarafından gösterilmektedir.

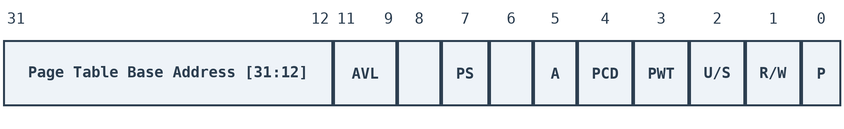

4K sayfa kullanan 32 bit Intel işlemcilerinde 4 byte’lık sayfa dizin girişlerinin formatı şöyledir:
Buradaki yüksek anlamlı 20 bit sayfa tablosunun fiziksel bellekteki adresini belirtmektedir. (Tabii sayfa tabloları 4K olduğu için 20 bitin son 12 bitinin 0 olduğu kabul edilmektedir.) Diğer bitlerin anlamları şöyledir:
Bit(ler) |
Alan |
Açıklama |
|---|---|---|
31–12 |
Page Table Base Addr. |
Alt sayfa tablosunun fiziksel taban adresi. 4 KB hizalı olduğundan alt 12 bit sıfırdır, yalnızca üst 20 bit saklanır. |
11–9 |
AVL |
Available — işletim sistemi tarafından serbestçe kullanılabilir, donanım bu bitleri yok sayar. |
8 |
— |
Ayrılmış, 0 olmalı. |
7 |
PS |
Page Size — 0 ise alt tablo 4 KB sayfaları gösterir; 1 ise (PSE etkinse) bu giriş doğrudan 4 MB’lık büyük sayfayı gösterir. |
6 |
— |
Ayrılmış, 0 olmalı. |
5 |
A |
Accessed — MMU bu girişe erişildiğinde 1 yapar; işletim sistemi LRU takibi için kullanır. |
4 |
PCD |
Page Cache Disable — 1 ise bu tablonun işaret ettiği sayfa önbelleklenmez. |
3 |
PWT |
Page Write-Through — 1 ise write-through önbellek politikası uygulanır. |
2 |
U/S |
User/Supervisor — 0 ise yalnızca kernel (CPL 0–2) erişebilir; 1 ise kullanıcı alanı da (CPL 3) erişebilir. |
1 |
R/W |
Read/Write — 0 ise sayfa salt okunur; 1 ise yazılabilir. |
0 |
P |
Present — 0 ise giriş geçersizdir ve MMU sayfa hatası (#PF) üretir; 1 ise geçerlidir. Linux, P=0 girişlerde swap bilgisi saklar. |
Sayfa dizini girişlerinin formatının yukarıda ele almış olduğumuz sayfa tablosu girişi formatına oldukça benzediğine
dikkat ediniz. Sayfa dizini girişlerinin yine en düşük anlamlı biti P bitidir. Eğer bu bit 0 ise daha sayfa
tablosuna erişim yapılmadan page fault oluşmaktadır. Yani işletim sisteminin o giriş için sayfa tablosu
oluşturmasına gerek kalmamaktadır. Böylece sanal adres alanını az kullanan programların sayfa tabloları bellekte
çok daha az yer kaplar duruma gelmektedir. Benzer biçimde sayfa dizininin R/W biti de sayfa tablosu girişinde
olduğu gibi sayfanın read-only olup olmadığını belirtmektedir.
Sayfa dizininin her bir girişinin sanal adres alanında 4 MB’lik bir alanı belirttiğine dikkat ediniz. 2¹⁰ × 2¹² = 4M’dir.
Bu durumda 4K sayfa kullanan 32 bit Intel işlemcisi sanal adresi fiziksel adrese şöyle dönüştürmektedir. Örneğin
dönüştürülecek sanal adres 1F3243A4 olsun. Bu adresi bitlerine ayrıştıralım:
0001 1111 0011 0010 0100 0011 1010 0100
İşlemci önce sayfa dizininin yerini
CR3yazmacı yoluyla elde eder.Sanal adresin yüksek anlamlı 10 bitini bu tabloya indeks yaparak sayfa dizininin ilgili elemanına erişir. Örneğimizdeki sanal adresin yüksek anlamlı 10 biti
0001111100biçimindedir. Bu değer onluk sistemde 124’tür. O halde işlemci sayfa dizininin 124’üncü elemanına erişir. Sayfa dizininin 124’üncü elemanında 1024 girişlik bir sayfa tablosu bulunacaktır. İşlemci bu sayfa tablosuna erişir.İşlemci sanal adresin ikinci 10 bitini indeks yaparak eriştiği sayfa tablosunun ilgili girişini okur. Örneğimizde sanal adresin ikinci 10 bitlik kısmı
1100100100biçimindedir. Bu da onluk sistemde 804 değerine karşılık gelmektedir. İşte işlemci sayfa tablosunun 804’üncü girişine erişerek oradan sayfanın fiziksel adresini elde eder.Nihayet işlemci elde ettiği fiziksel sayfa adresine sanal adresin düşük anlamlı 12 bitini toplayarak gerçek fiziksel adrese erişir. Örneğimizde sayfa offset’ini belirten 12 bit
001110100100biçimindedir. Bu değer de onluk sistemde 932’dir.

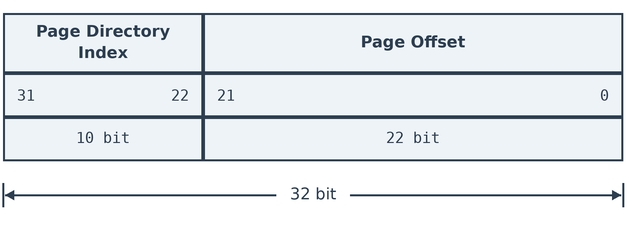

Biz yukarıda 4K sayfa kullanan 32 bit Intel işlemcileri üzerinde örnek verdik. Sayfa büyüklükleri değiştiğinde sanal adres dönüştürmesinin formatı da değişmektedir. Örneğin 4 MB’lık büyük sayfalar söz konusu olduğunda 32 bit Intel işlemcileri sanal adresi iki kısma ayırmaktadır:
Burada artık tek kademeli bir dönüştürmenin olduğuna dikkat ediniz. Bu durumda işlemci yüksek anlamlı 10 bitten
sayfa dizininin indeksini elde edip sayfa dizininin o indeksine başvurarak 4 MB’lik sayfanın yerini tespit
etmektedir. Artık sanal adresin düşük anlamlı 22 bitinin (4 MB) sayfa offset’i belirttiğine dikkat ediniz.
32 bit Intel işlemcilerinde 4K’lık sayfalarla 4 MB’lik sayfalar bir arada kullanılabilmektedir. Sayfa dizini
girişlerinin sanal bellekte 4 MB’lik alan belirttiğini anımsayınız. Bu durumda bir sayfa dizini girişi 4 MB’lik
büyük sayfaya da ilişkin olabilir 4K’lık küçük sayfaya da ilişkin olabilir. Sayfa dizini girişlerindeki PS
biti 0 ise bu giriş 4K’lık sayfa tablosunu gösteriyor durumdadır, PS biti 1 ise bu giriş 4 MB’lik fiziksel
sayfayı gösteriyor durumdadır. Linux işletim sistemi de 4K sayfaların dışında 4 MB’lik sayfaları da
desteklemektedir.

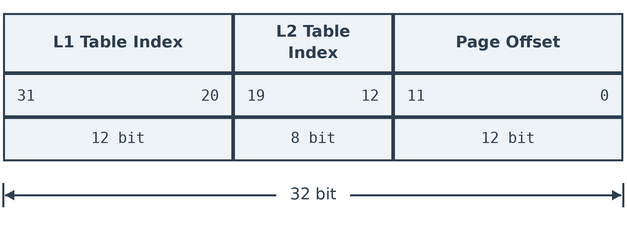

4K sayfalara ilişkin 32 bit ARM işlemcilerinde de iki kademeli sayfa tabloları kullanılmaktadır. Bu işlemcilerde sanal adres yine üç kısma ayrılmaktadır. Ancak bu üç kısmın isimleri ve kullanılan terminoloji Intel işlemcilerinden farklıdır:
Buradaki sanal adresin parçalarının uzunluklarına dikkat ediniz. L1 tablosunun (Intel’deki sayfa dizini) indeksi 12 bittir. Yani bu tablo fiziksel bellekte 2¹² × 2² = 16K yer kaplamaktadır. Ancak L2 tabloları (yani Intel’deki sayfa tabloları) burada 2⁸ × 2² = 1K yer kaplamaktadır. Sayfalar 4K olduğu için sayfa offset’i yine 12 bittir.
Aşağıda 4K sayfa kullanan 32 bit Intel işlemcileri ile ARM işlemcilerinin organizasyon karşılaştırmasını bir tablo biçiminde veriyoruz:
Ölçüt |
Intel 32-bit (4 KB sayfa) |
ARM 32-bit (4 KB sayfa) |
|---|---|---|
L1 giriş sayısı |
1024 |
4096 |
L1 tablo boyutu |
4 KB |
16 KB |
L2 giriş sayısı |
1024 |
256 |
Tek L2 tablo boyutu |
4 KB |
1 KB |
Toplam L2 (max) |
4 MB |
4 MB |
4K’lık sayfa kullanan 64 bit işlemcilerdeki sayfa tabloları genellikle 3 kademelidir. Çünkü 64 bitlik adres alanı 16 exabyte gibi çok yüksek bir değerdedir. Örneğin 64 bitlik Intel işlemcilerindeki sanal adres aşağıdaki gibi 4 kısma ayrılmaktadır:
64 bit Intel işlemcileri aslında 48 bit ya da 57 bitlik sanal adresler kullanmaktadır. Bu işlemcilerin adresleyebildiği teorik fiziksel bellek uzunluğu ise 2⁶⁴ (16 exabyte) değil daha azdır. Modellere göre 64 bit Intel işlemcilerinin kullanabildiği fiziksel RAM aşağıdaki tabloda verilmiştir:
Ölçüt |
Sanal Adres |
Fiziksel Adres |
|---|---|---|
4 Kademeli (LA48) |
48 bit → 256 TB |
46–52 bit (nesle göre) |
5 Kademeli (LA57) |
57 bit → 128 PB |
52 bit → 4 PB |
Teorik maksimum |
57 bit → 128 PB |
52 bit → 4 PB |
Fiziksel RAM’in sanal adres alanından fazla olması bir sorun yaratmamaktadır.

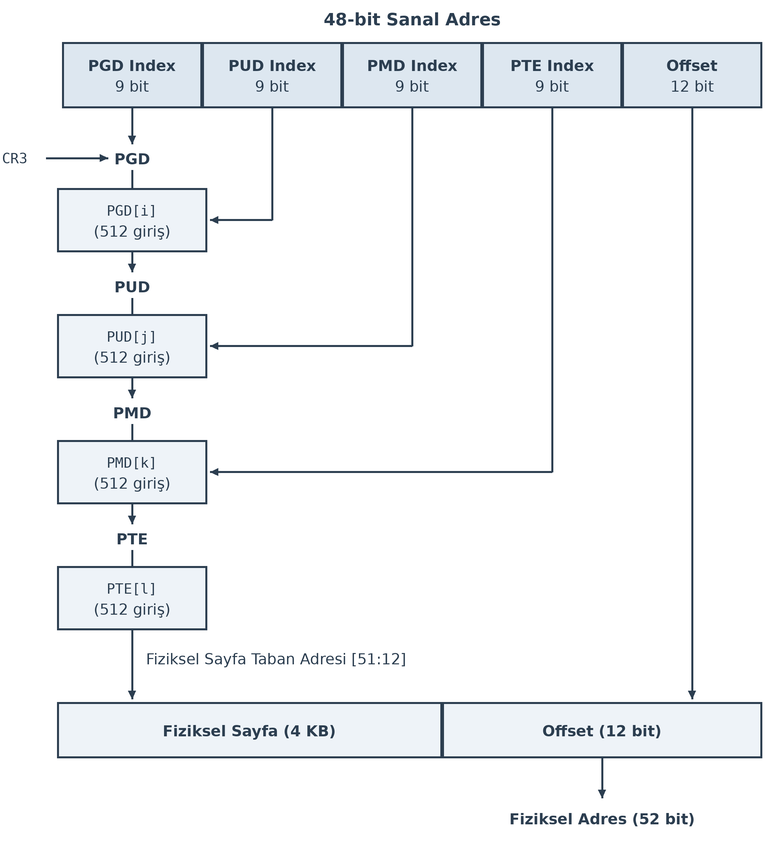

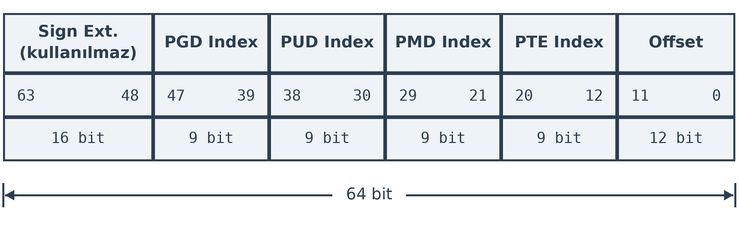

64 bit Intel işlemcilerinde sanal adresin dört parçaya ayrıldığına dikkat ediniz. Beşinci parça zaten kullanılmamaktadır, her zaman 0’dır. Sanal adres dönüştürmesi yapılırken dört farklı tabloya başvurulmaktadır:

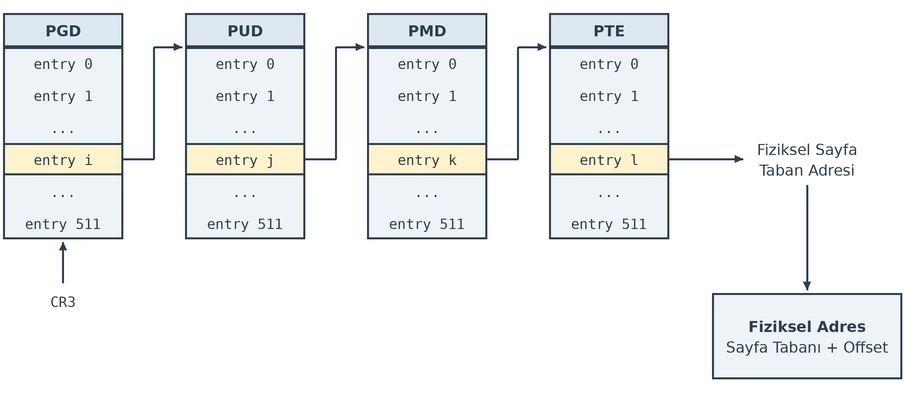

Burada toplamda dört kademe tablo vardır:
PGD(Page Global Directory) TablosuPUD(Page Upper Directory) TablosuPMD(Page Middle Directory) TablosuPTE(Page Table Entry) Tablosu
Dönüştürme yukarıdaki şekilden de gördüğünüz gibi şöyle yapılmaktadır:
Intel’de 48 bit sanal adres kullanımında sanal adresin yüksek anlamlı 16 biti 47’inci bitle aynı olmak zorundadır. Benzer biçimde 57 bit sanal adres kullanımında ise sanal adresin yüksek anlamlı biti 56’ıncı bitle aynı olmak zorundadır. Bu kurala uymayan adres erişimlerinde işlemci exception oluşturmaktadır.

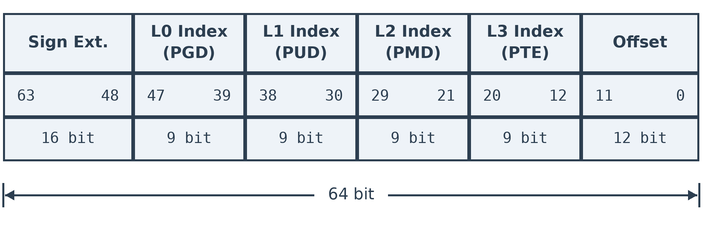

4K sayfalar kullanan 64 bit ARM işlemcilerinde de sanal adres aşağıdaki gibi dört parçaya ayrılmaktadır:
64 bit ARM işlemcilerinde de sanal adres alanı Intel’de olduğu gibi 64 bit değil 48 bittir. Adres dönüştürme mekanizmaları biraz farklı olsa da 64 bit ARM işlemcilerinde de sanal adresin yüksek anlamlı 16 biti 47’inci bit ile aynı olmazsa dönüştürme sırasında exception (translation fault) oluşmaktadır. 64 bit Intel işlemcileri ile 64 bit ARM işlemcilerinin sayfalama aşamalarını aşağıdaki tabloyla karşılaştırıyoruz:
Ölçüt |
x86-64 (LA48) |
AArch64 (48-bit) |
|---|---|---|
Kullanılan bit |
48 bit |
48 bit |
Kademe sayısı |
4 |
4 |
Her kademedeki giriş |
512 |
512 |
Tablo boyutu |
4 KB |
4 KB |
Sayfa boyutu |
4 KB |
4 KB |
Taban adresi yazmacı |
|
|
Kullanıcı/Çekirdek ayrımı |
Canonical bits |
|
9.5.2. Translation Lookaside Buffer (TLB)
İşlemcilerin bu kademelerden geçiş sırasında çok fazla bellek başvurusu yaptığını görüyorsunuz. Bu başvurular çalışmayı göreli olarak yavaşlatmaktadır. İşte bu nedenle işlemciler kendi içerisinde son erişilen dizin ve sayfa tablosu içeriklerini bir önbellek (cache) içerisinde tutmaktadır. Bu önbellek sistemine İngilizce Translation Lookaside Buffer (TLB) denilmektedir. Bu önbellek sayesinde işlemci son zamanlarda kullanılan sayfa dizini ve sayfa tablosu girişlerine hiç bellek okuması yapmadan hızlı bir biçimde erişebilmektedir.
TLB, sanal adresten fiziksel adrese dönüştürme sonuçlarını önbelleğe alan, CPU çekirdeği içindeki özel bir donanım yapısıdır. Teknik olarak bir associative cache (içerik adreslenebilir bellek, CAM) biçiminde gerçekleştirilmektedir. Eğer dönüştürülecek sanal adrese ilişkin dönüştürme bilgisi TLB içerisinde varsa işlemci çok hızlı bir biçimde erişimi yapar. Aşağıda bir fikir verebilmek amacıyla 32 bit ve 64 bit Intel işlemcilerinin TLB önbelleğinin kaç girişi tutabildiğini gösteren bir tablo veriyoruz:
Mimari |
L1 ITLB |
L1 DTLB |
L2 TLB (STLB) |
|---|---|---|---|
Core 2 (32-bit) |
128 giriş (4K), 4-yollu |
16 giriş (yalnız load) |
256 giriş |
Nehalem (64-bit) |
128 giriş (4K), 7 giriş (2M/4M) |
64 giriş (4K), 32 giriş (2M/4M) |
512 giriş (4K), 4-yollu |
Sandy Bridge |
64 giriş/thread (4K), 4-yollu |
64 giriş (4K), 4-yollu |
1024 giriş, 4-yollu |
9.6. Proseslerin Sanal Adres Alanları

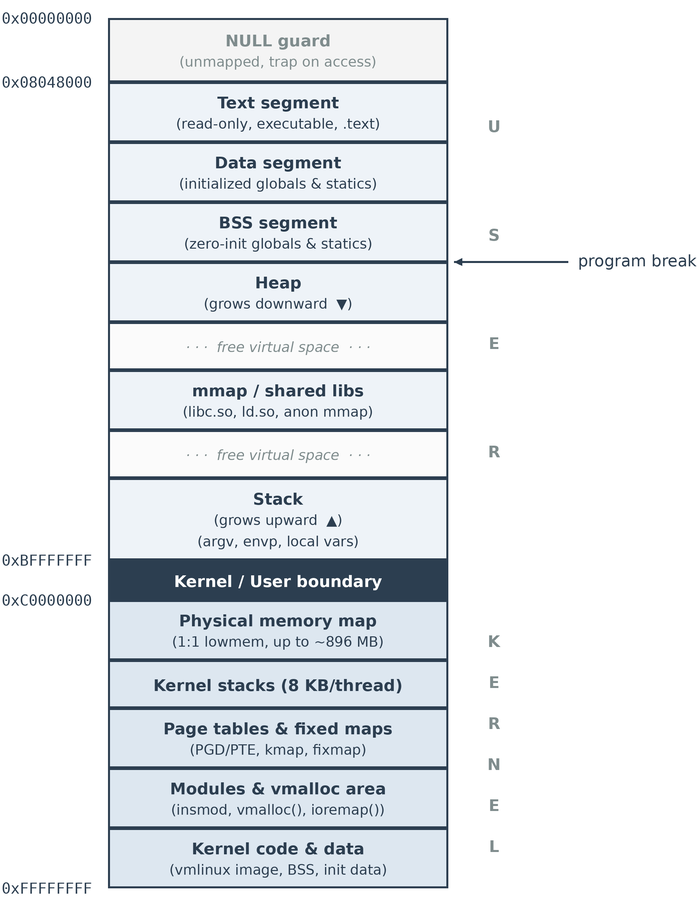

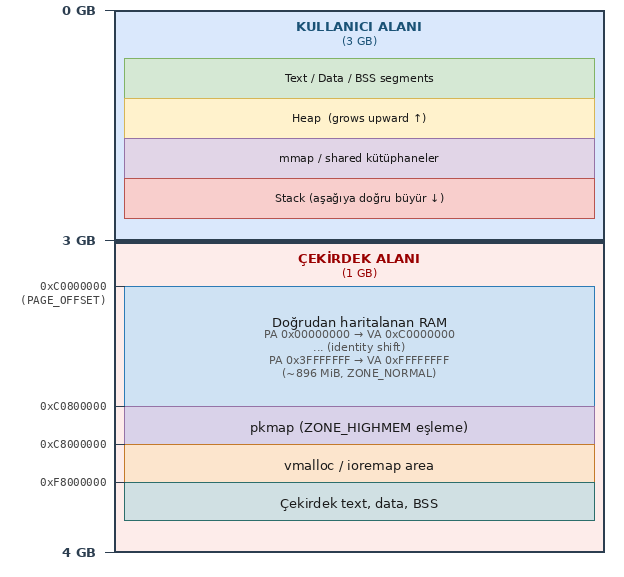

Şimdi de 32 bit ve 64 bit Linux işletim sistemlerinde proseslerin sanal adres alanları üzerinde duralım. Biz yukarıda her proses için sanki o proses fiziksel belleğe tek başına yükleniyormuş gibi bir sanal adres alanının oluşturulduğunu belirtmiştik. Böylece örneğin 32 bit Linux sistemlerinde her bir proses sanki 4 GB belleği tek başına kullanabiliyormuş gibi bir çalışma sistemi oluşturulmuştur. Peki işletim sisteminin kendisi sanal belleğin neresindedir? Sistem fonksiyonları çağrıldığında sayfa tablosu değiştirilmemektedir. Bir sistem fonksiyonu çağrıldığında thread’in çalışma modu kullanıcı modundan (user mode) çekirdek moduna (kernel mode) geçirilir ve sistem fonksiyonuna dallanılır. O halde işletim sisteminin kodlarının da her proses tarafından erişilebilir bir yerde bulundurulması gerekmektedir. İşte Linux sistemlerinde (Windows sistemlerinde de benzer) işletim sistemi sanal adres alanının belli bir yerine haritalanmıştır. 32 bit Linux sistemlerinde bir prosesin sanal bellek alanı şöyledir:

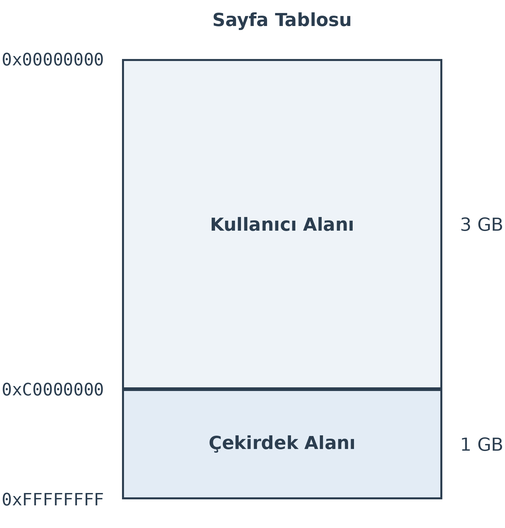

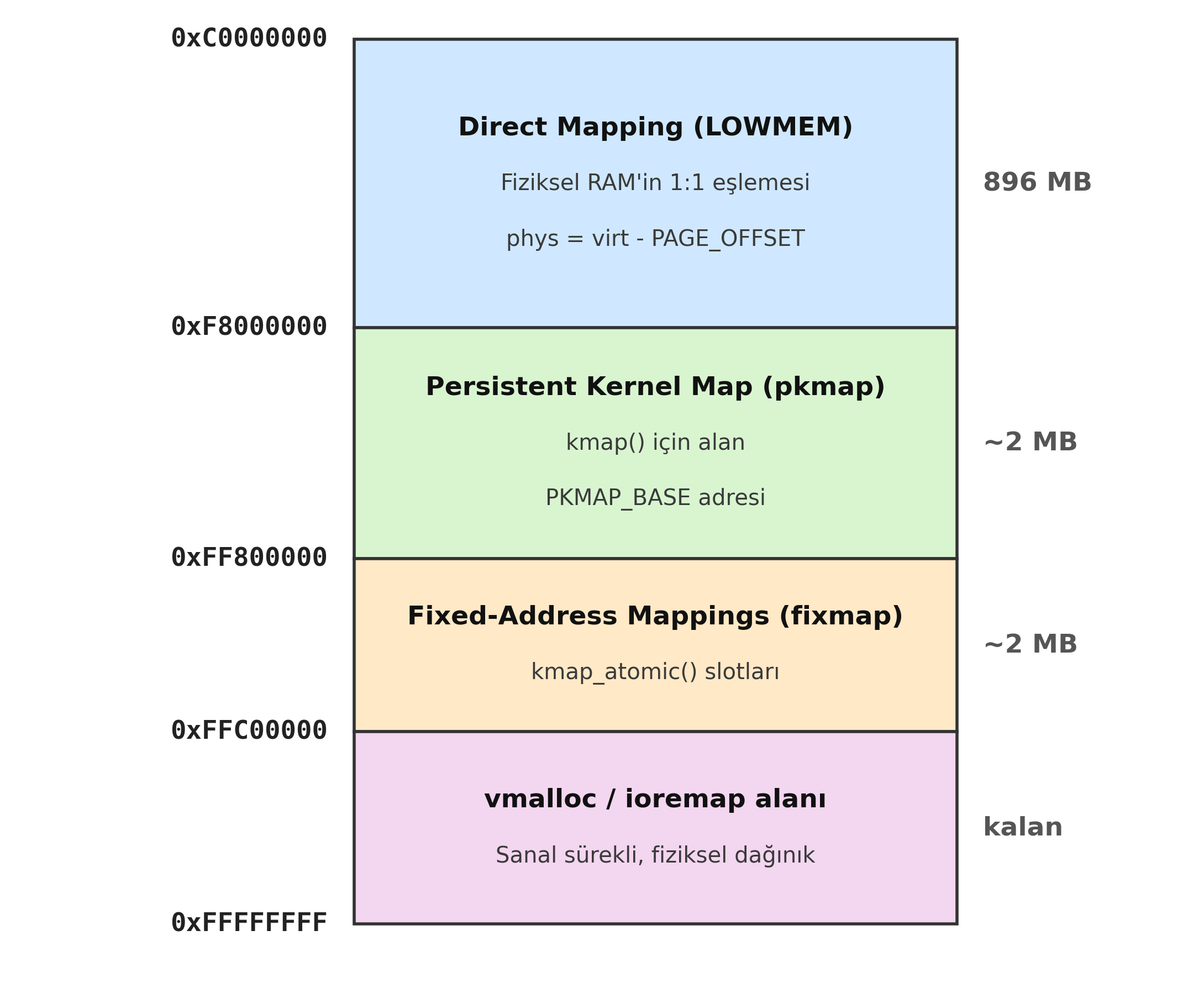

Buradan da görüldüğü gibi 32 bit Linux sistemlerinde kullanıcı alanı (yani prosesin sanal bellekte kapladığı maksimum
alan) 3 GB, çekirdek alanı da 1 GB’dir. Her proseste çekirdek alanı o prosesin sanal belleğinin aynı yerine
(0xC0000000’dan itibaren) haritalanmıştır. Sayfa tablolarının çok kademeli olması bu haritalama işlemini
kolaylaştırmaktadır. Buradaki alanların içeriklerini biraz daha ayrıntılandırabiliriz (şeklin uzamaması için içeriklerini
İngilizce yazıyoruz):

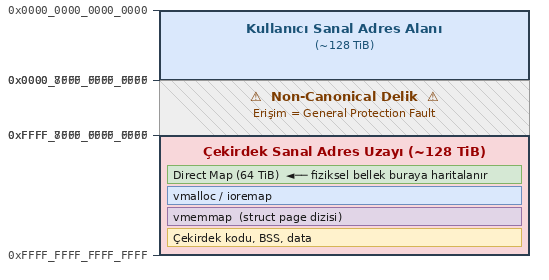

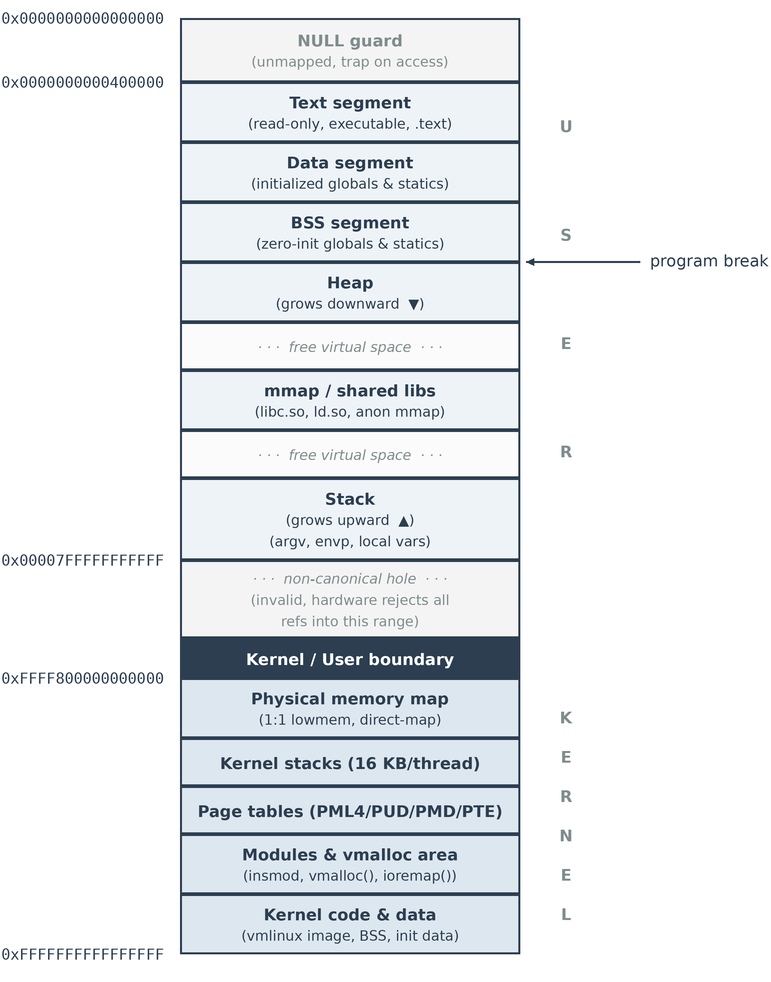

64 bit Linux sistemlerinde ise prosesin sanal bellek alanı şöyledir:

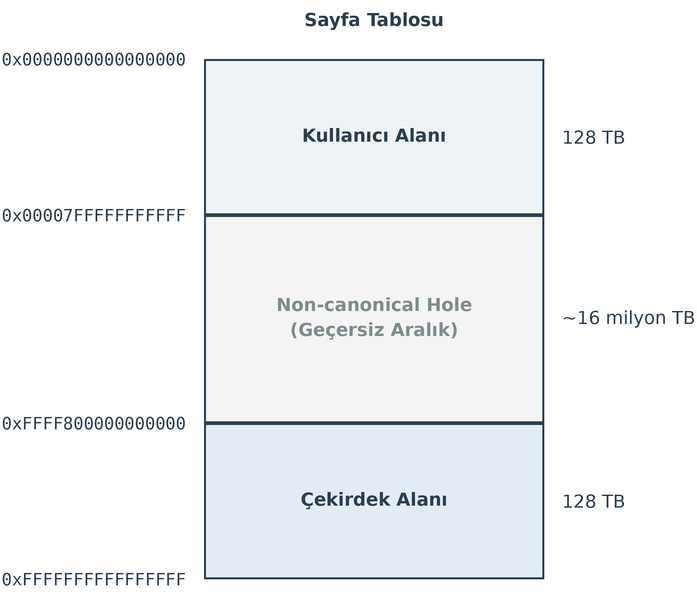

64 bit Linux sistemlerinde prosesin sanal bellek alanının 256 TB büyüklüğünde olduğuna dikkat ediniz. Bu sistemlerde sanal adreslerin 48 bit olduğunu ve sanal adreslerin yüksek anlamlı 16 bitinin 47’inci bit ile aynı olmak zorunda olduğunu anımsayınız. 64 bit Linux sistemlerinde kullanıcı alanı 128 TB ve çekirdek alanı da 128 TB’dir. Bugün için bu büyüklük oldukça yeterlidir. Bellekte 128 TB yer kaplayabilecek programlar yok denilecek kadar azdır. Kullanıcı alanının sanal bellek alanının düşük adresinde, çekirdek alanının da yüksekte bulunduğuna dikkat ediniz. Yine her proseste çekirdek alanı aynı yere haritalanmıştır. Buradaki şekli biraz daha ayrıntılı biçimde aşağıdaki gibi de çizebiliriz (şeklin uzamaması için içeriklerini İngilizce yazıyoruz):
9.7. NUMA Düğümlerinin Çekirdek Temsili
Anımsanacağı gibi çok işlemcili ya da çekirdekli sistemlerde iki mimari kullanılıyordu: UMA ve NUMA. UMA mimarisinde her işlemci ya da çekirdek aynı fiziksel RAM’e erişiyordu. Erişim sırasında diğerlerini durduruyordu. NUMA mimarisinde ise her işlemci ya da çekirdeğin daha hızlı erişebildiği bir düğüm (node) (“bank” da denilmektedir) bulunmaktaydı. NUMA mimarilerinde işlemciler ya da çekirdekler kendi düğümlerine ve komşu düğümlere daha hızlı, diğer düğümlere göreli olarak daha yavaş erişiyordu.
Linux’un bellek yönetimi hem UMA hem de NUMA mimarilerinde çalışacak biçimde tasarlanmıştır. Bu nedenle daha genel
veri yapıları oluşturulmuştur. Linux çekirdeklerinde NUMA düğümleri (yani bank’ları) pglist_data isimli bir yapı
ile temsil edilmektedir. Bu yapı pg_data_t ismiyle de typedef edilmiştir. Güncel çekirdeklerde bu yapı
include/linux/mmzone.h dosyası içerisinde şöyle tanımlanmıştır:
typedef struct pglist_data {
/*
* node_zones contains just the zones for THIS node. Not all of the
* zones may be populated, but it is the full list. It is referenced by
* this node's node_zonelists as well as other node's node_zonelists.
*/
struct zone node_zones[MAX_NR_ZONES];
/*
* node_zonelists contains references to all zones in all nodes.
* Generally the first zones will be references to this node's
* node_zones.
*/
struct zonelist node_zonelists[MAX_ZONELISTS];
int nr_zones; /* number of populated zones in this node */
#ifdef CONFIG_FLATMEM /* means !SPARSEMEM */
struct page *node_mem_map;
#ifdef CONFIG_PAGE_EXTENSION
struct page_ext *node_page_ext;
#endif
#endif
#if defined(CONFIG_MEMORY_HOTPLUG) || defined(CONFIG_DEFERRED_STRUCT_PAGE_INIT)
/*
* Must be held any time you expect node_start_pfn,
* node_present_pages, node_spanned_pages or nr_zones to stay constant.
* Also synchronizes pgdat->first_deferred_pfn during deferred page
* init.
*
* pgdat_resize_lock() and pgdat_resize_unlock() are provided to
* manipulate node_size_lock without checking for CONFIG_MEMORY_HOTPLUG
* or CONFIG_DEFERRED_STRUCT_PAGE_INIT.
*
* Nests above zone->lock and zone->span_seqlock
*/
spinlock_t node_size_lock;
#endif
unsigned long node_start_pfn;
unsigned long node_present_pages; /* total number of physical pages */
unsigned long node_spanned_pages; /* total size of physical page
range, including holes */
int node_id;
wait_queue_head_t kswapd_wait;
wait_queue_head_t pfmemalloc_wait;
/* workqueues for throttling reclaim for different reasons. */
wait_queue_head_t reclaim_wait[NR_VMSCAN_THROTTLE];
atomic_t nr_writeback_throttled; /* nr of writeback-throttled tasks */
unsigned long nr_reclaim_start; /* nr pages written while throttled
* when throttling started. */
#ifdef CONFIG_MEMORY_HOTPLUG
struct mutex kswapd_lock;
#endif
struct task_struct *kswapd; /* Protected by kswapd_lock */
int kswapd_order;
enum zone_type kswapd_highest_zoneidx;
atomic_t kswapd_failures; /* Number of 'reclaimed == 0' runs */
#ifdef CONFIG_COMPACTION
int kcompactd_max_order;
enum zone_type kcompactd_highest_zoneidx;
wait_queue_head_t kcompactd_wait;
struct task_struct *kcompactd;
bool proactive_compact_trigger;
#endif
/*
* This is a per-node reserve of pages that are not available
* to userspace allocations.
*/
unsigned long totalreserve_pages;
#ifdef CONFIG_NUMA
/*
* node reclaim becomes active if more unmapped pages exist.
*/
unsigned long min_unmapped_pages;
unsigned long min_slab_pages;
#endif /* CONFIG_NUMA */
/* Write-intensive fields used by page reclaim */
CACHELINE_PADDING(_pad1_);
#ifdef CONFIG_DEFERRED_STRUCT_PAGE_INIT
/*
* If memory initialisation on large machines is deferred then this
* is the first PFN that needs to be initialised.
*/
unsigned long first_deferred_pfn;
#endif /* CONFIG_DEFERRED_STRUCT_PAGE_INIT */
#ifdef CONFIG_TRANSPARENT_HUGEPAGE
struct deferred_split deferred_split_queue;
#endif
#ifdef CONFIG_NUMA_BALANCING
/* start time in ms of current promote rate limit period */
unsigned int nbp_rl_start;
/* number of promote candidate pages at start time of current rate limit period */
unsigned long nbp_rl_nr_cand;
/* promote threshold in ms */
unsigned int nbp_threshold;
/* start time in ms of current promote threshold adjustment period */
unsigned int nbp_th_start;
/*
* number of promote candidate pages at start time of current promote
* threshold adjustment period
*/
unsigned long nbp_th_nr_cand;
#endif
/* Fields commonly accessed by the page reclaim scanner */
/*
* NOTE: THIS IS UNUSED IF MEMCG IS ENABLED.
*
* Use mem_cgroup_lruvec() to look up lruvecs.
*/
struct lruvec __lruvec;
unsigned long flags;
#ifdef CONFIG_LRU_GEN
/* kswap mm walk data */
struct lru_gen_mm_walk mm_walk;
/* lru_gen_folio list */
struct lru_gen_memcg memcg_lru;
#endif
CACHELINE_PADDING(_pad2_);
/* Per-node vmstats */
struct per_cpu_nodestat __percpu *per_cpu_nodestats;
atomic_long_t vm_stat[NR_VM_NODE_STAT_ITEMS];
#ifdef CONFIG_NUMA
struct memory_tier __rcu *memtier;
#endif
#ifdef CONFIG_MEMORY_FAILURE
struct memory_failure_stats mf_stats;
#endif
} pg_data_t;
Yapının bazı elemanlarının çeşitli konfigürasyon parametreleri seçilmişse yapıya dahil edildiğine dikkat ediniz.
Sistemdeki tüm NUMA düğümlerine ilişkin pglist_data_t nesnelerinin adresleri mm/numa.c dosyası içerisindeki
node_data isimli global bir dizide saklanmaktadır:
struct pglist_data *node_data[MAX_NUMNODES];
EXPORT_SYMBOL(node_data);
Buradaki MAX_NUMNODES bir üst sınır belirtmektedir. NUMA düğümlerinin sayısı masaüstü sistemlerde donanım
tarafından ACPI protokolü ile belirlenip ACPI tablosunun SRAT (System Resource Affinity Table) kısmına
yazılmaktadır. ACPI protokolü tipik olarak modern UEFI BIOS’ların bulunduğu sistemlerde işletilmektedir. (Ancak
eski BIOS’larda (legacy BIOS) ACPI protokolü sınırlamalarla işletilebilmektedir.) ACPI protokolünün kullanıldığı
masaüstü sistemlerinde Linux çekirdeği NUMA bilgilerini bu ACPI tablosundan elde etmektedir. Pek çok gömülü
sistemde bu biçimde bir donanım belirlemesi yapılamadığı ve bu sistemler de UEFI BIOS’lara sahip olmadığı için
NUMA düğümleri hakkında bilgiler aygıt ağacı (device tree) denilen dosyalar yoluyla çekirdeğe iletilmektedir.
İşte NUMA düğümlerinin gerçek sayısı yukarıda açıkladığımız biçimde çekirdek tarafından elde edilip nr_node_ids
ve nr_online_nodes isimli global değişkenlere yazılmaktadır. nr_node_ids toplam NUMA düğümlerinin sayısını,
nr_online_nodes ise çekirdek tarafından kullanılabilecek NUMA düğümlerinin sayısını belirtmektedir. Çekirdek
bellek yönetiminde nr_online_nodes değerini dikkate almaktadır.
Linux çekirdeği UMA ve NUMA sistemleri için ayrı kodlar bulundurmamaktadır. UMA sistemleri sanki tek düğümden oluşan
NUMA sistemiymiş gibi ele alınmaktadır. Örneğin nr_node_ids ve nr_online_nodes global değişkenleri UMA
sistemleri söz konusu olduğunda include/linux/nodemask.h dosyasında birer sembolik sabite dönüştürülmektedir:
#ifdef CONFIG_NUMA
...
extern int nr_node_ids;
extern int nr_online_nodes;
...
#else
...
#define nr_node_ids 1U
#define nr_online_nodes 1U
...
#endif
Başka bir deyişle Linux çekirdeği sanki donanım her zaman NUMA mimarisine sahipmiş gibi çalışmaktadır. Tek düğüme sahip NUMA sistemi aslında UMA sistemidir.
Çekirdekte NUMA konfigürasyonunun CONFIG_NUMA konfigürasyon parametresi ile yapıldığına dikkat ediniz. Ancak
dağıtımlardaki çekirdekler hem UMA hem de NUMA mimarisinde kullanılabilsin diye genel olarak CONFIG_NUMA=y
konfigürasyon seçeneği ile çekirdek derlemesini yapmaktadır. Yani kullandığınız çekirdeğin konfigürasyon dosyasında
CONFIG_NUMA konfigürasyonunun “y” olduğunu görürseniz şaşırmayınız. ACPI sistemi UMA için tek bir NUMA
düğümü varmış gibi rapor oluşturmaktadır.
Çekirdekte her NUMA düğümünün bir indeks numarası vardır. Bir NUMA düğümünün yukarıdaki dizi içerisindeki elemanına
erişmek için NODE_DATA(index) makrosu kullanılmaktadır. Örneğin UMA sistemleri tek bir NUMA düğümü varmış gibi
organize edildiği için UMA sistemlerinde biz bu bilgilere NODE_DATA(0) makrosuyla erişebiliriz. Aslında
CONFIG_NUMA=n yapıldığında çekirdek #ifdef komutlarıyla aşağıdaki bildirimleri ve tanımlamaları devreye
sokmaktadır:
#ifndef CONFIG_NUMA
extern struct pglist_data contig_page_data;
static inline struct pglist_data *NODE_DATA(int nid)
{
return &contig_page_data;
}
...
#else
...
#endif
CONFIG_NUMA=n durumunda bu makroya biz hangi indeksi verirsek verelim makro hep aynı nesnenin adresini
döndürmektedir. CONFIG_NUMA=n durumunda zaten node_data gösterici dizisinin yalnızca bir elemanı vardır.
Bu eleman da contig_page_data nesnesini göstermektedir. Tabii yukarıda belirttiğimiz gibi dağıtımlar
çekirdeklerini CONFIG_NUMA=y parametresiyle derlemektedir.
Sisteminizdeki NUMA bilgilerini sys dosya sistemi yoluyla /sys/devices/system/node dizininden elde
edebilirsiniz. UMA sistemlerinde burada node0 biçiminde tek bir NUMA düğüm dizini bulunacaktır. Bir düğümün
bellek kullanımı hakkında genel bilgiler de /sys/devices/system/node/nodeN/meminfo dosyası yoluyla elde
edilebilir. Örneğin:
$ cat /sys/devices/system/node/node0/meminfo
9.8. Fiziksel Bellek Bölgeleri
NUMA sistemlerinde her düğüm kendi içerisinde bölgelerden (zones) ouşmaktadır. UMA sistemlerinin Linux çekirdeği
tarafından tek düğümlü NUMA sistemleri gibi ele alındığını belirtmiştik. Fiziksel belleğin (ya da NUMA düğümlerinin)
bölgelere ayrılmasının anlamı nedir? İşte fiziksel bellekteki bölgeler “bazı işlemlerin yapılabilirliği” ile ilgili
olabilmektedir. Örneğin bazı sistemlerde DMA ile aktarım RAM’in her yerine yapılamamaktadır. Yalnızca özel bir
bölgesine yapılabilmektedir. Linux çekirdeklerinde bu bölgeye ZONE_DMA denilmektedir. İşletim sistemlerinin
çekirdeklerinin pek çok donanımda çalışacak biçimde genel tasarlandığına dikkatinizi çekmek istiyoruz. Linux
çekirdeğinde her bölge (zone) bellek yönetimi tarafından ayrı bir biçimde yönetilmektedir.
Linux çekirdeğinde kullanılan bölgeler şunlardır:
ZONE_DMAZONE_DMA32ZONE_NORMALZONE_HIGHMEMZONE_MOVABLEZONE_DEVICE
Bu bölgelerin hepsi her türlü donanımda bulunmak zorunda değildir. Bölge türleri include/linux/mmzone.h dosyası
içerisinde aşağıdaki gibi bir enum türü ile sembolik sabitler biçiminde tanımlanmıştır:
enum zone_type {
#ifdef CONFIG_ZONE_DMA
ZONE_DMA,
#endif
#ifdef CONFIG_ZONE_DMA32
ZONE_DMA32,
#endif
ZONE_NORMAL,
#ifdef CONFIG_HIGHMEM
ZONE_HIGHMEM,
#endif
ZONE_MOVABLE,
#ifdef CONFIG_ZONE_DEVICE
ZONE_DEVICE,
#endif
__MAX_NR_ZONES
};
Görüldüğü gibi bazı bölgeler bazı konfigürasyon parametreleri aktifse enum içerisinde yer almaktadır. Örneğin
64 bit sistemlerde ZONE_HIGHMEM yoktur. Çünkü 64 bit sistemlerde sayfa tablosu değiştirilmeden fiziksel belleğin
her yerine erişilebilmektedir. 32 bit Linux çekirdeklerinin derlenmesinde kullanılan CONFIG_HIGHMEM konfigürasyon
parametresi “y” biçiminde, 64 bit Linux çekirdeklerinin derlenmesinde kullanılan CONFIG_HIGHMEM konfigürasyon
parametresi ise “n” biçimindedir.
ZONE_DMA, 24 bit fiziksel adres kullanabilen DMA’ların bulunduğu donanımlar için, ZONE_DMA32 ise 32 bit
fiziksel adres kullanabilen DMA’ların bulunduğu donanımlar için tanımlı bölgelerdir. Genellikle konfigürasyon
dosyalarında CONFIG_ZONE_DMA32=y ise aynı zamanda CONFIG_ZONE_DMA=y biçimindedir.
ZONE_NORMAL bölgesi çekirdeğin doğrudan adresleme yapabildiği en geniş bölgedir. 32 bit Linux sistemlerinde
ileride açıklayacağımız gerekçeler nedeniyle ZONE_NORMAL bölgesi fiziksel belleğin 16 MB ile 896 MB arasındaki
kısmını, 64 bit sistemlerde ise 4 GB’den itibaren geri kalan tüm fiziksel belleği belirtmektedir.
ZONE_HIGHMEM alanı 32 bit Linux sistemlerinde ileride açıklayacağımız gerekçeler nedeniyle doğrudan
adreslenemeyen ilk 896 MB’lik alanın ötesini belirtmektedir. Çekirdek bu bölgeye sayfa tablosunda değişiklikler
yaparak erişmektedir.
Yukarıda belirttiğimiz fiziksel bellek bölgelerine ilişkin bilgiler güncel çekirdeklerde include/linux/mmzone.h
dosyası içerisinde tanımlanmış olan zone yapısı içerisinde tutulmaktadır:
struct zone {
/* Read-mostly fields */
/* zone watermarks, access with *_wmark_pages(zone) macros */
unsigned long _watermark[NR_WMARK];
unsigned long watermark_boost;
unsigned long nr_reserved_highatomic;
unsigned long nr_free_highatomic;
/*
* We don't know if the memory that we're going to allocate will be
* freeable or/and it will be released eventually, so to avoid totally
* wasting several GB of ram we must reserve some of the lower zone
* memory (otherwise we risk to run OOM on the lower zones despite
* there being tons of freeable ram on the higher zones). This array is
* recalculated at runtime if the sysctl_lowmem_reserve_ratio sysctl
* changes.
*/
long lowmem_reserve[MAX_NR_ZONES];
#ifdef CONFIG_NUMA
int node;
#endif
struct pglist_data *zone_pgdat;
struct per_cpu_pages __percpu *per_cpu_pageset;
struct per_cpu_zonestat __percpu *per_cpu_zonestats;
/*
* the high and batch values are copied to individual pagesets for
* faster access
*/
int pageset_high_min;
int pageset_high_max;
int pageset_batch;
#ifndef CONFIG_SPARSEMEM
/*
* Flags for a pageblock_nr_pages block. See pageblock-flags.h.
* In SPARSEMEM, this map is stored in struct mem_section
*/
unsigned long *pageblock_flags;
#endif /* CONFIG_SPARSEMEM */
/* zone_start_pfn == zone_start_paddr >> PAGE_SHIFT */
unsigned long zone_start_pfn;
/*
* spanned_pages is the total pages spanned by the zone, including
* holes, which is calculated as:
* spanned_pages = zone_end_pfn - zone_start_pfn;
*
* present_pages is physical pages existing within the zone, which
* is calculated as:
* present_pages = spanned_pages - absent_pages(pages in holes);
*
* present_early_pages is present pages existing within the zone
* located on memory available since early boot, excluding hotplugged
* memory.
*
* managed_pages is present pages managed by the buddy system, which
* is calculated as (reserved_pages includes pages allocated by the
* bootmem allocator):
* managed_pages = present_pages - reserved_pages;
*
* cma pages is present pages that are assigned for CMA use
* (MIGRATE_CMA).
*
* So present_pages may be used by memory hotplug or memory power
* management logic to figure out unmanaged pages by checking
* (present_pages - managed_pages). And managed_pages should be used
* by page allocator and vm scanner to calculate all kinds of watermarks
* and thresholds.
*
* Locking rules:
*
* zone_start_pfn and spanned_pages are protected by span_seqlock.
* It is a seqlock because it has to be read outside of zone->lock,
* and it is done in the main allocator path. But, it is written
* quite infrequently.
*
* The span_seq lock is declared along with zone->lock because it is
* frequently read in proximity to zone->lock. It's good to
* give them a chance of being in the same cacheline.
*
* Write access to present_pages at runtime should be protected by
* mem_hotplug_begin/done(). Any reader who can't tolerant drift of
* present_pages should use get_online_mems() to get a stable value.
*/
atomic_long_t managed_pages;
unsigned long spanned_pages;
unsigned long present_pages;
#if defined(CONFIG_MEMORY_HOTPLUG)
unsigned long present_early_pages;
#endif
#ifdef CONFIG_CMA
unsigned long cma_pages;
#endif
const char *name;
#ifdef CONFIG_MEMORY_ISOLATION
/*
* Number of isolated pageblock. It is used to solve incorrect
* freepage counting problem due to racy retrieving migratetype
* of pageblock. Protected by zone->lock.
*/
unsigned long nr_isolate_pageblock;
#endif
#ifdef CONFIG_MEMORY_HOTPLUG
/* see spanned/present_pages for more description */
seqlock_t span_seqlock;
#endif
int initialized;
/* Write-intensive fields used from the page allocator */
CACHELINE_PADDING(_pad1_);
/* free areas of different sizes */
struct free_area free_area[NR_PAGE_ORDERS];
#ifdef CONFIG_UNACCEPTED_MEMORY
/* Pages to be accepted. All pages on the list are MAX_PAGE_ORDER */
struct list_head unaccepted_pages;
/* To be called once the last page in the zone is accepted */
struct work_struct unaccepted_cleanup;
#endif
/* zone flags, see below */
unsigned long flags;
/* Primarily protects free_area */
spinlock_t lock;
/* Pages to be freed when next trylock succeeds */
struct llist_head trylock_free_pages;
/* Write-intensive fields used by compaction and vmstats. */
CACHELINE_PADDING(_pad2_);
/*
* When free pages are below this point, additional steps are taken
* when reading the number of free pages to avoid per-cpu counter
* drift allowing watermarks to be breached
*/
unsigned long percpu_drift_mark;
#if defined CONFIG_COMPACTION || defined CONFIG_CMA
/* pfn where compaction free scanner should start */
unsigned long compact_cached_free_pfn;
/* pfn where compaction migration scanner should start */
unsigned long compact_cached_migrate_pfn[ASYNC_AND_SYNC];
unsigned long compact_init_migrate_pfn;
unsigned long compact_init_free_pfn;
#endif
#ifdef CONFIG_COMPACTION
/*
* On compaction failure, 1<<compact_defer_shift compactions
* are skipped before trying again. The number attempted since
* last failure is tracked with compact_considered.
* compact_order_failed is the minimum compaction failed order.
*/
unsigned int compact_considered;
unsigned int compact_defer_shift;
int compact_order_failed;
#endif
#if defined CONFIG_COMPACTION || defined CONFIG_CMA
/* Set to true when the PG_migrate_skip bits should be cleared */
bool compact_blockskip_flush;
#endif
bool contiguous;
CACHELINE_PADDING(_pad3_);
/* Zone statistics */
atomic_long_t vm_stat[NR_VM_ZONE_STAT_ITEMS];
atomic_long_t vm_numa_event[NR_VM_NUMA_EVENT_ITEMS];
} ____cacheline_internodealigned_in_smp;
Görüldüğü gibi bir bölgeyi temsil eden pek çok bilgi bulunmaktadır. Bu yapı içerisinde bölgenin fiziksel belleğin neresinden başladığı ve ne uzunlukta olduğu belirtilmektedir.
Bir NUMA düğümündeki bölgeler düğümü temsil eden pglist_data yapısının node_zones elemanında tutulmaktadır.
Bu eleman MAX_NR_ZONES uzunluğunda bir dizi biçiminde tanımlanmıştır. Ancak buradaki MAX_NR_ZONES değeri
olabilecek en yüksek bölge sayısını belirtmektedir. Bu dizinin dolu olan elemanlarının sayısı ise pglist_data
yapısının nr_zones elemanında tutulmaktadır:
typedef struct pglist_data {
/* ... */
struct zone node_zones[MAX_NR_ZONES];
int nr_zones;
/* ... */
} pg_data_t;
Bölge bilgilerinin NUMA düğümlerinin içerisinde olduğuna bir kez daha dikkatinizi çekmek istiyoruz.
9.9. Fiziksel Sayfaların page Yapısıyla Temsil Edilmesi
Çekirdek fiziksel belleği NUMA düğümlerinden, NUMA düğümlerini bellek bölgelerinden (zones), bellek bölgelerini
de sayfalardan oluşuyormuş gibi ele almaktadır. İzleyen paragraflarda ele alacağımız ikiz blok sayfa tahsisat
sistemi (buddy allocator) bölge temelinde oluşturulmuştur. Ancak çekirdek tüm fiziksel belleğin sayfalarını da
ayrıca kayıt altında tutup izlemektedir. Linux çekirdeğinde bir fiziksel bellek sayfası page isimli bir yapıyla
temsil edilmiştir. Güncel çekirdeklerde page yapısı include/linux/mm_types.h dosyası içerisinde aşağıdaki
gibi tanımlanmıştır:
struct page {
memdesc_flags_t flags; /* Atomic flags, some possibly
* updated asynchronously */
/*
* Five words (20/40 bytes) are available in this union.
* WARNING: bit 0 of the first word is used for PageTail(). That
* means the other users of this union MUST NOT use the bit to
* avoid collision and false-positive PageTail().
*/
union {
struct { /* Page cache and anonymous pages */
/**
* @lru: Pageout list, eg. active_list protected by
* lruvec->lru_lock. Sometimes used as a generic list
* by the page owner.
*/
union {
struct list_head lru;
/* Or, free page */
struct list_head buddy_list;
struct list_head pcp_list;
struct llist_node pcp_llist;
};
struct address_space *mapping;
union {
pgoff_t __folio_index; /* Our offset within mapping. */
unsigned long share; /* share count for fsdax */
};
/**
* @private: Mapping-private opaque data.
* Usually used for buffer_heads if PagePrivate.
* Used for swp_entry_t if swapcache flag set.
* Indicates order in the buddy system if PageBuddy
* or on pcp_llist.
*/
unsigned long private;
};
struct { /* page_pool used by netstack */
/**
* @pp_magic: magic value to avoid recycling non
* page_pool allocated pages.
*/
unsigned long pp_magic;
struct page_pool *pp;
unsigned long _pp_mapping_pad;
unsigned long dma_addr;
atomic_long_t pp_ref_count;
};
struct { /* Tail pages of compound page */
unsigned long compound_head; /* Bit zero is set */
};
struct { /* ZONE_DEVICE pages */
/*
* The first word is used for compound_head or folio
* pgmap
*/
void *_unused_pgmap_compound_head;
void *zone_device_data;
/*
* ZONE_DEVICE private pages are counted as being
* mapped so the next 3 words hold the mapping, index,
* and private fields from the source anonymous or
* page cache page while the page is migrated to device
* private memory.
* ZONE_DEVICE MEMORY_DEVICE_FS_DAX pages also
* use the mapping, index, and private fields when
* pmem backed DAX files are mapped.
*/
};
/** @rcu_head: You can use this to free a page by RCU. */
struct rcu_head rcu_head;
};
union { /* This union is 4 bytes in size. */
/*
* For head pages of typed folios, the value stored here
* allows for determining what this page is used for. The
* tail pages of typed folios will not store a type
* (page_type == _mapcount == -1).
*
* See page-flags.h for a list of page types which are currently
* stored here.
*
* Owners of typed folios may reuse the lower 16 bit of the
* head page page_type field after setting the page type,
* but must reset these 16 bit to -1 before clearing the
* page type.
*/
unsigned int page_type;
/*
* For pages that are part of non-typed folios for which mappings
* are tracked via the RMAP, encodes the number of times this page
* is directly referenced by a page table.
*
* Note that the mapcount is always initialized to -1, so that
* transitions both from it and to it can be tracked, using
* atomic_inc_and_test() and atomic_add_negative(-1).
*/
atomic_t _mapcount;
};
/* Usage count. *DO NOT USE DIRECTLY*. See page_ref.h */
atomic_t _refcount;
#ifdef CONFIG_MEMCG
unsigned long memcg_data;
#elif defined(CONFIG_SLAB_OBJ_EXT)
unsigned long _unused_slab_obj_exts;
#endif
/*
* On machines where all RAM is mapped into kernel address space,
* we can simply calculate the virtual address. On machines with
* highmem some memory is mapped into kernel virtual memory
* dynamically, so we need a place to store that address.
* Note that this field could be 16 bits on x86 ... ;)
*
* Architectures with slow multiplication can define
* WANT_PAGE_VIRTUAL in asm/page.h
*/
#if defined(WANT_PAGE_VIRTUAL)
void *virtual; /* Kernel virtual address (NULL if
not kmapped, ie. highmem) */
#endif /* WANT_PAGE_VIRTUAL */
#ifdef LAST_CPUPID_NOT_IN_PAGE_FLAGS
int _last_cpupid;
#endif
#ifdef CONFIG_KMSAN
/*
* KMSAN metadata for this page:
* - shadow page: every bit indicates whether the corresponding
* bit of the original page is initialized (0) or not (1);
* - origin page: every 4 bytes contain an id of the stack trace
* where the uninitialized value was created.
*/
struct page *kmsan_shadow;
struct page *kmsan_origin;
#endif
} _struct_page_alignment;
Tabii eskiden bu yapı bu kadar büyük değildi. Zaman içerisinde yapıya çeşitli konfigürasyon parametreleri eşliğinde
alanlar eklendi ve yapı büyüdü. Örneğin çekirdeğin 2.2 versiyonunda page yapısı şöyleydi:
typedef struct page {
/* these must be first (free area handling) */
struct page *next;
struct page *prev;
struct inode *inode;
unsigned long offset;
struct page *next_hash;
atomic_t count;
unsigned long flags; /* atomic flags, some possibly updated asynchronously */
struct wait_queue *wait;
struct page **pprev_hash;
struct buffer_head *buffers;
} mem_map_t;
2.4 çekirdeğinde yapı şu hale geldi:
typedef struct page {
struct list_head list; /* ->mapping has some page lists. */
struct address_space *mapping; /* The inode (or ...) we belong to. */
unsigned long index; /* Our offset within mapping. */
struct page *next_hash; /* Next page sharing our hash bucket in
the pagecache hash table. */
atomic_t count; /* Usage count, see below. */
unsigned long flags; /* atomic flags, some possibly
updated asynchronously */
struct list_head lru; /* Pageout list, eg. active_list;
protected by pagemap_lru_lock !! */
struct page **pprev_hash; /* Complement to *next_hash. */
struct buffer_head *buffers; /* Buffer maps us to a disk block. */
/*
* On machines where all RAM is mapped into kernel address space,
* we can simply calculate the virtual address. On machines with
* highmem some memory is mapped into kernel virtual memory
* dynamically, so we need a place to store that address.
* Note that this field could be 16 bits on x86 ... ;)
*
* Architectures with slow multiplication can define
* WANT_PAGE_VIRTUAL in asm/page.h
*/
#if defined(CONFIG_HIGHMEM) || defined(WANT_PAGE_VIRTUAL)
void *virtual; /* Kernel virtual address (NULL if
not kmapped, ie. highmem) */
#endif /* CONFIG_HIGMEM || WANT_PAGE_VIRTUAL */
} mem_map_t;
Güncel çekirdeklerde page yapısının uzunluğu 64 byte’tır. Dolayısıyla bir fiziksel sayfaya bu page
yapılarından 64 tanesi sığabilmektedir.
9.9.1. Tüm Fiziksel Sayfalara İlişkin Bilgilerin Tutulması
Linux çekirdeklerinde -belli bir süredir- tüm page nesneleri CONFIG_FLATMEM, CONFIG_SPARSEMEM ve
CONFIG_SPARSEMEM_VMEMMAP konfigürasyon parametrelerine bağlı olarak değişik biçimlerde tutulmaktadır.
CONFIG_FLATMEM ilgili sistemdeki fiziksel belleğin delikler olmadan düz bir biçimde bulunduğunu
belirtmektedir. Yani CONFIG_FLATMEM durumunda fiziksel bellek “her sayfası kullanılabilen ve arada hiç boşluk
olmayan tek parçadan” oluşmaktadır. Şimdi siz “zaten fiziksel belleğin bu biçimde olması gerektiğini” düşünebilirsiniz.
Ancak bazı mimarilerde fiziksel belleğin belli bölgelerinde delikler (yani işletim sistemi tarafından kullnılamayan
alanlar) bulunmaktadır. Tabii bu delikle boşuna oluşturulmuş değildir, onların çeşitli işlevleri vardır. Ancak bu delikler
işletim sistemi tarafından bellek yönetiminde kullanılamamaktadır. Örneğin bugün kökeni IBM PC’ye dayanan Intel
işlemcilerinin kullanıldığı masaüstü bilgisayar mimarisinde BIOS alanı fiziksel adres alanı içerisindedir ve burayı
işletim sistemi kullanamamaktadır. Bu bölge aslında fiziksel belleği kesintiye uğratan bir delik oluşturmaktadır. İşte
fiziksel belleğin aralarında böyle boşlukların bulunduğu durum çekirdekte CONFIG_SPARSEMEM_VMEMMAP ve CONFIG_SPARSEMEM
konfigürasyon parametreleriyle belirtilmektedir. Örneğin Intel 32 bit Intel tabanlı masaüstü bilgisayarlarındaki fiziksel
bellek delikleri aşağıdaki gibidir:
Başlangıç Adresi |
Bitiş Adresi |
Boyut |
Tür |
Açıklama |
|---|---|---|---|---|
|
|
640 KB |
Kullanılabilir RAM |
Conventional (Low) Memory |
|
|
128 KB |
DELİK |
VGA Frame Buffer |
|
|
128 KB |
DELİK |
Option ROM |
|
|
64 KB |
DELİK |
Genişletilmiş Sistem BIOS |
|
|
64 KB |
DELİK |
Sistem BIOS ROM |
|
|
~3067 MB |
Kullanılabilir RAM |
Extended Memory |
|
|
512 MB |
DELİK |
PCI/PCIe BAR, GPU aperture |
|
|
256 MB |
DELİK |
MMCONFIG / PCIe ECAM |
|
|
~236 MB |
DELİK / REZERVE |
Ek chipset rezerve alanı |
|
|
4 KB |
DELİK |
I/O APIC |
|
|
1 KB |
DELİK |
HPET |
|
|
4 KB |
DELİK |
Local APIC |
|
|
16 MB |
DELİK |
Firmware / BIOS Flash |
|
Değişken |
Değişken |
Kullanılabilir RAM |
4 GB Üzeri Remap Edilen RAM |
Buradaki deliklerin bir kusurdan kaynaklanmadığına, bir tasarım biçiminden kaynaklandığına dikkat ediniz. Fiziksel
bellekte deliklerin bulunması durumunda deliklerdeki sayfalar için page nesneleri sayfa tabloları yoluyla daha
etkin bir biçimde (bellekte yer kaplamadan) temsil edilebilir durumdaysa buna CONFIG_SPARSEMEM_VMEMMAP
konfigürasyonu denilmektedir. İşte aslında Intel tabanlı masaüstü bilgisayarlarımızda delikler olmakla birlikte
bunların page nesneleri sayfa tabloları yoluyla daha etkin bir biçimde oluşturulabilmektedir. Yani bu sistemler
CONFIG_SPARSEMEM_VMEMMAP biçiminde konfigüre edilmiştir. Örneğin 32 bit ARM tabanlı Beaglebone Black (BBB)
mimarisinde fiziksel RAM en fazla 2 GB olabilmektedir ve deliksizdir. Bu mimari CONFIG_FLATMEM biçiminde
konfigüre edilmiştir. Raspberry Pi 5 ve ARM tabanlı Mac bilgisayar mimarileri ise CONFIG_SPARSEMEM_VMEMMAP
biçiminde konfigüre edilmektedir. Aşağıda üç mimariyi bir tablo eşliğinde karşılaştırıyoruz:
Özellik |
Intel Masaüstü (x86-64) |
Beaglebone Black (AM335x/ARMv7) |
Raspberry Pi 5 (BCM2712/ARM64) |
|---|---|---|---|
İşletim Sistemi (tipik) |
Linux |
Linux |
Linux |
CPU Çekirdeği |
Çeşitli (Alder Lake vb.) |
Cortex-A8 |
Cortex-A76 (quad-core) |
ISA |
x86-64 (64-bit) |
ARMv7 (32-bit) |
ARMv8.2 (64-bit) |
Max RAM |
TB mertebesi |
512 MB – 2 GB |
4/8/16 GB |
Linux çekirdeği kullanıyor mu? |
Evet |
Evet |
Evet |
Linux Bellek Modeli |
|
|
|
Model değiştirilebilir mi? |
Hayır (tek seçenek) |
Evet ( |
Hayır (2021’den beri tek seçenek) |
Sayfa Boyutu |
4 KB |
4 KB |
4 KB |
NUMA Desteği |
Evet (Xeon) |
Hayır |
Hayır |
RAM Hot-plug |
Desteklenir |
Desteklenmez |
Desteklenmez |
Fiziksel adres alanının yapısı |
Çok sayıda büyük delik |
Tek sürekli blok ( |
GPU MMIO + RP1 PCIe deliği |
9.9.1.1. CONFIG_FLATMEM Organizasyonu
CONFIG_FLATMEM durumunda fiziksel bellek sayfalarına ilişkin page nesneleri mem_map isimli global bir
göstericinin gösterdiği dizide bulundurulmaktadır. Bu dizi çekirdek yüklendiğinde bellek yönetimi alt sistemine
ilişkin ilk değer verme işlemleri sırasında yaratılmaktadır. mem_map dizisinin tanımlanması güncel çekirdeklerde
mm/mm_init.c dosyası içerisinde aşağıdaki gibi yapılmıştır:
#ifndef CONFIG_NUMA
unsigned long max_mapnr;
EXPORT_SYMBOL(max_mapnr);
struct page *mem_map;
EXPORT_SYMBOL(mem_map);
#endif
Görüldüğü gibi bu dizinin uzunluğu da max_mapnr değişkeninde tutulmaktadır. Yani sistemde en fazla
max_mapnr kadar fiziksel sayfa vardır. Fiziksel belleğin hangi miktarda olduğunun tespiti masaüstü
bilgisayarlarda ACPI protokolü yoluyla, gömülü sistemlerde aygıt ağaçları yoluyla yapılmaktadır.
9.9.1.2. CONFIG_SPARSEMEM_VMEMMAP Organizasyonu
Eğer CONFIG_SPARSEMEM_VMEMMAP durumu söz konusuysa fiziksel sayfalar için page dizisinin başlangıç adresi
vmemmap değişkeninde tutulmaktadır. vmemmap bazı mimarilerde bir nesne biçiminde bazı mimarilerde ise bir
makro biçiminde tanımlanmıştır. Örneğin Intel x86 mimarisi için güncel çekirdeklerde vmemmap
arch/x86/include/asm/pgtable_64.h dosyasında aşağıdaki gibi bir makro biçiminde tanımlanmıştır:
#define vmemmap ((struct page *)VMEMMAP_START)
Buradaki VMEMMAP_START değeri şöyle define edilmiştir:
#define VMEMMAP_START vmemmap_base
...
extern unsigned long vmemmap_base;
Buradan vmemmap dizisinin adresinin sanal bellekte belli bir değişkenin içindeki değerden alındığını
görüyorsunuz. Yani vmemmap_base aslında sabit bir adres belirtmektedir. Peki neden
CONFIG_SPARSEMEM_VMEMMAP durumunda doğrudan bir dizi kullanılmamış da bir sanal adrese referans edilmiştir?
İşte bunun nedeni delikli olan ancak deliklerin belli büyüklüklerde ve makul sayıda olduğu sistemlerde daha etkin
bir temsilin oluşturulmasını sağlamaktır. vmemmap sanal adresinin gösterdiği yerde page yapılarından oluşan
bir dizi vardır; ancak bu dizinin deliklere karşı gelen elemanları için sayfa tablosunda eşleştirme
yapılmamıştır. vmemmap göstericisinin gösterdiği sanal adrese ilişkin sayfa tablosunu aşağıdaki gibi
düşünebilirsiniz (basitlik oluşturmak için sayfa tablosunu tek kademeymiş gibi çizeceğiz):

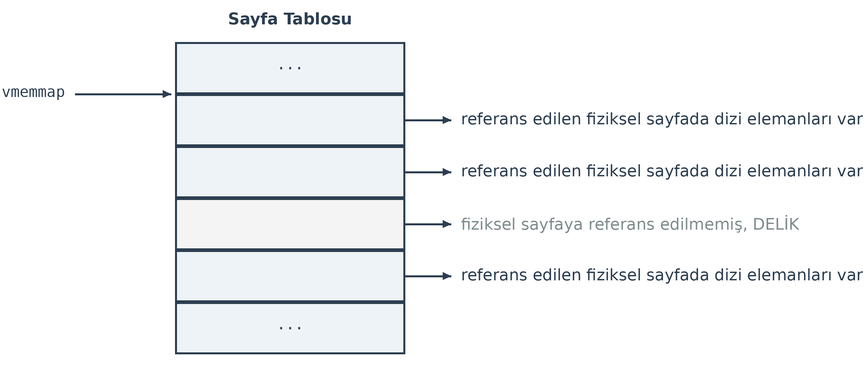

Görüldüğü gibi sanki vmemmap adresinden itibaren ardışıl bir page dizisi varmış gibi bir durum
oluşturulmuştur. Ancak bu dizinin bazı elemanları deliklere ilişkin olduğu için o elemanlara ilişkin sayfa
tablosunda fiziksel sayfa eşleştirmesi yapılmamıştır. Dolayısıyla delikli yapı aslında fiziksel bellekte hiç yer
harcanmadan oluşturulabilmektedir. Tabii burada bir noktaya dikkat ediniz. Bir sayfa tipik olarak 4K
büyüklüğündedir. page yapı nesnesinin de bellekte 64 byte yer kapladığını belirtmiştik. O halde bir sayfa
toplam 64 dizi elemanını tutacak genişliktedir. Eğer delikler 4K’dan küçükse böyle bir temsil
uygulanamayacaktır.
9.9.1.3. CONFIG_SPARSEMEM Organizasyonu
Peki CONFIG_SPARSEMEM organizasyonu nasıldır? İşte eğer delikler oldukça büyükse CONFIG_SPARSEMEM
organizasyonu daha verimli hale gelmektedir. CONFIG_SPARSEMEM organizasyonunda çekirdek fiziksel belleği
bölümlere (sections) ayırmaktadır. Her bölüm ardışıl uzunluktadır. Çekirdekte bu uzunluk
SECTION_SIZE_BITS değeri ile belirtilmektedir. Bu değer bölümün 2 üzeri kaç uzunlukta olduğunu belirtir.
Bölümler tipik olarak 128 MB’dir ve 32768 sayfa içermektedir. Bu durumu aşağıdaki gibi bir çizimle
betimleyebiliriz:
Buradaki PFN, “Page Frame Number” sözcüklerinden kısaltılmıştır.
Bölümler mem_section isminde bir yapıyla temsil edilmektedir. Bu yapı güncel çekirdeklerde şöyle
tanımlanmıştır:
struct mem_section {
/*
* This is, logically, a pointer to an array of struct
* pages. However, it is stored with some other magic.
* (see sparse.c::sparse_init_one_section())
*
* Additionally during early boot we encode node id of
* the location of the section here to guide allocation.
* (see sparse.c::memory_present())
*
* Making it a UL at least makes someone do a cast
* before using it wrong.
*/
unsigned long section_mem_map;
struct mem_section_usage *usage;
#ifdef CONFIG_PAGE_EXTENSION
/*
* If SPARSEMEM, pgdat doesn't have page_ext pointer. We use
* section. (see page_ext.h about this.)
*/
struct page_ext *page_ext;
unsigned long pad;
#endif
/*
* WARNING: mem_section must be a power-of-2 in size for the
* calculation and use of SECTION_ROOT_MASK to make sense.
*/
};
Yapının section_mem_map elemanı o bölümdeki page nesnelerinin başlangıç adresini belirtmektedir. Çekirdek
aynı zamanda tüm bölümleri mem_section isimli bir dizide saklamaktadır:

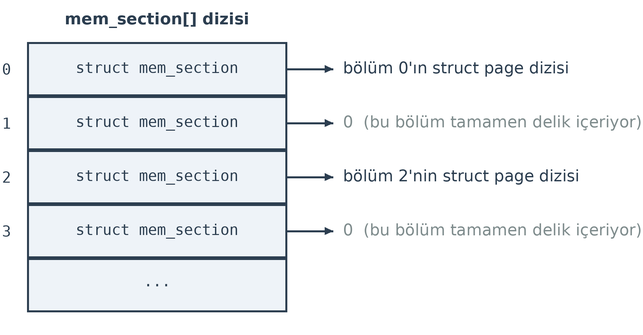

Bu sistemlerde çekirdek için fiziksel sayfa numarası iki bileşenden oluşmaktadır:

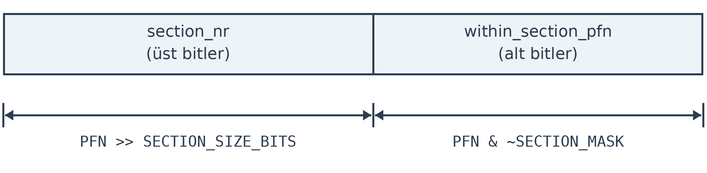

Bu bileşenleri veren makrolar vardır:
#define pfn_to_section_nr(pfn) ((pfn) >> PFN_SECTION_SHIFT)
#define pfn_to_section_offset(pfn) ((pfn) & ~PAGE_SECTION_MASK)
Bu durumda çekirdek fiziksel sayfa numarası verildiğinde ilgili page nesnesine şöyle erişmektedir:
Çekirdek önce fiziksel sayfa numarasını iki bileşene ayırır.
Fiziksel sayfa numarasındaki bölüm numarasını
mem_sectiondizisine indeks yaparak oradan ilgili bölümün bilgilerine, dolayısıylasection_mem_mapelemanından da o bölümünpagedizisinin adresine erişir.Fiziksel sayfa numarasında offset’i (yukarıdaki şekildeki
within_section_pfnkısmını) indeks yaparak bu dizidekipagenesnesine erişir.
Bu işlemi şekilsel olarak da aşağıdaki gibi ifade edebiliriz:

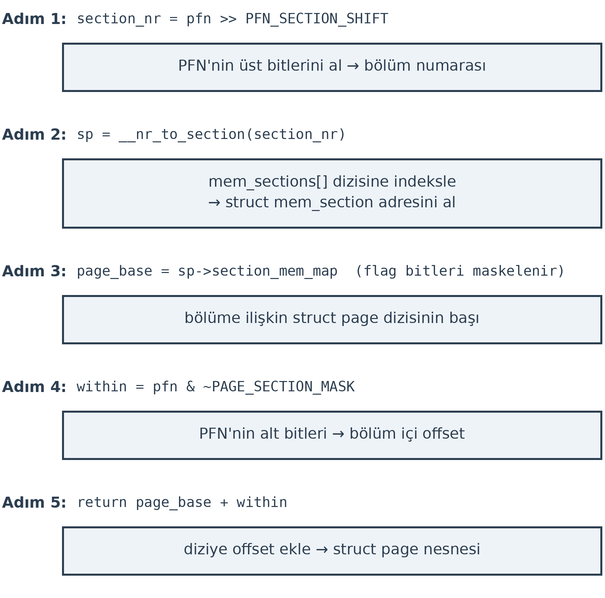

Örnek bir erişim görseli de şöyle olabilir:

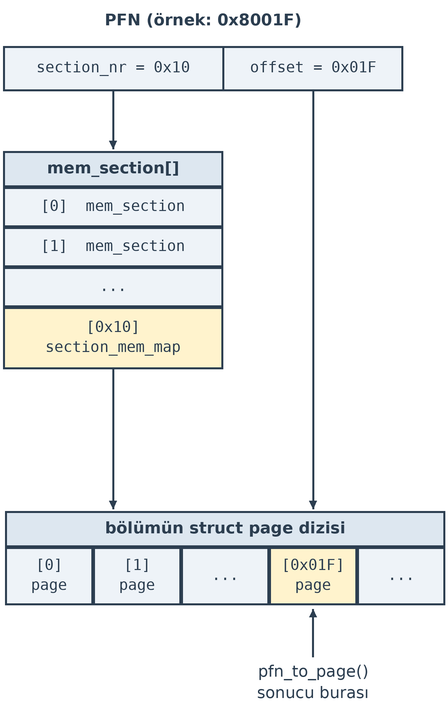

9.9.1.4. Üç Konfigürasyonun Karşılaştırılması
Yukarıda açıkladığımız üç konfigürasyonun hangi durumlarda tercih edileceğini şöyle özetleyebiliriz:
Konfigürasyon |
Tercih Edilme Durumu |
|---|---|
|
Bellek haritasında hiç delik olmayan, küçük ya da orta ölçekli UMA sistemler. |
|
Fiziksel bellekte büyük boşluklar olan veya bellek yapısının çalışma anında değiştiği (hotplug) sistemler. |
|
Modern, büyük ölçekli ve yüksek performans gerektiren tüm x86-64 ve ARM64 sistemler. |
Üç konfigürasyon parametresini erişim bakımından da şöyle karşılaştırabiliriz:
Konfigürasyon |
|
|---|---|
|
|
|
|
|
|
9.9.2. page Nesneleri ile İlgili Erişim Makroları ve Fonksiyonları
Çekirdeğin yukarıda belirttiğimiz CONFIG_FLATMEM, CONFIG_SPARSEMEM_VMEMMAP ve CONFIG_SPARSEMEM
konfigürasyon parametreleri ne olursa olsun, çekirdek belli bir fiziksel sayfa numarasını alarak page
nesnesinin adresini veren pfn_to_page isimli bir makro bulundurmaktadır. Yani bu makro bu üç konfigürasyon
parametresinde de kullanılabilir durumdadır. Makro CONFIG_FLATMEM durumunda şöyle tanımlanmıştır:
#define pfn_to_page __pfn_to_page
#define __pfn_to_page(pfn) (mem_map + ((pfn) - ARCH_PFN_OFFSET))
Buradaki ARCH_PFN_OFFSET değeri genellikle 0’dır. Görüldüğü gibi makronun yaptığı tek şey mem_map
dizisinin ilgili elemanının adresini elde etmektir. CONFIG_SPARSEMEM_VMEMMAP durumunda ise makro şöyle
tanımlanmıştır:
#define pfn_to_page __pfn_to_page
#define __pfn_to_page(pfn) (vmemmap + (pfn))
Burada da görüldüğü gibi page yapı nesnesinin adresi vmemmap adresine pfn toplanarak elde edilmiştir.
CONFIG_SPARSEMEM durumunda ise makro şöyledir:
#define pfn_to_page __pfn_to_page
#define __pfn_to_page(pfn) \
({ unsigned long __pfn = (pfn); \
struct mem_section *__sec = __pfn_to_section(__pfn); \
__section_mem_map_addr(__sec) + __pfn; \
})
Burada yukarıda açıkladığımız gibi önce fiziksel sayfa numarasından bölüm (section), sonra da bu bölüm
içerisindeki page nesnesi elde edilmiştir. Buradaki __pfn_to_section fonksiyonu sayfa numarasından bölüm
nesnesini, __section_mem_map_addr fonksiyonu ise sayfa numarasından offset’i elde etmektedir.
Örneğin 12345 numaralı fiziksel sayfanın page yapı nesnesinin adresini elde etmek isteyelim. Yukarıda da
belirttiğimiz gibi bizim artık çekirdeğin hangi konfigürasyonu kullandığını bilmemize gerek kalmamaktadır. Tek
yapacağımız şey pfn_to_page(12345) çağrısını uygulamaktır.
Bazen yukarıdaki işlemin tersinin de yapılması gerekebilmektedir. Yani elimizde bir page nesnesinin adresi
vardır ve bunun hangi fiziksel sayfa numarasına karşı geldiğini bulmak isteyebiliriz. Eskiden page yapısının
içerisinde bu bilgi vardı. Ancak daha sonra bu bilgi kaldırıldı. Bu işlemi yapan page_to_pfn makrosu
bulundurulmuştur. Bu makro yukarıdaki işlemlerin tersini yapmaktadır. Örneğin CONFIG_FLATMEM durumunda şöyle
tanımlanmıştır:
#define page_to_pfn __page_to_pfn
#define __page_to_pfn(page) ((unsigned long)((page) - mem_map) + ARCH_PFN_OFFSET)
CONFIG_SPARSEMEM_VMEMMAP durumunda ise şöyle tanımlanmıştır:
#define page_to_pfn __page_to_pfn
#define __page_to_pfn(page) ((unsigned long)((page) - vmemmap))
CONFIG_SPARSEMEM durumunda ise şöyle tanımlanmıştır:
#define __page_to_pfn(pg) \
({ const struct page *__pg = (pg); \
int __sec = memdesc_section(__pg->flags); \
(unsigned long)(__pg - __section_mem_map_addr(__nr_to_section(__sec))); \
})
page_to_virt isimli makro page nesnesinin adresini parametre olarak alıp sanal adres vermektedir. Bu işlem
aslında zaten page_to_pfn kullanılarak yapılabilmektedir. Bu makro include/linux/pfn.h dosyasında tipik
olarak şöyle yazılmıştır:
#define page_to_virt(x) __va(PFN_PHYS(page_to_pfn(x)))
Buradaki PFN_PHYS makrosu aslında değeri sayfa büyüklüğü ile çarpmaktadır:
#define PFN_PHYS(x) ((phys_addr_t)(x) << PAGE_SHIFT)
virt_to_page makrosu da ters işlem yapmaktadır. Yani sanal adresi verilen sayfanın page nesne adresini
bize vermektedir. Makro tipik olarak şöyle yazılmıştır:
#define virt_to_page(kaddr) pfn_to_page(__pa(kaddr) >> PAGE_SHIFT)
Burada tam ters işlem yapıldığını görüyorsunuz.
Ayrıca çekirdekte page_to_virt fonksiyonuna benzer page_address isimli bir fonksiyon da bulunmaktadır.
Bu fonksiyon da page nesne adresini alıp sayfanın sanal bellek adresini vermektedir. Ancak bu fonksiyon
page_to_virt fonksiyonundan daha temkinli yazılmıştır. page_to_virt fonksiyonu 32 bit sistemlerdeki
HIGHMEM alanındaki sayfa adreslerini dönüştürememektedir. Halbuki page_address fonksiyonu bu işlemi de
yapmaktadır. Fonksiyon mevcut çekirdeklerde mm/highmem.c içerisinde aşağıdaki parametrik yapıya sahip
biçimde tanımlanmıştır:
void *page_address(const struct page *page);
Tabii 64 bit sistemlerde page_to_virt fonksiyonuyla page_address fonksiyonu arasında işlevsel bir fark
yoktur.
9.10. Çekirdeğin Fiziksel Adresler Yoluyla Belleğe Erişimi
Şimdi de çekirdeğin fiziksel belleğe nasıl eriştiği üzerinde duralım. Bu konuya Linux çekirdek terminolojisinde doğrudan haritalama (kernel direct mapping) de denilmektedir. Anımsanacağı gibi proseslerin sayfa tablolarında çekirdeğe ilişkin alanlar aynıdır ve prosesler arası geçiş olsa bile çekirdek her zaman sanal belleğin aynı yerindedir. Örneğin 32 bit Linux sistemlerinde sayfa tablolarının aşağıdakine benzediğini belirtmiştik (aslında bu sistemlerde sayfa tabloları iki kademelidir, ancak biz algısal kolaylık sağlamak amacıyla sanki bunu tek kademeliymiş gibi gösteriyoruz):
64 bit sistemlerde de sayfa tablosu şöyleydi:
Peki çekirdek (ya da aygıt sürücüler) belli bir fiziksel adrese erişmek isterse bunu nasıl yapabiliyor? Çünkü
çekirdek kodları da yine aynı sayfa tablosunu kullanmaktadır. Yani çekirdek kodları da sayfa tablosu
dönüştürmesiyle fiziksel belleğe erişmektedir. İşte Linux çekirdeğinde sayfa tablosunun çekirdek alanı fiziksel
belleğin başından itibaren haritalanmıştır (map edilmiştir). Örneğin 32 bit bir sistemde sayfa tablosunda çekirdek
alanının ilk sayfası 0 numaralı fiziksel sayfaya, ikinci sayfası 1 numaralı fiziksel sayfaya, üçüncü sayfası 2
numaralı fiziksel sayfaya ve diğer sayfaları da bu biçimde fiziksel belleğin diğer sayfalarına referans
etmektedir. Başka bir deyişle örneğin 32 bit Linux sistemlerinde biz çekirdek modunda 0xC0000000 sanal
adresini kullandığımızda aslında fiziksel belleğin 0’ıncı adresine erişmiş oluruz. Bu durumda biz 32 bit bir
sistemde çekirdek modunda fiziksel belleğin paddr adresine erişmek için 0xC0000000 + paddr sanal adresini
kullanırız. Ya da biz çekirdek modunda sanal vaddr adresinin fiziksel belleğin neresini belirttiğini
vaddr - 0xC0000000 işlemiyle tespit edebiliriz. Çekirdek alanının başlangıcı çekirdek kodlarında
PAGE_OFFSET sembolik sabitiyle belirtilmektedir. 32 bit Linux sistemlerinde PAGE_OFFSET değeri tipik
olarak 0xC0000000 biçimindedir. 32 bit Linux sistemlerinde sayfa tablosunun çekirdek kısmını şöyle
düşünebilirsiniz:
Sanal Sayfa Numarası |
Fiziksel Sayfa Numarası |
|---|---|
… |
… |
|
|
|
|
|
|
… |
… |
9.10.1. 32 Bit Sİstemlerde HIGHMEM Alanına Erişim
32 bit Linux sistemlerinde doğrudan haritalama (direct mapping) konusunda bir sorun vardır. Sayfa tablosunda çekirdek alanı için 1 GB yer kaldığına göre ancak bu yolla olsa olsa fiziksel belleğin ilk 1 GB’sine doğrudan erişilebilmektedir. Aslında durum tam böyle de değildir. 32 bit Linux çekirdeklerinde sayfa tablosunun çekirdek kısmının hepsi değil yalnızca ilk 896 MB’lik kısmı doğrudan haritalama için kullanılmaktadır. Çünkü 32 bit Linux çekirdekleri geri kalan 128 MB’lik alanı başka yerlere erişmek için yani başka amaçlarla kullanmaktadır:
32 bit Linux sistemlerinde doğrudan haritalamada sanal adres ile fiziksel adres dönüştürmesi şöyle yapılmaktadır:
VA = PA + PAGE_OFFSET
PA = VA − PAGE_OFFSET
Şekilden de gördüğünüz gibi 896 MB’nin yukarısı başka amaçlarla kullanılmaktadır. 32 bit Linux sistemlerinde
fiziksel bellekteki ilk 896 MB’nin yukarısına HIGHMEM denilmektedir. NUMA düğümleri içerisinde (UMA sistemleri
tek NUMA düğümü varmış gibi ele alınıyordu) ZONE_HIGHMEM isimli bir bölgenin de var olduğunu anımsayınız.
Bu bölge yalnızca 32 bit Linux sistemlerinde bulunmaktadır. İzleyen paragraflarda göreceğimiz gibi 64 bit Linux
sistemlerinde fiziksel belleğin her yeri zaten doğrudan haritalanabilmektedir.
Peki 32 bit Linux sistemlerinde çekirdek ya da aygıt sürücüler HIGHMEM fiziksel bellek alanına nasıl erişmektedir? İşte bu erişim ancak çekirdeğin sayfa tablosunun belli kısmını belli kısımlarını (buraya pkmap alanı ve fixmap alanı denilmektedir) geçici biçimde değiştirmesiyle sağlanabilmektedir.
9.10.1.1. kmap, kmap_atomic ve kmap_local_page Fonksiyonları
Geçici eşleştirme için kmap, kmap_atomic ve kmap_local_page fonksiyonları kullanılmaktadır. Bu fonksiyonlar
sayfa tablosunun pkmap ya da fixmap alanını geçici olarak değiştirmektedir.
kmap fonksiyonunun parametrik yapısı şöyledir:
void *kmap(struct page *page);
Fonksiyon fiziksel sayfayı temsil eden bir page nesnesini parametre olarak alır. Eğer bu page
nesnesi HIGHMEM bölgesine ilişkinse çekirdeğin sayfa tablosunun kmap alanında giriş oluşturarak o
fiziksel sayfaya erişmekte kullanılan sanal adresi geri döndürür. Eğer fonksiyona verilen page
nesnesi HIGHMEM bölgesine ilişkin değilse fonksiyon doğrudan o page nesnesine ilişkin sanal adresi
geri döndürmektedir. Fonksiyon güncel çekirdeklerde `include/linux/highmem-internals.h dosyası içerisinde şöyle tanımlanmıştır:
static inline void *kmap(struct page *page)
{
void *addr;
might_sleep();
if (!PageHighMem(page))
addr = page_address(page);
else
addr = kmap_high(page);
kmap_flush_tlb((unsigned long)addr);
return addr;
}
Görüldüğü gibi önce sayfanın HIGHMEM bölgesinde olup olmadığına bakılmış, sayfa HIGHMEM bölgesinde
değilse onun sanal adresi doğrudan verilmiş, sayfa HIGHMEM bölgesindeyse kmap_high fonksiyonuyla
sanal adres oluşturulmuştur.
kmap işlemi sırasında bloke oluşabilir. Ancak blokesiz eşleştirme için çekirdek içerisinde ayrıca
kmap_atomic ya da bunun daha modern biçimi olan kmap_local_page fonksiyonu bulundurulmuştur.
Bu fonksiyonlar tahsisatı fixmap alanından yapmaktadır.
void *kmap_atomic(const struct page *page);
void *kmap_local_page(struct page *page);
Tabii kmap, kmağ_atomic``ve ``kmap_local_page fonksiyonlarını kullanmak için önceden bir page
nesnesinin bir bölge içerisinde tahsis edilmiş olması gerekir. Biz bu tahsisatın nasıl yapıldığını
ikiz blok tahsisat sistemi (buddy allocator) kısmında açıklayacağız.
Çekirdeğin 6’lı versiyonlarında kmap ve kmap_atomic fonksiyonları deprecated yapılmıştır ve
artık kmap_local_page fonksiyonunun kullanılması tavsiye edilmektedir. kmap fonksiyonu eskiden
tasarımdan dolayı (performansı artırmak için değil) bloke olabiliyordu. Yeni tasarım bu zorunluluğu ortadan
kaldırmıştır. kmap_local_page artık hiçbir zaman bloke olmamaktadır. kmap() “kıt kaynağı adil
paylaştır, gerekirse beklet” biçiminde tasarlanmıştı. Oysa kmap_local_page() “kaynağı kıt olmaktan
çıkar, bekleme diye bir kavram kalmasın” biçiminde tasarlanmıştır. Bu tasarım hem daha hızlıdır hem her
bağlamdan çağrılabilir.
Bu fonksiyonlarla oluşturulan geçici haritalama aşağıdaki fonksiyonlarla kaldırılabilmektedir:
void kunmap(const struct page *page);
#define kunmap_atomic(__addr) \
do { \
BUILD_BUG_ON(__same_type((__addr), struct page *)); \
__kunmap_atomic(__addr); \
} while (0)
void kunmap_local(void *addr);
Bir page nesnesinin HIGHMEM alanına ilişkin olup olmadığı is_highmem_page fonksiyonuyla
kontrol edilebilmektedir:
bool is_highmem_page(struct page *page);
5.11 öncesi çekirdek versiyonarı için HIGHMEM bölgesine erişmekte kullanılan kmap, kmap_atomic
ve kmap_local_page fonksiyonlarından hangisinin hangi durumda kullanılacağına ilişkin karar ağacını
aşağıdaki gibi oluşturabiliriz:
HIGHMEM sayfasına erişmem gerekiyor
│
▼
Interrupt / IRQ bağlamı içerisinde miyim?
├── Evet ──► kmap_atomic() veya kmap_local_page()
│ │
│ ▼
│ Çok kısa bir erişim mi? (birkaç satır)
│ ├── Evet ──► kmap_atomic()
│ └── Hayır ─► kmap_local_page() (kernel 5.x+)
│
└── Hayır ─► Process bağlamı içerisinde miyim?
│
▼
Uzun süreli erişim gerekli mi?
├── Evet ──► kmap() (proses uyuyabilir)
└── Hayır ─► kmap_local_page() tercih et
Aynı karar ağacı güncel çekirdekler için şöyle oluşturulabilir:
HIGHMEM sayfasına erişmem gerekiyor
│
▼
Eşlenen adres başka bir task'a/CPU'ya verilecek
ya da fonksiyon kapsamı dışında saklanacak mı?
│
├── Evet ──► kmap()
│ (tek meşru kullanım alanı; process bağlamı
│ gerektirir, slot beklerken uyuyabilir)
│
└── Hayır ─► kmap_local_page() ◄── varsayılan tercih
│
▼
Eşleştirme sırasında page fault
olmaması mı gerekiyor?
├── Evet ──► kmap_local_page() + pagefault_disable()
└── Hayır ─► olduğu gibi kullan
│
▼
(IRQ / softirq / spinlock altı dahil her
bağlamdan çağrılabilir; LIFO sırayla
kunmap_local(), task başına en çok 16 iç içe)
Aşağıdaki tabloda bu üç fonksiyonu karşılaştırıyoruz:
Özellik |
|
|
|
|---|---|---|---|
Bölge |
pkmap |
fixmap |
fixmap |
Slot takibi |
global dizi |
CPU başına |
thread başına stack |
Bloke oluşur mu? |
Evet |
Hayır |
Hayır |
Preemption disable |
Hayır |
Evet |
Hayır |
Pagefault disable |
Hayır |
Evet |
Hayır |
Migration disable |
Hayır |
Evet (örtük) |
Evet |
IRQ içinde güvenli |
Hayır |
Evet |
Evet |
Bağlamsal geçiş güvenli |
Evet |
Hayır |
Evet |
Adres paylaşılabilir |
Evet |
Hayır |
Hayır |
Max eşzamanlı slot |
512 (global) |
CPU başına 16 |
görev başına 16 |
LOWMEM sayfası için |
|
|
|
Önerilen bağlam |
Yalnız adres paylaşımı için |
Önerilmiyor (deprecated) |
Her bağlam (varsayılan) |
Çekirdek versiyonu |
2.x+ |
2.x+ (depr.) |
5.11+ |
64 bit sistemlerde HIGHMEM diye bir bölgenin (zone) olmadığına bir kez daha dikkatinizi çekmek istiyoruz.
Bu nedenle 64 bit sistemlerde yukarıdaki fonksiyonlar CONFIG_HIGHMEM konfigürasyon parametresi yoluyla
sayfanın doğrudan sanal bellek adresini döndürecek biçime getirilmektedir. Örneğin 64 bit sistemlerde
kmap_local_page fonksiyonu şu hale gelmektedir:
static inline void *kmap_local_page(const struct page *page)
{
return page_address(page);
}
Bir kez daha vurgulamak istiyoruz: Burada açıkladığımız HIGHMEM sorunu ve geçici haritalama yalnızca 32 bit Linux
sistemlerinde söz konusudur. 64 bit Linux sistemlerinde zaten sayfa tablosunun çekirdek alanındaki kısmı tüm
fiziksel belleği haritalayabilmektedir. Dolayısıyla ZONE_HIGHMEM de yalnızca 32 bit sistemlerde bulunan bir
bölgedir. 64 bit Linux sistemlerinde proseslerin ve çekirdeğin sanal bellek alanı 128 TB olsa da bu sistemler
şimdilik ancak 64 TB’lik fiziksel belleği kullanabilmektedir. 128 TB’lik çekirdek alanının sayfa tablosunda
64 TB’lik fiziksel bellek zaten doğrudan haritalanabilmektedir:
9.10.2. Doğrudan Haritalanan Fiziksel Belleğe Erişim Makroları ve Fonksiyonları
Linux çekirdeklerinde doğrudan haritalanan bölge için sanal adres ve fiziksel adres dönüştürmelerini
yapan __pa ve __va makroları bulundurulmuştur. Bu makrolar şöyle yazılmıştır:
#define __pa(x) ((unsigned long)(x) - PAGE_OFFSET)
#define __va(x) ((void *)((unsigned long)(x) + PAGE_OFFSET))
Makroların yerleri mimariye göre değişebilmektedir.
Buradaki PAGE_OFFSET değeri 32 bit sistemlerle 64 bit sistemlerde farklıdır. Ayrıca 64 bit Intel,
ARM ve RISC-V mimarisinde de küçük bir farklılık bulunmaktadır:

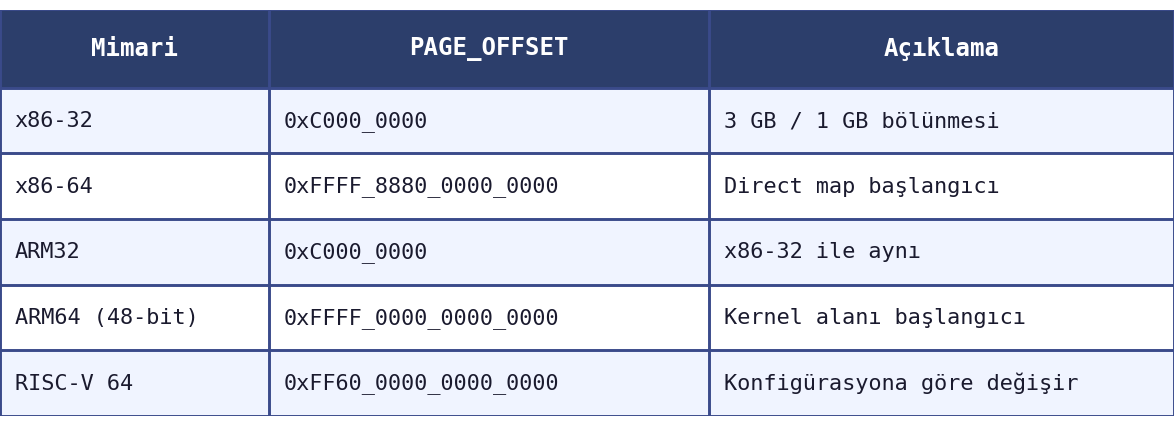

Bu makroların fonksiyon biçimleri de oluşturulmuştur:
static inline phys_addr_t virt_to_phys(volatile void *address)
{
return __pa(address);
}
static inline void *phys_to_virt(phys_addr_t address)
{
return __va(address);
}
__pa ve __va makroları ve fonksiyonlar platforma bağlı dizinlerde bulunmaktadır (örneğin
arch/x86/asm/io.h gibi). Fiziksel adresle sanal adres yapan makro ve fonksiyonları aşağıda da
tablo halinde veriyoruz:

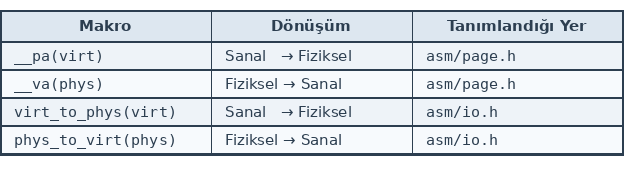

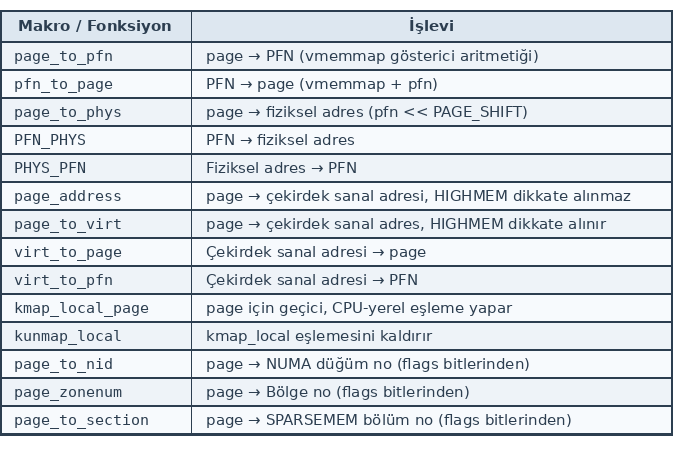

Son olarak page nesnesi ile ilgili erişim yapan makro ve fonksiyonları da ayrı bir tablo halinde veriyoruz:
