7. Çekirdek Senkronizasyonu
Kitabımızın bu bölümünde Linux çekirdeğindeki senkronizasyon mekanizmaları üzerinde duracağız. Çekirdek içerisindeki kodlar iç içe geçebilecek biçimde (re-entrant) çalışabilmektedir. Eğer makinenizde birden fazla işlemci ya da çekirdek varsa çekirdek kodları bunlar tarafından eş zamanlı biçimde işletilebilmektedir. Tek işlemcili ya da çekirdekli sistemlerde de thread’ler arası geçiş ve kesme mekanizmalarından dolayı akışların iç içe geçmesi söz konusu olabilmektedir.
Linux çekirdekleri 2.6 ile birlikte preemptive hale getirilmiştir. Eskiden 2.6’dan önceki çekirdeklerde bir thread akışı çekirdek moduna geçtiğinde oradan çıkana kadar kesilme (preemption) oluşmuyordu. Ancak 2.6 çekirdekleriyle birlikte bir thread akışı örneğin bir sistem fonksiyonunda ilerlerken de quantum süresi dolduğundan dolayı çekirdek içerisinde de kesilebilmektedir.
Linux çekirdeğinde oldukça çeşitli senkronizasyon nesneleri bulunmaktadır. Bu bölümde biz bu nesneleri ele alıp onların nasıl kullanıldığını açıklayacağız. Aynı zamanda çok işlemcili ya da çekirdeklerdeki senkronizasyon sorunlarını ele alacağız.
7.1. Kritik Kod Blokları
Çekirdek kodlarında senkronizasyona neden gerek duyulmaktadır? İşte tıpkı kullanıcı modundaki çok thread’li uygulamalarda olduğu gibi bir akış çekirdek içerisinde paylaşılan bir veri yapısı üzerinde işlem yaparken bir biçimde thread’ler arası geçiş ya da kesme olayı söz konusu olduğunda başka bir akış da bu paylaşılan veri yapısını kullanmak isterse bu veri yapısı bozulabilmektedir. Çok çekirdekli sistemlerde farklı çekirdeklerdeki thread’ler de çekirdek içerisindeki ortak veri yapıları üzerinde eş zamanlı işlemler yapabilmektedir. Örneğin çekirdek kodunun bir bağlı listeye eleman eklediğini varsayalım. Tam bu işlemin ortalarında bir yerde thread’ler arası geçiş oluşursa ya da başka bir çekirdekteki thread de aynı bağlı liste üzerinde işlem yapmaya çalışırsa tüm veri yapısı bozulabilecektir.
Çekirdek senkronizasyonunda en önemli kavram kritik kod blokları (critical section) denilen kavramdır. Başından sonuna kadar tek bir akış tarafından işletilmesi gereken kod bloklarına kritik kod blokları denilmektedir. Kritik kod kavramını atomiklikle karıştırmayınız. Atomiklik “bir işlem yapılırken thread’ler arası geçiş ya da kesme mekanizması yoluyla işlemin kesintiye uğramaması” anlamına gelmektedir. Bir akış çekirdekteki bir kritik kod bloğuna girdiğinde akış preemption’dan dolayı kesintiye uğrayabilir. Ancak bu durumda bile başka bir akış kesintiye uğramış olan akış işini bitirene kadar kritik kod bloğuna girmemelidir. Yani kritik kod bloğuna girmiş olan bir akışın kesintiye uğramaması biçiminde bir koşul yoktur.
Çekirdek kodları kullanıcı modundaki kodlar gibi değildir. Çekirdek kodları aynı zaman diliminde pek çok akış tarafından iç içe geçecek biçimde çalıştırılabilmektedir. Bu nedenle çekirdek tasarımında ve aygıt sürücü yazımında senkronizasyon her zaman göz önüne alınmalıdır. Maalesef senkronizasyon sorunlarının tespit edilmesi oldukça zor olabilmektedir. Çünkü senkronizasyon problemlerinin oluşturduğu böceklerin yeniden üretilmesi edilmesi oldukça zordur.
Çekirdek içerisindeki kritik kod bloklarının önemli bir bölümü birden fazla akışın paylaşılan bir veri yapısına erişilmesi nedeniyle oluşturulmaktadır. Örneğin aynı hash tablosuna birden fazla prosesin çağırdığı sistem fonksiyonları eleman ekleyebilir. Bu durumda bu hash tablosunun böyle erişimlerde seri hale getirilmesi (serialize edilmesi) gerekir. Ancak senkronizasyon sorunu yalnızca ortak veri yapılarına ve nesnelere erişirken ortaya çıkmaz. Bu bölümde ele alacağımız senkronizasyonu gerektiren başka durumlar da vardır.
Genel olarak (ancak her zaman değil) bir nesne — burada çekirdek alanı içerisinde tahsis edilmiş bir alanı kastediyoruz — eğer birden fazla akış tarafından kullanılıyorsa bu nesnenin senkronize edilmesi için ayrı bir senkronizasyon nesnesi bulundurulmaktadır. Linux’un çekirdek kodlarında yapıların içerisinde senkronizasyon nesnelerini görürseniz şaşırmayınız. Bir senkronizasyon nesnesi ile birden fazla nesneyi korumak genel olarak iyi bir fikir değildir; çünkü bu nesnelerden birine erişirken kilit alındığı için aslında alakasız olan diğerine erişim de engellenmiş olacaktır. Her nesnenin ayrı bir senkronizasyon nesnesi ile korunması en normal olan durumdur. Linux çekirdek nesnelerini incelediğinizde onları belirten yapıların elemanlarında senkronizasyon nesneleri göreceksiniz.
7.1.1. Kritik Kod Bloklarının Manuel Oluşturulmasındaki Sorunlar
Kritik kod blokları ancak özel makine komutları kullanılarak oluşturulabilmektedir. Aşağıdaki gibi basit bir mantıkla kritik kod bloğu oluşturulamaz:
int g_flag = 0;
/* ... */
while (g_flag)
;
g_flag = 1;
...
... <KRİTİK KOD BLOĞU>
...
g_flag = 0;
Bu biçimdeki manuel kritik kod bloğu oluşturma girişiminin iki sorunu vardır:
Bekleme bloke edilerek değil meşgul bir döngüde (busy loop) yapılmaktadır. Yani bir thread kritik kod bloğu içerisindeyse diğeri CPU zamanı harcayarak meşgul bir döngüde sürekli bekler.
Kodda açık bir pencere bulunmaktadır:
while (g_flag) ; /* ← DİKKAT: burada thread'ler arası geçiş oluşabilir! */ g_flag = 1; ... ... <KRİTİK KOD BLOĞU> ... g_flag = 0;
Yukarıda gösterilen noktada thread’ler arası geçiş oluşursa birden fazla thread kritik kod bloğuna girebilir.
İşte bu sakıncayı ortadan kaldırmak için özel makine komutlarından faydalanılmaktadır. Bugün bilgisayar sistemlerinde birden fazla işlemci ya da çekirdek bulunabildiği için kritik kod bloğunu oluşturan sistem programcılarının bunlara dikkat etmesi gerekir. Linux’un çekirdek kodlarında zaten çeşitli senaryolar için kullanılabilecek senkronizasyon nesneleri hazır biçimde bulunmaktadır. Bu bölümde biz bu senkronizasyon nesnelerini ele alacağız. Bölümün sonlarına doğru da bu senkronizasyon nesnelerinin oluşturulabilmesi için gereken makine komutları hakkında bilgiler vereceğiz.
7.1.2. Blokeye Yol Açabilen ve Blokeye Yol Açmayan Senkronizasyon Nesneleri
İşletim sistemindeki senkronizasyon nesnelerini temelde iki gruba ayırabiliriz:
Blokeye yol açabilen senkronizasyon nesneleri
Blokeye yol açmayan senkronizasyon nesneleri
Blokeye yol açabilen senkronizasyon nesneleri çalışmakta olan kodun çalışmasına ara vererek ileride ele alacağımız bekleme kuyruklarında (wait queue) bekletilebildiği, yani göreli olarak uzun süre beklemeye yol açabilen senkronizasyon nesneleridir. Blokeye yol açmayan senkronizasyon nesneleri ise akışın uykuya yatırılarak bekletilmediği senkronizasyon nesneleridir. Bunları da kendi aralarında iki kısma ayırabiliriz. Bunların bir bölümü okuma sırasında spin yaparak beklemeye yol açabilmekte, diğer bölümü ise bekleme yapmadan okumayı sağlayabilmektedir. Okuma sırasında beklemeye yol açmayan modern senkronizasyon nesnelerine “klitsiz (lock-free) senkronizasyon nesnesleri” denilmektedir.
Bu bölümde açıklayacağımız çekirdek senkronizasyon nesnelerini kullanıcı modundaki thread senkronizasyonunda kullanılan senkronizasyon nesneleri ile karıştırmayınız. Kullanıcı modundaki senkronizasyon nesneleri kullanıcı modundaki thread’leri senkronize etmek için bulundurulmuştur. Oysa bu bölümde göreceğimiz senkronizasyon nesneleri -isimleri benzer olsa da- çekirdek kodlarının senkronizasyonunda kullanılmaktadır. Tabii kullanıcı modundaki senkronizasyon nesnelerinin bir bölümü aslında burada açıklayacağımız çekirdekteki senkronizasyon nesneleri kullanılarak yazılmıştır.
7.2. Mutex Nesneleri
Kritik kod bloğu oluşturmak için en çok kullanılan senkronizasyon nesnelerinden biri mutex (mutual exclusion) denilen nesnelerdir. (UNIX/Linux sistemlerinde kullanıcı modundan kullanılabilecek mutex nesneleri de vardır. Yukarıda belirttiğimiz gibi biz burada çekirdeğin içerisinde bulunan mutex nesneleri üzerinde duracağız.) Mutex nesneleri Linux çekirdeğine 2.6 versiyonlarıyla eklenmiştir. Bundan önce mutex işlemleri ikili semaphore’larla yapılıyordu.
Çekirdeğin mutex mekanizması kullanım bakımından kullanıcı modundaki mutex mekanizmasına çok benzemektedir. Çekirdek mutex nesnelerinin yine thread temelinde sahipliği vardır. Çekirdek mutex nesneleri thread’i bloke edip onu bekleme kuyruklarında bekletebilmektedir.
Mutex mekanizması şöyle işletilmektedir: Önce global düzeyde ya da çekirdeğin heap sisteminde bir mutex nesnesi yaratılır. Kritik kod bloğuna girişte bu mutex nesnesinin sahipliği ele geçirilmeye çalışılır. Mutex’in sahipliğinin ele geçirilmesine mutex’in kilitlenmesi (mutex lock) de denilmektedir. Eğer mutex’in sahipliği ele geçirilirse (yani mutex kilitlenirse) sahiplik bırakılana kadar (yani kilit bırakılana kadar) başka bir thread kritik kod bloğuna giremez. Mutex’in sahipliğini almaya çalışan thread mutex kilitli ise bloke olarak mutex kilidi açılana kadar bekler. Mutex’in sahipliğini almış olan thread kritik kod bloğundan çıkarken mutex’in sahipliğini bırakır (yani mutex’in kilidini açar). Böylece blokede bekleyen thread’lerden biri mutex’in sahipliğini alarak kritik kod bloğuna girer. Kritik kod bloğu tipik olarak şöyle oluşturulmaktadır:
mutex_lock(...);
...
... <KRİTİK KOD BLOĞU>
...
mutex_unlock(...);
Akışlardan biri mutex_lock fonksiyonuna geldiğinde eğer mutex kilitlenmemişse mutex’i kilitler ve
kritik kod bloğuna giriş yapar. Eğer mutex zaten kilitlenmişse mutex_lock fonksiyonunda thread bloke edilir
ve bekleme kuyruğuna alınır. Kritik kod bloğuna girmiş olan akış mutex_unlock fonksiyonu ile mutex nesnesinin
kilidini bırakır. Böylece nesneyi bekleyen thread’lerden biri nesnenin sahipliğini alarak mutex’i
kilitler. Birden fazla akışın mutex_lock fonksiyonunda bloke edilmesi durumunda mutex’in kilidi
açıldığında bunlardan hangisinin mutex kilidini alarak kritik kod bloğuna gireceği konusunda bir garanti
verilmemektedir. (İlk bloke olan akışın mutex kilidini alarak kritik kod bloğuna gireceğini düşünebilirsiniz,
ancak bunun bir garantisi yoktur.)
Çekirdekteki mutex mekanizmasının tipik gerçekleştirimi şöyledir:
mutex_lockişlemi sırasında işlemcinin maliyetsiz CAS (compare-and-swap) komutlarıyla mutex’in kilitli olup olmadığına bakılır. CAS komutları ileride ayrı bir başlıkta ele alınacaktır.Diğer bir işlemcideki ya da çekirdekteki thread mutex’i kilitlemişse gereksiz bloke olmamak için yine CAS komutlarıyla biraz spin işlemi yapılır. Buradaki spin süresi çeşitli faktörlere bağlı olarak değişebilmektedir. Ancak ortalama 1 ile 10 ms arasında sürebilmektedir. Spin işleminin ne olduğu izleyen paragraflarda açıklanacaktır.
Spin işleminden sonuç elde edilemezse bloke oluşturulur.
Mutex nesnesinin kilidini alan thread mutex’in kilidini bırakınca çekirdek bu mutex’i bekleyen thread’leri uykudan uyandırır ve bunlardan biri mutex’in kilidini ele geçirir, diğerleri yine uykuya dalar.
Çekirdeğin mutex nesneleri tipik olarak şöyle kullanılmaktadır:
1) Mutex nesnesi mutex isimli bir yapıyla temsil edilmektedir. Sistem programcısı bu yapı türünden
global olarak ya da çekirdeğin heap sisteminde dinamik biçimde bir nesne yaratır ve ona ilkdeğerini
verir. DEFINE_MUTEX(name) makrosu hem struct mutex türünden nesneyi tanımlamakta hem de ona ilk
değerini vermektedir. Örneğin:
#include <linux/mutex.h>
static DEFINE_MUTEX(g_mutex);
Bu makro güncel çekirdeklerde şöyle tanımlanmıştır:
#define DEFINE_MUTEX(mutexname) \
struct mutex mutexname = __MUTEX_INITIALIZER(mutexname)
Buradaki __MUTEX_INITIALIZER makrosu da şöyle tanımlanmıştır:
#define __MUTEX_INITIALIZER(lockname) \
{ .owner = ATOMIC_LONG_INIT(0) \
, .wait_lock = __RAW_SPIN_LOCK_UNLOCKED(lockname.wait_lock) \
, .wait_list = LIST_HEAD_INIT(lockname.wait_list) \
__DEBUG_MUTEX_INITIALIZER(lockname) \
__DEP_MAP_MUTEX_INITIALIZER(lockname) }
DEFINE_MUTEX makrosu yerine önce mutex nesnesi tanımlanıp nesneye ilkdeğerini mutex_init
fonksiyonuyla da verebiliriz. Bu fonksiyon güncel çekirdeklerde makro biçiminde yazılmıştır:
#define mutex_init(mutex) \
do { \
static struct lock_class_key __key; \
__mutex_init((mutex), #mutex, &__key); \
} while (0)
Fonksiyon mutex nesnesinin adresini almaktadır. Örneğin:
static struct mutex g_mutex;
...
mutex_init(&g_mutex);
2) Mutex nesnesini kilitlemek için mutex_lock fonksiyonu kullanılır:
#include <linux/mutex.h>
void mutex_lock(struct mutex *lock);
Fonksiyon parametresiyle mutex nesnesinin adresini almaktadır. Bloke olmadan mutex’i kilitlemek için
mutex_trylock fonksiyonu da bulundurulmuştur:
#include <linux/mutex.h>
int mutex_trylock(struct mutex *lock);
Eğer mutex kilitliyse bu fonksiyon bloke olmadan 0 değeriyle geri döner. Eğer mutex kilitli değilse mutex’i kilitler ve fonksiyon 1 değeri ile geri döner.
Mutex nesnesi mutex_lock ile kilitlenmek istendiğinde bloke oluşursa bu blokeden sinyal yoluyla
çıkılamamaktadır. Örneğin mutex_lock ile çekirdek modunda biz mutex kilidini alamadığımızdan dolayı
bloke oluştuğunu düşünelim. Bu durumda ilgili prosese bir sinyal gelirse ve eğer o sinyal için sinyal
fonksiyonu set edilmişse thread uyandırılıp sinyal fonksiyonu çalıştırılmamaktadır. Ayrıca bu durumda biz
ilgili prosese SIGINT gibi, SIGKILL gibi sinyaller göndererek de prosesi sonlandıramayız. İşte eğer
mutex’in kilitli olması nedeniyle bloke oluştuğunda sinyal yoluyla thread’in uyandırılıp sinyal
fonksiyonunun çalıştırması ya da sinyal fonksiyonu set edilmemişse prosesin sonlandırılması isteniyorsa
mutex nesnesi mutex_lock ile değil, mutex_lock_interruptible fonksiyonu ile kilitlenmeye
çalışılmalıdır. mutex_lock_interruptible fonksiyonunun prototipi şöyledir:
#include <linux/mutex.h>
int mutex_lock_interruptible(struct mutex *lock);
Fonksiyon eğer mutex kilidini alarak sonlanırsa 0 değerine, bloke olup sinyal dolayısıyla sonlanırsa
-EINTR değerine geri dönmektedir. Programcı bu fonksiyonun 0 ile geri dönmediğini ya da -EINTR ile
geri döndüğünü tespit ettiğinde ilgili sistem fonksiyonunun yeniden çalıştırılabilirliğini sağlamak için
-ERESTARTSYS ile geri dönebilir. Örneğin:
if (mutex_lock_interruptible(&g_mutex) != 0)
return -ERESTARTSYS;
Sistem programcıları çoğu kez mutex_lock yerine mutex_lock_interruptible fonksiyonunu tercih
etmektedir.
3) Mutex nesnesinin kilidini bırakmak için (nesneyi unlock etmek için) mutex_unlock fonksiyonu
kullanılmaktadır:
#include <linux/mutex.h>
void mutex_unlock(struct mutex *lock);
Bu durumda örneğin tipik olarak çekirdek kodlarında belli bir bölgeyi mutex yoluyla koruma işlemi şöyle yapılmaktadır:
static DEFINE_MUTEX(g_mutex);
...
if (mutex_lock_interruptible(&g_mutex) != 0)
return -ERESTARTSYS;
...
... KRİTİK KOD
...
mutex_unlock(&g_mutex);
Mutex nesnesini kilitledikten sonra fonksiyonlarınızı geri döndürürken kilidi açmayı unutmayınız.
Çekirdeğin mutex nesneleri özyinelemeli (recursive) değildir. Yani thread kilitlediği bir mutex nesnesini yeniden kilitlemeye çalışırsa deadlock oluşur.
7.2.1. Mutex Kullanımına Bir Örnek
Aşağıda mutex mekanizmasının çalışmasına ilişkin bir örnek verilmiştir. Burada aygıt sürücü için iki ioctl
kodu oluşturulmuştur. IOCTL_TEST1 kodunda mutex’in sahipliği alınıp 30 saniye beklenmektedir.
IOCTL_TEST2 kodunda ise bekleme yapılmadan mutex’in sahipliği alınmak istenmiştir. Test için farklı terminallerde önce
test-sync1 programını sonra da test-sync2 programını çalıştırmalısınız. Mesajları dmesg komutuyla inceleyebilirsiniz.
Aygıt sürücüyü şöyle derleyebilirsiniz:
$ make file=test-driver
Aşağıdaki gibi yükleyebilirsiniz:
$ sudo ./load test-driver
Farklı terminallerden test-sync1 ve test-sync2 programlarını çalıştırdıktan sonra aygıt sürücüyü çekirdekten çıkarmalısınız:
$ sudo ./unload test-driver
test-driver.h
#ifndef TEST_DRIVER_H_
#define TEST_DRIVER_H_
#include <linux/stddef.h>
#include <linux/ioctl.h>
#define TEST_DRIVER_MAGIC 't'
#define IOC_TEST1 _IO(TEST_DRIVER_MAGIC, 0)
#define IOC_TEST2 _IO(TEST_DRIVER_MAGIC, 1)
#endif
test-driver.c
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/delay.h>
#include "test-driver.h"
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kaan Aslan");
MODULE_DESCRIPTION("test-driver");
static int test_driver_open(struct inode *inodep, struct file *filp);
static int test_driver_release(struct inode *inodep, struct file *filp);
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off);
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off);
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg);
static long ioctl_test1(struct file *filp, unsigned long arg);
static long ioctl_test2(struct file *filp, unsigned long arg);
static dev_t g_dev;
static struct cdev g_cdev;
static struct file_operations g_fops = {
.owner = THIS_MODULE,
.open = test_driver_open,
.read = test_driver_read,
.write = test_driver_write,
.release = test_driver_release,
.unlocked_ioctl = test_driver_ioctl
};
static DEFINE_MUTEX(g_mutex);
static int __init test_driver_init(void)
{
int result;
printk(KERN_INFO "test-driver module initialization...\n");
if ((result = alloc_chrdev_region(&g_dev, 0, 1, "test-driver")) < 0) {
printk(KERN_INFO "cannot alloc char driver!...\n");
return result;
}
cdev_init(&g_cdev, &g_fops);
if ((result = cdev_add(&g_cdev, g_dev, 1)) < 0) {
unregister_chrdev_region(g_dev, 1);
printk(KERN_ERR "cannot add device!...\n");
return result;
}
return 0;
}
static void __exit test_driver_exit(void)
{
cdev_del(&g_cdev);
unregister_chrdev_region(g_dev, 1);
printk(KERN_INFO "test-driver module exit...\n");
}
static int test_driver_open(struct inode *inodep, struct file *filp)
{
return 0;
}
static int test_driver_release(struct inode *inodep, struct file *filp)
{
return 0;
}
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off)
{
return 0;
}
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off)
{
return 0;
}
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
long result;
switch (cmd) {
case IOC_TEST1:
result = ioctl_test1(filp, arg);
break;
case IOC_TEST2:
result = ioctl_test2(filp, arg);
break;
default:
result = -ENOTTY;
}
return result;
}
static long ioctl_test1(struct file *filp, unsigned long arg)
{
if (mutex_lock_interruptible(&g_mutex) != 0)
return -ERESTARTSYS;
printk(KERN_INFO "mutex locked and wait 30 seconds...\n");
ssleep(30);
mutex_unlock(&g_mutex);
printk(KERN_INFO "mutex unlocked...\n");
return 0;
}
static long ioctl_test2(struct file *filp, unsigned long arg)
{
if (mutex_lock_interruptible(&g_mutex) != 0)
return -ERESTARTSYS;
printk(KERN_INFO "mutex locked...\n");
mutex_unlock(&g_mutex);
printk(KERN_INFO "mutex unlocked...\n");
return 0;
}
module_init(test_driver_init);
module_exit(test_driver_exit);
Makefile
obj-m += ${file}.o
all:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} modules
clean:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} clean
load
#!/bin/bash
module=$1
mode=666
/sbin/insmod ./${module}.ko ${@:2} || exit 1
major=$(awk "\$2 == \"$module\" {print \$1}" /proc/devices)
rm -f $module
mknod -m $mode $module c $major 0
unload
#!/bin/bash
module=$1
/sbin/rmmod ./${module}.ko || exit 1
rm -f $module
test-sync1.c
#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "test-driver.h"
void exit_sys(const char *msg);
int main(void)
{
int fd;
if ((fd = open("test-driver", O_RDONLY)) == -1)
exit_sys("open");
if (ioctl(fd, IOC_TEST1) == -1)
exit_sys("ioctl");
close(fd);
return 0;
}
void exit_sys(const char *msg)
{
perror(msg);
exit(EXIT_FAILURE);
}
test-sync2.c
#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "test-driver.h"
void exit_sys(const char *msg);
int main(void)
{
int fd;
if ((fd = open("test-driver", O_RDONLY)) == -1)
exit_sys("open");
if (ioctl(fd, IOC_TEST2) == -1)
exit_sys("ioctl");
close(fd);
return 0;
}
void exit_sys(const char *msg)
{
perror(msg);
exit(EXIT_FAILURE);
}
7.2.2. Çekirdekteki Mutex Kodları
Güncel çekirdeklerde mutex yapısı linux/mutex_types.h dosyası içerisinde şöyle tanımlanmıştır:
struct mutex {
atomic_long_t owner;
raw_spinlock_t wait_lock;
#ifdef CONFIG_MUTEX_SPIN_ON_OWNER
struct optimistic_spin_queue osq; /* Spinner MCS lock */
#endif
struct list_head wait_list;
#ifdef CONFIG_DEBUG_MUTEXES
void *magic;
#endif
#ifdef CONFIG_DEBUG_LOCK_ALLOC
struct lockdep_map dep_map;
#endif
};
Yapıya bazı elemanların konfigürasyon seçeneklerine bağlı olarak eklendiğine dikkat ediniz. Burada owner
elemanı mutex kilidi için kullanılmaktadır. wait_lock elemanı nesnenin bazı elemanlarına erişirken nesneyi
korumak için bulundurulmuştur. Bloke olan thread’ler yapının wait_list elemanında kaydedilmemektedir.
mutex_lock fonksiyonu kernel/locking/mutex.c dosyasında şöyle tanımlanmıştır:
void __sched mutex_lock(struct mutex *lock)
{
might_sleep();
if (!__mutex_trylock_fast(lock))
__mutex_lock_slowpath(lock);
}
EXPORT_SYMBOL(mutex_lock);
Buradaki might_sleep fonksiyonu eğer mutex nesnesi atomik bir bağlamda (atomic context) çağrılmışsa
debug mesajları oluşturmaktadır. Bunun dışında çalışma üzerinde bir etkisi yoktur. __mutex_trylock_fast
fonksiyonu kilide bakıp eğer kilit açıksa hemen onu almaktadır. Kilit kapalı ise __mutex_lock_slowpath
fonksiyonu çağrılmaktadır. Bu fonksiyon kendi içerisinde yukarıda belirttiğimiz gibi önce spin yaparak kilidin
açılmasını beklemekte, eğer kilit açılmazsa thread’i wait kuyruğuna yerleştirerek bloke olmaktadır. Linux
çekirdeğinin ileri versiyonlarındaki bu tür spin mekanizmalarına optimistic spin de denilmektedir. Buradaki
spin süresi belli koşullara bağlı olarak değişebilmektedir.
7.3. Semaphore Nesneleri
Çekirdekte yaygın kullanılan senkronizasyon nesnelerinden bir diğeri de semaphore nesneleridir. Semaphore nesneleri 1965 yılında Hollandalı bilgisayar bilimcisi Edsger W. Dijkstra tarafından ortaya atılmıştır. Semaphore’lar bugün işletim sistemlerinin çekirdeklerinde ve kullanıcı modundaki thread senkronizasyonunda en yaygın kullanılan senkronizasyon nesnelerinden biridir. (Semaphore tren yollarındaki dur-geç lambaları için kullanılan bir sözcüktür. Bunu anafor sözcüğü ile karıştırmayınız.) Eskiden Linux çekirdeklerinde mutex nesneleri yoktu. Mutex nesneleri yerine sonraki paragraflarda açıklayacağımız ikili (binary) semaphore nesneleri kullanılıyordu.
Semaphore’lar sayaçlı senkronizasyon nesneleridir. Kritik kod bloğuna en fazla n tane thread’in girebilmesini sağlamaktadır. Örneğin biz kritik kod bloğuna en fazla 3 thread’in girebilmesini isteyelim. Bu durumda birinci thread kritik kod bloğuna girecektir. İkinci thread de üçüncü thread de girecektir. Ancak dördüncü ve beşinci thread’ler kritik kod bloğuna giremeyecek ve bloke edilerek bekleme kuyruklarında bekletilecektir. Kritik kod bloğu içerisindeki üç thread’ten birinin kritik kod bloğundan çıktığını varsayalım. Bu durumda kritik kod bloğuna girmek için bekleyen thread’lerden biri kritik kod bloğuna girecektir. Görüldüğü gibi kritik kod bloğunun içerisinde en fazla 3 thread bulunabilmektedir.
Kritik kod bloğuna en fazla n tane thread’in girebilmesinin sağlanması size anlamsız gelebilir. Ne de olsa kritik koddaki iki thread bile paylaşılan kaynağı bozabilmektedir. Ancak semaphore’lar genellikle kaynak paylaştırmak için kullanılmaktadır. Örneğin elimizde üç kaynak olabilir. Her gelen thread’e bunlardan birini tahsis edebiliriz. Bu durumda ilk üç thread’e eldeki üç kaynak atanacaktır ancak kaynağı talep eden diğer thread’ler CPU zamanı harcamadan blokede bekletilecektir. İşte bu mekanizma semaphore nesneleriyle oluşturulabilmektedir.
Semaphore nesnelerinin bir başlangıç sayaç değeri vardır. Bu başlangıç sayaç değeri kritik kod bloğuna en fazla kaç thread’in girebileceğini belirtir. Kritik kod bloğuna giren thread bu sayaç değerini azaltır, çıkan thread bu sayaç değerini artırır. Eğer semaphore’un sayacı 0 ise kritik kod bloğuna girmek isteyen thread bloke edilerek bekletilir. Ta ki sayaç değeri 0’dan büyük olana kadar. Tabii sayacın artırılması ve azaltılması atomik bir biçimde yapılmaktadır.
Çekirdek semaphore nesneleri şöyle kullanılmaktadır:
1) Semaphore nesnesi semaphore isimli bir yapıyla temsil edilmiştir. Güncel çekirdeklerde semaphore
yapısı şöyle tanımlanmıştır:
struct semaphore {
raw_spinlock_t lock;
unsigned int count;
struct list_head wait_list;
#ifdef CONFIG_DETECT_HUNG_TASK_BLOCKER
unsigned long last_holder;
#endif
};
Buradaki lock elemanı nesne üzerinde işlem yaparken kritik kod bloğu oluşturmak için kullanılmaktadır. count
elemanı semaphore sayacının o anki değerini belirtmektedir. wait_list elemanı ise bloke olan thread’lerin
saklandığı bekleme kuyruğunu temsil etmektedir. last_holder elemanın konfigürasyon seçeneği ile yapıya
eklendiğine dikkat ediniz. Bu eleman semaphore’dan geçen son thread’e ilişkin bilgiyi tutmaktadır.
Bir semaphore nesnesi DEFINE_SEMAPHORE(name) makrosuyla oluşturulabilir. Bu makro tıpkı mutex nesnelerinde
olduğu gibi hem semaphore nesnesini tanımlar hem de ona ilkdeğerini verir:
#include <linux/semaphore.h>
static DEFINE_SEMAPHORE(g_sem);
Güncel çekirdeklerde bu makro şöyle tanımlanmıştır:
#define DEFINE_SEMAPHORE(_name, _n) \
struct semaphore _name = __SEMAPHORE_INITIALIZER(_name, _n)
Buradaki __SEMAPHORE_INITIALIZER makrosu da şöyle tanımlanmıştır:
#define __SEMAPHORE_INITIALIZER(name, n) \
{ \
.lock = __RAW_SPIN_LOCK_UNLOCKED((name).lock), \
.count = n, \
.wait_list = LIST_HEAD_INIT((name).wait_list) \
__LAST_HOLDER_SEMAPHORE_INITIALIZER \
}
DEFINE_SEMAPHORE makrosunun birinci parametresi semaphore değişkeninin ismini, ikinci parametresi ise
başlangıç semaphore sayacını belirtmektedir. Eskiden DEFINE_SEMAPHORE makrosu tek parametreliydi.
Semaphore sayacı da default 1 değeriyle olarak oluşturuluyordu. Bu makro 6.4 çekirdeği ile birlikte iki
parametreli hale getirilmiştir. 2.6 çekirdeği öncesinde bu makro yerine DECLARE_MUTEX makrosu
kullanılıyordu.
Semaphore nesnelerine başlangıç değerlerini vermek için ayrıca sema_init isimli bir fonksiyon da
bulundurulmuştur. Çünkü bazen semaphore nesnelerine ilkdeğer vermek mümkün olmayabilir. (Örneğin semaphore
nesnesi çekirdeğin heap alanında yaratılıyor olabilir.) Fonksiyonun prototipi şöyledir:
#include <linux/semaphore.h>
void sema_init(struct semaphore *sem, int val);
Fonksiyon inline olarak yazılmıştır. Fonksiyonun birinci parametresi semaphore nesnesinin adresini, ikinci parametresi ise semaphore sayacının başlangıç değerini belirtmektedir. Güncel çekirdeklerde bu fonksiyon inline olarak şöyle yazılmıştır:
static inline void sema_init(struct semaphore *sem, int val)
{
static struct lock_class_key __key;
*sem = (struct semaphore) __SEMAPHORE_INITIALIZER(*sem, val);
lockdep_init_map(&sem->lock.dep_map, "semaphore->lock", &__key, 0);
}
Fonksiyonun içerisinde ilkdeğer verme işleminin designated initializer sentaksıyla yapıldığına dikkat ediniz.
2) Kritik kod bloğu down ve up fonksiyonları arasına alınır. down fonksiyonları sayacı bir eksilterek
kritik kod bloğuna giriş yapar. up fonksiyonu ise sayacı bir artırmaktadır. Fonksiyonların prototipleri
şöyledir:
#include <linux/semaphore.h>
void down(struct semaphore *sem);
int down_interruptible(struct semaphore *sem);
int down_killable(struct semaphore *sem);
int down_trylock(struct semaphore *sem);
int down_timeout(struct semaphore *sem, long jiffies);
void up(struct semaphore *sem);
Kritik kod bloğuna down fonksiyonu ile oluşturulduğunda thread bloke olursa sinyal yoluyla uyandırılamamaktadır.
Ancak kritik kod bloğu down_interruptible fonksiyonu ile oluşturulduğunda thread bloke olursa sinyal yoluyla
uyandırılabilmektedir. (Örneğin biz kritik kod bloğuna down fonksiyonuyla girmiş olalım. Thread’imizin bloke
olduğunu varsayalım. Şimdi kullanıcı modunda Ctrl+C tuşuyla SIGINT sinyalini oluşturduğumuzda bu bloke
çözülmeyecektir.) down_interruptible fonksiyonu normal sonlanmada 0 değerine, sinyal yoluyla sonlanmada
-ERESTARTSYS değeri ile geri döner. Normal uygulama eğer bu fonksiyonlar -ERESTARTSYS ile geri
dönerse aygıt sürücüdeki fonksiyonun da aynı değerle geri döndürülmesidir. Zaten çekirdek bu -ERESTARTSYS
geri dönüş değerini aldığında asıl sistem fonksiyonunu eğer sinyal için otomatik restart mekanizması aktif
değilse -EINTR değeri ile geri döndürmektedir. Bu da tabii POSIX fonksiyonlarının başarısız olup errno
değerini -EINTR biçiminde set eder.
down_killable fonksiyonu bloke olmuş thread’in yalnızca SIGKILL sinyalini kabul edip
sonlandırılabilmesini sağlamaktadır. down_killable fonksiyonunda eğer thread bloke olursa diğer sinyaller
yine blokeyi sonlandıramamaktadır.
down_trylock nesnenin açık olup olmadığına bakmak için kullanılır. Eğer nesne açıksa yine sayaç 1
eksiltilir ve kritik kod bloğuna girilir. Bu durumda fonksiyon 0 dışı bir değerle geri döner. Nesne kapalıysa
(yani semaphore sayacı 0 ise) fonksiyon bloke olmadan 0 değerine geri döner. down_timeout ise en kötü
olasılıkla belli miktar jiffy zamanı kadar blokeye yol açmaktadır. (jiffy kavramı ileride ele
alınacaktır.) Fonksiyon zaman aşımı dolduğundan dolayı sonlanmışsa negatif hata koduna, normal bir biçimde
sonlanmışsa 0 değerine geri dönmektedir.
up fonksiyonu yukarıda da belirttiğimiz gibi semaphore sayacını 1 artırmaktadır.
Bu durumda semaphore nesneleri ile kritik kod bloğu tipik olarak şöyle oluşturulmaktadır:
down_interruptible(&sem);
...
... <KRİTİK KOD BLOĞU>
...
up(&sem);
7.3.1. Binary Semaphore Örneği
Aşağıda daha önce yapmış olduğumuz örneğin binary semaphore versiyonunu veriyoruz.
test-driver.h
#ifndef TEST_DRIVER_H_
#define TEST_DRIVER_H_
#include <linux/stddef.h>
#include <linux/ioctl.h>
#define TEST_DRIVER_MAGIC 't'
#define IOC_TEST1 _IO(TEST_DRIVER_MAGIC, 0)
#define IOC_TEST2 _IO(TEST_DRIVER_MAGIC, 1)
#endif
test-driver.c
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/delay.h>
#include "test-driver.h"
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kaan Aslan");
MODULE_DESCRIPTION("test-driver");
static int test_driver_open(struct inode *inodep, struct file *filp);
static int test_driver_release(struct inode *inodep, struct file *filp);
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off);
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off);
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg);
static long ioctl_test1(struct file *filp, unsigned long arg);
static long ioctl_test2(struct file *filp, unsigned long arg);
static dev_t g_dev;
static struct cdev g_cdev;
static struct file_operations g_fops = {
.owner = THIS_MODULE,
.open = test_driver_open,
.read = test_driver_read,
.write = test_driver_write,
.release = test_driver_release,
.unlocked_ioctl = test_driver_ioctl
};
static DEFINE_SEMAPHORE(g_sem, 1);
static int __init test_driver_init(void)
{
int result;
printk(KERN_INFO "test-driver module initialization...\n");
if ((result = alloc_chrdev_region(&g_dev, 0, 1, "test-driver")) < 0) {
printk(KERN_INFO "cannot alloc char driver!...\n");
return result;
}
cdev_init(&g_cdev, &g_fops);
if ((result = cdev_add(&g_cdev, g_dev, 1)) < 0) {
unregister_chrdev_region(g_dev, 1);
printk(KERN_ERR "cannot add device!...\n");
return result;
}
return 0;
}
static void __exit test_driver_exit(void)
{
cdev_del(&g_cdev);
unregister_chrdev_region(g_dev, 1);
printk(KERN_INFO "test-driver module exit...\n");
}
static int test_driver_open(struct inode *inodep, struct file *filp)
{
return 0;
}
static int test_driver_release(struct inode *inodep, struct file *filp)
{
return 0;
}
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off)
{
return 0;
}
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off)
{
return 0;
}
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
long result;
switch (cmd) {
case IOC_TEST1:
result = ioctl_test1(filp, arg);
break;
case IOC_TEST2:
result = ioctl_test2(filp, arg);
break;
default:
result = -ENOTTY;
}
return result;
}
static long ioctl_test1(struct file *filp, unsigned long arg)
{
if (down_interruptible(&g_sem) != 0)
return -ERESTARTSYS;
printk(KERN_INFO "semaphore down and wait 30 seconds...\n");
ssleep(30);
up(&g_sem);
printk(KERN_INFO "semaphore up...\n");
return 0;
}
static long ioctl_test2(struct file *filp, unsigned long arg)
{
if (down_interruptible(&g_sem) != 0)
return -ERESTARTSYS;
printk(KERN_INFO "semaphore down...\n");
up(&g_sem);
printk(KERN_INFO "semaphore up...\n");
return 0;
}
module_init(test_driver_init);
module_exit(test_driver_exit);
Makefile
obj-m += ${file}.o
all:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} modules
clean:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} clean
load
#!/bin/bash
module=$1
mode=666
/sbin/insmod ./${module}.ko ${@:2} || exit 1
major=$(awk "\$2 == \"$module\" {print \$1}" /proc/devices)
rm -f $module
mknod -m $mode $module c $major 0
unload
#!/bin/bash
module=$1
/sbin/rmmod ./${module}.ko || exit 1
rm -f $module
test-sync1.c
#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "test-driver.h"
void exit_sys(const char *msg);
int main(void)
{
int fd;
if ((fd = open("test-driver", O_RDONLY)) == -1)
exit_sys("open");
if (ioctl(fd, IOC_TEST1) == -1)
exit_sys("ioctl");
close(fd);
return 0;
}
void exit_sys(const char *msg)
{
perror(msg);
exit(EXIT_FAILURE);
}
test-sync2.c
#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "test-driver.h"
void exit_sys(const char *msg);
int main(void)
{
int fd;
if ((fd = open("test-driver", O_RDONLY)) == -1)
exit_sys("open");
if (ioctl(fd, IOC_TEST2) == -1)
exit_sys("ioctl");
close(fd);
return 0;
}
void exit_sys(const char *msg)
{
perror(msg);
exit(EXIT_FAILURE);
}
7.3.2. Mutex ile Binary Semaphore Arasındaki Farklar
Peki mutex nesneleriyle binary semaphore’lar arasında ne fark vardır? İki nesne arasındaki tipik farklılıklar şunlardır:
Mutex nesnelerinin sahipliği thread temelinde alınmaktadır. Dolayısıyla mutex nesnelerini hangi thread kilitlemişse kilidini aynı thread açmak zorundadır. Halbuki semaphore’larda
upişlemleri herhangi bir thread tarafından yapılabilmektedir. Bu da semaphore’ların üretici-tüketici problemi (producer-consumer problem) gibi klasik senkronizasyon kalıplarında kullanılabilmesini sağlamaktadır.Linux çekirdeğinde semaphore nesneleri spin yapmamaktadır. Bir kez semaphore sayacına bakılmakta, eğer sayaç sıfırsa hemen thread bloke edilmektedir. Halbuki mutex nesnelerinde optimistic spinning işlemi yapılmaktadır. Yani “kilit belki açılır” diye bloke biraz ertelenmektedir.
Mutex nesnelerinin kilidi alındığında çekirdek yüksek öncelikli bloke olmuş thread’lerin önceliklerini biraz yükseltmektedir. Ancak semaphore nesnelerinde bu yapılmamaktadır.

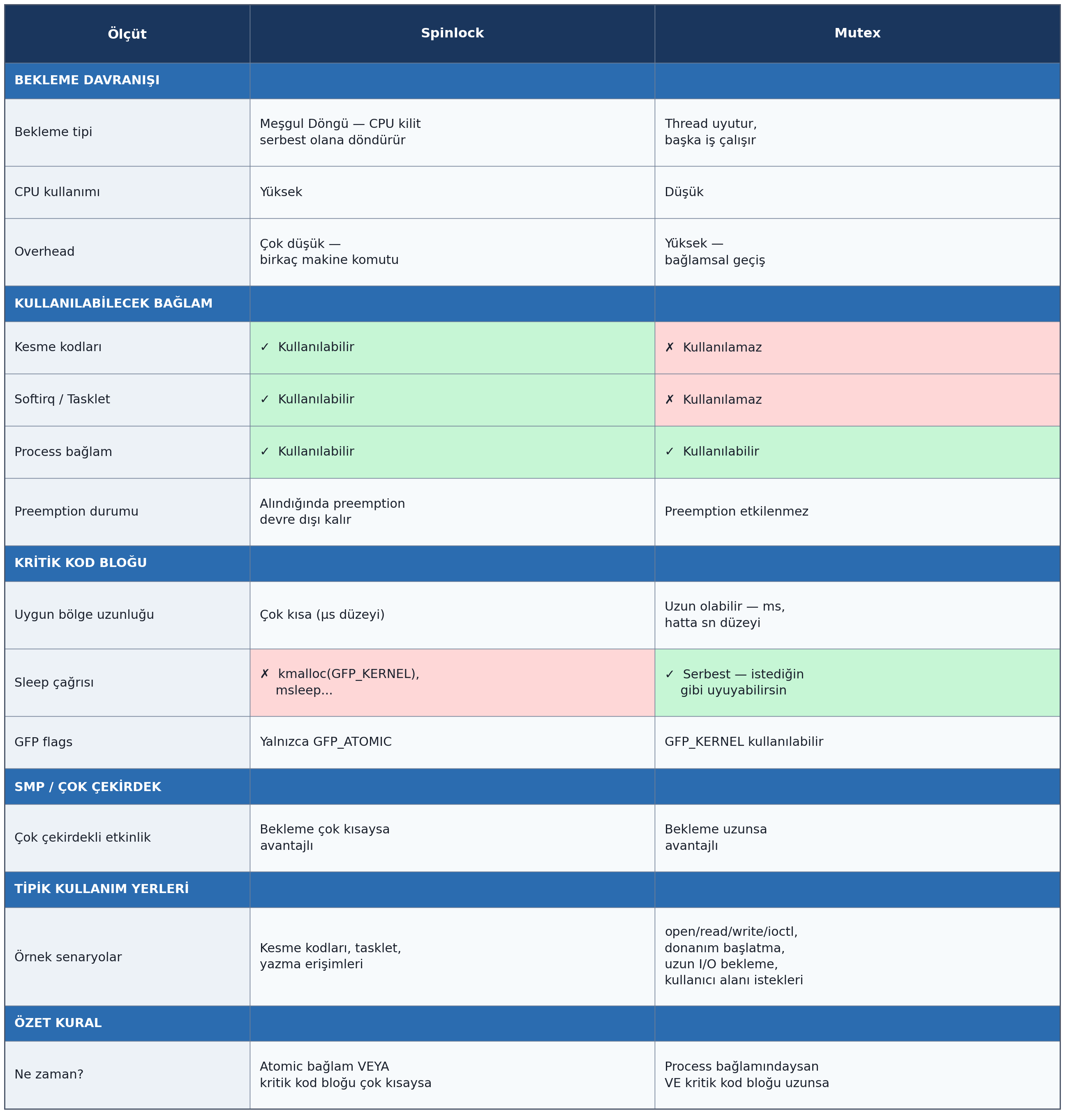

7.4. Spinlock Nesneleri
Linux çekirdeklerinde belki de en yoğun kullanılan senkronizasyon nesneleri spinlock denilen nesnedir. Spinlock nesneleri hiçbir zaman blokeye yol açmamaktadır. Bu nesnelerde lock yapılmak istendiğinde eğer kilit başka bir akış tarafından zaten alınmışsa bir döngü içerisinde sürekli “acaba kilit açıldı mı?” diye kilide bakılmaktadır. Spinlock nesnelerinin meşgul döngü (busy loop) oluşturduğuna dikkat ediniz. İlk bakışta bu nesnelerin kullanılmasının önemli bir CPU zamanının harcanmasına yol açacağını düşünebilirsiniz. Ancak bu nesneler çekirdek tasarımcıları tarafından zaten “çok uzun süre beklenmeyecek durumlarda” kullanılmaktadır. Bu nesnelerin yanlış yerlerde kullanılması çekirdeğin çökmesine ve deadlock oluşumuna yol açabilmektedir.
Spin işlemine duyulan gereksinim açıktır. Thread’in uykuya yatırılması ve uyandırılması belli bir zaman kaybına yol açmaktadır. Spinlock nesneleri bu zaman kaybını elimine etmek için düşünülmüştür. Spinlock nesneleri “doğru yerde kullanılması koşuluyla” çok önemli ve faydalı nesnelerdir. Çekirdeğin her yerinde birkaç satırlık kritik kodları oluşturmak için spinlock kullanımıyla karşılaşabilirsiniz.
Spinlock nesnelerinde kilit alındığında aynı zamanda ilgili işlemcide ya da çekirdekte thread’ler arası geçiş (context switch) kapatılmaktadır. Böylece kilit bırakılana kadar kodun kesilmemesi garanti edilmiş olur. (Tabii birden çok CPU ya da çekirdek söz konusu olduğunda yalnızca ilgili CPU’daki ya da çekirdekteki thread’ler arası geçiş kapatılmaktadır.) Eğer ilgili CPU ya da çekirdek thread’ler arası geçişe kapatılmasaydı bu durumda başka bir thread işlemi kesebilir ve başka thread’ler aynı spinlock nesnesini kilitlemeye çalıştığında tüm quantum süresi boyunca CPU’yu meşgul bırakabilirdi.

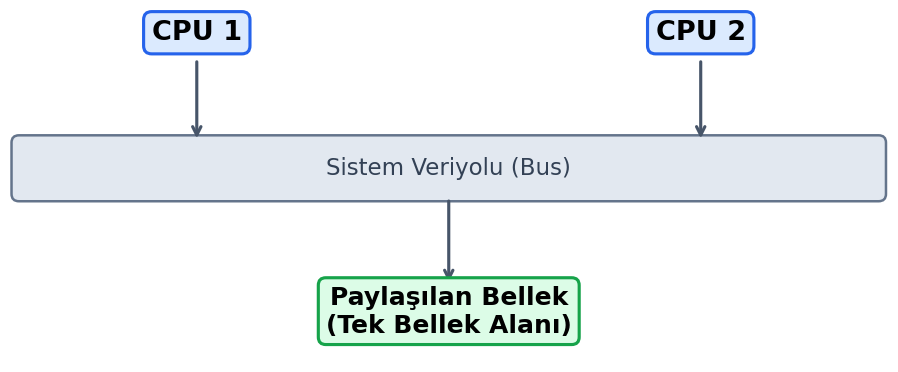

Spinlock nesneleri çok işlemcili ya da çok çekirdekli sistemlerde anlamlı nesnelerdir. Tek işlemcili ya
da tek çekirdekli sistemlerde spin yapmanın hiçbir anlamı yoktur. Örneğin tek işlemcili ya da tek
çekirdekli bir sistem söz konusu olsun. Bu sistemlerde hiçbir zaman zaten bir thread spinlock nesnesini
kilitli göremez. Çünkü spinlock’a girildiğinde zaten işlemci ya da çekirdek thread’ler arası geçişe
kapatılmaktadır. Spinlock ile korunan kritik kod bloğu da zaten hiç kesilmeden çalıştırılmaktadır. Bu
durumda her zaman zaten spinlock kilidini alan thread’in onu bırakacağı garanti edilmektedir. O halde
spinlock kullanımından asıl amaç başka bir işlemci ya da çekirdek kritik kod bloğuna girmişse o çıkana
kadar spin yapmaktır. Peki aşağıda açıklayacağımız çekirdek fonksiyonları hem tek işlemcili ya da tek
çekirdekli hem de çok işlemcili ya da çok çekirdekli sistemlerde çalıştığına göre, tek işlemcili ya da tek
çekirdekli sistemlerde spin işlemi nasıl devre dışı bırakılmaktadır? İşte çekirdek kodları bu durumda
CONFIG_SMP konfigürasyon parametresine bakmaktadır. Sembolik kod olarak çok işlemcili ya da çok
çekirdekli sistemlerde spinlock fonksiyonları şu yapıdadır:
spin_lock(...)
{
disable_preemption();
for (;;) {
if (kilit açıldı mı)
<kilidi al>
break;
}
}
spin_unlock(...)
{
<kilidi_serbest_bırak>
enable_preemption();
}
Oysa tek işlemcili ya da tek çekirdekli sistemlerde kilidin alınması şu hale gelmektedir:
spin_lock(...)
{
disable_preemption();
}
spin_unlock(...)
{
enable_preemption();
}
Linux çekirdeğindeki spinlock işlemleri şöyle yürütülmektedir:
1) Spinlock nesnesi spinlock_t türü ile temsil edilmektedir. Spinlock nesnesi aşağıdaki gibi
tanımlanabilir:
static spinlock_t g_spinlock;
Güncel Linux çekirdeklerinde çok işlemcili ya da çok çekirdekli sistemlerde CONFIG_SMP
konfigürasyon parametresi =y yapıldığı için spinlock_t yapısı şöyle tanımlanmıştır:
typedef struct spinlock {
struct rt_mutex_base lock;
#ifdef CONFIG_DEBUG_LOCK_ALLOC
struct lockdep_map dep_map;
#endif
} spinlock_t;
Tek işlemcili ya da tek çekirdekli sistemlerde (CONFIG_SMP=n durumu) ise spinlock_t yapısı
yalnızca int eleman içerecek biçimdedir.
2) Spinlock nesnesine ilkdeğer DEFINE_SPINLOCK makrosuyla verilebilmektedir. Bu makro aynı zamanda yapı
nesnesini de tanımlar. Örneğin:
#include <linux/spinlock.h>
static DEFINE_SPINLOCK(g_spinlock);
Buradaki DEFINE_SPINLOCK makrosu güncel çekirdeklerde şöyle tanımlanmıştır:
#define ___SPIN_LOCK_INITIALIZER(lockname) \
{ \
.raw_lock = __ARCH_SPIN_LOCK_UNLOCKED, \
SPIN_DEBUG_INIT(lockname) \
SPIN_DEP_MAP_INIT(lockname) }
#define __SPIN_LOCK_INITIALIZER(lockname) \
{ { .rlock = ___SPIN_LOCK_INITIALIZER(lockname) } }
#define __SPIN_LOCK_UNLOCKED(lockname) \
(spinlock_t) __SPIN_LOCK_INITIALIZER(lockname)
#define DEFINE_SPINLOCK(x) spinlock_t x = __SPIN_LOCK_UNLOCKED(x)
Tek işlemcili ya da tek çekirdekli sistemlerde (CONFIG_SMP=n durumu) bu makro basit bir biçime
dönüşmektedir:
#define __SPIN_LOCK_UNLOCKED(lockname) (spinlock_t) { 1 }
#define DEFINE_SPINLOCK(x) spinlock_t x = __SPIN_LOCK_UNLOCKED(x)
Spinlock nesnesine spin_lock_init makrosuyla da başlangıç değerleri verilebilmektedir. Güncel
çekirdeklerde bu makro şöyle tanımlanmıştır:
#define spin_lock_init(_lock) \
do { \
spinlock_check(_lock); \
*(_lock) = __SPIN_LOCK_UNLOCKED(_lock); \
} while (0)
Makronun parametre olarak spinlock nesnesinin adresini aldığını görüyorsunuz. Örneğin:
static spinlock_t g_spinlock;
/* ... */
spin_lock_init(&g_spinlock);
3) Spinlock kilidini almak için aşağıdaki fonksiyonlar kullanılmaktadır:
#include <linux/spinlock.h>
void spin_lock(spinlock_t *lock);
void spin_lock_irq(spinlock_t *lock);
void spin_lock_irqsave(spinlock_t *lock, unsigned long flags);
void spin_lock_bh(spinlock_t *lock);
spin_lock fonksiyonu klasik spin yapan fonksiyondur. Bu fonksiyon thread’ler arası geçişi (preemption
mekanizmasını) kapatır, ancak kesmeleri kapatmaz. Preemption işleminin kapatılması IRQ’ların (yani donanım
kesmelerinin) kapatıldığı anlamına gelmemektedir. İşte spin_lock_irq fonksiyonu o anda çalışılan
işlemcideki IRQ’ları da (yani donanım kesmelerini de) kapatarak kilidi almaktadır. Yani biz bu fonksiyonla
kilidi almışsak kilidi bırakana kadar donanım kesmeleri o işlemcide oluşmayacaktır. (Ancak diğer
işlemcilerde aynı IRQ oluşabilir ve kesme kodu aynı kilidi almaya çalışırsa spin işlemi yapılabilir.)
spin_lock_irqsave fonksiyonu ise hem o anda çalışılan işlemcideki kesmeleri kapatır hem de işlemcinin
bayrak yazmacını da saklar. Aslında bu fonksiyonların bazıları makro olarak yazılmıştır. Örneğin
spin_lock_irqsave aslında bir makrodur. Biz bu fonksiyonun ikinci parametresine nesne adresini geçmiyor
olsak da bu bir makro olduğu için ikinci parametrede verdiğimiz nesnenin içerisine IRQ durumları
yazılmaktadır. spin_lock_irqsave fonksiyonu ile IRQ durumunun flags değişkenine kaydedilmesinin
nedeni kilit bırakılırken IRQ durumunun kilit alınmadan önceki biçimde bırakılmasının sağlanması içindir.
(Örneğin spin_lock_irqsave fonksiyonundan önce zaten yerel kesmeler disable edilmişse kilidi bırakırken
yerel kesmelerin enable edilmemesi gerekir.) spin_lock_bh fonksiyonu ise yalnızca yazılım kesmelerini
kapatmaktadır.
4) Spinlock kilidini bırakmak için spin_unlock fonksiyonları kullanılmaktadır:
#include <linux/spinlock.h>
void spin_unlock(spinlock_t *lock);
void spin_unlock_irq(spinlock_t *lock);
void spin_unlock_irqrestore(spinlock_t *lock, unsigned long flags);
void spin_unlock_bh(spinlock_t *lock);
Lock fonksiyonlarının hepsinin birer unlock karşılığının olduğunu görüyorsunuz. Biz kilidi hangi lock
fonksiyonu ile almışsak o unlock fonksiyonu ile bırakmalıyız. Kritik kod bloğu spin_lock ile
spin_unlock fonksiyonları arasında alınmalıdır. Örneğin:
spin_lock(&g_spinlock);
...
... <KRİTİK KOD BLOĞU>
...
spin_unlock(&g_spinlock);
Ya da örneğin:
unsigned long irqstate;
/* ... */
spin_lock_irqsave(&g_spinlock, irqstate);
...
... <KRİTİK KOD BLOĞU>
...
spin_unlock_irqrestore(&g_spinlock, irqstate);
Yine kernel spinlock nesnelerinde de try’lı lock fonksiyonları bulunmaktadır:
#include <linux/spinlock.h>
int spin_trylock(spinlock_t *lock);
int spin_trylock_bh(spinlock_t *lock);
Bu fonksiyonlar eğer spinlock kilitliyse spin yapmazlar ve 0 ile geri dönerler. Eğer kilidi alırlarsa sıfır dışı bir değerle geri dönerler. Böylece çekirdek programcısı eğer spinlock kilidi başka bir işlemci tarafından alınmışsa başka işlemler yapabilmektedir.
simplefs Dosya Sisteminde Spinlock —————————-”——
Biz simplefs dosya sistemimizde kendi süper blok nesnemize yaptığımız eşzamanlı (concurrent) erişimlerde kodumuz zarar görmesin diye spinlock nesnesi kullanmıştık. Çağırdığımız çekirdek fonksiyonları ise zaten çekirdek nesnelerine erişirken kendi içlerinde spinlock nesnelerini kullanıyordu. Dolayısıyla bizim simplefs dosya sisteminde yalnızca kendimize ilişkin nesneleri korumamız yetiyordu. Kodumuzun bu kısmını anımsatmak istiyoruz:
static int simplefs_alloc_inode_num(struct super_block *sb)
{
struct simplefs_super_block *sfs_sb;
struct simplefs_disk_super_block *sfs_sbd;
int ino;
/* ... */
spin_lock(&sfs_sb->lock);
if (sfs_sbd->free_inodes == 0) {
spin_unlock(&sfs_sb->lock);
return -ENOSPC;
}
ino = find_first_zero_bit(sfs_sb->inode_bitmap, sfs_sbd->inode_count);
if (ino >= sfs_sbd->inode_count) {
spin_unlock(&sfs_sb->lock);
return -ENOSPC;
}
set_bit(ino, sfs_sb->inode_bitmap);
sfs_sbd->free_inodes--;
mark_buffer_dirty(sfs_sb->inode_bitmap_bh);
mark_buffer_dirty(sfs_sb->sb_bh);
spin_unlock(&sfs_sb->lock);
/* ... */
return ino;
}
Spinlock nesnesini bir fonksiyon içerisinde kilitlediyseniz fonksiyondan geri dönmeden önce onun kilidini açmayı unutmayınız. Yukarıdaki fonksiyonda da fonksiyondan çıkmadan önce spinlock kilidinin açıldığına dikkat ediniz.
7.4.1. Spinlock ile Mutex Nesnelerinin Karşılaştırılması
Spinlock nesnelerinin “kısa sürecek kritik kodlar için” kullanılması uygundur. Aksi takdirde diğer işlemci
ya da çekirdekteki kilidi bekleyen thread’ler meşgul döngüde spin yaparak uzun süre beklerler; bu da
gereksiz CPU zamanının harcanmasına yol açar. Spinlock kilidi alındıktan sonra akışın bloke olmadan hızlı
bir biçimde kilidi geri bırakması gerekir. Spinlock kilidi alındıktan sonra bloke oluşması pek çok soruna
yol açabilmektedir. IRQ bağlamında (yani IRQ kesme kodları içerisinde) mutex gibi semaphore gibi
blokeye yol açabilecek senkronizasyon nesneleri kullanılmamalıdır. Bu tür durumlarda spinlock
kullanılmalıdır. Aşağıdaki tabloda spinlock kullanımı ile mutex kullanımı çeşitli bakımlardan
karşılaştırılmıştır.
7.5. Okuma Yazma Kilitleri
Diğer çok kullanılan senkronizasyon nesnelerinden biri de okuma yazma kilitleri (readers-writer lock) denilen nesnelerdir. Önce bu nesnelere neden gereksinim duyulduğunu bir örnekle açıklamak istiyoruz. Çekirdek kodlarında paylaşılan bir kaynak bulunuyor olsun. Örneğin bunun global bir bağlı liste (linked list) olduğunu düşünelim. Bu bağlı listeye bir grup thread eleman (düğüm) ekliyor olsun, bir grup thread de bu bağlı listeyi dolaşarak eleman arıyor olsun. Burada bağlı listede arama yapmak okuma (read) işlemi gibi düşünülebilir. Çünkü bu işlem paylaşılan kaynakta (burada bağlı liste) bir durum değişikliğine yol açmadığı için farklı thread’lerden aynı anda yürütülebilmektedir. Ancak bağlı listeye eleman ekleyen thread bu işlem sırasında bağlı listenin düğümlerini değiştirdiği için tam o sırada başka bir thread de aynı bağlı listeye ekleme yaparsa ya da ondan arama yaparsa bu durum çökmeye yol açabilir. Burada bağlı listeye eleman ekleme bir yazma (write) işlemi olarak ele alınabilir. O halde bizim öyle bir kritik kod bloğu oluşturmamız gerekir ki birden fazla okuma yapan thread bu kritik kod bloğuna bekleme yapmadan girebilsin ancak bir thread okuma yaparken yazma yapan bir thread okuma yapan thread kritik kod bloğundan çıkana kadar beklesin. Benzer biçimde eğer yazma yapan bir thread kritik kod bloğuna girmişse bu işlem bitene kadar okuma yapan bir thread de kritik kod bloğuna giremesin. Aşağıda Thread-1 kritik kod bloğuna girmişse Thread-2’nin kritik kod bloğuna girip girmeyeceği bir tablo biçiminde verilmiştir:
Görüldüğü gibi bu mekanizma yalnızca eş zamanlı okumalar için kritik kod bloğuna girilmesine izin vermektedir.
Böyle bir mekanizma tek başına mutex ya da semaphore nesneleriyle sağlanamaz. Aşağıdaki temsili koda (pseudo code) dikkat ediniz:
static DEFINE_MUTEX(g_mutex);
read()
{
mutex_lock(&g_mutex);
/* okuma işlemi yapılıyor */
mutex_unlock(&g_mutex);
}
write()
{
mutex_lock(&g_mutex);
/* yazma işlemi yapılıyor */
mutex_unlock(&g_mutex);
}
Burada birden fazla okuma işlemi de blokeye yol açacaktır. Halbuki bizim istediğimiz birden fazla okumanın kilide yakalanmadan yapılabilmesidir.
Linux çekirdeğinde readers/writer lock nesneleri spinlock mekanizmasıyla çalışmaktadır. Yani bu nesneler thread’i bloke ederek uykuya yatırmazlar. Thread’ler arası geçişi (preemption) kapatarak meşgul bir döngüde kilidin açılmasını beklerler. Yine bu nesnelerin de tek işlemcili ya da tek çekirdekli sistemlerde bir kullanımı yoktur. Bu sistemlerde bu kilit fonksiyonları yalnızca thread’ler arası geçişi kapatıp açmaktadır. (Yani kritik kod bloğunun kesilmeden çalıştırılmasını sağlamaktadır.)
Okuma yazma kilitleri rwlock_t türünden bir yapıyla temsil edilmektedir. Bu yapı güncel çekirdeklerde
şöyle tanımlanmıştır:
typedef struct {
struct rwbase_rt rwbase;
atomic_t readers;
#ifdef CONFIG_DEBUG_LOCK_ALLOC
struct lockdep_map dep_map;
#endif
} rwlock_t;
Okuma yazma kilit nesnelerinin yaratılması DEFINE_RWLOCK makrosuyla ya da rwlock_init fonksiyonuyla
yapılmaktadır. DEFINE_RWLOCK makrosu include/linux/rwlock_types.h dosyası içerisinde aşağıdaki
gibi tanımlanmıştır:
#ifdef CONFIG_DEBUG_SPINLOCK
#define __RW_LOCK_UNLOCKED(lockname) \
(rwlock_t) { .raw_lock = __ARCH_RW_LOCK_UNLOCKED, \
.magic = RWLOCK_MAGIC, \
.owner = SPINLOCK_OWNER_INIT, \
.owner_cpu = -1, \
RW_DEP_MAP_INIT(lockname) }
#else
#define __RW_LOCK_UNLOCKED(lockname) \
(rwlock_t) { .raw_lock = __ARCH_RW_LOCK_UNLOCKED, \
RW_DEP_MAP_INIT(lockname) }
#endif
#define DEFINE_RWLOCK(x) rwlock_t x = __RW_LOCK_UNLOCKED(x)
rwlock_init fonksiyonunun parametrik yapısı da şöyledir:
#include <linux/rwlock.h>
void rwlock_init(rwlock_t *lock);
Okuma yazma kilitlerinin kilidini alan ve kilidini bırakan fonksiyonlar şunlardır:
void read_lock(rwlock_t *lock);
void read_lock_irq(rwlock_t *lock);
void read_lock_irqsave(rwlock_t *lock, unsigned long flags);
void read_lock_bh(rwlock_t *lock);
void read_unlock(rwlock_t *lock);
void read_unlock_irq(rwlock_t *lock);
void read_unlock_irqrestore(rwlock_t *lock, unsigned long flags);
void read_unlock_bh(rwlock_t *lock);
void write_lock(rwlock_t *lock);
void write_lock_irq(rwlock_t *lock);
void write_lock_irqsave(rwlock_t *lock, unsigned long flags);
void write_lock_bh(rwlock_t *lock);
int write_trylock(rwlock_t *lock);
void write_unlock(rwlock_t *lock);
void write_unlock_irq(rwlock_t *lock);
void write_unlock_irqrestore(rwlock_t *lock, unsigned long flags);
void write_unlock_bh(rwlock_t *lock);
Nesne read_lock fonksiyonlarıyla kilitlenmişse nesnenin açılması read_unlock fonksiyonlarıyla,
nesne write_lock fonksiyonlarıyla kilitlenmişse nesnenin açılması write_unlock fonksiyonlarıyla
yapılmalıdır. Örneğin okuma amaçlı kritik kod şöyle oluşturulabilir:
static DEFINE_RWLOCK(g_rwlock);
/* ... */
read_lock(&g_rwlock);
...
... <KRİTİK KOD BLOĞU>
...
read_unlock(&g_rwlock);
Yazma amaçlı kritik kod bloğu da şöyle oluşturulabilir:
write_lock(&g_rwlock);
...
... <KRİTİK KOD BLOĞU>
...
write_unlock(&g_rwlock);
Örneğin biz bu fonksiyonlarla okuma yazma işlemlerini aşağıdaki gibi senkronize edebiliriz:
static DEFINE_RWLOCK(g_rwlock);
read()
{
read_lock(&g_rwlock);
/* okuma işlemi yapılıyor */
read_unlock(&g_rwlock);
}
write()
{
write_lock(&g_rwlock);
/* yazma işlemi yapılıyor */
write_unlock(&g_rwlock);
}

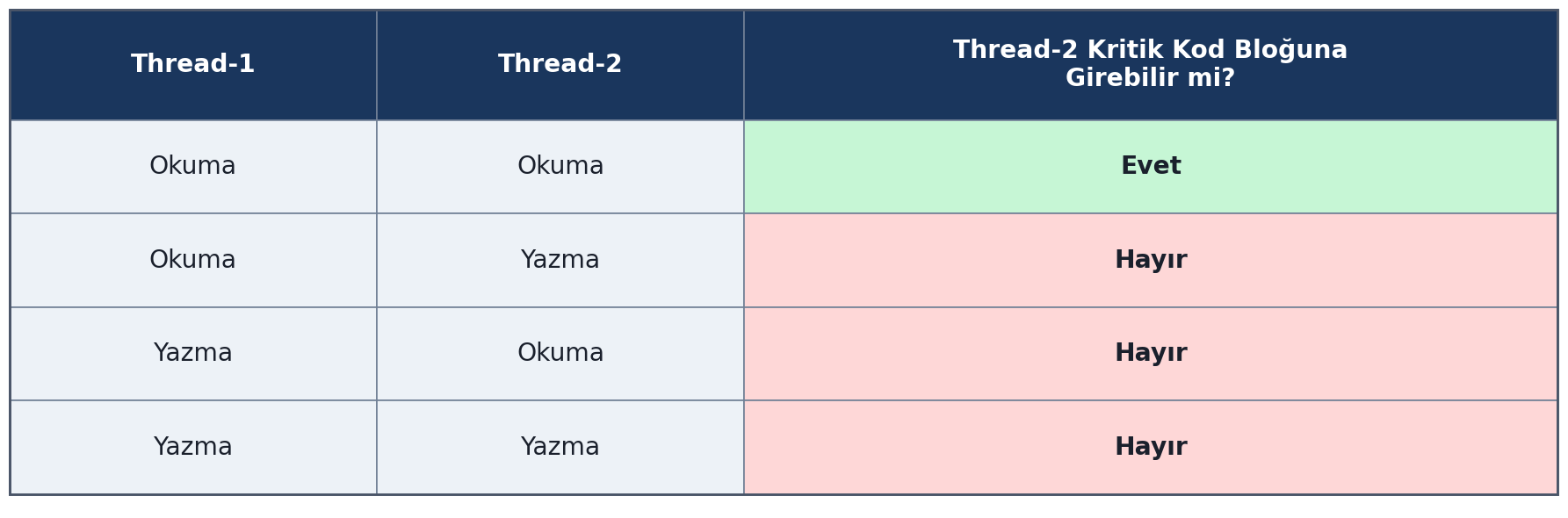

Burada artık okuma yapmak isteyen thread read_lock fonksiyonu ile spinlock kilidini aldığında başka bir
thread bu kilidi write_lock ile alamaz ve spin yapmaya başlar. Ancak başka bir thread kilidi yine
read_lock ile alabilir. Eğer bir thread kilidi write_lock ile almışsa başka bir thread kilidi
read_lock ile de write_lock ile de alamaz ve spin yaparak bekler.
read_lock ve write_lock fonksiyonlarının irq sonekli versiyonları spinlock konusunda belirttiğimiz
gibi akış kritik koda girdiğinde ilgili işlemci ya da çekirdeğin yerel kesmelerini kapatmaktadır. irqsave
sonekli fonksiyonlar yine önce IRQ durumunu flags değişkeninde saklayıp unlock işlemi sırasında IRQ
durumunu önceki duruma set etmektedir.
7.6. UMA ve NUMA Mimarileri
Biz Linux çekirdeğindeki temel senkronizasyon nesnelerini tanıttık. Ancak çekirdek senkronizasyon mekanizmasının özellikle çok işlemcili ya da çok çekirdekli sistemler söz konusu olduğunda pek çok ayrıntısı da vardır. Burada bu ayrıntılar üzerinde duracağız.
Bugün çok işlemcili ya da çok çekirdekli sistemlerde işlemci ile bellek arasındaki bağlantı söz konusu olduğunda iki mimari kullanılmaktadır: SMP (Symmetric Multiprocessor) Mimarisi ve NUMA (Non-Unified Memory Access) Mimarisi.
7.6.1. SMP Mimarisi
UMA mimarisinde tüm işlemci ya da çekirdekler aynı fiziksel RAM’e bağlıdır. Dolayısıyla bir işlemci ya da çekirdek RAM’e erişirken diğeri o erişim bitene kadar beklemektedir. Tabii bu senkronizasyon donanım tarafından sağlanmaktadır. SMP mimarisindeki RAM erişimini aşağıdaki şekille betimleyebiliriz:
UMA sisteminde bir CPU ya da çekirdek DRAM belleğe eriştiği zaman diğeri nano saniyeler mertebesinde beklediği için tam bir paralel çalışma mümkün olamamaktadır. Tabii işlemcilerin ya da çekirdeklerin içsel önbellekleri DRAM erişimini azaltmayı hedeflemektedir. Ancak işlemci içerisindeki önbellek mekanizmasının da önbellek tutarlılığı (cache coherency) denilen sorunları vardır. Örneğin bir işlemci ya da çekirdek DRAM bellekten belli bir yeri içsel önbelleğine çekmiş olsun. Şimdi o işlemci ya da çekirdek oraya bir şey yazdığında diğer işlemcilerin ya da çekirdeklerin onu fark etmesi gerekir. İşte bunu sağlamak için önbellek tutarlılığına ilişkin bazı mekanizmalar işletilmektedir. Biz burada önbellek protokolleri üzerinde durmayacağız. Bunlar hakkındaki bilgileri başka kaynaklardan edinebilirsiniz.
Eskiden UMA yerine (o zamanlar NUMA yoktu) “SMP (Symmetric Multiprocessing)” kavramı kullanılıyordu. Yani bu kavramlar eşanlamlı idi. Ancak daha sonra SMP kavramı “tüm işlemcilerin eşit hakka sahip olduğu çok işlemcili sistemleri” belirtmek için kullanılmaya başlandı. Linux çekirdeklerinde CONFIG_SMP parametresi sistemin birden fazla CPU için mi yoksa tek CPU için mi derleneceğini belirtmektedir.

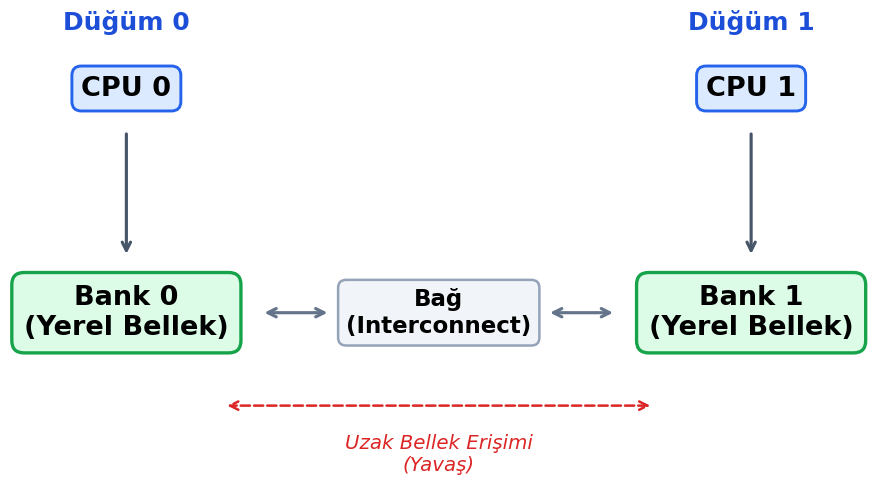

7.6.2. NUMA Mimarisi
NUMA mimarisinde DRAM bellek bank’lara ayrılmıştır. Her işlemcinin ya da çekirdeğin ayrı bir bank’ı vardır. Bunlar kendi bank’larına diğer bank’lardan daha hızlı erişebilmektedir. Çünkü bunlar kendi bank’larına erişirken diğer CPU ya da çekirdekleri durdurmamaktadır. Bu nedenle bu mimarilerde belleğin her bölgesine erişim aynı sürede yapılamamaktadır. Non-unified sözcüğü bunu anlatmaktadır. Bu mimariyi aşağıdaki şekille betimleyebiliriz:
7.6.3. UMA ve NUMA Mimarilerinin Avantaj ve Dezavantajları
SMP mimarisinin de NUMA mimarisinin de bazı avantajları ve dezavantajları vardır. Ancak kişisel bilgisayarlarımızda yaygın olarak SMP mimarisi kullanılmaktadır.
NUMA Mimarisinin Avantajları:
Daha yüksek ölçeklenebilirlik sunar (64+ işlemciye kadar ölçeklenebilir).
Yerel bellek (kendi bank’ına) erişimleri çok hızlıdır (düşük gecikme).
Bellek bant genişliği toplamda daha yüksektir (her çekirdek kendi belleğine erişir).
Büyük ve paylaşımlı bellek sistemleri için daha uygundur.
Bellek kapasitesi daha kolay arttırılabilir (düğüm başına bellek eklenebilir).
Performansı artırmak için veri yerelliği (data locality) optimizasyonu yapılabilir.
NUMA Mimarisinin Dezavantajları:
Programlama tarafı ve yönetimi daha karmaşıktır.
Uzak bellek erişimleri (diğer bank’lara erişim) yavaştır (yerelden 2-3 kat daha yavaş olabilir).
İşletim sisteminin ve uygulamaların NUMA-farkında (NUMA-aware) olması gerekir.
Yanlış veri yerleşimi performansı ciddi şekilde düşürebilir.
Donanım maliyeti daha yüksektir.
Önbellek tutarlılık (cache consistency) mekanizmaları daha karmaşıktır.
UMA Mimarisinin Avantajları:
Programlama modeli çok daha basittir.
Tüm işlemciler ya da çekirdekler için bellek erişim gecikmesi aynıdır (tutarlı performans).
İşletim sistemlerinin ve uygulamaların geliştirilmesi daha kolaydır.
Donanım tasarımı nispeten daha basittir.
Küçük sistemlerde (2-8 işlemci) daha verimli olabilir.
Önbellek tutarlılık mekanizması daha basittir.
UMA Mimarisinin Dezavantajları:
Ölçeklenebilirlik sınırlıdır (genellikle 8 işlemciden sonra verim düşer).
Bellek veri yolu (memory bus) darboğaz oluşturabilir.
Tüm işlemciler ya da çekirdekler aynı veri yolunu paylaştığı için trafik sıkışabilir.
Bellek bant genişliği sınırlıdır (paylaşılan veri yolu kapasitesiyle sınırlı).
Büyük sistemlerde performans ölçeklemesi zayıftır.
Yüksek işlemci sayılarında veri yolu çakışmaları artar.
Kullanım Senaryoları
UMA: Küçük sunucular, iş istasyonları, gömülü sistemler.
NUMA: Büyük veritabanı sunucuları, HPC sistemleri, bulut sunucuları.
UMA: Daha az sayıda thread çalıştıran uygulamalar.
NUMA: Yüzlerce thread çalıştıran paralel uygulamalar.
UMA: Bellek erişim modelinin basit olması gereken durumlar.
NUMA: Bellek kapasitesi ve bant genişliğinin kritik olduğu durumlar.
Modern Eğilim
Günümüzde çok işlemcili büyük çapta sunucuların çoğu NUMA mimarisi kullanır.
Modern işletim sistemleri (Linux, Windows) NUMA optimizasyonlarına sahiptir.
Bulut bilişimde NUMA performans için kritiktir.
Sanallaştırma ortamlarında NUMA yapılandırması önemli bir optimizasyon alanıdır.
Linux çekirdeği hem UMA hem de NUMA mimarisini destekleyecek biçimde gerçekleştirilmiştir. Yani biz UMA içeren sistemlerde de NUMA içeren sistemlerde de Linux’u kurduğumuzda Linux bunu fark etmekte ve o mimariye özgü çalışmayı desteklemektedir. Genel olarak Linux çekirdeği (konfigürasyona da bağlıdır) UMA sistemlerini sanki tek düğümden oluşan NUMA sistemleri gibi ele almaktadır.
7.7. Çok İşlemcili Sistemlerde Senkronizasyon Sorunları
Çok işlemcili ya da çok çekirdekli sistemlerde senkronizasyon bakımından iki önemli sorun kaynağı vardır:
Aynı bellek bölgesine erişimde oluşan sorunlar.

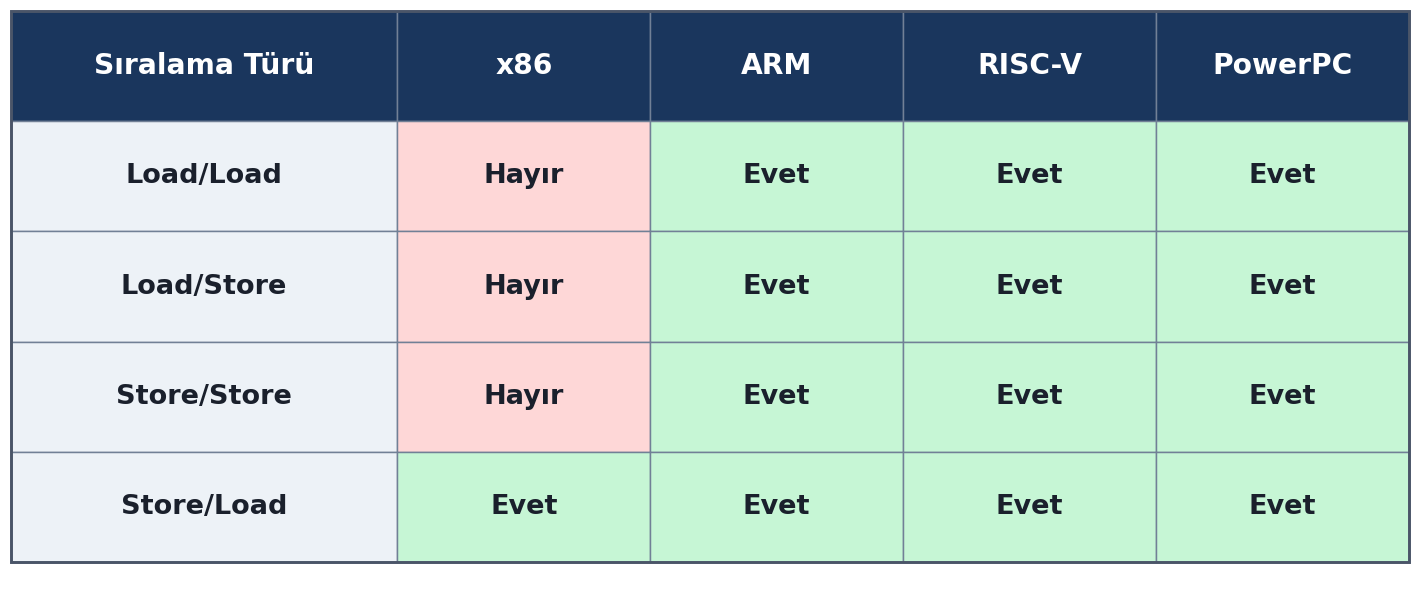

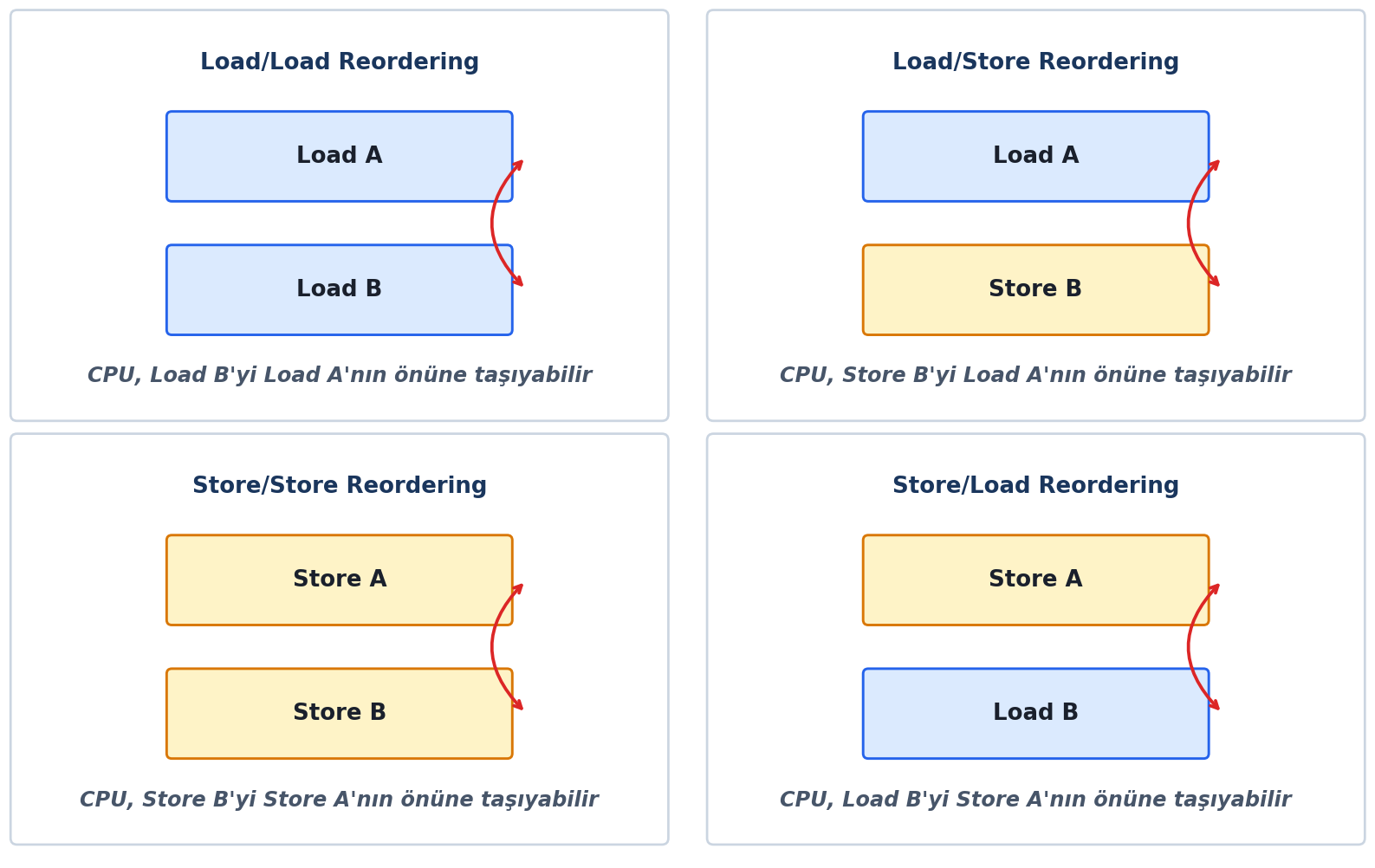

Komutların yer değiştirmesi (instruction reordering) nedeniyle oluşan sorunlar.
Birden fazla işlemci ya da çekirdeğin aynı global değişkeni tesadüfen aynı zamanda güncellemeye çalıştığını düşünelim. Ya da bir işlemci ya da çekirdek o global değişkeni güncellerken diğerinin onu okumaya çalıştığını düşünelim. Yukarıda biz modern sistemlerde bir işlemci ya da çekirdeğin belleğe erişirken zaten diğerlerini durdurduğunu belirtmiştik. Ancak Intel gibi bazı mimarilerde bu durdurma bazı durumlarda tüm makine komutu süresince yapılmamaktadır. Intel ve 64 bit ARM işlemcileri bazı koşullarda belleğe erişim yapan makine komutunu çalışırken veri yolunu birden fazla kez tutup bırakabilmektedir. Örneğin 32 bit Intel işlemcilerinde aslında işlemci fiziksel belleğe hep 32 bit genişliğinde erişmektedir. Bu işlemciler bellekten 1 byte bile okuyacak olsalar aslında 4 byte okuyup o 4 byte içerisinden o byte’ı ayrıştırmaktadır. İşte bu işlemcilerde eğer 4 byte’lık nesneler hizalanmamışsa makine komutunun başından sonuna kadar veri yolu tutulmamaktadır. Aşağıdaki gibi bir bellek içeriğinde işlemcinin 4’ün katlarına hizalanmamış olan yyyy byte’larına tek bir makine komutuyla yazmak istediğini varsayalım:
İşte bu biçimdeki hizalı olmayan erişimlerde işlemci makine komutunun sonuna kadar veri yolunu tutarak
diğer işlemcileri durdurmamaktadır. Performans artışını sağlamak için işlemci önce xxyy satırını
yazmakta, o sırada veri yolunu bırakmakta, sonra diğer yyxx satırını yazmaktadır. İşte tam bu sırada
diğer işlemci ya da çekirdek araya girerse buradaki hizalanmamış nesne içindeki değeri yanlış
okuyabilmektedir. Intel işlemcileri bunu yalnızca hizalanmamış veriler üzerinde yapmaktadır. Burada
hizalama demekle her nesnenin kendi uzunluğunun katlarında bulunması durumunu kastediyoruz. Örneğin
1 byte bir bilginin okunup yazılmasında anlattığımız çalışma sisteminde hiçbir sorun oluşmayacaktır:
Ya da aşağıdaki 2 byte’lık bilginin okunup yazılmasında da bir sorun oluşmayacaktır:
Ancak aşağıdaki 2 byte’lık bilginin okunup yazılmasında bir sorun oluşabilecektir:
Çünkü 32 bit Intel işlemcileri bellek okumalarını 4’ün katlarından dörder byte’lık verileri çekerek yapmaktadır. Benzer biçimde 64 bit Intel işlemcileri de 4’ün katları yerine 8’in katlarıyla okuma ve yazma yapmaktadır. Tabii bildiğiniz gibi C/C++ derleyicileri zaten default ayarlarında hizalama uygulamaktadır. Bu nedenle yukarıda bahsettiğimiz sorun genellikle ortaya çıkmayacaktır.
Intel gibi CISC tarzı işlemcilerde read-modify-write içeren makine komutları da vardır. Örneğin
INC mem makine komutu önce bellekteki değeri CPU içerisine çeker, artırımı orada yapıp sonucu
belleğe geri yazar. Read-modify-write komutları birden fazla işlemci ya da çekirdeğin bulunduğu
sistemlerde diğer işlemci ya da çekirdekler bağlamında atomik değildir.
Peki Intel’de hizalanmamış olan ya da read-modify-write içeren
makine komutlarında sistem programcısının ne yapması gerekir? İşte Intel işlemcilerini tasarlayanlar komutların önüne getirilebilen
1 byte’lık LOCK önek komutu bulundurmuşlardırhizalanmamış olan yukarıdaki
gibi durumlarda sistem programcısının ne yapması gerekir? İşte Intel işlemcilerini tasarlayanlar komutların
önüne getirilebilen 1 byte’lık LOCK önek komutu bulundurmuşlardır. Eğer erişim bu LOCK önekiyle
yapılırsa ilgili işlemci ya da çekirdek makine komutunun sonuna kadar veri yolunu (data bus) diğer
işlemciler ya da çekirdekler erişmesin diye tutmaktadır. Tabii C’de ve C++’ta biz makine komutlarını
doğrudan kullanamayız ancak sembolik makine dilinde yazılmış fonksiyonları çağırabiliriz ya da
derleyicilerin sunduğu inline assembly özelliği ile taşınabilir olmayan bir biçimde C/C++ kodları ile
makine kodlarını bir arada kullanabiliriz. Linux çekirdeğinde mümkün olduğunca gcc derleyicisinin
inline assembly özelliği kullanılmıştır.
32 bit ARM işlemcilerinde (ARM V7) zaten bellek erişimlerinin hizalanmış olması zorunludur. Aksi takdirde
işlemci exception oluşturmaktadır. Ancak daha sonra 64 bit ARM işlemcileri (ARM V8) de hizalanmamış
nesneler üzerinde exception oluşturmadan işlem yapabilir hale getirilmiştir. 64 bit ARM işlemcilerinde bu
durumu ortadan kaldırmak için Intel’in LOCK önekinin işlevinin bir bakıma benzerini yapan özel
LDREX (load exclusive) ve STREX (store exclusive) makine komutları bulunmaktadır.
Ayrıca ARMV8 ile ARM’a da bazı read-modify-write komutları da eklenmiştir.
7.8. Atomik İşlemler
Peki çok işlemcili ya da çok çekirdekli sistemlerde atomik işlem ne anlama gelmektedir? Bilindiği gibi atomik işlem demek “kesilmeden, bölünmeden, yani araya başka bir unsur girmeden tek parça halinde yapılan işlem” demektir. Şimdi şu soruyu soralım: Bir işlemci ya da çekirdekte çalışan makine komutları atomik midir? İşte bu durum işlemcilerde çeşitli unsurlara bağlı olarak değişebilmektedir. Yukarıda da belirttiğimiz gibi örneğin Intel ve ARM64 V8 işlemcilerinde hizalanmamış bellek bölgelerine yapılan erişimler atomik değildir. Çünkü bu işlemler yapılırken araya başka bir işlemci ya da çekirdek girip yapılan işlemi kararsız bir biçimde görebilmektedir. Çok işlemcili ya da çok çekirdekli sistemlerde atomiklik “bir işlem bir CPU’da yapılırken diğer CPU’ların da bu işlemin yan etkisini ya tamamen görmeleri ya da hiç görmemeleri” biçiminde tanımlanabilir. Peki yukarıdaki hizalanmamış bellek erişimleri dışında makine komutları bu yaptığımız tanıma göre atomik midir? Evet istisnai başka birkaç durum dışında makine komutları genel olarak atomiktir.
Yukarıda da belirttiğimiz gibi Intel gibi CISC işlemcilerinde doğrudan bellek üzerinde işlem yapan read-modfy-write makine komutları bulunmaktadır. Örneğin bu işlemcilerde aşağıdaki gibi tek bir makine komutuyla belli bir adresteki değer 1 artırılabilmektedir:
INC mem
Peki Intel ailesine ilişkin bir işlemcide bu işlem atomik midir? İşte bu tür işlemcilerde
read-modify-write biçiminde gerçekleştirilen işlemlerde ilgili bellek adresi hizalanmış olsa bile işlem
birden fazla işlemci ya da çekirdek söz konusu olduğunda atomik değildir. Biz atomikliği yukarıda “bir
işlemcinin ya da çekirdeğin yaptığı işlemi diğeri ya tam olarak görecek ya da görmeyecek” biçiminde
tanımlamıştık. Bu makine komutunu örneğin iki işlemci aynı zaman dilimi içerisinde yapmaya çalışırsa
birinin belleğe yazdığı artırılmış değer diğeri tarafından ezilebilmektedir. Bu durumda da bellekteki
değer iki kez değil sanki bir kez artırılmış gibi bir durum oluşabilmektedir. İşte bu tür durumlar
işlemcilerin makine komutu bitene kadar veri yolunu kilitlemesiyle ya da buna benzer bir mekanizmayla
engellenmektedir. Intel işlemcilerinde LOCK öneki bu işlemi yapmaktadır:
LOCK INC mem
Atomiklik ile komutların yer değiştirmesi (instruction reordering) kavramlarını birbirine karıştırmayınız. Komutların yer değiştirmesinde komutlar yine atomik olabilir. Ancak diğer bir işlemci ya da çekirdek bunları farklı sıralarda yapılmış gibi görebilmektedir.
Bizim C’de tek bir operatör ile gerçekleştirdiğimiz ifadeler atomik davranış bakımından hiçbir garanti oluşturmamaktadır. Örneğin:
++g_count;
Burada g_count değişkeni 1 artırılmıştır. Ancak bu işlem örneğin Intel x86 kodu üreten derleyiciler
tarafından tek bir makine komutuyla LOCK öneki getirilerek yapılmak zorunda değildir. RISC mimarisi
için kod üreten derleyicilerde ise bu tür işlemler zaten tek bir makine komutuyla yapılamamaktadır.
Örneğin Intel x86 derleyicileri yukarıdaki gibi C’de tek bir operatörden oluşan ifade için aşağıdaki gibi
üç makine komutu üretebilmektedir:
MOV reg, g_count
INC reg
MOV g_count, reg
Kaldı ki x86 kodu üreten bir derleyici bunun için tek bir makine komutu üretse bile komuta LOCK öneki
getirmedikten sonra yine birden fazla işlemci ya da çekirdeğin bulunduğu durumda atomiklik
sağlanamamaktadır:
INC count
Burada veri yolu LOCK önekiyle kilitlenmedikten sonra birden fazla işlemcinin bu komutu tesadüfen aynı
zaman diliminde çalıştırması sonucunda artırım değeri yanlış oluşabilecektir.
7.8.1. C’de Atomik Değişkenler
Aslında C’deki basit birtakım işlemler için derleyicinin atomik kod üretmesi çeşitli biçimlerde
sağlanabilmektedir. Örneğin C11 ile C’ye _Atomic(type) biçiminde tür belirleyicisi ve _Atomic
biçiminde tür niteleyicisi eklenmiştir. Eğer bir değişken bu _Atomic(type) tür belirleyicisi ya da
_Atomic tür niteleyicisi ile tanımlanırsa derleyici o değişkenle yapılan işlemlerin atomik yapılmasını
(örneğin LOCK önekleriyle yapılmasını) kendi sağlamaktadır. Örneğin:
_Atomic int g_count;
Yukarıda da belirttiğimiz gibi C11’de _Atomic tür niteleyicisinin yanı sıra _Atomic tür
belirleyicisi de bulunmaktadır. _Atomic tür belirleyicisi parantezli biçimde kullanılmaktadır.
Örneğin:
_Atomic(int) g_count;
C11 ile C’ye sokulan _Atomic niteleyicisi ve tür belirleyicisi isteğe bağlı (optional) bir
özelliktir. Derleyicilerin bunu desteklemesi zorunlu değildir. Derleyicinin bu özelliği destekleyip
desteklemediği derleme aşamasında __STDC_NO_ATOMICS__ önceden tanımlanmış sembolik sabitiyle
belirlenebilmektedir.
Artık biz ++g_count gibi bir işlemi yaptığımızda derleyici bunu yapacak atomik kodu kendisi
üretecektir. Ayrıca C11 ile eklenen <stdatomic.h> dosyasında aşağıdaki typedef bildirimleri de
bulunmaktadır:
typedef atomic_bool _Atomic _Bool;
typedef atomic_char _Atomic char;
typedef atomic_schar _Atomic signed char;
typedef atomic_uchar _Atomic unsigned char;
typedef atomic_short _Atomic short;
typedef atomic_ushort _Atomic unsigned short;
typedef atomic_int _Atomic int;
typedef atomic_uint _Atomic unsigned int;
typedef atomic_long _Atomic long;
typedef atomic_ulong _Atomic unsigned long;
typedef atomic_llong _Atomic long long;
typedef atomic_ullong _Atomic unsigned long long;
/* ... */
_Atomic tür niteleyicisi Microsoft C derleyicileri tarafından desteklenmemektedir. C11 standartlarına
göre _Atomic niteleyicisi gerçek sayı türleriyle, göstericilerle ve yapı türleriyle de
kullanılabilmektedir. Ancak derleyici atomikliği tek bir makine komutuyla sağlayamadığı durumda kendi
içerisindeki senkronizasyon nesnelerini de kullanabilmektedir. Derleyiciler arasında bu konuda işlevsel
farklılıklar ve birtakım kusurlar bulunabilmektedir.
Ayrıca C11’den daha eski zamanlarda da C derleyicileri atomik işlemler için built-in (ya da intrinsic
de denilmektedir) fonksiyonlar bulunduruyordu. Örneğin atomik işlemler gcc tarafından sağlanan built-in
__atomic_xxx önekli fonksiyonlar tarafından yapılabilmektedir. Microsoft derleyicileri de aynı amaçla
InterlockedXXX fonksiyonlarını bulundurmaktadır.
C++’ta da <atomic> başlık dosyası içerisinde tanımlanmış olan atomic isimli sınıf şablonu ile
atomik işlemler yapılabilmektedir. Örneğin:
atomic<int> count;
Ancak Linux çekirdeği yukarıda bahsettiğimiz _Atomic tür niteleyicisini ve gcc derleyicilerinin
sağladığı built-in __atomic_xxx fonksiyonlarını kullanmamaktadır. Bunun en önemli nedeni çekirdeğin
derleyicinin versiyonundan ve yeteneğinden bağımsız biçimde pek çok platformu destekleyecek biçimde
yazılmak istenmesidir. Atomik işlemler çekirdek içerisindeki fonksiyonlarla gerçekleştirilmektedir.
Çekirdek geliştirmesi yapan ve aygıt sürücü yazan sistem programcıları da bu mekanizmayı kullanmalıdır.
7.8.2. Linux Çekirdeğinde Atomik İşlemler
Linux çekirdeklerinde atomik işlemler atomic_t, atomic64_t ve atomic_long_t isimli türler
kullanılarak yapılmaktadır. Bu türler birer yapı belirtir. Bu yapılar include/linux/types.h içerisinde
şöyle tanımlanmıştır:
/* include/linux/types.h */
typedef struct {
int counter;
} atomic_t;
#ifdef CONFIG_64BIT
typedef struct {
s64 counter;
} atomic64_t;
#endif
typedef struct {
long counter;
} atomic_long_t;
Yeni çekirdeklere atomic_long_t türü de eklenmiştir. atomic_long_t` türü include/linux/atomic/atomic_long.h
dosyası içerisinde diğer türlerle typedef edilmiş durumdadır:
#ifdef CONFIG_64BIT
typedef atomic64_t atomic_long_t;
/* ... */
#else
typedef atomic_t atomic_long_t;
/* ... */
#endif
atomic_t türündeki atomik değişken int türünden, atomic64_t türündeki atomik değişken ise
long long türündendir. atomic_long_t türündeki atomik değişkenin türü de o sistemdeki long
türünün uzunluğuna bağlı olarak değişebilmektedir. Bu türlerin neden yapılarla sarmalandığını merak
edebilirsiniz. Bunun en önemli nedeni atomik işlemler yapan çekirdek fonksiyonlarına yanlışlıkla başka
bir türün parametre olarak geçilmesinin engellenmek istenmesidir. Örneğin eğer atomic_t türü int
olarak typedef edilseydi atomic_t türünden bir değişkene doğrudan int bir değer atanabilirdi.
Aynı zamanda bu atomik temsilin daha okunabilir olacağı düşünülmüştür. Örneğin:
atomic_t count;
count++; /* HATA: invalid operands to binary ++ */
count = count + 1; /* HATA: invalid operands to binary + */
Atomik türden bir nesneye pratik biçimde ilkdeğer vermek için makrolar bulundurulmuştur. Örneğin:
static atomic_t my_counter = ATOMIC_INIT(0);
static atomic64_t my_long_counter = ATOMIC64_INIT(1000);
static atomic_long_t my_platform_counter = ATOMIC_LONG_INIT(-1);
Bu makrolar aslında küme parantezleri oluşturup yapının counter elemanına değer atanmasını
sağlamaktadır. Örneğin ATOMIC_INIT makrosu şöyle tanımlanmıştır:
#define ATOMIC_INIT(i) { (i) }
Ancak yerel değişken söz konusu ise bu biçimde ilkdeğer verme atomikliği bozabilmektedir. Çünkü
derleyiciler yerel değişkenlere de makine komutlarıyla değer atamaktadır. Atomik değişkenlere daha sonra
değer atamak için atomic_set fonksiyonu kullanılmaktadır. Güncel çekirdeklerde atomic_set
fonksiyonu inline biçimde şöyle tanımlanmıştır:
static __always_inline void
atomic_set(atomic_t *v, int i)
{
instrument_atomic_write(v, sizeof(*v));
raw_atomic_set(v, i);
}
Görüldüğü gibi fonksiyonun birinci parametresi atomic_t türünden nesnenin adresini, ikinci parametresi
ise buna atanacak değeri almaktadır. Buradaki asıl işlem platforma göre değişebilen raw_atomic_set
tarafından yapılmaktadır. Fonksiyondaki instrument_atomic_write çağrısı çekirdek geliştirme süreci
için debug amaçlı bulunmaktadır. Normal olarak bu çağrı koddan çıkartılmaktadır. atomic64_t türü için
de atomic64_set isimli fonksiyon bulundurulmuştur:
static __always_inline void
atomic64_set(atomic64_t *v, s64 i)
{
instrument_atomic_write(v, sizeof(*v));
raw_atomic64_set(v, i);
}
Benzer biçimde atomic_long_t türü için de atomic_long_set fonksiyonu bulundurulmuştur:
static __always_inline void
atomic_long_set(atomic_long_t *v, long i)
{
instrument_atomic_write(v, sizeof(*v));
raw_atomic_long_set(v, i);
}
Şimdi atomic_set fonksiyonunun çağırdığı raw_atomic_set fonksiyonuna bakalım:
static __always_inline void
raw_atomic_set(atomic_t *v, int i)
{
arch_atomic_set(v, i);
}
Burada arch_atomic_set fonksiyonu işlemciye bağlı olarak değişebilecek asıl işlemi yapan
fonksiyondur. Derlemenin yapıldığı işlemci modeli neyse arch/<işlemci_türü>/include/asm/atomic.h
içerisindeki arch_atomic_set fonksiyonu çağrılmaktadır. arch_atomic_set bazı mimariler için
makro olarak bazı mimariler için inline fonksiyon olarak yazılmıştır. Örneğin Intel x86 işlemcileri için
arch/x86/include/asm/atomic.h içerisindeki bu fonksiyon şöyle yazılmıştır:
static __always_inline void arch_atomic_set(atomic_t *v, int i)
{
__WRITE_ONCE(v->counter, i);
}
Buradaki __WRITE_ONCE makrosu ise şöyle yazılmıştır:
#define __WRITE_ONCE(x, val) \
do { \
*(volatile typeof(x) *)&(x) = (val); \
} while (0)
Burada görüldüğü gibi erişim volatile olarak yapılmıştır. Yani yazma işleminin doğrudan bellek
erişimi ile yapılması istenmiştir. Yukarıdaki makroda aklınıza şu sorular gelebilir:
Nesne hizalanmamışsa yukarıdaki atama işlemi atomik olur mu?
volatileerişim, erişimin atomik yapılmasını garanti eder mi?
Nesne hizalanmamışsa yukarıdaki atama tek makine komutuyla yapılsa bile atomik olmaz. Ancak Linux
çekirdeğindeki tüm nesneler her zaman zaten hizalıdır. Yani bu garanti zaten vardır. Yukarıdaki
volatile erişim için gcc’nin tek makine komutu üreteceği de bilinmektedir. gcc volatile atama
işlemlerini her zaman tek makine komutuyla yapmaktadır. Ayrıca yukarıdaki işlemde ileride ele alacağımız
bir bellek bariyerinin kullanılmadığına dikkatinizi çekmek istiyoruz. Bellek bariyerleri bir grup makine
komutunun sıralamasını garanti etmek için kullanılmaktadır. Atomiklik ise bir işlemin araya girilmeden,
kesilmeden tek parça bir işlem olarak yapılması anlamına gelmektedir.
Yukarıdaki akış Linux çekirdeğinde çok karşılaşılan bir kalıptır. İşlemler işlemci bağımsız fonksiyonlar
çağrılarak yapılır. Ancak belli bir aşamadan sonra işlemciye ilişkin arch dizini içerisindeki
fonksiyonlar ya da makrolar devreye girer. Bazen yalnızca bazı işlemciler için özel işlemlerin yapılması
söz konusu olabilmektedir. Bu durumda ilgili fonksiyonlar ya da makrolar o işlemciler için yazılır,
diğerleri için de generic bir tanımlama yapılır. Bu tür kodlarda isminde “generic” geçen dosyalar
görürseniz şaşırmayınız. Bunlar adeta “geri kalan işlemcilerin hepsi için” anlamına gelmektedir. Atomik
fonksiyonlardaki çağırma dizgesi tipik olarak şöyledir:
atomic_xxx ---> raw_atomic_xxx ---> arch_atomic_xxx (işlemciye özgü fonksiyon ya da makro)
7.8.2.1. Atomik Okuma, Artırım ve Eksiltim Fonksiyonları
Atomik türlerden atomik biçimde değer okumak için read fonksiyonları kullanılmaktadır:
int atomic_read(const atomic_t *v);
s64 atomic64_read(const atomic64_t *v);
long atomic_long_read(const atomic_long_t *v);
Tabii bu değer okuma işlemi de tek bir işlemle yani başka bir işlemcinin araya girmesi engellenerek
yapılmaktadır. atomic_read fonksiyonu şöyle yazılmıştır:
static __always_inline int
atomic_read(const atomic_t *v)
{
instrument_atomic_read(v, sizeof(*v));
return raw_atomic_read(v);
}
Buradaki instrument_atomic_read fonksiyonu çekirdek geliştirmesi sırasında debug amaçlı
çağrılmaktadır. Normal çekirdek derlemelerinde bu çağrı koddan çıkartılmaktadır. raw_atomic_read
fonksiyonu şöyle tanımlanmıştır:
static __always_inline int
raw_atomic_read(const atomic_t *v)
{
return arch_atomic_read(v);
}
arch_atomic_read fonksiyonunun Intel x86 gerçekleştirimi şöyledir:
static __always_inline int arch_atomic_read(const atomic_t *v)
{
/*
* Note for KASAN: we deliberately don't use READ_ONCE_NOCHECK() here,
* it's non-inlined function that increases binary size and stack usage.
*/
return __READ_ONCE((v)->counter);
}
__READ_ONCE makrosu da şöyle oluşturulmuştur:
#define __READ_ONCE(x) (*(const volatile __unqual_scalar_typeof(x) *)&(x))
Burada değişkenin adresi alınarak bu adres volatile bir adrese dönüştürülmüş ve yukarıda
belirttiğimiz gibi volatile erişim yapılmıştır. Fonksiyonun kullanımına şöyle bir örnek
verebiliriz:
atomic_t g_counter = ATOMIC_INIT(100);
/* ... */
int value = atomic_read(&g_counter); /* atomik okuma */
Atomik artırımlar ve eksiltimler için şu fonksiyonlar bulundurulmuştur:
void atomic_inc(atomic_t *v); /* v++ */
void atomic_dec(atomic_t *v); /* v-- */
void atomic64_inc(atomic64_t *v);
void atomic64_dec(atomic64_t *v);
void atomic_long_inc(atomic_long_t *v);
void atomic_long_dec(atomic_long_t *v);
Bu fonksiyonlar artırımın atomik bir biçimde yapılmasını garanti etmektedir. Intel’de atomik bellek
artırımları LOCK öneki getirilmiş tek makine komutuyla yapılabilmektedir. Ancak 32 bitlik ARM gibi
RISC işlemcilerinde bu işlemler bir döngü içerisinde özel makine komutlarıyla yapılmaktadır.
atomic_inc fonksiyonu güncel çekirdeklerde şöyle yazılmıştır:
static __always_inline void
atomic_inc(atomic_t *v)
{
instrument_atomic_read_write(v, sizeof(*v));
raw_atomic_inc(v);
}
raw_atomic_inc fonksiyonu da şöyle yazılmıştır:
static __always_inline void
raw_atomic_inc(atomic_t *v)
{
#if defined(arch_atomic_inc)
arch_atomic_inc(v);
#else
raw_atomic_add(1, v);
#endif
}
Her mimaride 1 artırma yapan makine komutu olmadığı için yukarıdaki kodda bir kontrolün yapıldığını
görüyorsunuz. raw_atomic_add fonksiyonu da şöyle yazılmıştır:
static __always_inline void
raw_atomic_add(int i, atomic_t *v)
{
arch_atomic_add(i, v);
}
Burada artık işlemciye özgü fonksiyon çağrılmıştır. Intel x86 mimarisi için bu fonksiyon şöyledir:
static __always_inline void arch_atomic_add(int i, atomic_t *v)
{
asm_inline volatile(LOCK_PREFIX "addl %1, %0"
: "+m" (v->counter)
: "ir" (i) : "memory");
}
Makine komutunun önüne LOCK öneki getirilmiş olduğuna dikkat ediniz.
Artırma yapan atomik fonksiyonların artırılmış yeni değeri veren biçimleri de vardır:
int atomic_inc_return(atomic_t *v);
int atomic_dec_return(atomic_t *v);
s64 atomic64_inc_return(atomic64_t *v);
s64 atomic64_dec_return(atomic64_t *v);
long atomic_long_inc_return(atomic_long_t *v);
long atomic_long_dec_return(atomic_long_t *v);
Örneğin çekirdek kodlarında ya da aygıt sürücülerde aşağıdaki gibi bir referans sayacı oluşturulabilir:
struct my_object {
atomic_t refcount;
/* ... */
};
struct my_object *create_object(void)
{
struct my_object *obj;
obj = kzalloc(sizeof(*obj), GFP_KERNEL);
if (!obj)
return NULL;
atomic_set(&obj->refcount, 1);
return obj;
}
void get_object(struct my_object *obj)
{
atomic_inc(&obj->refcount);
/* ... */
}
void put_object(struct my_object *obj)
{
int new_count;
if (atomic_dec_return(&obj->refcount) == 0) {
/* kaynaklar boşaltılıyor */
}
/* ... */
}
Bellekteki atomik nesneye değer eklemek ve onun içerisindeki değeri eksiltmek için de şu fonksiyonlar bulundurulmuştur:
void atomic_add(int i, atomic_t *v); /* v += i */
void atomic_sub(int i, atomic_t *v); /* v -= i */
void atomic64_add(s64 a, atomic64_t *v);
void atomic64_sub(s64 a, atomic64_t *v);
void atomic_long_add(long i, atomic_long_t *v);
void atomic_long_sub(long i, atomic_long_t *v);
Bunların artırılmış ya da eksiltilmiş değerle geri dönen biçimleri de vardır:
int atomic_add_return(int i, atomic_t *v);
int atomic_sub_return(int i, atomic_t *v);
s64 atomic64_add_return(s64 a, atomic64_t *v);
s64 atomic64_sub_return(s64 a, atomic64_t *v);
long atomic_long_add_return(long i, atomic_long_t *v);
long atomic_long_sub_return(long i, atomic_long_t *v);
Artırım ve eksiltim işlemlerinde artırılmış ya da eksiltilmiş değerle değil de eski değerle geri dönen fetch’li biçimleri de vardır:
int atomic_fetch_add(int i, atomic_t *v);
int atomic_fetch_sub(int i, atomic_t *v);
s64 atomic64_fetch_add(s64 i, atomic64_t *v);
s64 atomic64_fetch_sub(s64 i, atomic64_t *v);
long atomic_long_fetch_add(long i, atomic_long_t *v);
long atomic_long_fetch_sub(long i, atomic_long_t *v);
Atomik işlemler için xchg fonksiyonları da bulunmaktadır:
int atomic_xchg(atomic_t *v, int new);
s64 atomic64_xchg(atomic64_t *v, s64 new);
long atomic_long_xchg(atomic_long_t *v, long new);
Bu fonksiyonlar read-modify-write denilen atama işlemini yapmaktadır. Yani bu fonksiyonlar atomik bir
biçimde bellekteki nesneye değer atayıp onun eski değerini geri döndürmektedir. atomic_xchg
fonksiyonu şöyle yazılmıştır:
static __always_inline int
atomic_xchg(atomic_t *v, int new)
{
kcsan_mb();
instrument_atomic_read_write(v, sizeof(*v));
return raw_atomic_xchg(v, new);
}
raw_atomic_xchg fonksiyonu da şöyle yazılmıştır:
static __always_inline int
raw_atomic_xchg(atomic_t *v, int new)
{
#if defined(arch_atomic_xchg)
return arch_atomic_xchg(v, new);
#elif defined(arch_atomic_xchg_relaxed)
int ret;
__atomic_pre_full_fence();
ret = arch_atomic_xchg_relaxed(v, new);
__atomic_post_full_fence();
return ret;
#else
return raw_xchg(&v->counter, new);
#endif
}
Buradaki arch_atomic_xchg fonksiyonu da Intel x86 işlemcileri için şöyle yazılmıştır:
static __always_inline int arch_atomic_xchg(atomic_t *v, int new)
{
return arch_xchg(&v->counter, new);
}
Bundan sonra da Intel’deki XCHG makine komutu kullanılarak işlem yapılmıştır.
ARM gibi RISC işlemcilerinde atomik işlemlerin nasıl yapıldığını izleyen paragraflarda açıklayacağız.
atomic_set fonksiyonlarının bir değer geri döndürmediğine, atomic_xchg fonksiyonlarının ise eski
değeri geri döndürdüğüne dikkat ediniz. Ayrıca atomic_xchg fonksiyonları işlemlerin başına ve sonuna
bellek bariyerleri de yerleştirmektedir. (Intel x86 işlemcilerinde XCHG makine komutu zaten atomiktir
yani LOCK uygulanmış gibidir. Dolayısıyla bu işlemcilerde bellek bariyerine gerek kalmamaktadır.)
Aslında çekirdekte atomik xchg fonksiyonunun dışında herhangi bir nesneye atomik değer atayan genel
bir xchg makrosu da bulundurulmuştur. Bu makronun birinci parametresi nesnenin bellek adresini,
ikinci parametresi ise ona aktarılacak değeri almaktadır. Makro atomik bir biçimde bu değeri nesneye
yerleştirirken onun önceki değerini de geri döndürmektedir:
#define xchg(ptr, new) /* arch-specific */
Bu genel makro herhangi bir temel tamsayı türüyle çalışabilmektedir.
7.8.2.2. Compare-Exchange (Compare-And-Swap) Fonksiyonları
Özellikle senkronizasyon nesnelerinin gerçekleştirilmesinde kullanılan, İngilizce genellikle compare-exchange ya da compare-and-swap (CAS) biçiminde ifade edilen önemli bir mekanizma vardır. İşlemciler bu mekanizmanın gerçekleştirilebilmesi için özel makine komutları bulundurmaktadır. Bu mekanizma Linux çekirdeğinde atomik fonksiyonlar biçiminde oluşturulmuştur:
int atomic_cmpxchg(atomic_t *v, int old, int new);
s64 atomic64_cmpxchg(atomic64_t *v, s64 old, s64 new);
long atomic_long_cmpxchg(long *v, long old, long new);
Ayrıca çekirdekte genel bir cmpxchg makrosu da bulunmaktadır. Bu genel makro herhangi bir temel
tamsayı türüyle çalışabilmektedir:
#define cmpxchg(ptr, old, new) /* ... */
Compare-exchange mekanizması şu işlemin yapılmasına yol açmaktadır: Eğer bellekteki bir nesne içerisinde bulunan değer benim belirttiğim değerle aynıysa o zaman onun yerine şu değeri yaz. Tabii bu işlem atomik bir biçimde yapılmaktadır. Örneğin bir nesne içerisinde 0 değeri bulunuyor olsun. Biz de bu mekanizmayla şu işlemi atomik olarak yapabiliriz: Eğer nesne içerisinde 0 varsa onu 1 yap. Burada bir koşulun yani karşılaştırmanın (compare) olduğuna dikkat ediniz. Bu örneğimizde nesne içerisinde 0 yoksa işlem başarısız olacaktır, ancak 0 varsa başarılı olacaktır. Buradaki karşılaştırma ve atama atomik bir biçimde yani tek bir işlemmiş gibi yapılmaktadır. Compare-exchange işleminin mantıksal temsili şöyle ifade edilebilir:
int cmpxchg(int *ptr, int old_val, int new_val) /* dikkat: bu temsili bir koddur */
{
int current = *ptr;
if (current == old_val)
*ptr = new_val; /* Eşitse güncelle */
return current; /* Eski değeri döndür */
}
Tabii tüm işlem aslında tek bir makine komutuyla kesilmeden yapılmaktadır. Fonksiyonların hedeflenen nesnenin önceki değeriyle geri döndüğüne dikkat ediniz.
Compare-exchange mekanizması senkronizasyon nesnelerinin gerçekleştiriminde kullanılan bir mekanizmadır. Örneğin manuel bir spinlock gerçekleştirimi yapacak olalım:
static atomic_t g_flag = ATOMIC_INIT(0);
/* ... */
preempt_disable();
while (atomic_read(&g_flag) == 1)
;
atomic_set(&g_flag, 1);
...
... <KRİTİK KOD BLOĞU>
...
atomic_set(&g_flag, 0);
preempt_enable();
Buradaki sorun g_flag değişkeni 0 ise onun 1 yapılması sırasında başka bir işlemcideki kodun açık
pencere bularak kritik kod bloğuna girebilmesidir:
while (atomic_read(&g_flag) == 1)
;
/* ---> DİKKAT: BURADA AÇIK BİR PENCERE VAR! */
atomic_set(&g_flag, 1);
İşte compare-exchange mekanizması bu pencerenin oluşumunu engellemektedir. Çünkü bu mekanizma atomik yürütülmektedir:
preempt_disable();
while (atomic_cmpxchg(&g_flag, 0, 1) != 0)
;
...
... <KRİTİK KOD BLOĞU>
...
atomic_set(&g_flag, 0);
preempt_enable();
Yukarıdaki döngüye dikkat ediniz. cmpxchg fonksiyonları nesnenin önceki değeriyle geri dönmektedir.
Buradaki spinlock gerçekleştirimini gerçeğine biraz daha benzetebiliriz:
typedef struct {
atomic_t lock;
} spinlock_t;
#define SPINLOCK_INIT {.lock = ATOMIC_INIT(0)}
static inline void spin_lock_init(spinlock_t *lock)
{
atomic_set(&lock->lock, 0);
}
static inline void spin_lock(spinlock_t *lock)
{
preempt_disable();
while (atomic_cmpxchg(&lock->lock, 0, 1) != 0) {
cpu_relax();
}
smp_mb();
}
static inline void spin_unlock(spinlock_t *lock)
{
smp_mb();
atomic_set(&lock->lock, 0);
preempt_enable();
}
static inline int spin_trylock(spinlock_t *lock)
{
preempt_disable();
if (atomic_cmpxchg(&lock->lock, 0, 1) == 0) {
smp_mb();
return 1;
}
preempt_enable();
return 0;
}
Bu gerçekleştirim biraz daha gerçeğe uygundur. smp_mb bariyer fonksiyonunu izleyen paragraflarda ele
alacağız. cpu_relax işlemi CPU’da bir duraklama yaratmaktadır. Bu sürekli dönme durumlarında CPU’nun
güç tüketimini azaltıcı bir etki yaratmaktadır. Intel x86 mimarisinde bu fonksiyon PAUSE makine
komutunu, ARM işlemcilerinde ise YIELD makine komutunu oluşturmaktadır. Eski sistemlerde NOP
komutları da benzer etkileri yaratabilmektedir.
Peki compare-exchange biçiminde bir mekanizma olmasaydı ne olurdu? İşte bu tür durumlarda çok işlemcili ya da çok çekirdekli sistemlerdeki senkronizasyon nesnelerinin gerçekleştirilmesi mümkün olmazdı. Compare-exchange işlemleri işlemcilerdeki özel makine komutlarıyla gerçekleştirilmektedir. Bu makine komutlarına sahip olmayan işlemcilerde bu mekanizma oluşturulamamaktadır.
Biz kitabımızda compare-exchange yerine compare-and-swap terimini ya da doğrudan CAS kısaltmasını da kullanacağız.
7.8.2.3. Koşullu Atomik İşlemler
Linux çekirdeğinde bir koşula bağlı olarak atomik artırma ve eksiltme gibi işlemleri yapan atomik
fonksiyonlar da vardır. atomic_add_unless fonksiyonu bir koşul sağlamadığında artırma yapmaktadır.
Fonksiyonun parametrik yapısı şöyledir:
bool atomic_add_unless(atomic_t *v, int a, int u);
Bu fonksiyon v içerisindeki değer u’ya eşit değilse v içerisindeki değeri a kadar
artırmaktadır. Fonksiyonun yaptığı işin temsili (pseudo) kodu şöyledir:
if (atomic_read(v) != u) {
atomic_add(a, v);
return 1; /* Başarılı */
}
return 0; /* Değer u idi, ekleme yapılmadı */
Tabii yukarıdaki kod yalnızca temsili bir koddur. Yukarıdaki işlemler başka bir işlemci araya girmeden atomik bir biçimde yapılmaktadır.
Örneğin çekirdek içerisinde belli bir sayaç belli bir değerden daha fazla artırılamayacak olsun. Bu işlem
atomic_add_unless fonksiyonu ile kolay bir biçimde yapılabilir:
#define MAX_CONNECTIONS 1000
static atomic_t connection_count = ATOMIC_INIT(0);
int try_new_connection(void)
{
/* 1000'e ulaşmadıysa artır */
if (!atomic_add_unless(&connection_count, 1, MAX_CONNECTIONS)) {
printk(KERN_WARNING "Max connections reached!\n");
return -EBUSY;
}
return 0;
}
Burada görüldüğü gibi sayaç değeri 1000 değilse 1 artırılmaktadır. Eğer sayaç değeri 1000’e gelmişse artırım yapılmamakta ve fonksiyon 0 değeri ile geri dönmektedir. Bu fonksiyonun koşullu biçimde 1 artıran biçimi de vardır:
bool atomic_inc_not_zero(atomic_t *v);
Bu fonksiyonun temsili (pseudo) kodu da şöyledir:
if (atomic_read(v) != 0) {
atomic_inc(v);
return 1; /* Başarılı */
}
return 0; /* Değer 0 idi, artırma yapılmadı */
7.8.2.4. Test-And-Set Atomik İşlemleri
Çekirdekte atomik türlerle test-and-set işlemlerini yapan bir grup fonksiyon da bulunmaktadır. Bu işlemler de yine işlemcilerin bulundurduğu özel makine komutlarıyla yapılabilmektedir:
int atomic_dec_and_test(atomic_t *v);
int atomic_inc_and_test(atomic_t *v);
int atomic_sub_and_test(int i, atomic_t *v);
int atomic_add_negative(int i, atomic_t *v);
atomic_dec_and_test fonksiyonu atomik değişkendeki değeri 1 eksiltir ve sonucun 0 olup olmadığına
bakar. Eğer değer 0 olmuşsa 1, olmamışsa 0 geri döndürmektedir. atomic_inc_and_test fonksiyonu ise
atomik değişkendeki değeri 1 artırır, eğer artırılmış değer sıfırsa 1, sıfır değilse 0 geri döndürür.
Bu fonksiyon negatif değerden sıfıra geçişi tespit etmek için kullanılmaktadır. atomic_sub_and_test
değişkendeki değeri belli miktarda eksiltip sonucun 0 olup olmadığına bakmaktadır. Eğer eksiltilmiş
değer 0 ise fonksiyon 1 değerine, değilse 0 değerine geri dönmektedir. atomic_add_negative
fonksiyonu ise atomik değişkene belli bir değeri ekleyip sonucun hâlâ negatif olup olmadığına
bakmaktadır. Eğer sonuç negatifse fonksiyon 1 değerine, negatif değilse 0 değerine geri dönmektedir.
7.8.2.5. Atomik Bit İşlemleri
Linux çekirdeklerinde atomik bir biçimde bir nesnenin bitleri üzerinde işlem yapan fonksiyonlar da
bulundurulmuştur. Bu fonksiyonlar ilgili işlemcideki özel makine komutlarını kullanmaktadır. Bu işlemler
read-modify-write biçimindedir. Intel işlemcilerinin bellek üzerinde doğrudan bit işlemlerini yapan
makine komutlarına sahip olduğunu anımsayınız. Intel işlemcilerinde bu makine komutlarının başına LOCK
öneki getirilmesi yeterli olmaktadır. Ancak ARM gibi RISC işlemcilerinde bu tür işlemler izleyen
paragraflarda açıklayacağız gibi özel load/store komutlarını kullanarak bir döngü ile yapılabilmektedir.
Atomik bit işlemleri için güncel çekirdeklerde farklı mimarilerde farklı inline fonksiyonlar ya da
makrolar bulundurulmuştur. Bu fonksiyonların ya da makroların parametrik yapıları şöyledir:
void set_bit(int nr, volatile unsigned long *addr);
void clear_bit(int nr, volatile unsigned long *addr);
void change_bit(int nr, volatile unsigned long *addr);
int test_and_set_bit(int nr, volatile unsigned long *addr);
int test_and_clear_bit(int nr, volatile unsigned long *addr);
int test_and_change_bit(int nr, volatile unsigned long *addr);
int test_bit(int nr, const volatile unsigned long *addr);
Örneğin set_bit işlemi aşağıdaki fonksiyon ile yapılmaktadır:
static __always_inline void set_bit(long nr, volatile unsigned long *addr)
{
instrument_atomic_write(addr + BIT_WORD(nr), sizeof(long));
arch_set_bit(nr, addr);
}
Burada asıl işlemin arch_set_bit tarafından yapıldığını görüyorsunuz. Bu fonksiyon da çeşitli
işlemciler için ayrı ayrı yazılmıştır. Tabii daha önceden belirttiğimiz gibi bir grup işlemci aynı
özelliğe sahipse bunların generic biçimleri de vardır. Intel x86 işlemcileri için buradaki
arch_set_bit fonksiyonu şöyle yazılmıştır:
static __always_inline void
arch_set_bit(long nr, volatile unsigned long *addr)
{
if (__builtin_constant_p(nr)) {
asm_inline volatile(LOCK_PREFIX "orb %b1,%0"
: CONST_MASK_ADDR(nr, addr)
: "iq" (CONST_MASK(nr))
: "memory");
} else {
asm_inline volatile(LOCK_PREFIX __ASM_SIZE(bts) " %1,%0"
: : RLONG_ADDR(addr), "Ir" (nr) : "memory");
}
}
Burada inline assembly sentaksıyla doğrudan bellek üzerinde LOCK öneki kullanılarak bit set işlemi
yapılmıştır.
Yukarıdaki atomik bit fonksiyonlarının parametrelerinin unsigned long * türünden olduğuna dikkat
ediniz. Her ne kadar parametreler bu türdense de bu fonksiyonlar unsigned int türü için de tür
dönüştürmesi uygulanarak kullanılabilir.
Şimdi de bu fonksiyonların işlevlerini açıklayalım. set_bit fonksiyonu bir nesnenin diğer bitlerine
dokunmadan belli bir bitini atomik bir biçimde 1 yapmak için, clear_bit fonksiyonu 0 yapmak için
kullanılmaktadır. change_bit fonksiyonu ise yine atomik bir biçimde nesnenin diğer bitlerine
dokunmadan belli bir bitini 1 ise 0, 0 ise 1 yapmaktadır.
test_and_xxx fonksiyonları işlemi yapmakla birlikte ilgili bitin eski durumunu da geri
döndürmektedir. Örneğin test_and_set_bit fonksiyonu diğer bitlere dokunmadan belli bir biti atomik
olarak set eder ve eski değeri geri döndürür. Bu fonksiyonu compare-exchange fonksiyonuna
benzetebilirsiniz. Yani bu fonksiyon adeta ilgili bitteki değer 0 ise onu 1 yapmaktadır. Tabii yukarıda
da belirttiğimiz gibi genellikle bu işlemler için işlemcinin özel makine komutlarından faydalanılmaktadır.
Bu makine komutlarının içsel işleyişleri farklı olabilmektedir. test_and_clear_bit ve
test_and_change_bit fonksiyonları da benzer biçimde eski değeri geri döndürmektedir. test_bit
fonksiyonu ise belli bir bitin durumunu atomik bir biçimde elde etmek için kullanılmaktadır. Aşağıda bu
fonksiyonların işlevleri tablo biçiminde verilmiştir:
Atomik bit fonksiyonları bit maskelerinden oluşan bayraklı nesnelerdeki bit bayraklarını set ya da clear etmek için kullanılmaktadır. Örneğin:
unsigned long *flags_addr = /* bellek tabanlı aygıt adresi */;
/* Flag bit pozisyonları */
#define FLAG_DEVICE_READY 0
#define FLAG_DMA_ENABLED 1
#define FLAG_INTERRUPT_ENABLED 2
#define FLAG_LOW_POWER_MODE 3
#define FLAG_ERROR_STATE 4
/* Flag'leri ayarla */
void device_init(void)
{
set_bit(FLAG_DEVICE_READY, flags_addr); /* Aygıtı hazır olarak işaretle */
set_bit(FLAG_DMA_ENABLED, flags_addr); /* DMA'yı etkinleştir */
}
/* Flag kontrolü */
int is_device_ready(void)
{
return test_bit(FLAG_DEVICE_READY, flags_addr);
}
/* Flag temizle */
void disable_dma(void)
{
clear_bit(FLAG_DMA_ENABLED, flags_addr);
}
/* Flag tersine çevir */
void toggle_interrupt(void)
{
change_bit(FLAG_INTERRUPT_ENABLED, flags_addr);
}
Burada bir aygıtı programlayan bazı fonksiyonlar bulunmaktadır. Aygıtın çeşitli bitleri çeşitli durumları temsil etmektedir. Tabii bu aygıta bellek tabanlı (memory mapped) biçimde erişilmektedir. Yukarıdaki fonksiyonlar da bu aygıtın çeşitli bitleriyle atomik işlemler yapmaktadır.
test_and_xxxx fonksiyonları genellikle bitleri kilit olarak ele alındığı spinlock işlemlerinde
kullanılmaktadır. Örneğin:
#define LOCK_BIT 0
static unsigned long lock_word = 0;
void my_lock(void)
{
/* Bit 0 set olana kadar dene */
preempt_disable();
while (test_and_set_bit(LOCK_BIT, &lock_word)) { /* spin işlemi */
cpu_relax();
}
preempt_enable();
/* Kilit alındı */
}
void my_unlock(void)
{
/* Bit 0'ı temizle */
clear_bit(LOCK_BIT, &lock_word);
}
Burada my_lock fonksiyonu belli bir bit üzerinde o bit 1 olduğu sürece spin yaparak beklemektedir.
7.8.3. ARM Mimarilerinde Atomik İşlemler
Intel x86 mimarisi temel olarak CISC tarzı bir mimaridir. CISC mimarilerinde doğrudan bellek üzerinde ve
yazmaçla bellek üzerinde işlemler yapan makine komutları bulunabilmektedir. Böylece zaten bazı işlemler
tek bir makine komutuyla yapılabilmektedir. Daha önceden de belirttiğimiz gibi Intel x86 mimarisinde bu
biçimdeki makine komutları çok işlemcili ya da çekirdekli ortamlarda atomik değildir. Biz bu atomikliği
sağlamak için komutların başına LOCK önekinin getirildiğini belirtmiştik. Böylece örneğin Intel x86
mimarisinde bellekteki bir nesnenin çok işlemcili ya da çok çekirdekli sistemlerde atomik bir
artırılması aşağıdaki gibi sağlanabiliyordu:
LOCK ADD [mem_addr], 1
Ancak ARM gibi RISC tarzı işlemcilerde doğrudan bellek üzerinde bu biçimde işlemler yapabilen makine
komutları yoktur. ARM işlemcilerinde ADD [mem_addr], 1 işlemi tipik olarak şöyle yapılmaktadır:
LDR R0, =mem_addr
LDR R1, [R0]
ADD R2, R1, #1
STR R2, [R0]
ARM işlemcilerinde genellikle bellek erişimleri doğrudan değil yazmaç indekslemesiyle yapılmaktadır. ARM
gibi RISC işlemcilerinde LOAD ve STORE gibi isimlere sahip bellekten yazmaçlara, yazmaçlardan
belleğe aktarım yapan makine komutları vardır. Ancak tüm aritmetik ve bitsel işlemler yazmaçlar üzerinde
yapılmaktadır. RISC işlemcilerinde genel olarak LOAD ve STORE dışındaki komutların üç
operand’lı olduğunu kursumuzun giriş kısımlarında belirtmiştik. İşte ARM işlemcilerinde bu tür işlemler
tek makine komutuyla yapılamadığı için ne tek çekirdekli sistemlerde ne de çok çekirdekli sistemlerde
atomiklik yukarıdaki biçimle sağlanamamaktadır. Ancak ARM işlemcileri 8.1 versiyonuyla birlikte
Intel’deki gibi bellek üzerinde atomik işlemler yapabilen makine komutlarına sahip olmuştur. Fakat bu
makine komutları ancak 64 bit yeni ARM işlemcilerinde kullanılabilmektedir. ARM V8.1 öncesinde atomik
işlemler LDREX ve STREX makine komutlarıyla bir döngü oluşturularak sağlanıyordu.
7.8.3.1. ARM’daki LDREX, STREX ve Exclusive Monitor Mekanizması
ARM işlemcilerinde LDREX özel komutu bellekten yazmaca yükleme yaparken aynı zamanda işlemci
içerisinde exclusive monitor denilen bir bayrağı da set etmektedir. Örneğin:
LDR R0, =mem_addr
LDREX R1, [R0]
Burada işlemci içerisindeki exclusive monitor set edilmiş, aynı zamanda hangi bellek adresinin (daha doğrusu hangi bellek bloğunun) izlendiği de kaydedilmiştir. Bu durumun reset edilmesi temel olarak iki makine komutuyla sağlanır:
STREX
CLREX
CLREX hiçbir bellek erişimi yapmadan doğrudan bayrağı reset eder. STREX ise, başarılı olsun ya
da olmasın, çalıştıktan sonra bayrağı her zaman reset eder; bu nedenle başarısız bir STREX’ten sonra
yapılacak yeni deneme STREX’ten değil, LDREX’ten itibaren baştan başlatılmalıdır. (Exception
alınması gibi durumlarda da bayrağın reset edilmesi beklenir, ama bu mimari olarak kesin garanti
edilmediğinden işletim sistemleri böyle durumlarda genellikle açıkça CLREX çalıştırır.)
Ancak burada dikkat edilmesi gereken önemli bir nokta var: LDREX bayrağı toggle etmez, yani bayrak
zaten set durumdaysa onu reset edip sonra tekrar set etmek gibi bir davranışı yoktur; LDREX her
çalıştığında bayrağı (yeniden) set eder ve hangi adresi izlediğini de günceller. Bu da şu soruyu akla
getirir: biz bir çekirdekte LDREX ile bayrağı set ettiğimizde, başka bir çekirdek kendi
LDREX’ini çalıştırdığında bizim bayrağımız bundan etkilenir mi? Cevap hayırdır. LDREX sadece bir
okuma (LOAD) işlemidir; başka bir çekirdeğin LDREX çalıştırması bizim bayrağımızı reset etmez.
Bayrağı reset eden şey okuma değil, yazmadır (STORE): eğer başka bir çekirdek (veya DMA gibi bellek
erişimi yapan başka bir birim) bizim izlediğimiz bellek bloğuna bir yazma yaparsa, ancak o zaman
exclusive monitor durumumuz reset edilir. Dolayısıyla exclusive monitor, adresten bağımsız, sadece
işlemci başına bir bayrak olarak düşünülmemelidir; her çekirdeğin bayrağı hangi adresi/bloğu izlediği
bilgisini de taşır ve invalidation bu bilgiye bağlı olarak gerçekleşir. (Aynı çekirdek üzerinde, STREX
yapmadan art arda farklı adreslere LDREX çağrılırsa, bayrak tek bir kayıt tuttuğu için önceki adrese
ait izleme bilgisinin üzerine yazılır; bu bir bakıma reset gibi görünür ama nedeni adresin önemsiz
olması değil, bayrağın çekirdek başına yalnızca bir kayıt tutabilmesidir.)
STREX komutu bayrak set durumdaysa ve yazılacak adres LDREX’te izlenen adresle eşleşiyorsa
STORE işlemini yapmakta ve işlemin başarısını da bize vermektedir. STREX makine komutu şöyle
kullanılmaktadır:
LDR R0, =mem_addr
LDREX R1, [R0]
ADD R2, R1, #1
STREX R3, R2, [R0]
STREX makine komutundaki birinci operand (örneğimizdeki R3) işlemin başarısını belirtmektedir.
Eğer bu birinci operand 0 olarak yüklenirse işlem başarılıdır ve yazma yapılmıştır. Eğer bu birinci
operand 1 ile yüklenirse işlem başarısızdır, yani yazma yapılamamıştır. Başka bir deyişle komutun
birinci operandı (örneğimizdeki R3 yazmacı) komutun yazma yapıp yapmadığını belirtmektedir. İşte
eğer yazma yapılamamışsa bir döngü içerisinde bu işlem başarılana kadar deneme yapılmalıdır. Bu döngüyü
şöyle oluşturabiliriz:
LDR R0, =mem_addr
REPEAT:
LDREX R1, [R0]
ADD R2, R1, #1
STREX R3, R2, [R0]
CMP R3, #0
BNE REPEAT
STREX komutunun, başarılı olsun ya da olmasın, monitör bayrağını her zaman reset ettiğine dikkat
ediniz. Yani hem yazma başarılı olduğunda hem de başarısız olduğunda bayrak reset edilmiş olur; bu
yüzden başarısız durumda döngü STREX’ten değil, LDREX’ten itibaren tekrar başlatılır.
7.8.3.2. ARM V8.1 ile Gelen Atomik Makine Komutları
Peki yukarıdaki döngü etkin bir çalışma sağlamakta mıdır? Düşük ve orta çekirdek sayılarında bu biçimde
yürütme dikkate değer bir performans sorunu yaşatmıyordu. Ancak çekirdek sayısı arttıkça, sürekli
tekrarlanan LDREX/STREX denemelerinin getirdiği ek coherency trafiği nedeniyle performansın
etkilendiği görülmüştür. Bu nedenle ARM işlemcileri 8.1 versiyonuyla birlikte read-modify-write
işlemini kendi içerisinde yapan Intel mimarisine benzer atomik makine komutlarını da komut kümesine
eklemiştir. Bunların listesi şöyledir:
/* Atomic ADD */
LDADD Xs, Xt, [Xn|SP] // *Xn += Xs, return old value to Xt
LDADDA Xs, Xt, [Xn|SP] // + Acquire
LDADDL Xs, Xt, [Xn|SP] // + Release
LDADDAL Xs, Xt, [Xn|SP] // + Acquire + Release
/* Atomic SET (OR) */
LDSET Xs, Xt, [Xn|SP] // *Xn |= Xs
/* Atomic CLR (AND NOT) */
LDCLR Xs, Xt, [Xn|SP] // *Xn &= ~Xs
/* Atomic XOR */
LDEOR Xs, Xt, [Xn|SP] // *Xn ^= Xs
/* Atomic SWAP */
SWP Xs, Xt, [Xn|SP] // swap *Xn and Xs
SWPA Xs, Xt, [Xn|SP] // + Acquire
SWPL Xs, Xt, [Xn|SP] // + Release
SWPAL Xs, Xt, [Xn|SP] // + Acquire + Release
/* Compare-and-Swap */
CAS Xs, Xt, [Xn|SP] // if (*Xn == Xs) *Xn = Xt
CASA Xs, Xt, [Xn|SP] // + Acquire
CASL Xs, Xt, [Xn|SP] // + Release
CASAL Xs, Xt, [Xn|SP] // + Acquire + Release
/* Byte/Halfword/Word variants */
LDADDB, LDADDH, LDADDW
CASB, CASH, CAS
Bu komutlar için Intel’de olduğu gibi LOCK benzeri bir önek kullanılmamaktadır. Bu komutların hepsi
çok çekirdekli sistemlerde atomiktir.
7.9. Komutların Yer Değiştirmesi
İşlemciler biri diğerini etkilemeyen makine komutlarının sırasını değiştirerek çalıştırabilmektedir. Örneğin:
LOAD reg1, [mem1]
LOAD reg2, [mem2]
Burada belleğin iki farklı bölgesindeki değerler işlemcinin farklı iki yazmacına çekilmiştir. Bu makine komutlarının hangisinin önce yapıldığı sonuç üzerinde etkili olmayacaktır. İşte modern işlemciler kodun çalışmasını hızlandırmak için bu komutları derleyicinin yazdığı sırada değil farklı sıralarda yapabilmektedir. Bu duruma İngilizce out of order execution denilmektedir. Örneğin yukarıdaki makine komutları işlemci tarafından aşağıdaki sırada da yapılabilecektir:
LOAD reg2, [mem2]
LOAD reg1, [mem1]
Tabii işlemciler birbirleriyle ilişkili olan makine komutlarının sırasını değiştirmezler. Örneğin:
LOAD reg1, [mem]
LOAD reg2, reg1
Ya da örneğin:
LOAD [mem], reg1
LOAD reg2, [mem]
Bu makine komutlarının yer değiştirmesi programın yanlış çalışmasına yol açacağından işlemci bunları yer değiştirmez. Ancak maalesef birden fazla CPU ya da çekirdek söz konusu olduğunda diğer çekirdekler birbirine bağlı bazı işlemleri bile farklı sıralarda görebilmektedir. Komutların yer değiştirmesinin gözlemlenebilir etkisi çok işlemcili ya da çok çekirdekli sistemlerde ortaya çıkmaktadır. Bu konunun ayrıntılarını bellek bariyerleri (memory barriers) konusu içerisinde ele alacağız.
Burada “mademki çalışan kodu etkilemiyor o zaman sorun nerede?”*” diye düşünebilirsiniz. Ancak işte birden fazla işlemci ya da çekirdeğin bulunduğu sistemlerde bu komut yer değiştirmesi (daha doğru bir ifadeyle görünürlüğün yer değiştirmesi) bazı sorunlara yol açabilmektedir.
İşlemcilerin komutları farklı sıralarda yapıyormuş gibi görünmesinin nedenlerinden biri boru hattı (pipeline) mekanizmasıdır. İşlemci komutları boru hattı kuyruğuna göndermekte, bu kuyrukta işlemler daha küçük evrelere (phases) ayrılmakta ve bu evreler mümkün olduğu kadar eşzamanlı biçimde yapılmaktadır. Ancak salt bu evrelere ayırma işlemi tek başına komutların bitirme sırasını değiştirmez; basit, tek yola sahip bir boru hattında komutlar girdikleri sırayla çıkar. Bitirme sırasının değişmesi, genellikle boru hattına eklenen ek mekanizmalardan kaynaklanır: örneğin çarpma veya bölme gibi işlemler için ayrı ve daha gecikmeli yürütme birimleri bulunması ya da işlemcinin operandı hazır olan komutu, önündeki bekleyen bir komutu atlayarak çalıştırdığı gerçek sıra-dışı yürütme (out-of-order execution) mekanizmasıdır. Bu durumda önce kuyruğa gönderilen bir makine komutu, sonra gönderilen başka bir komuttan daha sonra işlemini bitirebilir. İşlemcilerin boru hattı mekanizması oldukça ilginç ve detaylı bir mekanizmadır. Biz burada bu mekanizmanın ayrıntıları üzerinde durmayacağız. Ancak bütün bunların bir sonucu olarak, aynı çekirdek içinde birbirleriyle ilişkili olmayan makine komutları sanki farklı sıralarda yapılıyormuş gibi bir etki oluşabilmektedir.
Çok işlemcili ya da çok çekirdekli sistemlerde ise, birbirleriyle ilişkili (bağımlı) komutların bile diğer çekirdekler tarafından farklı sırada görünmesi söz konusu olabilir. Bunun nedeni boru hattı mekanizması değildir; tamamen ayrı ve daha önemli bir konudur. Her çekirdek, belleğe yazma işlemini hemen tamamlamak yerine önce kendi yazma tamponuna (store buffer) yazar, tampon arka planda cache’e ve oradan da önbellek tutarlılık (cache coherency) protokolü üzerinden diğer çekirdeklere yansıtır. Eğer işlemci mimarisi zayıf bellek tutarlılık modeli (weak memory consistency model) kullanıyorsa, bu tamponun yansıtılma sırası program sırasıyla aynı olmak zorunda değildir; dolayısıyla bir çekirdeğin ardışık iki yazması, başka bir çekirdeğe ters sırada görünebilir.
İşlemciler komutları evrelere bölüp çalıştırırken genel olarak her cycle’da bir evreyi çalıştırmaktadır. Böylece her cycle’da boru hattında sonraki komutların evreleri de yapılmaktadır. Bu durum özellikle basit, tek yola sahip RISC işlemcilerinde, hazard oluşmadığı sürece her cycle’da bir makine komutunun tamamlanmasını sağlayabilmektedir.
Ayrıca işlemciler daha karmaşık komutları kendi içerisinde de parçalara ayırabilmektedir. Bunlara da işlemci terminolojisinde genel olarak mikrokod (microcode) denilmektedir. Mikrokodları işlemcinin kendi içindeki yazılımı gibi de düşünebilirsiniz. Örneğin aşağıdaki gibi bir makine komutu söz konusu olsun:
ADD R1, R2
Bu komut işlemci tarafından alt işlemlere ayrılmaktadır. Örneğin:
R1’i oku
R2’yi oku
ALU’da topla
Sonucu R1’e yaz
Mikrokodlar daha çok CISC işlemcilerine özgüdür. RISC işlemcileri komutları mikrokodlara bölerek işlem yapmaz; tek bir lojik devreyle bütünsel bir biçimde işlemleri yapar. Tabii bu sırada komutlar evrelere ayrılarak yukarıda belirttiğimiz gibi kendi içlerinde pipeline mekanizması eşliğinde çalıştırılmaktadır.
Konuyu derinleştirmeden önce bazı önemli terimlerin ne anlam ifade ettiğini açıklayalım:
Modern işlemcilerde işlemlerin “programdaki sırası”, “çalışma sırası” ve “görünürlük sırası” farklı olabilmektedir. Örneğin:
data = 42;
ready = 1;
Burada STORE işlemleri birbirinden farklı yerlere yapıldığı için işlemci bunları değişik sırada
yapabilmekte ya da farklı işlemciler ve çekirdekler bunları farklı sıralarda yapılıyormuş gibi
görebilmektedir. Yani burada diğer bir işlemci ya da çekirdek ready değerini 1 olarak gördüğünde
data değerinin o anda 42 olması zorunlu değildir.
Ancak maalesef birden fazla işlemci ya da çekirdeğin bulunduğu sistemlerde birbirleri ile ilişkili
komutları bile başka çekirdekler değişik sırada yapılıyormuş gibi görebilmektedir. Örneğin a ve
b’nin önceki değerleri 0 olsun. Bir işlemci ya da çekirdekte aşağıdaki işlemlerin yapıldığını
varsayalım:
a = 1;
b = a;
Diğer bir işlemci ya da çekirdek b’de 1 gördüğü halde a’da 0 görebilmektedir.
İşlemcilerin birbirinden bağımsız LOAD/STORE komutları için kendi içlerinde uyguladıkları dört
farklı çalıştırma sıralaması (execution reordering) vardır: Load/Load, Load/Store, Store/Store ve
Store/Load.
Yukarıdaki dört yer değiştirme her türlü işlemci tarafından uygulanmamaktadır. Örneğin Intel işlemcileri yalnızca Store/Load işlemlerinin yerlerini değiştirebilmektedir. Diğer işlemlerde yer değiştirme yapmamaktadır. Ancak genel olarak RISC işlemcileri yukarıdaki dört yer değiştirmeyi de yapabilmektedir. Aşağıda bazı yaygın işlemcilerin hangi yer değiştirmeleri yaptığını tablo biçiminde veriyoruz:
Genel olarak diğer işlemciler söz konusu olduğunda görünürlük sıralaması üç biçimde olabilmektedir:
Sequential Consistency (SC): Bu modelde komutlar her işlemci ya da çekirdekte program sırasında gözükür.
Total Store Order (TSO): Bu modelde yalnızca Store/Load program sırası değiştirilebilmekte ve diğer işlemci ya da çekirdekler yalnızca Store/Load işlemlerini farklı sıralarda yapılıyormuş gibi görebilmektedir. Intel x86 işlemci ailesi bu modeli kullanmaktadır.
Relaxed (Weak) Memory Ordering: Bu modelde yukarıda belirttiğimiz dört grup işlemin de program sırası değiştirilebilmektedir. Diğer işlemciler ve çekirdekler bunları farklı sıralarda görebilmektedir. ARM, RISC-V, PowerPC gibi işlemciler bu modeli kullanmaktadır.
Komutların yer değiştirmesi aslında derleyici tarafından da yapılan bir optimizasyon etkinliğidir. Derleyiciler de komutlar daha hızlı çalışsın diye birbirleriyle ilişkisi olmayan makine komutlarının yerlerini değiştirebilmektedir. Ancak senkronizasyon sorunlarını oluşturan ana unsur derleyiciden ziyade işlemci tarafından yapılan komut yer değiştirmesidir. Zaten bildiğiniz gibi derleyiciler optimizasyon aşamasında programcının yazdığı deyimleri de eğer mümkünse elimine edebilmektedir. Örneğin:
a = 10;
a = 20;
Burada derleyici a = 10 deyimini tamamen elimine edebilir. Çünkü bu deyim kaldırıldığında programın
gözlemlenebilir davranışında bir değişiklik oluşmayacaktır. Ancak işlemciler böyle bir eliminasyonu
yapmazlar. İşlemciler yalnızca komut çalıştırması sırasında basit birtakım iyileştirmeler yapabilmektedir.
7.10. Bellek Bariyerleri
Bellek bariyerleri (memory barriers) bir işlem yapılmadan önce diğer işlemlerin yapılmış olduğunu garanti etmek amacıyla oluşturulan mekanizmalardır. Bellek bariyerleri uygun yerlerde kullanılmazsa çok işlemcili ya da çok çekirdekli sistemlerde çalışan kodlarda böcekler oluşabilmektedir. Aşağıdaki koda dikkat ediniz:
/* Thread 1 */
data = 42;
ready = 1;
/* Thread 2 */
while (ready == 0)
;
use(data);
Burada kodu yazan sistem programcısı ready = 1 ise kesinlikle data = 42 olacağını varsaymıştır.
Çünkü data ataması ready atamasından önce yapılmıştır. Dolayısıyla Thread 2’de ready == 1
olduğunda data == 42 olacağı sanılmaktadır. Ancak burada bir ihmal söz konusudur. Derleyici ya da
işlemci data ve ready değişkenleri birbirlerinden bağımsız olduğu için bu atamaları yer
değiştirebilmekte ya da başka bir işlemci ya da çekirdek bunları farklı sıralarda yapılıyormuş gibi
görebilmektedir. Bu atamalar yer değiştirildiğinde aşağıdaki durum oluşacaktır:
/* Thread 1 */
ready = 1;
/* ---> Dikkat! diğer işlemcideki kod bu arada çalışabilir */
data = 42;
/* Thread 2 */
while (ready == 0)
;
use(data);
Artık sorun kolaylıkla anlaşılabilir. Diğer işlemci ya da çekirdek ready = 1 durumu oluştuğunda
use işlemine girebilir. Bu durumda data değişkeni eski değeriyle kullanılacaktır. İşte sistem
programcısının görünürlük sırasının (visibility order) değişebileceğini göz önünde bulundurarak bu
tür durumlara önlem alması gerekir. Bu tür önlemler bellek bariyerleri (memory barriers) denilen
mekanizmalarla alınmaktadır.
Burada bir noktaya dikkatinizi çekmek istiyoruz. Derleyici de işlemci kendi akışlarında bağımsız olmayan komutları yer değiştirmemektedir. Örneğin:
data = 42;
use(data);
Buradaki işlemi yürüten işlemci ya da çekirdekte bu sıra korunmaktadır. Buradaki sorun başka işlemci ya da çekirdeklerin bu işlemleri sanki farklı sıralarda yapılıyormuş gibi görmesidir. Buna da görünürlük sırası (visibility order) denildiğini anımsayınız.
Biz yukarıdaki örnekte yalnızca peş peşe iki işlemin çalışma sırası ve görünürlük sırası üzerinde örnek verdik. Aslında bu durum yalnızca peş peşe gelen iki makine komutu için söz konusu değildir. Peş peşe gelen ikiden fazla makine komutunda da çalışma sırası ve görünürlük sırası değişebilmektedir.
Yukarıda da belirttiğimiz gibi komut yer değiştirmesi derleyici tarafından da işlemci tarafından da yapılabilmektedir. Ancak komut yer değiştirmesi denildiğinde akla ilk olarak işlemcilerin yaptığı yer değiştirmeler gelmektedir.
7.10.1. Derleyici Bariyerleri
Derleyici bariyerlerinin işlevi oldukça basittir. Biz bir yere derleyici bariyeri yerleştirirsek ondan önceki tüm
Load ve Store işlemleri ondan sonraki tüm Load ve Store işlemlerinden önce yapılır. Yani biz bir yere
derleyici bariyeri yerleştirdiğimizde derleyiciye şunu demiş oluruz: “Önce yukarıdaki işlemler için
makine kodları üret, sonra aşağıdaki işlemler için makine kodları üret, bariyerin yukarısıyla aşağısı
arasında komut yer değiştirmesi yapma.” Linux çekirdeklerinde derleyici bariyerleri için barrier
isimli makro kullanılmaktadır:
#define barrier() __asm__ __volatile__("": : :"memory")
Örneğin:
a = 10;
b = 20;
barrier();
c = 30;
d = 40;
Burada derleyici asla bariyerin yukarısıyla aşağısındaki kodları yer değiştirmemektedir. Ancak tabii bu
örnekte a = 10 ile b = 20 kendi aralarında, c = 30 ile de d = 40 işlemleri kendi
aralarında yer değiştirebilir. Derleyici bariyerlerinin bir makine kodu üretmediğine, yalnızca derleyici
için bir direktif oluşturduğuna dikkat ediniz. Linux çekirdeğinin gcc ile derlenebildiğini anımsayınız.
(Son yıllarda clang derleyicileri ile derleme de artık başarılı biçimde yapılabilmektedir.)
7.10.2. volatile Erişimler
Derleyiciler kod optimizasyonunu tek thread’li çalışmayı esas alarak yapmaktadır. Kodun daha etkin
çalışabilmesini sağlamak amacıyla derleyiciler nesneleri yazmaçlarda saklayıp bellek erişimi yapmadan onları yazmaçlardan alarak
kullanabilmektedir. Ancak bu optimzasyon tek akışlı programlarda bir soruna yol açmazken çok akışlı programlarda
sorunlara yol açabilmektedir. İşte volatile niteleyici derleyiciye adeta “bu nesneyi kullandığımda o nesne yazmaçta olsa bile
sen her zaman belleğe başvurarak ona eriş” demektedir. Örneğin:
int g_flag;
/* ... */
while (g_flag == 1) {
/* ... */
}
Burada başka bir thread g_flag değişkenini 0’a çektiğinde bu thread bunu anlamayabilir. Çünkü
derleyici while parantezindeki g_flag değişkeni için döngünün her yinelenmesinde
belleğe başvurmak zorunda değildir. Derleyici g_flag değişkenini bir yazamaca çekip yazmaçtaki değeri de
kullanabilir. İşte derleyicinin döngünün her yinelenmesinde bellekteki g_flag değişkenine başvurmasını sağlamak
için bu değişkenin volatile olarak tanımlanması gerekir:
volatile int g_flag;
/* ... */
while (g_flag == 1) {
/* ... */
}
C standartlarına göre aynı nesneye yapılan volatile erişimler kodda yazıldığı sırada yapılmak
zorundadır. Örneğin val int türünden bir nesne olsun:
x = *(volatile int *)&val;
y = *(volatile int *)&val;
Burada C standartlarına göre erişim programdaki sırada yapılmak zorundadır. C standartları farklı
nesnelere yapılan volatile erişimlerin sırasının korunması konusunda bir garanti vermemektedir. Ancak
gcc ve clang derleyicilerinde farklı nesnelere yapılan volatile erişimler de sıra korunmaktadır.
Örneğin val1 ve val2 int türünden birer nesne olsun:
x = *(volatile int *)&val1;
y = *(volatile int *)&val2;
Burada her ne kadar val1 ve val2 farklı nesneler olsa da gcc ve clang derleyicileri bu sırayı
korumaktadır. Fakat gcc ve clang derleyicilerindeki bu volatile semantiği derleyici bariyeri görevini
tam olarak yerine getirememektedir. gcc ve clang derleyicilerinde volatile erişimlerin sıraları
yalnızca kendi aralarında korunmaktadır. Bu derleyicilerde volatile olmayan erişimlerle volatile
erişimlerin arasındaki sıranın korunması gibi bir garanti verilmemektedir. Örneğin val1, val2 ve
val3 int türünden birer nesne olsun:
x = *(volatile int *)&val1;
y = val2;
z = *(volatile int *)&val3;
Burada val1 erişimi ile val2 erişiminin, val2 erişimi ile val3 erişiminin yerleri
derleyici tarafından değiştirilebilir.
7.10.2.1. READ_ONCE ve WRITE_ONCE Makroları
Biz READ_ONCE ve WRITE_ONCE makrolarıyla daha önce karşılaşmıştık. Linux çekirdeğindeki bu makrolar
ilgili erişimin volatile semantiği ile yapılmasını sağlamaktadır. READ_ONCE ve WRITE_ONCE
makroları üç işleve sahiptir:
Bu makrolar erişimi
volatileolarak yaparlar. Dolayısıyla derleyici ilgili nesne için her zaman bellek başvurusu yapar.Bu makrolar
volatileerişim yaptığından derleyiciler bunların birbirlerine göre sırasını korurlar. Ancak bu tam bir derleyici bariyeri anlamına gelmemektedir.Eğer erişim tek bir makine komutuyla yapılabiliyorsa (yırtılma (tearing) olmuyorsa) bu makrolar okuma ve yazma işlemlerinin atomik biçimde yapılmasını sağlarlar.
Güncel çekirdeklerde READ_ONCE ve WRITE_ONCE makroları include/asm-generic/rwonce.h dosyası
içerisinde şöyle tanımlanmıştır:
#ifndef __READ_ONCE
#define __READ_ONCE(x) (*(const volatile __unqual_scalar_typeof(x) *)&(x))
#endif
#define READ_ONCE(x) \
({ \
compiletime_assert_rwonce_type(x); \
__READ_ONCE(x); \
})
#define __WRITE_ONCE(x, val) \
do { \
*(volatile typeof(x) *)&(x) = (val); \
} while (0)
Burada görüldüğü gibi tek yapılan şey volatile erişimdir.
Daha önceden de belirttiğimiz gibi Linux çekirdeği ancak gcc ile derlenebilmektedir. Linux çekirdeğinde gcc derleyicisine özgü onlarca özellik kullanılmaktadır. Dolayısıyla çekirdek kodları herhangi bir derleyiciyle derlenememektedir. Bilindiği gibi clang derleyicileri büyük ölçüde gcc uyumludur; gcc’nin eklentilerini desteklemektedir. Eskiden Linux çekirdeği clang derleyicileri ile derlenemiyordu. Ancak son yıllarda artık derlenebilir hale gelmiştir. Linux çekirdeğini derlerken make işleminde derleyiciyi clang olarak şöyle seçebilirsiniz:
$ make CC=clang
Ancak Linux çekirdeğinde değişkenler genellikle volatile yapılmamaktadır. Çünkü bu durum performans
kaybına yol açmaktadır. Linux çekirdeğinde READ_ONCE ve WRITE_ONCE makrolarıyla “gerektiğinde
volatile erişim” yapılmaktadır. Örneğin:
int g_flag;
/* ... */
while (READ_ONCE(g_flag) == 1) {
/* ... */
}
Çekirdek kodlarında paylaşılan bellek alanlarına erişimlerde her zaman READ_ONCE ve WRITE_ONCE
makrolarını kullanmalısınız.
7.10.3. İşlemci Düzeyinde İşlev Gören Bariyer Makroları
İşlemciler için bellek bariyerleri işlemciye özgü makine komutlarıyla oluşturulmaktadır. Linux çekirdeği bazı fonksiyon ve makrolarla donanım bariyerlerinin işlemciden bağımsız biçimde kullanılmasını sağlamaktadır. İşlemci bariyeri oluşturan üç temel çekirdek makrosu vardır:
rmb()
wmb()
mb()
Bu makrolar parametre almamaktadır ve aşağıdaki bariyerleri uygulamaktadır:
rmb makrosu okuma amaçlı bellek bariyeri oluşturmak için kullanılmaktadır. Bu makro Load/Load
bariyeri oluşturmaktadır. Yani rmb() çağrısının yapıldığı yerin yukarısındaki bellek okumalarıyla bu
çağrının yapıldığı yerin aşağısındaki bellek okumaları yer değiştiremez. Örneğin:
bellek okuması - 1
bellek yazması - 2
bellek okuması - 3
rmb();
bellek okuması - 4
bellek yazması - 5
bellek okuması - 6
Burada rmb() çağrısı 1 ve 3’ün 4 ve 6 ile yer değiştirmesini engellemektedir. Yani aşağıdaki
okumalar yapılmadan önce kesinlikle yukarıdaki okumalar yapılmış olmak zorundadır. Ancak örneğimizde bu
rmb() çağrısı 1, 2 ve 3’ün kendi aralarındaki, 4, 5 ve 6’nın da kendi aralarındaki yer
değiştirmeleri üzerinde etkili olmamaktadır. Bariyer üsttekilerle alttakiler arasında bir sınır
çizmektedir. Burada rmb bariyeri 2 ile 5 arasındaki yer değiştirme üzerinde etkili olmaz. Çünkü bu
bariyer yalnızca okuma için (Load/Load) kullanılmaktadır.
wmb makrosu yazma amaçlı bellek bariyeri oluşturmak için kullanılmaktadır. Bu makro Store/Store
bariyeri oluşturmaktadır. Yani wmb çağrısının yapıldığı yerin yukarısındaki bellek yazmalarıyla bu
çağrının yapıldığı yerin aşağısındaki bellek yazmaları yer değiştiremez. Örneğin:
bellek yazması - 1
bellek okuması - 2
bellek yazması - 3
wmb();
bellek yazması - 4
bellek okuması - 5
bellek yazması - 6
Burada kesinlikle 1 ve 3 numaralı bellek yazmaları 4 ve 6 numaralı bellek yazmalarından daha önce
yapılacaktır. Ancak 1, 2, 3 ve 4, 5, 6 bellek işlemlerini işlemci kendi aralarında, koşullar uygunsa,
yer değiştirebilir. wmb makrosu yalnızca yazma bariyeri oluşturduğu için yukarıdaki örneğimizde 2
ile 5 yer değiştirebilir. Örneğin bellek tabanlı IO kullanılarak bir aygıtın kontrol yazmacına yazma
yapılarak önce bir ayar yapılıyor olsun, sonra da bu ayar doğrultusunda başka bir yazmacına yazma
yapılıyor olsun:
<kontrol_yazmacına_yazarak_durumu_ayarla>
<bilgiyi_hedefe_yaz>
Bu iki bellek bölgesi birbirinden bağımsız olduğu için işlemci bu iki işlemi ters sırada yapabilir.
Halbuki bunların yukarıda belirtilen sırada yapılması gerekmektedir. Çünkü kontrol yazmacını set etmeden
diğer yazma işlemi anlamsızdır. İşte bu iki yazma arasına wmb eklenerek yazma sıralarının yer
değiştirmemesi sağlanmalıdır:
<kontrol_yazmacına_yazarak_durumu_ayarla>
wmb()
<bilgiyi_hedefe_yaz>
mb makrosu Load/Load, Load/Store, Store/Load ve Store/Store bariyerlerinin hepsini oluşturmaktadır.
Yani bu makronun yukarısındaki bellek okumaları ve yazmaları aşağısındaki bellek okumaları ve yazmalarıyla
yer değiştiremez. Örneğin:
bellek yazması - 1
bellek okuması - 2
bellek yazması - 3
mb();
bellek yazması - 4
bellek okuması - 5
bellek yazması - 6
Burada mb çağrısının yukarısındaki okuma ve yazma işlemleri aşağısındaki okuma ve yazma
işlemlerinden kesinlikle daha önce yapılacaktır. Yani 1, 2, 3 işlemleri ile 4, 5, 6 işlemleri
birbirleriyle yer değiştiremez. Tabii işlemci eğer koşullar uygunsa 1, 2, 3 ve 4, 5, 6 işlemlerini
kendi aralarında yer değiştirebilir. Örneğin biz bellek tabanlı IO işlemlerinde önce ilgili aygıtın
kontrol yazmacına bir değer yazarak belli bir yazmacının aktive edilmesini sağlıyor olabiliriz. Sonra o
yazmaçtan okuma yapıyor olabiliriz:
<kontrol_yazmacına_yazarak_durumu_ayarla>
<bilgiyi_hedeften_oku>
Burada Store/Load durumu oluştuğuna dikkat ediniz. İşlemci bu iki bellek adresi birbirleriyle ilgili
olmadığı için iki işlemin yerlerini değiştirebilir. Bunun engellenmesi için araya mb makrosu ile
genel bariyer yerleştirmemiz gerekir:
<kontrol_yazmacına_yazarak_durumu_ayarla>
mb()
<bilgiyi_hedeften_oku>
Burada bir noktaya dikkatinizi çekmek istiyoruz. rmb makrosu Load/Load, wmb makrosu Store/Store
bariyerini oluşturmaktadır. Load/Store ve Store/Load bariyerlerini oluşturan ayrı bir makro yoktur.
mb makrosu tüm bariyerleri oluşturmaktadır. Genel olarak işlemcilerde Load/Store ve Store/Load
bariyerleri için diğer bariyerlerin de oluşturulması gerekmektedir. Linux çekirdeği de mb makrosuyla
genel bariyer oluşturmuştur.
rmb, wmb ve mb makroları zaten derleyici bariyerini de oluşturmaktadır. Yani bu makroları
kullanıyorsanız ayrıca derleyici bariyeri oluşturmanıza gerek yoktur. Bu makroların herhangi birini
çağırdığınızda onun yukarısıyla aşağısı arasında derleyici komut yer değiştirmesi yapmamaktadır.
(Derleyici için Load/Load, Load/Store, Store/Load ve Store/Store biçiminde ayrı yer değiştirme biçimleri
yoktur. Derleyici bariyerleri yalnızca barrier isimli fonksiyonla oluşturulmaktadır.)
Anımsanacağı gibi Intel x86 mimarisinde zaten işlemci Load/Load, Load/Store, Store/Store yer
değiştirmesini yapmıyordu. Yalnızca Store/Load yer değiştirmesini yapıyordu. Peki bu durumda biz çekirdek
kodlarında kullandığımız rmb() ve wmb() makrolarının Intel’de bir etkisi olacak mıdır? Hayır;
genel olarak bu makroları Intel’de çağırdığınızda, bazı ayrıntıları göz ardı edersek, bu makrolar
yalnızca derleyici bariyeri oluşturacaktır. Yani koda ekstra bir makine komutu eklemeyecektir.
İşlemcilerin komut yer değiştirmesinin yalnızca çok işlemcili ya da çok çekirdekli sistemlerde sorun
oluşturduğunu belirtmiştik. Tek işlemcili ya da tek çekirdekli sistemlerde komut yer değiştirmesi bir
sorun oluşturmamaktadır. (Bellek tabanlı IO işlemlerinde aygıta bilgi aynı sırada gitmektedir.) Peki bu
durumda sistemimizde tek işlemci ya da tek çekirdek varsa rmb, wmb ve mb çağrıları gereksiz
bir işlem haline gelmez mi? Evet gerçekten de tek işlemcili ya da tek çekirdekli sistemlerde bu çağrılar
gereksiz hale gelmektedir. İşte Linux çekirdeğinde bu sorunu çözmek için smp_rmb, smp_wmb ve
smp_mb makroları da bulundurulmuştur. Bu makrolar CONFIG_SMP çekirdek konfigürasyon parametresine
göre işlevini aşağıdaki gibi değiştirmektedir:
/* include/asm-generic/barrier.h */
#ifdef CONFIG_SMP
#define smp_mb() mb() /* işlemci bariyeri */
#define smp_rmb() rmb() /* işlemci bariyeri */
#define smp_wmb() wmb() /* işlemci bariyeri */
#else
/* UP (Uniprocessor): CPU bariyeri gerekli değil */
#define smp_mb() barrier() /* yalnızca derleyici bariyeri */
#define smp_rmb() barrier() /* yalnızca derleyici bariyeri */
#define smp_wmb() barrier() /* yalnızca derleyici bariyeri */
#endif
Görüldüğü gibi bu makrolar tek işlemcili ya da tek çekirdekli sistemlerde yalnızca derleyici bariyeri
oluşturmaktadır. O halde biz çekirdek kodlarımızda ya da aygıt sürücülerimizde rmb, wmb ya da
mb yerine smp_rmb, smp_wmb ve smp_mb makrolarını kullanabiliriz. Böylece bu makrolar
çalıştığımız sisteme göre en uygun davranışı gösterecektir. Burada bir noktayı anımsatmak istiyoruz.
Bugün kullandığımız Ubuntu, Debian gibi dağıtımlardaki çekirdekler CONFIG_SMP=y biçiminde
derlenmiştir. Yani biz bu dağıtımları tek çekirdekli işlemcilerde kullanıyor olsak bile çekirdek çok
çekirdekli işlemciler için derlenmiş durumdadır. Fakat örneğin BeagleBone Black (BBB) isimli SBC’de tek
çekirdekli ARM işlemcileri kullanılmaktadır. Orada çalışacak Linux çekirdekleri CONFIG_SMP=n
biçiminde derlenebilmektedir.
İşlemci için oluşturulan yukarıda gördüğümüz bellek bariyerleri ve aşağıda göreceğimiz acquire/release
bariyerleri özellikle birden çok işlemci ya da çekirdeğin söz konusu olduğu sistemlerde kullanılması
gereken mekanizmalardır. Sistemde bir tane işlemci varsa bu işlemci için özel bazı durumlar dışında
bellek bariyerleri oluşturmaya gerek yoktur. Zaten yukarıdaki smp_rmb, smp_wmb ve smp_mb
makrolarının tek işlemcili sistemlerde işlemci için bir bariyer oluşturmadığını belirtmiştik. Tek
işlemcili sistemlerde işlemci yine komutların sırasını değiştirebilir. Ancak bundan çok thread’li
çalışma olumsuz etkilenmez. Çünkü tek işlemcili sistemlerde bir kesme oluşsa bile işlemci o ana kadar
boru hattı (pipeline) kuyruğuna sokulan işlemlerin komut sırasına göre görünür olmasını sağladıktan
sonra kesme durumunu ele almaktadır.
Tabii tek işlemcili sistemlerde de derleyici bariyeri gerekebilmektedir. Çünkü derleyiciler komut sırasını değiştirdiği durumda o arada kesmeler ve dolayısıyla da bağlamsal geçişler oluşabilir. Tüm bağlamsal geçişin (context switch) kesme yoluyla gerçekleştiğini de anımsayınız. Örneğin:
data = 42;
ready = 1;
Burada derleyici bu iki deyimin yerini değiştirirse ready = 1 işleminden sonra thread’ler arası
geçiş ya da bu değişkenlerle ilgili işlem yapan bir kesme oluşursa sorun ortaya çıkabilecektir.
7.10.4. Acquire/Release Semantiği
rmb, wmb ve mb makroları çift yönlü bariyer oluşturmaktadır. Bu bariyerler modern
işlemcilerdeki boru hattı mekanizması üzerinde olumsuz etkiler oluşturduğu için çalışmayı göreli biçimde
yavaşlatmaktadır. İşte mb ile genel bir bariyer oluşturmak yerine boru hattı mekanizmasını bozmadan
istenilen bellek erişimlerinin güvenle yapılabilmesi için acquire/release semantics denilen mekanizmalar
da bulundurulmuştur. Ancak acquire/release mekanizması her işlemci tarafından desteklenmemektedir. Çünkü
Intel gibi bazı işlemcilerde zaten komut yer değiştirmesi gevşek değildir. Ancak ARM gibi RISC
işlemcileri için bu mekanizmalar önemlidir. Bu mekanizmalar bazı programlama dillerinin standart
kütüphaneleri içerisinde de bellek sıralaması (memory order) adı altında bulundurulmaktadır.
7.10.4.1. smp_load_acquire Makrosu
En çok kullanılan acquire/release makrosu smp_load_acquire isimli makrodur. Bu makronun parametrik
yapısı şöyledir:
smp_load_acquire(p)
Bu makro parametre olarak okuma yapılacak nesnenin adresini almaktadır. smp_load_acquire makrosu tek
yönlü bir biçimde işlemcinin komut sıralaması üzerinde etki oluşturmaktadır. Bu makronun aşağısındaki
bellek erişimleri (hem LOAD hem de STORE erişimleri) bu çağrıdaki erişimin yukarısına taşınamaz. Ancak
yukarısındaki bellek erişimleri aşağısına taşınabilir. Örneğin:
smp_load_acquire(&object);
bellek yazması - 1
bellek okuması - 2
bellek yazması - 3
Burada 1, 2, 3 numaralı bellek erişimleri işlemci tarafından smp_load_acquire() çağrısının yukarına
taşınamaz. Ancak yukarısındakiler aşağısına taşınabilir. Görüldüğü gibi burada belli bir adrese dayalı
tek yönlü bir bariyer söz konusudur. rmb, wmb ve mb makrolarının hepsi çift yönlü bariyer oluşturmaktadır.
Peki bu tek yönlü bariyerin anlamı nedir? İşte bazen önce bir bellek okuması yapılıp sonra ona göre başka yerlerden
okumalar yapılabilir. Bunlar bağımsız işlemler olduğu için ARM gibi RISC işlemcileri komutları yer
değiştirebilmektedir. Bu tür durumlarda çift yönlü bariyer uygulamak yerine tek yönlü bariyer uygulanması
modern işlemcilerdeki performansı artırabilmektedir. smp_load_acquire makrosunun bir erişim yaptığına
ve bu erişimin aşağısındaki kodların bu erişimin yukarısına taşınmasını engellediğine dikkat ediniz. Bu
makronun kullanım amacı dikkate alındığında zaten makronun yukarısındaki erişimlerin makrodaki erişimin
aşağısına alınmasında bir sorun oluşturmayacağı görülecektir.
Örneğin birden fazla thread paylaşılan bir alandan bilgi okuyup yazacak olsun:
struct shared_data {
int payload;
int flag; /* 0 = boş, 1 = dolu */
};
Okuyan taraf yeni bilginin gelip gelmediğini geldiğini flag elemanına bakarak tespit ediyor olsun. Bu durumda okuyan
tarafın önce flag elemanına bakarak payload elemanına başvurması gerekir. Bu işlemin aşağıdaki
biçimde yapılması çok işlemcili ya da çok çekirdekli sistemlerde soruna yol açacaktır:
if (READ_ONCE(sd.flag) == 1) { /* Dikkat! Sorun oluşabilir! */
val = READ_ONCE(sd.payload);
WRITE_ONCE(sd.flag, 0);
use(val);
}
/* ... */
Burada işlemci ya da çekirdek sd.payload okumasını sd.flag okumasının yukarısına taşıyabilecektir.
İşlemcinin sd.payload okumasını yukarıya taşımasını ve işleme sokmasını sembolik kodlarla şöyle gösterebiliriz:
<rob tamponu> = sd.payload;
if (READ_ONCE(sd.flag) == 1) {
WRITE_ONCE(sd.flag, 0);
<yazmaç> = <rob tamponu>;
val = <yazmaç>;
use(val);
}
/* koşul sağlanmaza rob tamponundaki değer yazmaca yansıtılmayacak */
Buradaki <rob tamponu> işlemcinin “reorder tamponunu (reorder buffer)” belirtmektedir. İşlemci reorden tmponundaki okunmuş olan değeri yazamaca aktaralabilir ya da onun etkisini ortadan kaldırabilir (geri alabilir).
Tabii burada siz “işlemci bu okumayı yukarıya taşıyamaz, çünkü o zaman kodun anlamı değişir” diye düşünebilirsiniz.
Çünkü işlemci eğer payload okumasını yukarı taşırsa bu artık if içerisinde olmaktan çıkacaktır. Ancak
işlemciler bu yukarı taşıma işlemini koşul altında bile yapabilmektedir. Buna speculative load işlemi denilmektedir.
Speculative load işleminde işlemci koşul altında bile olsa bellek erişimlerini koşulun yukarısına taşıyabilmekte
ancak koşul sağlanmıyorsa onun etkisini geri alabilmektedir. Peki buradaki sorun nedir? İşte başka bir işlemci
ya da çekirdek aşağıda ok ile gösterilen noktada sd.payload değişkenine değer yazıp sonra sd.flag değişkenini”
set ederse yanlış bilgi okunabilecektir:
<rob tamponu> = sd.payload;
<--- Dikkat! bu noktada sd.payload değeri değiştirilirse bu kod istenildiği gibi çalışmaz
if (READ_ONCE(sd.flag) == 1) {
WRITE_ONCE(sd.flag, 0);
<yazmaç> = <rob tamponu>;
val = <yazmaç>;
use(val);
}
/* koşul sağlanmaza rob tamponundaki değer yazmaca yansıtılmayacak */
Biz yukarıdaki işlemi bellek bariyeri ile de yapabiliriz:
if (READ_ONCE(sd.flag) == 1) {
smp_rmb();
val = READ_ONCE(sd.payload);
WRITE_ONCE(sd.flag, 0);
use(val);
}
/* ... */
Burada aşağıdaki iki işlem arasında bir bariyer uygulamaya gerek olmadığına dikkat ediniz:
val = READ_ONCE(sd.payload);
WRITE_ONCE(sd.flag, 0);
Bunlar zaten birbirinden bağımsız işlemlerdir. İşlemci bağımlılık nedeniyle WRITE_ONCE(sd.flag, 0) ataması
zaten if deyiminin yukarısına taşınamaz. Speculative store biçiminde bir işlem de yoktur.
Daha önce de belirttiğimiz gibi yukarıdaki sorunda smp_rb bellek bariyeri işlemcinin boru hattı mekanizmasını
bozduğundan dolayı göreli bir performans kaybına yol açmaktadır. İşte bu performans kaybı büyük ölçüde smp_load_acquire
makrosu ile ortadan kaldırılabilmektedir. Bu tür tek yönlü okuma bariyerleri için smp_load_acquire tercih
edilmelidir:
if (smp_load_acquire(&sd.flag) == 1) {
val = READ_ONCE(sd.payload);
WRITE_ONCE(sd.flag, 0);
use(val);
}
Intel işlemcilerinde yalnızca Store/Load işlemlerinde komut yer değiştirmesinin uygulandığını anımsayınız. Bu nedenle Intel işlemcilerinde yukarıdaki önlem alınmasa bile bir sorun oluşmayacaktır. Ancak ARM gibi RISC işlemcilerinde bu önlemin mutlaka alınması gerekmektedir.
7.10.4.2. smp_store_release Makrosu
Diğer önemli acquire/release makrosu da smp_store_release isimli makrodur. Bu makro
smp_load_acquire makrosunun ters yönlüsüdür. Bu makro erişilecek nesnenin adresini ve ona
yerleştirilecek değeri parametre olarak almaktadır:
smp_store_release(ptr, val)
Bu makro ile yapılan erişimin yukarısındaki bellek erişimleri makronun çağrıldığı yerin aşağısına taşınmamaktadır. Örneğin:
bellek yazması - 1
bellek okuması - 2
bellek yazması - 3
smp_store_release(&object, val);
Burada 1, 2 ve 3 numaralı bellek erişimlerini işlemci smp_store_release çağrısının aşağısına
taşıyamaz. Genellikle üretici-tüketici problemi tarzındaki kalıplarda tüketici smp_load_acquire
fonksiyonunu kullanırken üretici de smp_store_release fonksiyonunu kullanmaktadır. Yukarıdaki
shared_data örneğimizde tüketici kodunu şöyle yazmıştık:
if (smp_load_acquire(&sd.flag) == 1) {
val = READ_ONCE(sd.payload);
WRITE_ONCE(sd.flag, 0);
use(val);
}
Üretici tarafın da önce yapının payload elemanına yerleştirme yapıp ondan sonra flag değişkenini
set etmesi gerekir. Üretici bu işlemi aşağıdaki gibi yapmaya çalışırsa sorun oluşur:
WRITE_ONCE(sd.payload, val);
WRITE_ONCE(sd.flag, 1);
Buradaki sorun işlemcinin yukarıdaki iki erişimin sırasını değiştirebilmesidir. Bu durumda diğer
işlemcideki kod sd.flag değişkenini 1 gördüğünde sd.payload değişkeninin önceki değerini
okuyabilecektir. Bu durumu engellemek için bellek bariyeri kullanabiliriz:
WRITE_ONCE(sd.payload, val);
smp_wmb(); /* store → store bariyeri */
WRITE_ONCE(sd.flag, 1);
Ancak bu işlem smp_wmb kullanmadan daha maliyetsiz bir biçimde smp_store_release makrosuyla da
yapılabilmektedir:
WRITE_ONCE(sd.payload, val);
smp_store_release(&sd.flag, 1); /* store + release bariyeri */
Yukarıdaki üretici-tüketici probleminde bir noktaya daha dikkatinizi çekmek istiyoruz. Burada üretici yalnızca bir kez yerleştirme yapıp tüketici de yalnızca bir kez okuma yapıyorsa bir sorun oluşmaz. Ancak bu işlemler birden fazla kez yapılırsa iç içe geçmeden dolayı sorun oluşabilir. Bu tür durumlarda işlemler blokesiz yapılacaksa spinlock, blokeli yapılacaksa semaphore nesneleri tercih edilmelidir. Örneğin spinlock ile koruma şöyle sağlanabilir:
void producer(int val)
{
spin_lock(&sd.lock);
sd.payload = val;
sd.flag = 1;
spin_unlock(&sd.lock);
}
int consumer(void)
{
int val;
spin_lock(&sd.lock);
if (sd.flag == 1) {
val = sd.payload;
sd.flag = 0;
spin_unlock(&sd.lock);
return val;
}
spin_unlock(&sd.lock);
return -1;
}
spin_lock / spin_unlock fonksiyonları kendi içerisinde barrier() çağrısı ile derleyici
bariyeri de oluşturduğu için artık READ_ONCE ve WRITE_ONCE ile volatile erişime de gerek
kalmamaktadır.
7.10.4.3. Atomik Acquire/Release Fonksiyonları
smp_load_acquire ve smp_store_release makroları erişimi atomik yapmak zorunda değildir.
Örneğin:
smp_store_release(&sd.flag, 1);
Burada sd.flag değişkenine 1 atanmıştır. Ancak ARM gibi RISC işlemcilerinde bu işlem tek bir makine
komutuyla yapılamamaktadır. Dolayısıyla yukarıdaki çağrı komut yer değiştirmesi üzerinde etkili olsa da
atomiklik sağlamamaktadır. İşte atomik işlemlerin acquire/release semantiği ile yapılabilmesi için
aşağıdaki fonksiyonlar bulundurulmuştur:
atomic_read_acquire(v) /* atomic_t için acquire load */
atomic_set_release(v, i) /* atomic_t için release store */
atomic64_read_acquire(v) /* 64-bit için */
atomic64_set_release(v, i)
atomic_long_read_acquire(v) /* long için */
atomic_long_set_release(v, i)
Bu fonksiyonlar gördüğünüz gibi atomic_t, atomic64_t ve atomic_long_t türleri üzerinde
acquire ve release işlemlerini yapmaktadır. Bu fonksiyonların işlem yapıp önceki değeri döndüren
fetch’li biçimleri de vardır:
atomic_fetch_add_acquire(i, v) /* add ve eski değeri döndür, acquire */
atomic_fetch_add_release(i, v) /* add ve eski değeri döndür, release */
atomic_fetch_sub_acquire(i, v)
atomic_fetch_sub_release(i, v)
atomic_fetch_or_acquire(i, v)
atomic_fetch_or_release(i, v)
atomic_fetch_and_acquire(i, v)
atomic_fetch_and_release(i, v)
atomic_cmpxchg_acquire(v, old, new)
atomic_cmpxchg_release(v, old, new)
Bu fonksiyonların compare-exchange biçimleri de bulunmaktadır:
/* Her iki durum için relaxed */
atomic_cmpxchg_relaxed(v, old, new)
/* Gösterici versiyonları */
cmpxchg_acquire(ptr, old, new)
cmpxchg_release(ptr, old, new)
cmpxchg_relaxed(ptr, old, new)
Eğer hem atomik işlemlerin yapılması hem de acquire/release işlemlerinin yapılması isteniyorsa yukarıdaki fonksiyonlar kullanılabilir.
7.10.4.4. C ve C++ Standartlarında Bariyerler ve Acquire/Release İşlemleri
Konuya girişte de belirttiğimiz gibi bariyerler ve acquire/release işlemleri artık çeşitli programlama
dillerine de onların standart kütüphaneleri yoluyla sokulmuştur. Acquire/release mekanizması C’ye C11
ile birlikte isteğe bağlı (optional) bir özellik olarak eklenmiştir. Bu özelliğin derleyicide olup
olmadığı __STDC_NO_ATOMICS__ makrosuyla belirlenebilmektedir. C11 ile eklenen acquire/release
fonksiyonları ve bunların yaklaşık Linux çekirdeğindeki karşılıklarını aşağıda tablo biçiminde
veriyoruz:
C11 |
Linux Çekirdeği |
Açıklama |
|---|---|---|
atomic_load_explicit(…, acquire) |
smp_load_acquire |
Acquire load, normal değişken |
atomic_load_explicit(…, acquire) |
atomic_read_acquire |
Acquire load, atomic_t |
atomic_store_explicit(…, release) |
smp_store_release |
Release store, normal değişken |
atomic_store_explicit(…, release) |
atomic_set_release |
Release store, atomic_t |
atomic_exchange_explicit(…, acq_rel) |
xchg + barrier |
Exchange, her iki yön |
atomic_compare_exchange_strong_explicit(…, acquire, relaxed) |
cmpxchg_acquire |
CAS, acquire |
atomic_compare_exchange_strong_explicit(…, release, relaxed) |
cmpxchg_release |
CAS, release |
atomic_compare_exchange_strong_explicit(…, acq_rel, relaxed) |
cmpxchg |
CAS, tam barrier |
atomic_fetch_add_explicit(…, acquire) |
atomic_fetch_add_acquire |
Add + acquire load |
atomic_fetch_add_explicit(…, release) |
atomic_fetch_add_release |
Add + release store |
atomic_thread_fence(acquire) |
smp_rmb / smp_acquire__after_ctrl_dep |
Acquire fence |
atomic_thread_fence(release) |
smp_wmb |
Release fence |
atomic_thread_fence(seq_cst) |
smp_mb |
Full barrier |
atomic_load_explicit(…, relaxed) |
READ_ONCE |
Barrier yok, compiler fence |
atomic_store_explicit(…, relaxed) |
WRITE_ONCE |
Barrier yok, compiler fence |
Bu fonksiyonların ayrıntıları için C standartlarına başvurabilirsiniz. Tabii daha önceden de belirttiğimiz gibi hiçbir zaman Linux çekirdeğinde derleyicinin sunduğu bu tür fonksiyonlar kullanılmamaktadır. C++’a da C++11 ile birlikte bariyer ve acquire/release fonksiyonları sınıfsal bir temsille eklenmiştir:
C++11 |
Linux Çekirdeği |
Açıklama |
|---|---|---|
atomic<T>.load(memory_order_acquire) |
smp_load_acquire |
Acquire load, normal değişken |
atomic<T>.load(memory_order_acquire) |
atomic_read_acquire |
Acquire load, atomic_t |
atomic<T>.store(val, memory_order_release) |
smp_store_release |
Release store, normal değişken |
atomic<T>.store(val, memory_order_release) |
atomic_set_release |
Release store, atomic_t |
atomic<T>.exchange(val, memory_order_acq_rel) |
xchg + barrier |
Exchange, her iki yön |
atomic<T>.compare_exchange_strong(exp, des, memory_order_acquire, memory_order_relaxed) |
cmpxchg_acquire |
CAS, acquire |
atomic<T>.compare_exchange_strong(exp, des, memory_order_release, memory_order_relaxed) |
cmpxchg_release |
CAS, release |
atomic<T>.compare_exchange_strong(exp, des, memory_order_acq_rel, memory_order_relaxed) |
cmpxchg |
CAS, tam barrier |
atomic<T>.fetch_add(val, memory_order_acquire) |
atomic_fetch_add_acquire |
Add + acquire load |
atomic<T>.fetch_add(val, memory_order_release) |
atomic_fetch_add_release |
Add + release store |
atomic_thread_fence(memory_order_acquire) |
smp_rmb / smp_acquire__after_ctrl_dep |
Acquire fence |
atomic_thread_fence(memory_order_release) |
smp_wmb |
Release fence |
atomic_thread_fence(memory_order_seq_cst) |
smp_mb |
Full barrier |
atomic<T>.load(memory_order_relaxed) |
READ_ONCE |
Barrier yok, compiler fence |
atomic<T>.store(val, memory_order_relaxed) |
WRITE_ONCE |
Barrier yok, compiler fence |
Bu sınıfların ayrıntıları için de C++ standartlarına başvurabilirsiniz.
Ayrıca daha önceden de belirttiğimiz gibi bariyerler ve acquire/release mekanizması için gcc’de built-in fonksiyonlar da bulunmaktadır. Bunların listesini de aşağıda tablo biçiminde veriyoruz:
GCC __sync Built-in |
Linux Kernel |
Açıklama |
|---|---|---|
__sync_fetch_and_add(ptr, val) |
atomic_fetch_add |
Add, full barrier, eski değeri döndürür |
__sync_fetch_and_sub(ptr, val) |
atomic_fetch_sub |
Sub, full barrier, eski değeri döndürür |
__sync_fetch_and_and(ptr, val) |
atomic_fetch_and |
AND, full barrier, eski değeri döndürür |
__sync_fetch_and_or(ptr, val) |
atomic_fetch_or |
OR, full barrier, eski değeri döndürür |
__sync_fetch_and_xor(ptr, val) |
atomic_fetch_xor |
XOR, full barrier, eski değeri döndürür |
__sync_fetch_and_nand(ptr, val) |
— |
NAND, full barrier, kernel karşılığı yok |
__sync_add_and_fetch(ptr, val) |
atomic_add_return |
Add, full barrier, yeni değeri döndürür |
__sync_sub_and_fetch(ptr, val) |
atomic_sub_return |
Sub, full barrier, yeni değeri döndürür |
__sync_and_and_fetch(ptr, val) |
— |
AND, full barrier, yeni değeri döndürür |
__sync_or_and_fetch(ptr, val) |
— |
OR, full barrier, yeni değeri döndürür |
__sync_xor_and_fetch(ptr, val) |
— |
XOR, full barrier, yeni değeri döndürür |
__sync_bool_compare_and_swap(ptr, old, new) |
cmpxchg (bool sonuç) |
CAS, full barrier, başarı/başarısız döndürür |
__sync_val_compare_and_swap(ptr, old, new) |
cmpxchg (eski değer) |
CAS, full barrier, eski değeri döndürür |
__sync_lock_test_and_set(ptr, val) |
xchg |
Exchange, yalnızca acquire barrier |
__sync_lock_release(ptr) |
smp_store_release |
Sıfırlama, yalnızca release barrier |
__sync_synchronize() |
smp_mb |
Full memory barrier |
7.11. RCU (Read-Copy-Update) Mekanizması
Şimdi de çekirdekteki RCU (read-copy-update) mekanizması üzerinde duralım. Biz daha önce bu mekanizmanın farkına varmıştık. Burada bu mekanizmanın işleyişini ele alacağız.
RCU (Read-Copy-Update) kilitsiz (lock-free) veri yapılarının gerçekleştirilmesi için kullanılan bir tekniktir. Bir veri yapısından okuma yapan ve ona yazma yapan birtakım thread’lerin bulunduğunu düşünelim. Biz daha önce bu tür durumlarda okuma-yazma kilitlerinin (readers-writer lock) kullanıldığını görmüştük. Anımsayacağınız gibi okuma-yazma kilitleri Linux çekirdeklerinde spinlock mekanizmasını kullanıyordu. Paylaşılan alana okuma yazma kilidyle erişen aşağıdaki örneğe dikkat ediniz:
read()
{
read_lock(...);
...
...
...
read_unlock(...);
}
write()
{
write_lock(...);
...
...
...
write_unlock(...);
}
Burada birden fazla okuyan thread beklemeden işlemlerini yapmaktadır. Ancak işin içerisine bir yazan thread girdiği zaman okuma yapan thread’ler de yazma yapan thread’ler de yazan thread’i bekleme yapmaktadır. Okuma yazma kilitlerinin performans üzerindeki etkisi için şunları söyleyebiliriz:
Eğer çok sayıda yazan varsa beklemeler uzar.
Okuyan sayısı aşırı fazla ise, yazan sayısı az ise kilit hep okuyan thread’ler tarafından alındığı için yazan thread’lerin yazması gecikebilmektedir.
Çok sayıda okuma yapanın bulunması durumunda bloke olunmasa da yine kilit işlemi yapıldığı için küçük bir performans kaybı oluşabilmektedir.
İşte RCU mekanizması okuma-yazma kilitlerinin yukarıda belirttiğimiz sorunlarını ortadan kaldırmak için düşünülmüştür. RCU mekanizması Linux çekirdeklerinde 2.6 sürümü ile stabil bir biçime getirilmiştir.
Biz aşağıdaki paragraflarda thread terimi yerine akış terimini kullanacağız. Çünkü RCU mekanizması thread’lerin dışında örneğin kesme kodları tarafından da kullanılabilmektedir.
7.11.1. RCU’nun Temel Fikri
RCU mekanizmasının dayandığı fikir basittir: Okuma yapan akışlar hiç kilit almadan doğrudan okuma işlemini yaparlar. Ancak yazma yapan akışlar paylaşılan veri yapısının bir kopyasını çıkartarak işlemleri onun üzerinde yaparlar. Sonra oluşturdukları bu kopyayı asıl veri yapısı haline getirip sonraki işlemlerde onun kullanılmasını sağlarlar.
RCU mekanizmasında paylaşılan nesne yani veri yapısı bir gösterici ile gösterilmektedir:
Okuma yapan akışlar ptr göstericisinin gösterdiği yerdeki paylaşılan alana hiç kilit almadan
erişirler. Ancak yazma yapan akışlar bu veri yapısının bir kopyasını oluşturup yazmayı bu kopya
üzerinde yaparlar:
Yazma yapan akışlar yazma işlemini kopya üzerinde yaptıktan sonra ptr göstericisini bu kopyayı
gösterecek biçimde güncellerler:
Burada önemli bir sorun eski veri yapısının ne zaman, nasıl ve kim tarafından yok edileceğidir. İlk akla gelen yöntem en son okuma yapan akışın bu veri yapısını silmesidir. Ancak bu yöntemin genel bir biçimde işletilmesi mümkün olamamaktadır.
RCU mekanizmasını şuna benzetebiliriz: Önümüzde bir beyaz tahta var. Kişiler bu tahtadaki yazıyı okuyorlar. Bu beyaz tahtada değişiklik yapacak kişi okuyanların dikkati dağılmasın diye beyaz tahtanın üzerindeki yazıların bir kopyasını arkadaki başka bir beyaz tahtada oluşturuyor ve değişiklikleri bu arkadaki beyaz tahtada yapıyor. Sonra da tahtaları değiştirerek kendi tahtasının görünür hale gelmesini sağlıyor. Ancak eski beyaz tahtadan okuyanlar okumayı bitirene kadar eski tahtayı kullanmaya devam ediyor.
7.11.2. rcu_read_lock ve rcu_read_unlock
RCU mekanizmasının çekirdekte işletilebilmesi için bazı yardımcı fonksiyonlar oluşturulmuştur. RCU
korumalı veri yapısından okuma yapacak akışlar bu işlemi thread’ler arası geçişi kapatıp (yani
preemption’ı disable edip) yaparlar, işlem bitince de thread’ler arası geçişi açarlar. Thread’ler
arası geçişin açılıp kapatılması rcu_read_lock ve rcu_read_unlock fonksiyonlarıyla
yapılmaktadır. Örneğin:
rcu_read_lock();
...
... <OKUMA İŞLEMİ>
...
rcu_read_unlock();
Bu fonksiyonların parametrik yapıları şöyledir:
#include <linux/rcupdate.h>
void rcu_read_lock(void);
void rcu_read_unlock(void);
Buradaki rcu_read_lock ve rcu_read_unlock fonksiyonları aslında preempt_disable ve
preempt_enable işlemlerini yapmaktadır. rcu_read_lock fonksiyonu güncel çekirdeklerde
include/linux/rcupdate.h içerisinde aşağıdaki gibi tanımlanmıştır:
static __always_inline void rcu_read_lock(void)
{
__rcu_read_lock();
__acquire(RCU);
rcu_lock_acquire(&rcu_lock_map);
RCU_LOCKDEP_WARN(!rcu_is_watching(),
"rcu_read_lock() used illegally while idle");
}
Buradaki __rcu_read_lock fonksiyonu dışındaki çağrılar debug amaçlıdır, konfigürasyon
parametrelerine bağlı olarak zaten koda yansıtılmayabilmektedir. __rcu_read_lock fonksiyonu da
şöyle tanımlanmıştır:
static inline void __rcu_read_lock(void)
{
preempt_disable();
}
7.11.3. rcu_dereference
Çekirdeğin RCU mekanizmasında paylaşılan veri yapısını gösteren gösterici içerisindeki adresi elde
etmek için rcu_dereference fonksiyonu kullanılmaktadır. Bu fonksiyon
include/linux/rcupdate.h dosyası içerisinde bir makro biçiminde yazılmıştır:
#define rcu_dereference(p) rcu_dereference_check(p, 0)
Bu makronun çağrı zinciri şöyledir:
#define rcu_dereference_check(p, c) \
__rcu_dereference_check((p), __UNIQUE_ID(rcu), \
(c) || rcu_read_lock_held(), __rcu)
#define __rcu_dereference_check(p, local, c, space) \
({ \
typeof(**(p)) *local = (typeof(**(p)) *__force)(p); \
RCU_LOCKDEP_WARN(!(c), "suspicious rcu_dereference_check()"); \
rcu_dereference_raw(local); \
})
#define rcu_dereference_raw(p) READ_ONCE(p)
Burada neden bu kadar çok kod vardır? Aslında buradaki kodlar debug amaçlı bazı kontrolleri
yapmaktadır. Bu kontroller çekirdek konfigürasyon parametreleriyle etkin hale getirilmektedir.
Bizim kullandığımız dağıtımların çekirdekleri derlenirken bu konfigürasyon parametreleri zaten
kapatılmış durumdadır. Böylece aslında bu kod READ_ONCE(p) ile göstericinin içerisindeki adresi
volatile erişimle elde etmektedir.
7.11.4. rcu_assign_pointer
Çekirdek RCU mekanizmasında yazan akış yazma işlemini bitirdiği zaman göstericiyi
rcu_assign_pointer fonksiyonu ile güncellemektedir. Bu fonksiyon da aslında
include/linux/rcupdate.h dosyası içerisinde bir makro biçiminde yazılmıştır:
#define rcu_assign_pointer(p, v) \
do { \
uintptr_t _r_a_p__v = (uintptr_t)(v); \
rcu_check_sparse(p, __rcu); \
\
if (__builtin_constant_p(v) && (_r_a_p__v) == (uintptr_t)NULL) \
WRITE_ONCE((p), (typeof(p))(_r_a_p__v)); \
else \
smp_store_release(&p, RCU_INITIALIZER((typeof(p))_r_a_p__v)); \
} while (0)
Bu makro biraz karışık olsa da özünde v değerini p göstericisine atomik bir biçimde
atamaktadır. smp_store_release makrosunu görmüştük; bu makro tek yönlü bariyer oluşturmaktaydı.
Buradaki __builtin_constant_p gcc ve clang derleyicilerinin built-in bir fonksiyonudur. Makro
parametresi olan v’nin bir sabit olup olmadığına bakmaktadır. Eğer v değeri NULL adres
sabiti ise atama işlemi WRITE_ONCE makrosuyla yapılmıştır. rcu_check_sparse fonksiyonu ise
gcc ve clang derleyicilerinin __CHECKER__ isimli önceden tanımlanmış (predefined) sembolik sabiti
1 ise birtakım kontrol işlemlerini yapmaktadır. Normal bir çekirdek derlemesinde aslında
rcu_check_sparse fonksiyonu da debug amaçlı olduğu için koddan kaldırılacaktır.
7.11.5. synchronize_rcu ve call_rcu Fonksiyonları
RCU mekanizmasında yazan akış (yani update işlemini yapan akış) göstericinin gösterdiği yerdeki
veri yapısının kopyasını çıkartır. Sonra da rcu_assign_pointer makrosuyla artık bu yeni kopyayı
yayınlar. Tabii okuyan tarafların işlemlerini bitirmesinden sonra eski veri yapısının da silinmesi
gerekir. Bu silme işlemi yazan akış tarafından yapılmaktadır. Eski veri yapısından okuma yapan tüm
akışların işlemini bitirmesi için geçen süreye grace period denilmektedir. Eski veri yapısının bu
grace period bittikten sonra silinmesi gerekir. İşte bu işlem iki biçimde yapılabilmektedir:
birincisi synchronize_rcu fonksiyonu ile, ikincisi de call_rcu fonksiyonu ile.
synchronize_rcu fonksiyonu grace period bitene kadar yazan akışı blokede bekletmektedir. RCU
mekanizmasında yazan tarafın bekletilmesi size tuhaf gelebilir. Ancak RCU mekanizmasının ana amacı
okuyan akışların bekletilmeden çalışmasının sağlanmasıdır.
call_rcu fonksiyonu ise beklemeye yol açmaz. Bu fonksiyon bir callback fonksiyonu parametre
olarak alır. Grace period bittiğinde çekirdek bu callback fonksiyonu çağırır ve eski veri yapısı
bu callback fonksiyon tarafından silinir. Bu fonksiyonların parametrik yapıları şöyledir:
#include <linux/rcupdate.h>
void synchronize_rcu(void);
void call_rcu(struct rcu_head *head, rcu_callback_t func);
rcu_callback_t türü de şöyle typedef edilmiştir:
typedef void (*rcu_callback_t)(struct rcu_head *head);
Her ne kadar call_rcu fonksiyonu yazan tarafı bekletmiyorsa da bazı uygulamalarda yazan tarafın
açıkça bekletilmesi de gerekebilmektedir. call_rcu fonksiyonu hakkında daha ayrıntılı açıklamayı
izleyen paragraflarda yapacağız.
7.11.6. RCU Mekanizmasının Kullanımına Örnek
Şimdi RCU mekanizmasının kullanımına birkaç örnek verelim. Örneğin paylaşılan veri yapısı aşağıdaki gibi olsun:
#define MAX_NAME 32
struct DEVICE_INFO {
int id;
char name[MAX_NAME];
};
Burada bu veri yapısının tahsis edilmiş olduğunu ve aşağıdaki gösterici tarafından gösterildiğini kabul edelim:
static struct DEVICE_INFO __rcu *device_info;
Buradaki __rcu niteleyicisi, bu gösterici yanlışlıkla başka bir amaçla kullanıldığında debug
amaçlı uyarı oluşturmak ve okunabilirliği artırmak için kullanılmaktadır. Bunun düzgün kodların
çalışmasında herhangi bir etkisi yoktur.
Şimdi veri yapısından okuma yapan thread’lerin olduğunu varsayalım. Bu thread’ler aşağıdaki gibi okumayı yapabilirler:
static long ioctl_read_device(struct file *filp, unsigned long arg)
{
struct DEVICE_INFO *di;
rcu_read_lock();
di = rcu_dereference(device_info);
if (di != NULL)
printk(KERN_INFO "Device: id=%d Name=%s\n", di->id, di->name);
rcu_read_unlock();
return 0;
}
Bu veri yapısına yazma yapan thread’ler olsa bile okuma yapan thread’lerin hiç beklemeden işlemini yaptığına dikkat ediniz. Burada okuma faaliyeti olarak aygıt bilgileri çekirdeğin log sistemine yazılmıştır. Veri yapısına yazan fonksiyon işlemini şöyle yapabilir:
static int update_device(int new_id, const char *new_name)
{
struct DEVICE_INFO *di_new, *di_old;
/* yeni kopya oluşturuluyor */
if ((di_new = (struct DEVICE_INFO *)kmalloc(sizeof(struct DEVICE_INFO), GFP_KERNEL)) == NULL)
return -ENOMEM;
/* değişiklikler yapılıyor */
di_new->id = new_id;
strscpy(di_new->name, new_name, MAX_NAME);
/* eski göstericinin gösterdiği yer değiştiriliyor */
spin_lock(&dev_lock);
di_old = rcu_dereference(device_info);
rcu_assign_pointer(device_info, di_new);
spin_unlock(&dev_lock);
/* tüm okuyan thread'ler bitene kadar bekletiliyor */
synchronize_rcu();
/* eski veri yapısı serbest bırakılıyor */
kfree(di_old);
return 0;
}
Burada bir noktaya dikkat ediniz. Global gösterici okunduktan sonra araya bir yazıcı girip eski alanı serbest bırakırsa tanımsız davranış oluşur. Bu nedenle eski değerin alınması ve yeni değerin yerleştirilmesi kısmı spinlock ile kritik kod bloğu oluşturularak ele alınmıştır.
Çekirdekte rcu_dereference işlemi ile rcu_assign_pointer işlemini tek hamlede yapan
rcu_replace_pointer isimli bir makro da bulunmaktadır:
#define rcu_replace_pointer(rcu_ptr, ptr, c) \
({ \
typeof(ptr) __tmp = rcu_dereference_protected((rcu_ptr), (c)); \
rcu_assign_pointer((rcu_ptr), (ptr)); \
__tmp; \
})
Yukarıdaki kodda bu makroyu da kullanabilirdik. Örneğin:
di_old = rcu_replace_pointer(device_info, di_new, true);
Makronun son parametresi genellikle true biçimde geçilmektedir.
Yukarıdaki örnek RCU uygulamasını bir aygıt sürücü yoluyla test edebiliriz. Tabii test için kullanıcı modundaki thread’lerin iç içe girmesini sağlamalıyız. Biz testi rastgele beklemelerle yüzeysel olarak yapacağız. Aşağıda bu aygıt sürücü kodları verilmiştir.
rcu-test-driver.h
#ifndef TEST_DRIVER_H_
#define TEST_DRIVER_H_
#include <linux/stddef.h>
#include <linux/ioctl.h>
#define MAX_NAME 32
struct DEVICE_INFO {
int id;
char name[MAX_NAME];
};
#define TEST_DRIVER_MAGIC 'r'
#define IOC_RCU_READ _IOR(TEST_DRIVER_MAGIC, 0, struct DEVICE_INFO)
#define IOC_RCU_WRITE _IOW(TEST_DRIVER_MAGIC, 1, struct DEVICE_INFO)
#endif
rcu-test-driver.c
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include "rcu-test-driver.h"
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kaan Aslan");
MODULE_DESCRIPTION("rcu-test-driver");
static int test_driver_open(struct inode *inodep, struct file *filp);
static int test_driver_release(struct inode *inodep, struct file *filp);
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off);
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off);
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg);
static long ioctl_read_device(struct file *filp, unsigned long arg);
static long ioctl_update_device(struct file *filp, unsigned long arg);
static dev_t g_dev;
static struct cdev g_cdev;
static struct file_operations g_fops = {
.owner = THIS_MODULE,
.open = test_driver_open,
.read = test_driver_read,
.write = test_driver_write,
.release = test_driver_release,
.unlocked_ioctl = test_driver_ioctl
};
static struct DEVICE_INFO __rcu *g_device_info;
static DEFINE_SPINLOCK(g_dev_lock);
static int __init test_driver_init(void)
{
int result;
printk(KERN_INFO "rcu-test-driver initialization...\n");
if ((result = alloc_chrdev_region(&g_dev, 0, 1, "rcu-test-driver")) < 0) {
printk(KERN_INFO "cannot alloc char driver!...\n");
return result;
}
cdev_init(&g_cdev, &g_fops);
if ((result = cdev_add(&g_cdev, g_dev, 1)) < 0) {
unregister_chrdev_region(g_dev, 1);
printk(KERN_ERR "cannot add device!...\n");
return result;
}
if ((g_device_info = (struct DEVICE_INFO *)kmalloc(sizeof(struct DEVICE_INFO),
GFP_KERNEL)) == NULL) {
unregister_chrdev_region(g_dev, 1);
cdev_del(&g_cdev);
return -ENOMEM;
}
g_device_info->id = 100;
strscpy(g_device_info->name, "Sample", MAX_NAME);
return 0;
}
static void __exit test_driver_exit(void)
{
cdev_del(&g_cdev);
unregister_chrdev_region(g_dev, 1);
kfree(g_device_info);
printk(KERN_INFO "rcu-test-driver exit...\n");
}
static int test_driver_open(struct inode *inodep, struct file *filp)
{
return 0;
}
static int test_driver_release(struct inode *inodep, struct file *filp)
{
return 0;
}
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off)
{
return 0;
}
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off)
{
return 0;
}
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
long result;
switch (cmd) {
case IOC_RCU_READ:
result = ioctl_read_device(filp, arg);
break;
case IOC_RCU_WRITE:
result = ioctl_update_device(filp, arg);
break;
default:
result = -ENOTTY;
}
return result;
}
static long ioctl_read_device(struct file *filp, unsigned long arg)
{
struct DEVICE_INFO *di;
rcu_read_lock();
di = rcu_dereference(g_device_info);
if (di != NULL) {
if (copy_to_user((struct DEVICE_INFO *)arg, di, sizeof(struct DEVICE_INFO)) != 0)
return -EFAULT;
printk(KERN_INFO "Device: id=%d Name=%s\n", di->id, di->name);
}
rcu_read_unlock();
return 0;
}
static long ioctl_update_device(struct file *filp, unsigned long arg)
{
struct DEVICE_INFO *di_new, *di_old;
struct DEVICE_INFO di_user;
if (copy_from_user(&di_user, (struct DEVICE_INFO *)arg,
sizeof(struct DEVICE_INFO)) != 0)
return -EFAULT;
if ((di_new = (struct DEVICE_INFO *)kmalloc(sizeof(struct DEVICE_INFO),
GFP_KERNEL)) == NULL)
return -ENOMEM;
di_new->id = di_user.id;
strscpy(di_new->name, di_user.name, MAX_NAME);
spin_lock(&g_dev_lock);
di_old = rcu_dereference(g_device_info);
rcu_assign_pointer(g_device_info, di_new);
spin_unlock(&g_dev_lock);
synchronize_rcu();
kfree(di_old);
printk(KERN_INFO "DEVICE_INFO updated: %d, %s\n", di_user.id, di_user.name);
return 0;
}
module_init(test_driver_init);
module_exit(test_driver_exit);
Makefile
obj-m += ${file}.o
all:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} modules
clean:
make -C /lib/modules/$(shell uname -r)/build M=${PWD} clean
load
#!/bin/bash
module=$1
mode=666
/sbin/insmod ./${module}.ko ${@:2} || exit 1
major=$(awk "\$2 == \"$module\" {print \$1}" /proc/devices)
rm -f $module
mknod -m $mode $module c $major 0
Aşağıdaki unload betiği sürücüyü sistemden kaldırır:
#!/bin/bash
module=$1
/sbin/rmmod ./${module}.ko || exit 1
rm -f $module
rcu-test.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <time.h>
#include <stdint.h>
#include <fcntl.h>
#include <unistd.h>
#include <pthread.h>
#include <sys/ioctl.h>
#include "rcu-test-driver.h"
void exit_sys(const char *msg);
void *thread_proc_read(void *param);
void *thread_proc_update(void *param);
int main(void)
{
int fd;
int result;
pthread_t tid_read, tid_update;
srand(time(NULL));
if ((fd = open("rcu-test-driver", O_RDWR)) == -1)
exit_sys("open");
if ((result = pthread_create(&tid_update, NULL, thread_proc_update,
(void *)fd)) != 0) {
fprintf(stderr, "pthread_create: %s\n", strerror(result));
exit(EXIT_FAILURE);
}
if ((result = pthread_create(&tid_read, NULL, thread_proc_read,
(void *)fd)) != 0) {
fprintf(stderr, "pthread_create: %s\n", strerror(result));
exit(EXIT_FAILURE);
}
pthread_join(tid_read, NULL);
pthread_join(tid_update, NULL);
close(fd);
return 0;
}
void *thread_proc_read(void *param)
{
int fd;
struct DEVICE_INFO di;
fd = (int)param;
for (int i = 0; i < 10; ++i) {
if (ioctl(fd, IOC_RCU_READ, &di) == -1)
exit_sys("ioctl");
printf("Device: id=%d Name=%s\n", di.id, di.name);
usleep(rand() % 100000);
}
return NULL;
}
void *thread_proc_update(void *param)
{
int fd;
struct DEVICE_INFO di;
fd = (int)param;
for (int i = 0; i < 10; ++i) {
di.id = i + 1000;
strcpy(di.name, "My Device");
if (ioctl(fd, IOC_RCU_WRITE, &di) == -1)
exit_sys("ioctl");
usleep(rand() % 100000);
}
return NULL;
}
void exit_sys(const char *msg)
{
perror(msg);
exit(EXIT_FAILURE);
}
7.11.7. call_rcu Fonksiyonu ve kfree_rcu Makrosu
Yukarıda da belirttiğimiz gibi yazan taraflar synchronize_rcu fonksiyonunu çağırdığında grace
period kadar bir bloke oluşabilmektedir. Bunun call_rcu fonksiyonu ile engellenebileceğini
söylemiştik. call_rcu fonksiyonu bir callback fonksiyonu argüman olarak alır ve bunu saklar;
çekirdek de grace period bittiğinde bu callback fonksiyonu çağırır. call_rcu fonksiyonunun
parametrik yapısını anımsatmak istiyoruz:
void call_rcu(struct rcu_head *head, rcu_callback_t func);
Buradaki rcu_head yapısı callback mekanizmasının işletilmesinde kullanılmaktadır. Sistem
programcısı paylaşılan nesneye ilişkin yapının içerisine rcu_head isimli yapı türünden bir eleman
yerleştirmeli ve fonksiyonun birinci parametresine bu elemanın adresini vermelidir. Örneğin:
struct DEVICE_INFO {
int id;
char name[MAX_NAME];
struct rcu_head rcu;
};
İşte call_rcu fonksiyonunun birinci parametresine paylaşılan alana ilişkin yapının içerisindeki
rcu_head türünden elemanın adresi (örneğimizde yapının rcu elemanı), ikinci parametresine de
callback fonksiyonun adresi geçirilmelidir. Fonksiyonun ikinci parametresindeki türün typedef bildirimine
dikkat ediniz:
typedef void (*rcu_callback_t)(struct rcu_head *head);
Bu durumda sistem programcısının call_rcu fonksiyonunun ikinci parametresine geri dönüş değeri
void olan, parametresi struct rcu_head * türünden olan bir fonksiyonun adresini geçmesi gerekir.
struct rcu_head yapısı çekirdeğin callback mekanizmasının yönetebilmesi için gereken elemanları
barındırmaktadır. Bu yapı şöyle tanımlanmıştır:
struct callback_head {
struct callback_head *next;
void (*func)(struct callback_head *head);
} __attribute__((aligned(sizeof(void *))));
#define rcu_head callback_head
Örneğin:
struct DEVICE_INFO *di_new, *di_old;
/* ... */
spin_lock(&g_dev_lock);
di_old = rcu_dereference(g_device_info);
rcu_assign_pointer(g_device_info, di_new);
spin_unlock(&g_dev_lock);
if (di_old != NULL)
call_rcu(&di_old->rcu, device_rcu_callback);
call_rcu fonksiyonunun ikinci parametresine geçirdiğimiz callback fonksiyonun parametresi aslında
kendi yapı nesnemizin içerisindeki rcu_head elemanının adresidir. Biz de bu adresten hareketle asıl
nesne adresini container_of makrosuyla elde edebiliriz. Örneğin:
static void device_rcu_callback(struct rcu_head *hrcu)
{
struct DEVICE_INFO *di;
di = container_of(hrcu, struct DEVICE_INFO, rcu);
kfree(di);
}
Ayrıca Linux çekirdeğinde call_rcu işlemi ile kfree işlemini birlikte yapan kfree_rcu isimli
bir makro da bulunmaktadır. kfree_rcu makrosu iki parametre almaktadır:
kfree_rcu(ptr, rcu_head_fieldname);
Makronun birinci parametresi serbest bırakılacak nesnenin adresini, ikinci parametresi de nesneye ilişkin
yapıdaki rcu_head elemanının ismini almaktadır. Örneğin:
struct DEVICE_INFO *di_new, *di_old;
/* ... */
spin_lock(&g_dev_lock);
di_old = rcu_dereference(g_device_info);
rcu_assign_pointer(g_device_info, di_new);
spin_unlock(&g_dev_lock);
if (di_old != NULL)
kfree_rcu(di_old, rcu);
Yukarıda yaptığımız örneği aşağıda call_rcu kullanarak yeniden veriyoruz.
Aşağıda, önceki bölümlerde açıkladığımız call_rcu mekanizmasını kullanan tam bir çekirdek modülü
örneği verilmektedir:
rcu-test-driver.c
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include "rcu-test-driver.h"
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kaan Aslan");
MODULE_DESCRIPTION("rcu-test-driver");
static int test_driver_open(struct inode *inodep, struct file *filp);
static int test_driver_release(struct inode *inodep, struct file *filp);
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off);
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off);
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg);
static long ioctl_read_device(struct file *filp, unsigned long arg);
static long ioctl_update_device(struct file *filp, unsigned long arg);
static void device_rcu_callback(struct rcu_head *hrcu);
static dev_t g_dev;
static struct cdev g_cdev;
static struct file_operations g_fops = {
.owner = THIS_MODULE,
.open = test_driver_open,
.read = test_driver_read,
.write = test_driver_write,
.release = test_driver_release,
.unlocked_ioctl = test_driver_ioctl
};
struct DEVICE_INFO {
int id;
char name[MAX_NAME];
struct rcu_head rcu;
};
static struct DEVICE_INFO __rcu *g_device_info;
static DEFINE_SPINLOCK(g_dev_lock);
static int __init test_driver_init(void)
{
int result;
printk(KERN_INFO "rcu-test-driver module initialization...\n");
if ((result = alloc_chrdev_region(&g_dev, 0, 1, "rcu-test-driver")) < 0) {
printk(KERN_INFO "cannot alloc char driver!...\n");
return result;
}
cdev_init(&g_cdev, &g_fops);
if ((result = cdev_add(&g_cdev, g_dev, 1)) < 0) {
unregister_chrdev_region(g_dev, 1);
printk(KERN_ERR "cannot add device!...\n");
return result;
}
if ((g_device_info = (struct DEVICE_INFO *)kmalloc(sizeof(struct DEVICE_INFO), GFP_KERNEL)) == NULL) {
unregister_chrdev_region(g_dev, 1);
cdev_del(&g_cdev);
return -ENOMEM;
}
g_device_info->id = 100;
strscpy(g_device_info->name, "Sample", MAX_NAME);
return 0;
}
static void __exit test_driver_exit(void)
{
cdev_del(&g_cdev);
unregister_chrdev_region(g_dev, 1);
kfree(g_device_info);
printk(KERN_INFO "rcu-test-driver module exit...\n");
}
static int test_driver_open(struct inode *inodep, struct file *filp)
{
return 0;
}
static int test_driver_release(struct inode *inodep, struct file *filp)
{
return 0;
}
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off)
{
return 0;
}
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off)
{
return 0;
}
static long test_driver_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
long result;
switch (cmd) {
case IOC_RCU_READ:
result = ioctl_read_device(filp, arg);
break;
case IOC_RCU_WRITE:
result = ioctl_update_device(filp, arg);
break;
default:
printk(KERN_INFO "invalid ioctl code!..\n");
result = -ENOTTY;
}
return result;
}
static long ioctl_read_device(struct file *filp, unsigned long arg)
{
struct DEVICE_INFO *di;
struct DEVICE_PARAM di_param;
rcu_read_lock();
di = rcu_dereference(g_device_info);
if (di != NULL) {
di_param.id = di->id;
strscpy(di_param.name, di->name, MAX_NAME);
if (copy_to_user((struct DEVICE_PARAM *)arg, &di_param, sizeof(struct DEVICE_PARAM)) != 0)
return -EFAULT;
printk(KERN_INFO "Device: id=%d Name=%s\n", di->id, di->name);
}
rcu_read_unlock();
return 0;
}
static long ioctl_update_device(struct file *filp, unsigned long arg)
{
struct DEVICE_INFO *di_new, *di_old;
struct DEVICE_PARAM di_param;
if (copy_from_user(&di_param, (struct DEVICE_PARAM *)arg, sizeof(struct DEVICE_PARAM)) != 0)
return -EFAULT;
if ((di_new = (struct DEVICE_INFO *)kmalloc(sizeof(struct DEVICE_INFO), GFP_KERNEL)) == NULL)
return -ENOMEM;
di_new->id = di_param.id;
strscpy(di_new->name, di_param.name, MAX_NAME);
spin_lock(&g_dev_lock);
di_old = rcu_dereference(g_device_info);
rcu_assign_pointer(g_device_info, di_new);
spin_unlock(&g_dev_lock);
if (di_old != NULL)
call_rcu(&di_old->rcu, device_rcu_callback);
/*
if (di_old != NULL)
kfree_rcu(di_old, rcu);
*/
printk(KERN_INFO "DEVICE_INFO updated: %d, %s\n", di_param.id, di_param.name);
return 0;
}
static void device_rcu_callback(struct rcu_head *hrcu)
{
struct DEVICE_INFO *di;
di = container_of(hrcu, struct DEVICE_INFO, rcu);
kfree(di);
}
module_init(test_driver_init);
module_exit(test_driver_exit);
7.11.8. RCU’lu Bağlı Listeler
Biz çekirdekteki veri yapılarını ele alırken bazı veri yapılarının RCU’lu biçimlerinin olduğunu da görmüştük. Örneğin bağlı liste işlemlerini yapan fonksiyonların RCU biçimleri de vardı. RCU’lu bağlı liste fonksiyonlarını anımsatmak istiyoruz:
void list_add_rcu(struct list_head *new, struct list_head *head);
void list_add_tail_rcu(struct list_head *new, struct list_head *head);
void list_del_rcu(struct list_head *entry);
void list_replace_rcu(struct list_head *old, struct list_head *new);
void list_splice_init_rcu(struct list_head *list, struct list_head *head, synchronize_rcu_func wait);
#define list_entry_rcu(ptr, type, member)
#define list_first_entry_rcu(ptr, type, member)
#define list_next_rcu(list)
#define list_for_each_entry_rcu(pos, head, member)
#define list_for_each_entry_from_rcu(pos, head, member)
#define list_for_each_entry_continue_rcu(pos, head, member)
Şimdi bu RCU’lu bağlı listeler üzerinde ek açıklamalar yapmak istiyoruz. Buradaki RCU’lu bağlı liste fonksiyonları ile bağlı liste üzerinde güncelleme yapılırken aynı bağlı listeden okuma yapan akışlar bekletilmemektedir. Örneğin bağlı listeden bir düğüm silinecek olsun. Bu durumda okuma yapan akışlar hiç bloke olmadan işlemlerine devam ederler, silme işlemi ise grace period bittiğinde görünür hale gelir.
Linux çekirdeğindeki RCU’lu bağlı listelerdeki düğümler de yine list_head yapısıyla temsil
edilmektedir:
struct list_head {
struct list_head *next, *prev;
};
Hash tablolarında kök düğümün tek bir gösterici içerdiğini anımsayınız:
struct hlist_head {
struct hlist_node *first;
};
struct hlist_node {
struct hlist_node *next, **pprev;
};
RCU’lu bağlı listelerden okuma yapan thread’ler (örneğin bağlı listeyi dolaşan thread’ler) yine
rcu_read_lock ve rcu_read_unlock çağrıları arasında thread’ler arası geçişi kapatarak
işlemlerini yapmaktadır:
struct SAMPLE {
/* ... */
struct list_head link;
struct rcu_head rcu;
};
LIST_HEAD(g_mylist);
/* ... */
struct SAMPLE *ps;
rcu_read_lock();
list_for_each_entry_rcu(ps, &g_mylist, link) {
/* ... */
}
rcu_read_unlock();
Burada struct SAMPLE nesneleri bir bağlı liste ile birbirine bağlanmış durumdadır. Bağlı listeyi
dolaşmadan önce rcu_read_lock fonksiyonunun, dolaşım sonunda da rcu_read_unlock fonksiyonunun
çağrıldığına dikkat ediniz. Dolaşım yapan makro list_for_each_entry_rcu ismindedir. RCU’suz bağlı
listelerde bu makronun isminin list_for_each_entry biçiminde olduğunu anımsayınız. Aslında
list_for_each_entry makrosuyla list_for_each_entry_rcu makrosu arasında çok küçük bir fark
vardır. list_for_each_entry_rcu makrosu include/linux/rculist.h içerisinde şöyle
tanımlanmıştır:
#define list_for_each_entry_rcu(pos, head, member, cond...) \
for (__list_check_rcu(dummy, ## cond, 0), \
pos = list_entry_rcu((head)->next, typeof(*pos), member); \
&pos->member != (head); \
pos = list_entry_rcu(pos->member.next, typeof(*pos), member))
Buradaki list_entry_rcu makrosu ise şöyle tanımlanmıştır:
#define list_entry_rcu(ptr, type, member) \
container_of(READ_ONCE(ptr), type, member)
Aslında iki makro arasındaki fark yalnızca bağ okumasının READ_ONCE ile yapılmasıdır.
RCU’lu bağlı listelerde liste üzerinde yazma işlemleri (örneğin düğüm ekleme, düğüm silme gibi işlemler) yapılırken yine yazan tarafların bir spinlock ile senkronize edilmesi gerekmektedir. Bu spinlock nesnesini sistem programcısı kendisi oluşturmalıdır. Örneğin:
spin_lock(&g_myspinlock); /* yazan tarafların senkronize edilmesi gerekiyor */
list_add_rcu(&new_node->list, &g_mylist);
spin_unlock(&g_myspinlock);
Burada list_add_rcu fonksiyonu ile bağlı listenin başına bir düğüm eklenmiştir. Ancak bu işlem
sırasında bir spinlock ile yazan tarafların senkronize edilmesi sağlanmıştır.
Peki list_add_rcu fonksiyonu okuyan tarafları bekletmeden işlemini nasıl yapmaktadır? İşte bu
fonksiyon önce eklenecek düğümün next ve prev göstericilerini ayarlar, sonra da eklemeyi
yaparken rcu_assign_pointer makrosunu kullanır. Böylece grace period bittikten sonra artık yeni
okuyucular bu düğümü görmeye başlayacaktır. list_add_rcu fonksiyonunun gerçekleştirimi şöyle
yapılmıştır:
static inline void list_add_rcu(struct list_head *new, struct list_head *head)
{
__list_add_rcu(new, head, head->next);
}
static inline void __list_add_rcu(struct list_head *new, struct list_head *prev, struct list_head *next)
{
if (!__list_add_valid(new, prev, next))
return;
new->next = next;
new->prev = prev;
rcu_assign_pointer(list_next_rcu(prev), new); /* store-release */
next->prev = new;
}
#define list_next_rcu(list) (*((struct list_head __rcu **)(&(list)->next)))
Buradaki list_add_rcu fonksiyonu bağlı listenin başına düğüm eklemektedir. Peki bu düğüm ekleme
işlemi burada nasıl yapılmıştır? Anımsayacağınız gibi bağlı listenin başına, sonuna ve arasında düğüm
ekleme işlemi ortak bir fonksiyonla yapılmaktadır. Bu fonksiyon da örneğimizde __list_add_rcu
fonksiyonudur. Yeni düğümün next ve prev göstericileri aşağıdaki gibi ayarlanmıştır:
new->next = next;
new->prev = prev;
Sonra kök düğümün next göstericisinin ilk düğümü göstermesi sağlanmıştır. Tabii bu işlem yeni
veri yapısının yayınlanması işlemidir. Dolayısıyla bu işlem rcu_assign_pointer makrosuyla
yapılmıştır:
rcu_assign_pointer(list_next_rcu(prev), new); /* store-release */
Nihayetinde eski ilk düğümün yeni düğümü göstermesi de şöyle sağlanmıştır:
next->prev = new;
Peki burada kök gösterici yayınlandıktan sonra next->prev = new işleminin yapılması bir soruna yol
açmaz mı? Yani tam o sırada geriye doğru listeyi okuyan bir thread varsa bir kararsızlık oluşmaz mı?
İşte Linux çekirdeğinin RCU’lu bağlı listelerinden okuma yapan taraflar hiçbir zaman geriye doğru okuma
yapmamaktadır. Sizin de bu kurala uymanız gerekir.
RCU’lu bağlı listelerden silme işlemi de yine benzer biçimde spinlock kilidi alınarak yapılmalıdır. Örneğin:
spin_lock(&g_myspinlock);
list_del_rcu(&node->link);
spin_unlock(&g_myspinlock);
call_rcu(&node->rcu, free_node_callback); /* grace period sonrası serbest bırak */
Burada görüldüğü gibi önce spinlock kilidi alınmış sonra düğüm silme işlemi list_del_rcu fonksiyonu
ile yapılmıştır. Düğüm silme işlemi grace period sonunda gerçekleştiğinde ek birtakım işlemlerin de
yapılması gerekebilmektedir. Bu nedenle örneğimizde call_rcu fonksiyonu ile düğümün serbest
bırakılması sırasında free_node_callback isimli bizim bir fonksiyonumuz çağrılmıştır. Eğer düğümler
çekirdeğin heap alanı içerisinde tahsis edilmişse bu fonksiyon onları serbest bırakabilir.
list_del_rcu fonksiyonu da şöyle yazılmıştır:
static inline void list_del_rcu(struct list_head *entry)
{
__list_del_entry(entry);
entry->prev = LIST_POISON2;
/* entry->next kasıtlı olarak bozulmaz! */
}
static inline void __list_del_entry(struct list_head *entry)
{
if (!__list_del_entry_valid(entry))
return;
__list_del(entry->prev, entry->next);
}
static inline void __list_del(struct list_head *prev, struct list_head *next)
{
next->prev = prev;
WRITE_ONCE(prev->next, next);
}
Düğüm silme işleminin herhangi bir yerinde rcu_assign_pointer makrosunun kullanılmadığına dikkat
ediniz.
7.12. Kullanıcı Modu Senkronizasyonları ve Futex Mekanizması
Biz senkronizasyon konusunda çekirdek tarafından kullanılan senkronizasyon nesnelerini ele aldık. Peki kullanıcı modundan kullandığımız yani pthread kütüphanesinin kullandığı senkronizasyon nesneleri nasıl oluşturulmuştur? pthread kütüphanesi bu senkronizasyon nesnelerini hangi sistem fonksiyonlarıyla gerçekleştirmektedir? Şimdi bu konu üzerinde biraz durmak istiyoruz.
Bilindiği gibi UNIX türevi sistemlerin programlama bağlamındaki kullanıcı arayüzü POSIX standartlarıyla
belirlenmiştir. POSIX standartları tüm UNIX türevi işletim sistemlerinin taşınabilir programlama arayüzüdür.
Dolayısıyla C, C++, Java, C#, Python gibi dillerin kütüphaneleri aşağı seviyeli işlemleri programcılar fark
etmese de Linux sistemlerinde bu POSIX fonksiyonlarını çağırarak gerçekleştirmektedir. Zaten bu konu üzerinde
daha önce durmuştuk. Anımsanacağı gibi Linux sistemlerinde POSIX fonksiyonlarının bir bölümü hemen belli bir
sistem fonksiyonunu çağırmaktadır. Örneğin open POSIX fonksiyonu aslında Linux’ta sys_open sistem
fonksiyonunu çağıran bir sarma fonksiyon gibidir.
UNIX/Linux sistemlerinde kullanıcı modundaki thread senkronizasyonu işlemleri pthread_xxx fonksiyonlarıyla
yapılmaktadır. pthread kütüphanesi POSIX’in resmi thread kütüphanesidir. Dolayısıyla programlama dili ne olursa
olsun Linux sistemlerinde aslında o programlama dillerinin kendi thread ve senkronizasyon fonksiyonları Linux
sistemlerinde pthread kütüphanesinin fonksiyonlarını çağırmaktadır. Örneğin siz C++’ın C++11 ile eklenen thread
kütüphanesini Linux’ta kullanıyorsanız bunlar eninde sonunda asıl işlemleri pthread_xxx fonksiyonlarını
çağırarak yapmaktadır. Benzer durum Qt kütüphanesi için de geçerlidir. Tabii programlama dillerinin ve
framework’lerin thread kütüphaneleri ve senkronizasyon nesneleri o programlama dili ya da framework temelinde
taşınabilir (portable) durumdadır. Yani örneğin biz C++’ın thread kütüphanesini hem Windows’ta hem de Linux’ta
aynı biçimde kullanırız. Ancak bunların gerçekleştirimleri işletim sistemine özgü bir biçimde yapılmaktadır.
7.12.1. Futex Mekanizması
Linux sistemlerinde pthread kütüphanesinin kullanıcı modundan kullanılabilen senkronizasyon nesneleri şunlardır:
pthread_mutex_t(mutex)pthread_cond_t(condition variable)pthread_rwlock_t(read-write lock)pthread_spinlock_t(spinlock)pthread_barrier_t(barrier)semaphore
İşte kullanıcı modundaki tüm bu senkronizasyon nesneleri aslında çekirdekteki futex (fast user space mutex) denilen sistem fonksiyonunu ve bu sistem fonksiyonunun sağladığı mekanizmayı kullanmaktadır. Yani çekirdekte her senkronizasyon nesnesi için ayrı bir sistem fonksiyonu yoktur. Yalnızca futex isimli bir sistem fonksiyonu vardır. pthread kütüphanesinin senkronizasyon fonksiyonları bu futex sistem fonksiyonunu çağırmaktadır.
futex sistem fonksiyonu için bir POSIX sarma fonksiyonu olmadığı gibi libc kütüphanesinde de bir sarma
fonksiyon bulunmamaktadır. Ancak anımsanacağı gibi sistem fonksiyonları kullanıcı modundan libc kütüphanesinin
bulundurduğu syscall isimli fonksiyon yoluyla çağrılabilmektedir. syscall fonksiyonunun parametrik
yapısını anımsayınız:
#include <sys/syscall.h>
long syscall(long number, ...);
Her sistem fonksiyonun bir numarası vardır. Bu numaralar da <sys/syscall.h> dosyası içerisinde SYS_xxx
biçiminde define edilmiştir. Örneğin sys_open sistem fonksiyonunun numarası SYS_open sembolik sabiti,
sys_futex sistem fonksiyonunun numarası için SYS_futex sembolik sabiti bulunmaktadır. O halde futex
sistem fonksiyonu doğrudan kullanıcı modundan şöyle çağrılabilir:
int futex(uint32_t *uaddr, int op, uint32_t val, const struct timespec *timeout,
uint32_t *uaddr2, uint32_t val3)
{
return syscall(SYS_futex, uaddr, op, val, timeout, uaddr2, val3);
}
Futex kullanımında kullanıcı modundaki programcı uint32_t türünden (64 bit sistem olsa bile bu türden) bir
nesnenin adresini sistem fonksiyona verir (uaddr parametresi). Sonra yapılacak işlemi (op parametresi)
belirtir. Diğer parametrelerin anlamı yapılacak işleme göre değişebilmektedir.
7.12.1.1. Futex Mekanizmasının Çalışma Biçimi
Futex mekanizmasının ana kullanımı şöyledir: Kullanıcı modundaki programcı ya da kütüphane (örneğin
pthread_xxx fonksiyonları) global bir değişken tanımlar. Bu değişken kilidin durumunu belirtir. Hiç çekirdek
moduna geçmeden önce bu değişkenin içerisindeki değere bakarak senkronizasyon nesnesinin kilitli olup olmadığını
CAS (compare-and-swap) makine komutlarıyla belirler. Eğer kilit açıksa bunu kilitler ve hiç çekirdek moduna
geçiş yapmaz. Eğer kilit kapalıysa futex sistem fonksiyonunu çağırarak bloke oluşturur. Blokenin çözülmesi de
yine futex sistem fonksiyonunun çağrılmasıyla yapılmaktadır. Bu mekanizmada çekirdek moduna gereksiz bir biçimde
geçilmesinin engellendiğine dikkat ediniz. Eğer senkronizasyon nesneleri için doğrudan sistem fonksiyonları
çağrılsaydı çekirdek moduna gereksiz geçiş yapılabilirdi. Çekirdekteki daha önce görmüş olduğumuz senkronizasyon
nesnelerinin kullanıcı moduyla bir ilgisi olmadığına dikkat ediniz. (Windows sistemlerindeki
CRITICAL_SECTION nesneler de tamamen bu biçimde çalışmaktadır. Bu sistemlerde ayrıca tamamen çekirdek
modunda işlem yapan ve ismine “çekirdek senkronizasyon nesneleri” denilen kullanıcı modu mekanizmalar da
bulunmaktadır.)
7.12.1.2. Futex İşlem Kodları
Futex sistem fonksiyonunun yaptığı işlemler yani op parametresine girilebilecek değerler şunlardır:
#define FUTEX_WAIT 0
#define FUTEX_WAKE 1
#define FUTEX_FD 2 /* KULLANIM DIŞI — kaldırıldı */
#define FUTEX_REQUEUE 3
#define FUTEX_CMP_REQUEUE 4
#define FUTEX_WAKE_OP 5
#define FUTEX_LOCK_PI 6
#define FUTEX_UNLOCK_PI 7
#define FUTEX_TRYLOCK_PI 8
#define FUTEX_WAIT_BITSET 9
#define FUTEX_WAKE_BITSET 10
#define FUTEX_WAIT_REQUEUE_PI 11
#define FUTEX_CMP_REQUEUE_PI 12
#define FUTEX_LOCK_PI2 13
Burada en önemli iki işlem FUTEX_WAIT ve FUTEX_WAKE işlemleridir.
Futex’te bloke oluşturmak için kullanılan FUTEX_WAIT işleminin çalışma biçimi şöyledir:
if (*uaddr == val) {
/* thread'i bekleme kuyruğuna ekle ve uyut */
/* bu kontrol + ekleme atomik olarak gerçekleşir */
}
else {
/* EAGAIN döndür — değer değişmiş */
}
Yani futex’e verilen adresteki değerle ona verilen değer (val parametresi) eğer aynıysa bloke işlemi
yapılmaktadır, değilse fonksiyon başarısızlıkla geri dönmektedir. FUTEX_WAKE işlemi de uyutulan
thread’lerin uyandırılması için kullanılmaktadır. Burada kaç thread’in uyandırılacağı da belirtilebilmektedir.
FUTEX_WAIT işleminin çekirdekteki çağrı zinciri şöyledir:
sys_futex(FUTEX_WAKE)
└── futex_wake()
├── hash_futex() ← aynı bucket'ı bul
├── spin_lock(&hb->lock) ← bucket'ı kilitle
├── plist_for_each_entry_safe() ← zinciri tara
│ └── futex_wake_mark() ← görevi işaretle
│ └── wake_q_add()
└── wake_up_q() ← asıl uyandırma
└── try_to_wake_up() ← görev → TASK_RUNNING
FUTEX_WAKE işleminde fonksiyonun val parametresi uyandırılacak thread sayısını belirtmektedir. Örneğin bu
parametreye 1 girildiğinde futex yalnızca 1 tane thread’i uyandırmaktadır. Örneğin:
futex(&m->state, FUTEX_WAKE | FUTEX_PRIVATE_FLAG, 1, NULL, NULL, 0);
FUTEX_WAKE işleminin çağrı zinciri de şöyledir:
sys_futex(FUTEX_WAIT)
└── futex_wait()
├── futex_wait_setup() ← anahtar oluştur, bucket kilitle
├── futex_wait_queue() ← kuyruğa ekle + uyut
│ ├── set_current_state(TASK_INTERRUPTIBLE)
│ └── schedule() ← CPU'yu bırak
└── futex_wait_restart() ← sinyal gelirse yeniden dene
7.12.1.3. Futex’in Çekirdek Gerçekleştirimi
Sistemdeki tüm prosesler için aynı sistem fonksiyonunu kullandığından dolayı futex’in çekirdek gerçekleştirimi
buna uygun bir biçimde yapılmıştır. Çekirdekteki futex sistem fonksiyonu bir hash tablosu kullanır. Bloke
edilecek thread’ler için çekirdek hiç bekleme kuyruğu oluşturmadan yukarıda belirttiğimiz gibi thread’in
durumunu TASK_INTERRUPTIBLE haline getirip schedule işlemini uygular. Tabii uyutulan thread’lerin
task_struct adresleri de hash tablosunda saklanmaktadır. Uyandırma işleminde de task_struct nesnesi bu
hash tablosundan bulunur ve try_to_wake_up fonksiyonuyla (yani görmüş olduğumuz wake_up_state
fonksiyonunun çağırdığı fonksiyonla) uyandırılmaktadır. Görüldüğü gibi futex mekanizmada da uyutma ve uyandırma
işleminde daha önce görmüş olduğumuz standart bekleme kuyrukları kullanılmamaktadır.
7.12.1.4. Futex Yoluyla Kullanıcı Modunda Mutex Gerçekleştirimi Örneği
Şimdi de son olarak futex sistem fonksiyonu yoluyla kullanıcı modundan kullanılabilecek bir utex gerçekleştirimini yapalım. (pthread kütüphanesinde zaten mutex gerçekleştiriminin bulunduğunu belirtmiştik. Biz burada futex sistem fonksiyonunun nasıl kullanıldığını bir örnek üzerinde ele almak istiyoruz.)
Mutex için kullanıcı alanı içerisinde uint32_t türünden bir global değişken tutmak gerekir. Biz bu
değişkeni soyutlama sağlamak için bir yapının içerisine yerleştirelim:
#define MUTEX_UNLOCKED 0
#define MUTEX_LOCKED 1
#define MUTEX_LOCKED_WAITERS 2
typedef struct {
uint32_t state;
} mutex_t;
Burada MUTEX_UNLOCKED değeri mutex’in kilidinin açık olduğunu, MUTEX_LOCKED değeri mutex’in kilitli
olduğunu ancak mutex’i bekleyen uykuya dalmış bir thread olmadığını ve MUTEX_LOCKED_WAITERS değeri ise
mutex’in kilitli olduğunu ama mutex’i bekleyen uykuya dalmış bir thread’in olduğunu belirtmektedir. Mutex
kilidi açıldığında uyandırma işleminin yapılıp yapılmayacağı bu MUTEX_LOCKED_WAITERS değerine bakılarak
belirlenmektedir.
Bu yapıya ilkdeğer veren bir makro ve inline fonksiyon yazabiliriz:
#define MUTEX_INIT {MUTEX_UNLOCKED}
static inline void init_mutex(mutex_t *mutex)
{
mutex->state = MUTEX_UNLOCKED;
}
Şimdi de mutex_lock fonksiyonumuzu yazalım. Bu fonksiyonda biz önce atomik bir biçimde CAS işlemi ile
kullanıcı modunda mutex’in kilitli olup olmadığına bakacağız. Eğer mutex kilitliyse futex sistem fonksiyonu
ile kendimizi bloke edeceğiz.
Mutex’in kilidini atomic CAS işlemleriyle almaya çalışmalıyız. Bunun için gcc’nin built-in
__atomic_compare_exchange_n fonksiyonunu kullanabiliriz. Bu fonksiyonu aşağıdaki gibi bir fonksiyonla
sarmalayalım:
static inline uint32_t cmpxchg(uint32_t *ptr, uint32_t expected, uint32_t desired)
{
__atomic_compare_exchange_n(ptr, &expected, desired, 0, __ATOMIC_SEQ_CST, __ATOMIC_SEQ_CST);
return expected;
}
gcc’nin built-in __atomic_compare_exchange_n fonksiyonu şöyle çalışmaktadır: Fonksiyon birinci
parametresine verilen adresteki değerle ikinci parametresine verilen adresteki değeri karşılaştırır. Eğer bu
değerler eşitse üçüncü parametresindeki değeri birinci parametresine girilen adrese yerleştirir. Eğer birinci
parametresine girilen adresteki değer ile ikinci parametresine girilen adresteki değer aynı değilse bu durumda
birinci parametresine girilen adrese bir şey yerleştirmez, birinci parametresine girilen adresteki değeri ikinci
parametresine girilen adrese yerleştirir. Fonksiyon yerleştirmeyi yaparsa sıfır dışı bir değere, yapamazsa
sıfır değerine geri dönmektedir. Ayrıca fonksiyon geri döndüğünde ikinci parametresine girilen adreste ya
üçüncü parametreye girilen değer ya da birinci parametreye girilen adresteki değerin bulunacağına dikkat ediniz.
Fonksiyonun son iki parametresi kullanılacak bellek modeliyle ilgilidir. Fonksiyonun çalışmasını aşağıdaki
sözde kodla da açıklayabiliriz:
function atomic_compare_exchange(ptr, expected_ptr, desired, success_order, fail_order):
// Tüm bu işlem atomik olarak (kesilemez şekilde) gerçekleşir
ATOMIC_BEGIN:
current_value ← *ptr // ptr'nin şu anki değerini oku
if current_value == *expected_ptr:
*ptr ← desired // Eşleşti → ptr'ye desired'ı yaz
return TRUE // Swap başarılı
else:
*expected_ptr ← current_value // Eşleşmedi → expected'ı güncelle
return FALSE // Swap başarısız
ATOMIC_END
O halde biz atomic CAS işlemiyle kilit kontrolünü yukarıdaki fonksiyonu kullanarak şöyle yapabiliriz:
result = cmpxchg(&mutex->state, 0, 1);
if (result == 0)
return;
Burada mutex->state değeri eğer 0 ise o değer atomik bir biçimde 1 yapılacaktır. Fonksiyon da 0 değeri ile
geri dönecektir. Dolayısıyla bu durum mutex’in hiç çekirdek moduna geçmeden kilitlendiği anlamına gelmektedir.
Eğer mutex->state değeri 1 ise bu durumda mutex->state olduğu gibi kalacak ancak fonksiyon 1 ile geri
dönecektir. Akış da aşağıdan devam edecektir. Burada artık futex sistem fonksiyonu çağrılacaktır:
do {
if (result == MUTEX_LOCKED_WAITERS || xchg(&mutex->state, MUTEX_LOCKED_WAITERS) != 0)
futex(&mutex->state, FUTEX_WAIT | FUTEX_PRIVATE_FLAG, 2, NULL, NULL, 0);
result = cmpxchg(&mutex->state, MUTEX_UNLOCKED, MUTEX_LOCKED_WAITERS);
} while (result != MUTEX_UNLOCKED);
Burada henüz futex sistem fonksiyonu çağrılmadan mutex->state nesnesine MUTEX_LOCKED_WAITERS değerinin
yerleştirildiğine dikkat ediniz. Buradaki xchg fonksiyonu gcc’nin built-in __atomic_exchange_n
fonksiyonunu sarmalamaktadır:
static inline uint32_t xchg(uint32_t *ptr, uint32_t val)
{
return __atomic_exchange_n(ptr, val, __ATOMIC_SEQ_CST);
}
gcc’nin atomik __atomic_exchange_n built-in fonksiyonu ikinci parametresine girilen değeri birinci
parametresine girilen adrese yerleştirmektedir. Fonksiyon her zaman birinci parametresine girilen adresteki eski
değerle geri dönmektedir. Yukarıdaki kodda futex çağrısının yapılma koşuluna dikkat ediniz:
if (result == MUTEX_LOCKED_WAITERS || xchg(&mutex->state, MUTEX_LOCKED_WAITERS) != 0)
futex(&mutex->state, FUTEX_WAIT | FUTEX_PRIVATE_FLAG, 2, NULL, NULL, 0);
Burada önce mutex->state değeri MUTEX_LOCKED_WAITERS değilse bu değer MUTEX_LOCKED_WAITERS yapılarak
futex sistem fonksiyonuyla uykuya dalınmıştır. Uykudan uyanıldığında aşağıdaki çağrı yapılmıştır:
result = cmpxchg(&mutex->state, MUTEX_UNLOCKED, MUTEX_LOCKED_WAITERS);
Kritik kod uygulamalarında mutex yüzünden uyanan thread kritik koda gireceğinden dolayı yeniden mutex’in
kilidini almak zorundadır. Buradaki cmpxchg çağrısı ile mutex’in kilidi alınmak istenmiştir. Bu çağrı
sonucunda biz mutex’i kilitleyemeyebiliriz. Çünkü o sırada başka bir thread mutex’i kilitlemiş olabilir. Bu
nedenle bizim yeniden uykuya dalmamız gerekir. İşte döngü bunu sağlamaktadır. Döngüye bir kez daha dikkat
ediniz:
do {
if (result == MUTEX_LOCKED_WAITERS || xchg(&mutex->state, MUTEX_LOCKED_WAITERS) != 0)
futex(&mutex->state, FUTEX_WAIT | FUTEX_PRIVATE_FLAG, 2, NULL, NULL, 0);
/* Bu sırada kilit başka bir thread tarafından alınmış olabilir */
result = cmpxchg(&mutex->state, MUTEX_UNLOCKED, MUTEX_LOCKED_WAITERS);
} while (result != MUTEX_UNLOCKED);
mutex_lock fonksiyonunun bütünsel hali şöyledir:
void mutex_lock(mutex_t *mutex)
{
uint32_t result;
result = cmpxchg(&mutex->state, MUTEX_UNLOCKED, MUTEX_LOCKED);
if (result == 0)
return;
do {
if (result == MUTEX_LOCKED_WAITERS || xchg(&mutex->state, MUTEX_LOCKED_WAITERS) != 0)
futex(&mutex->state, FUTEX_WAIT | FUTEX_PRIVATE_FLAG, 2, NULL, NULL, 0);
result = cmpxchg(&mutex->state, MUTEX_UNLOCKED, MUTEX_LOCKED_WAITERS);
} while (result != MUTEX_UNLOCKED);
}
Şimdi de mutex_unlock fonksiyonunu yazalım:
void mutex_unlock(mutex_t *m)
{
uint32_t old;
old = __atomic_exchange_n(&m->state, MUTEX_UNLOCKED, __ATOMIC_SEQ_CST);
if (old == MUTEX_LOCKED_WAITERS)
futex(&m->state, FUTEX_WAKE | FUTEX_PRIVATE_FLAG, 1, NULL, NULL, 0);
}
Burada kilit açılırken mutex->state nesnesine kullanıcı modunda MUTEX_UNLOCKED değeri yerleştirilmiştir.
Ancak mutex->state değeri MUTEX_LOCKED_WAITERS ise kuyrukta bekleyen en az bir thread olduğu için
uyandırma işlemi yapılmıştır.
Aslında tasarımda yalnızca MUTEX_LOCKED ve MUTEX_UNLOCKED değerleri kullanılabilirdi. Ancak bu durumda
uyanırken bekleyen bir thread olmasa bile mecburen FUTEX_WAKE işleminin yapılması gerekirdi. Buradaki
MUTEX_LOCKED_WAITERS durumu “kuyrukta mutex’i bekleyen en az bir thread var, kilidi bırakırken
FUTEX_WAKE işlemini yap” anlamına gelmektedir.
Aşağıda bir test kodu eşliğinde tüm gerçekleştirimi veriyoruz. Kodu derlerken eski derleyicilerde çalışıyorsanız “-lpthread” seçeneğini komut satırına eklemelisiniz. gcc derleyici sistemi bir süredir bu kütüphaneyi varsayılan biçimde link aşamasına dahil etmeye başlamıştır.
user-mutex.h
#ifndef USER_MUTEX_H_
#define USER_MUTEX_H_
#define MUTEX_UNLOCKED 0
#define MUTEX_LOCKED 1
#define MUTEX_LOCKED_WAITERS 2
typedef struct {
uint32_t state;
} mutex_t;
#define MUTEX_INIT {MUTEX_UNLOCKED}
static inline void init_mutex(mutex_t *mutex)
{
mutex->state = MUTEX_UNLOCKED;
}
static inline uint32_t cmpxchg(uint32_t *ptr, uint32_t expected, uint32_t desired)
{
__atomic_compare_exchange_n(ptr, &expected, desired, 0, __ATOMIC_SEQ_CST, __ATOMIC_SEQ_CST);
return expected;
}
static inline uint32_t xchg(uint32_t *ptr, uint32_t val)
{
return __atomic_exchange_n(ptr, val, __ATOMIC_SEQ_CST);
}
void mutex_lock(mutex_t *mutex);
void mutex_unlock(mutex_t *mutex);
#endif
user-mutex.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <time.h>
#include <stdint.h>
#include <unistd.h>
#include <pthread.h>
#include <linux/futex.h>
#include <sys/syscall.h>
#include "user-mutex.h"
int futex(uint32_t *uaddr, int op, uint32_t val, const struct timespec *timeout,
uint32_t *uaddr2, uint32_t val3)
{
return syscall(SYS_futex, uaddr, op, val, timeout, uaddr2, val3);
}
void mutex_lock(mutex_t *mutex)
{
uint32_t result;
result = cmpxchg(&mutex->state, MUTEX_UNLOCKED, MUTEX_LOCKED);
if (result == 0)
return;
do {
if (result == MUTEX_LOCKED_WAITERS || xchg(&mutex->state, MUTEX_LOCKED_WAITERS) != 0)
futex(&mutex->state, FUTEX_WAIT | FUTEX_PRIVATE_FLAG, 2, NULL, NULL, 0);
result = cmpxchg(&mutex->state, MUTEX_UNLOCKED, MUTEX_LOCKED_WAITERS);
} while (result != MUTEX_UNLOCKED);
}
void mutex_unlock(mutex_t *m)
{
uint32_t old;
old = __atomic_exchange_n(&m->state, MUTEX_UNLOCKED, __ATOMIC_SEQ_CST);
if (old == MUTEX_LOCKED_WAITERS)
futex(&m->state, FUTEX_WAKE | FUTEX_PRIVATE_FLAG, 1, NULL, NULL, 0);
}
#define NTHREADS 10
void exit_sys_errno(const char *msg, int eno);
void *thread_proc(void *param);
mutex_t g_mutex = MUTEX_INIT;
int main(void)
{
pthread_t tids[NTHREADS];
char *name;
int result;
srand(time(NULL));
for (int i = 0; i < NTHREADS; ++i) {
if ((name = (char *)malloc(32)) == NULL) {
fprintf(stderr, "cannot allocate memory!...\n");
exit(EXIT_FAILURE);
}
sprintf(name, "thread %d", i + 1);
if ((result = pthread_create(&tids[i], NULL, thread_proc, name)) != 0)
exit_sys_errno("pthread_create", result);
}
for (int i = 0; i < NTHREADS; ++i)
if ((result = pthread_join(tids[i], NULL)) != 0)
exit_sys_errno("pthread_join", result);
return 0;
}
void *thread_proc(void *param)
{
const char *name = (const char *)param;
for (int i = 0; i < 10; ++i) {
mutex_lock(&g_mutex);
printf("%s: mutex locked....\n", name);
usleep(rand() % 10000);
printf("%s: mutex unlocked....\n", name);
mutex_unlock(&g_mutex);
}
}
void exit_sys_errno(const char *msg, int eno)
{
fprintf(stderr, "%s:%s\n", msg, strerror(eno));
exit(EXIT_FAILURE);
}
