10. Bellek Yönetimi - II. Bölüm
Tahsisat İşlemleri

Bu bölümde Linux çekirdeğinin sayfa düzeyindeki ve byte düzeyindeki tahsisat mekanizmalarını ele alacağız. Bölüm içerisinde önce çekirdeğin boş sayfaları nasıl belirlediğini ve sayfa düzeyinde tahsisatları nasıl yaptığını açıklayacağız. Sonra da byte düzeyindeki tahsisat işlemleri üzerinde duracağız.

Linux çekirdeğinde iki düzeyli tahsisat sistemi vardır:

1. Sayfa düzeyinde tahsisat sistemi (buddy allocator)

2. Byte düzeyinde tahsisat sistemi (slab allocator)

Linux çekirdeğindeki sayfa düzeyinde tahsisat sistemine ikiz blok tahsisat sistemi ya da İngilizcesiyle buddy allocator, byte düzeyinde tahsisat sistemine ise dilimli tahsisat sistemi ya da İngilizcesiyle slab allocator denilmektedir. Dilimli tahsisat sistemi, ikiz blok tahsisat sistemini kullanrarak tahsis ettiği sayfaları byte düzeyinde tahsisatlar için organize etmektedir. Dilimli tahsisat sisteminin ikiz blok tahsisat sisteminin üzerine oturtulduğunu söyleyebiliriz:

Biz bu bölümde önce ikiz blok tahsisat sistemini sonra da dilimli tahsisat sistemini inceleyeceğiz.

10.1. İkiz Blok Tahsisat Sistemi (Buddy Allocator)

Çekirdek tüm fiziksel sayfaları bir heap alanıymış gibi ele alıp onların tahsisatlarını yönetmektedir. Fiziksel sayfaları temsil eden page nesneleri ilgili sayfanın tahsis edilip edilmediği gibi bilgileri de tutmaktadır. Biz bir aygıt sürücü yazarken ya da çekirdeğe bir modül eklerken bir fiziksel sayfayı doğrudan kullanamayız. Çünkü o sayfa başka amaçlarla başka kaynaklar tarafından kullanılıyor olabilir. Biz önce sayfa düzeyinde tahsisat yapan fonksiyonlarla sayfayı tahsis edip ondan sonra o sayfayı kullanabiliriz. Yukarıda da belirttiğimiz gibi Linux çekirdeğinde sayfa düzeyinde tahsisat yapan bir tahsisat sistemi bulunmaktadır. Biz bu sisteme Türkçe ikiz blok tahsisat sistemi diyeceğiz. Bu sistemin İngilizce ismi buddy allocator biçimindedir. İzleyen paragraflarda ikiz blok tahsisat sisteminin algoritmik yapısını açıklayacağız.

İşletim sistemlerinde sayfa düzeyinde tahsisatların hızlı yapılması gerekir. Aynı zamanda sayfa tahsisat sisteminin mümkün olduğunca bellek bölünmesi (fragmentation) olgusuna dirençli olması da istenir. İkiz blok tahsisat sistemi ilk kez Knowlton tarafından ortaya atılmıştır. Knowlton bu algoritmayı 1965 yılında Communications of the ACM dergisinde A Fast Storage Allocator başlıklı makalesinde açıklamıştır. Bu sistem Linux çekirdeklerine 1.2 versiyonuyla (1995) eklenmiştir. Linux çekirdeklerinde zamanla ikiz blok tahsisat sistemi daha karmaşık hale getirilmiştir. Bu karmaşıklık tahsisat algoritmasının kendisinden değil boş listelerin (free lists) ve bölgelerin (zones) fallback denilen gözden geçirilmesi mekanizmasından kaynaklanmaktadır. Biz burada önce ikiz blok tahsisat sisteminin algoritmik yapısını açıklayacağız sonra Linux çekirdeğindeki gerçekleştirimi üzerinde duracağız.

10.1.1. İkiz Blok Tahsisat Sisteminin Algoritmik Yapısı

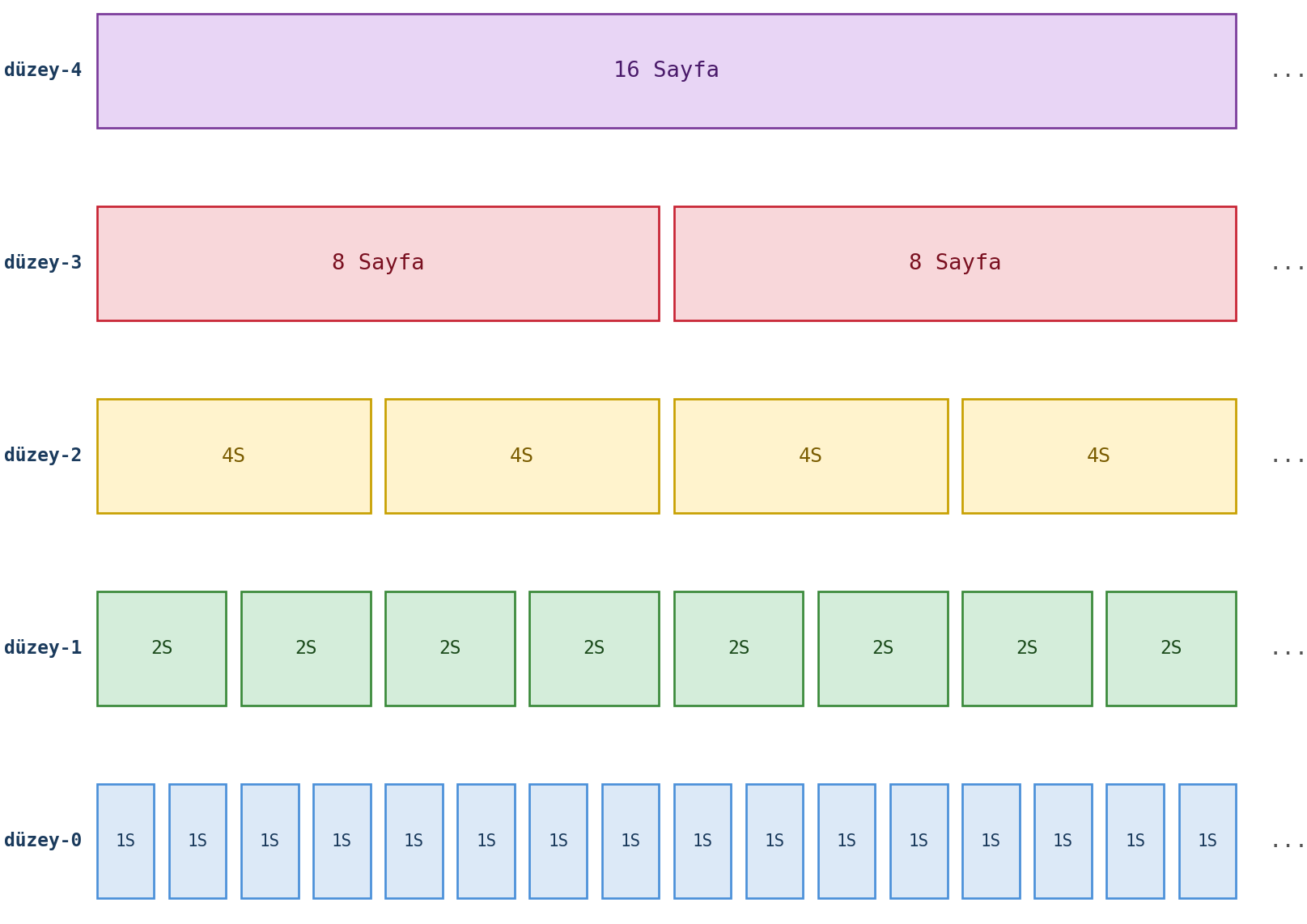

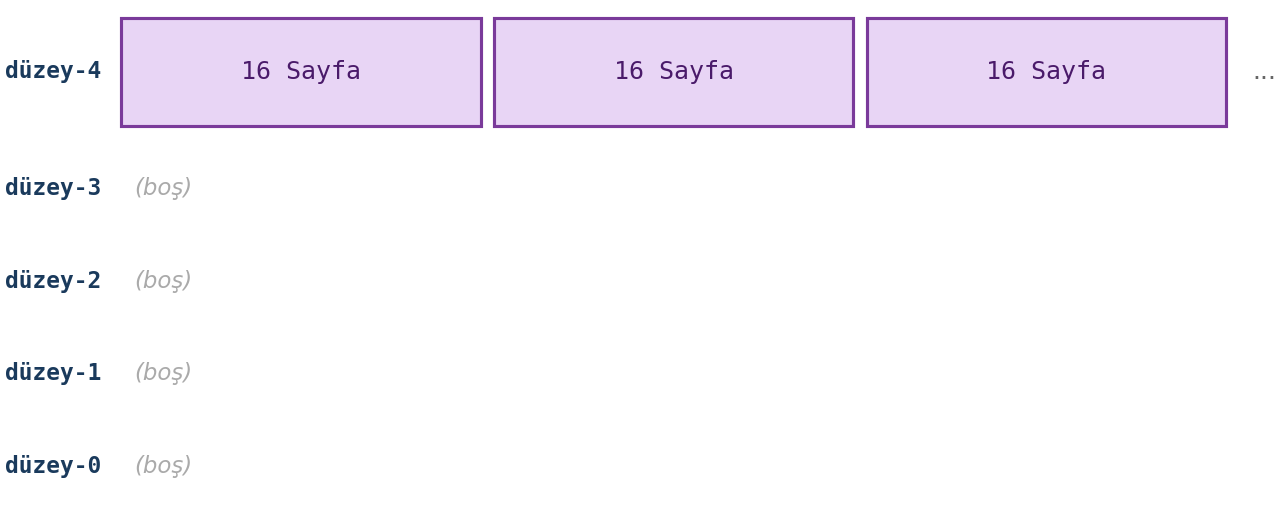

İkiz blok tahsisat sisteminde boş bloklar 2’nin kuvvetlerine ilişkin ardışıl fiziksel sayfalardan oluşan bloklar biçiminde organize edilmektedir. Buradaki 2’nin kuvvetine ilişkin boş blok listelerine İngilizce order denilmektedir. Biz order sözcüğü yerine Türkçe düzey sözcüğünü kullanacağız. Aşağıda 5 düzeyli bir ikiz blok sisteminin çizimi yapılmıştır:

Tabii buradaki listeler boş sayfa listeleridir. Tahsis edilen sayfalar bu listelerden çıkartılmaktadır. Tahsisat her zaman 2ⁿ sayfa olacak biçimde düzey belirtilerek yapılmaktadır. Örneğin 4 sayfanın (2² sayfanın) tahsis edilmek istendiğini düşünelim. Tahsisat 2’inci düzeydeki boş listeden sağlanacaktır. Peki ya istenilen düzeyde hiç boş sayfa bloğu yoksa ne olur? İşte bu durumda daha yüksek düzeylere başvurulup onlar parçalanmaktadır. Örneğin 2’inci düzeyde boş sayfa bloğu bulunmuyor olsun. Algoritma bu durumda 3’üncü düzeye bakar. Eğer 3’üncü düzeyde 8 sayfalık boş bir sayfa bloğu varsa onu 2 parçaya ayırır. Parçalardan birini 2’inci düzeydeki sayfa bloğu listesine ekler, diğerini verir. Peki biz sayfa tahsis etmek istediğimizde 2’inci düzeyde de 3’üncü düzeyde de boş sayfa bloğu yoksa ne olacaktır? İşte bu durumda gittikçe yukarı çıkılır, ilk boş sayfa bloğu olan düzeyden blok tahsis edilir. Sonra blok bölüne bölüne aşağıya inilir. Örneğin 4 sayfa tahsis etmek istediğimizde 3’üncü düzeyde boş sayfa bloğu yoksa ancak 4’üncü düzeyde boş sayfa bloğu varsa bu düzeydeki 16 sayfalık blok yarıya bölünür. Bunun 8’lik kısmı 3’üncü düzeydeki boş listeye eklenir, diğer 8’lik kısmı yine bölünür, onun 4’lük kısmı 2’inci düzey listeye eklenir, diğeri de tahsis edilir. Şimdi bu süreci şekillerle adım adım gösterelim. Başlangıç durumu şöyledir:

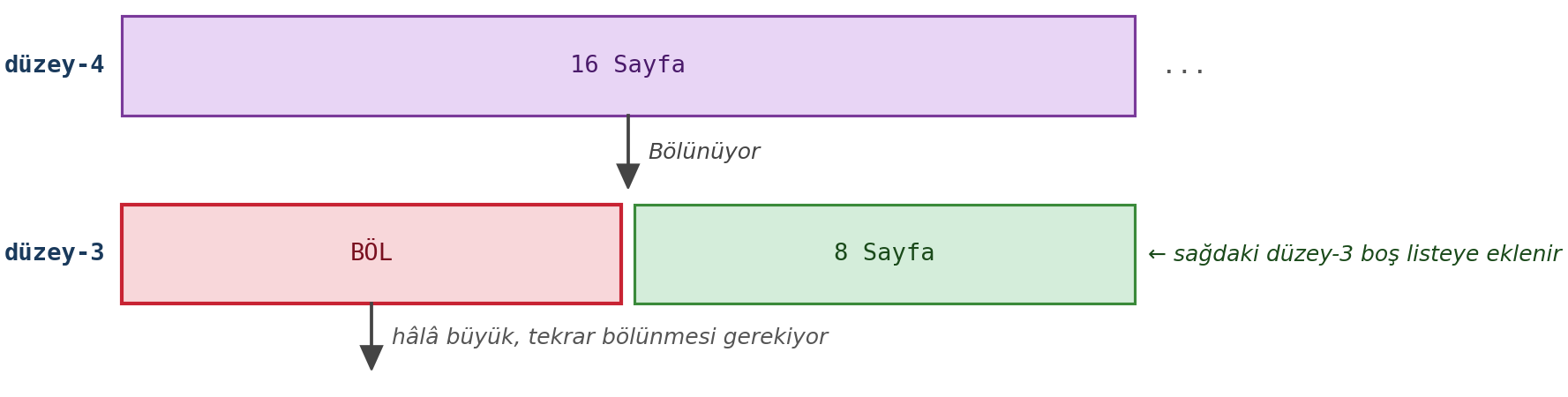

2’inci düzeyde ve 3’üncü düzeyde boş sayfa bloğu olmadığı için 4’üncü düzeydeki boş sayfa bloklarının biri alınıp bölünür. Bölünen bloklar 8 sayfalık olacaktır. Bunlardan biri 3’üncü düzeydeki boş listeye eklenir, diğeri bölünmeye devam eder:

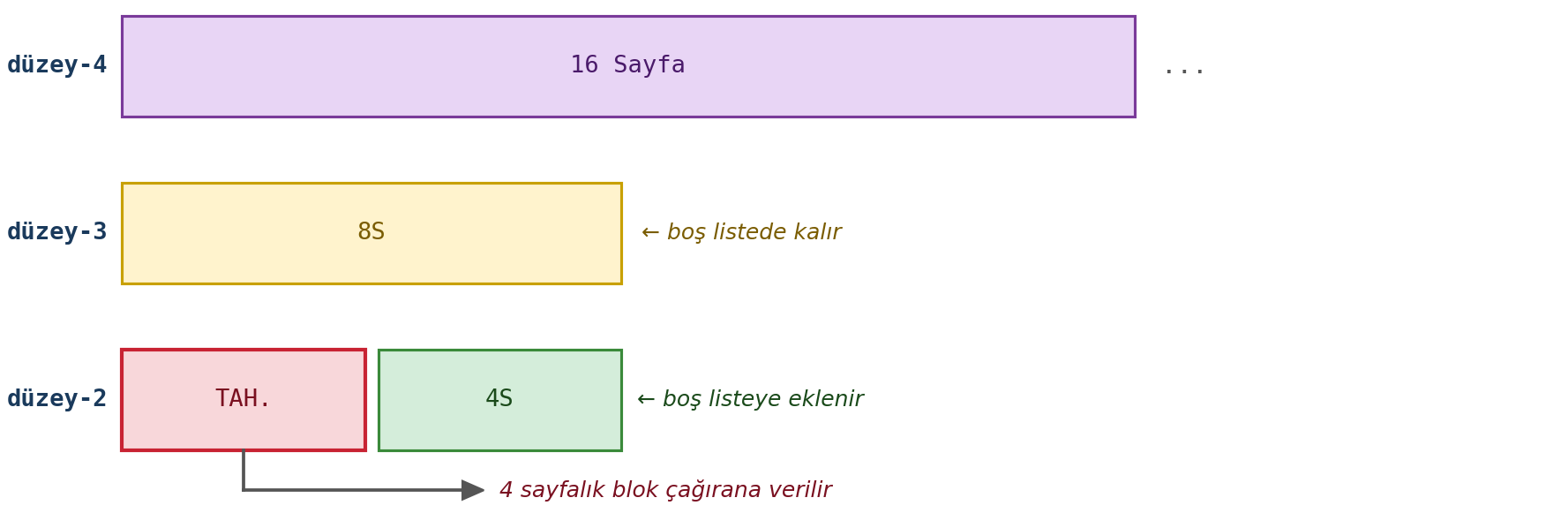

Burada 3’üncü düzeydeki 8 sayfanın yeniden ikiye bölünmesiyle bunlardan biri 2’inci düzeydeki boş listeye eklenir:

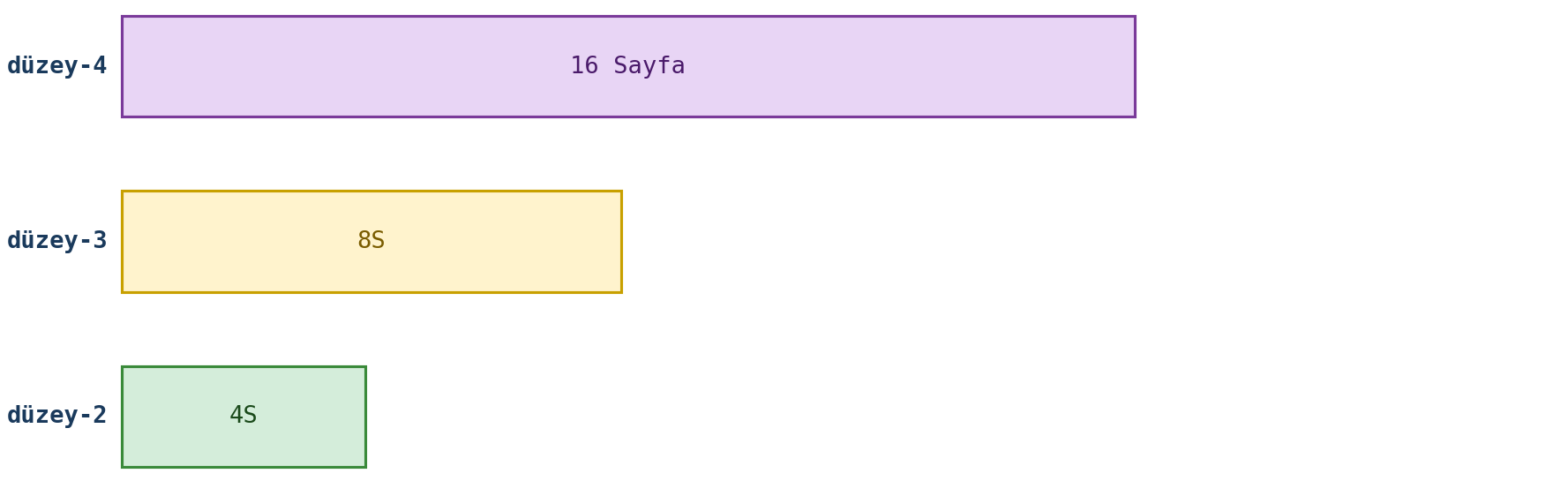

İşte 8 sayfanın 4’lük kısmı 2’inci düzeydeki bağlı listeye eklenip kalan 4’lük kısmı da çağrıyı yapana verilmektedir. Boş listelerin son hali şöyle olacaktır:

Peki tahsis edilen bu 4 sayfalık blok free hale getirildiğinde ne olmaktadır? İşte algoritma bu durumda tersten işletilmektedir. Yani bu 4 sayfalık blok 2’inci düzeye yerleştirilir. Ancak bu 2’inci düzeyde onun ikizi (buddy’si) varsa free hale getirilenle bu ikizi birleştirilerek üst düzeydeki boş listeye eklenir. Tabii aynı durum üst düzey için de yapılacaktır. Burada bir noktaya dikkatinizi çekmek istiyoruz: Free hale getirme algoritmasından amaç en yüksek sayfa içeren ardışıl bloğun oluşturulmasıdır. Free edilen blokla onun ikizinin (buddy’sinin) birleştirilip üst bloğa taşınmasının temel amacı budur. Şimdi bu birleştirme işlemini yine adım adım gösterelim. Free işlemi öncesindeki durum şöyledir:

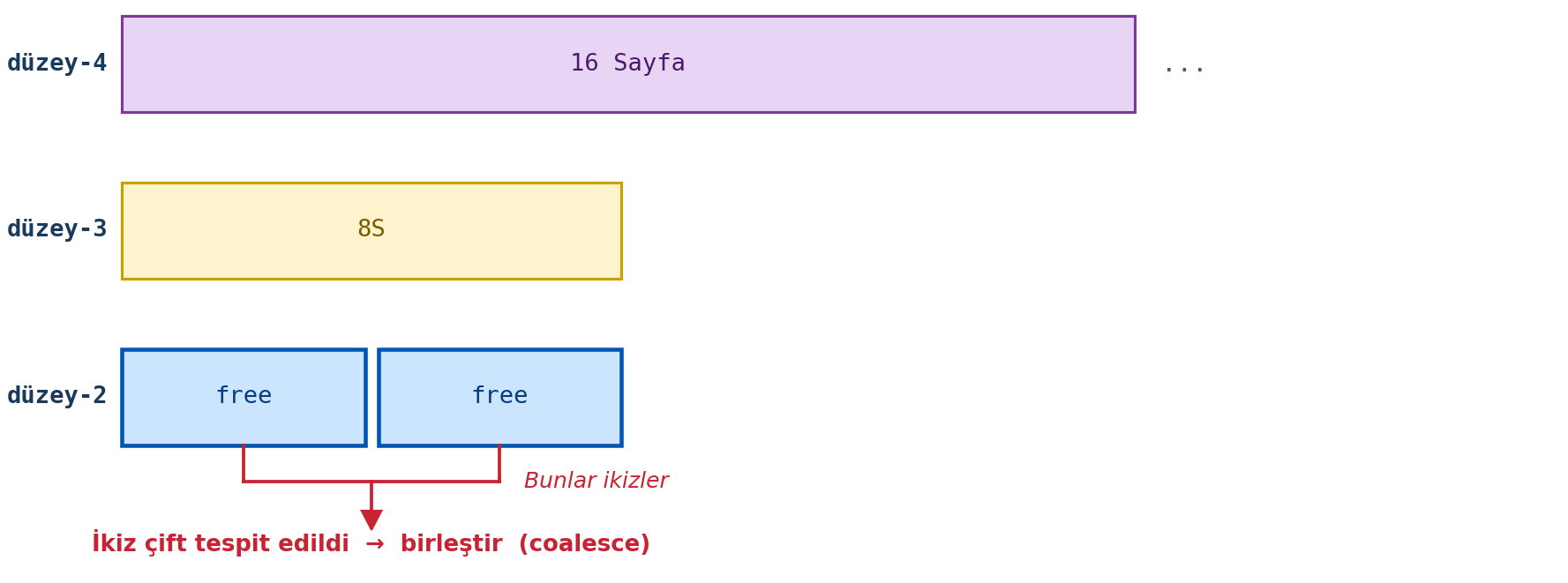

Şimdi 4 sayfalık bloğu free hale getirelim. Algoritma önce bu bloğu 2’inci düzeye eklerken onun ikizi (buddy’si) o düzeyde var mı diye bakar. Eğer varsa onları birleştirip bir yukarıdaki düzeye eklemeye çalışır. Bizim örneğimizde onun ikizi 2’inci düzeyde bulunmaktadır:

Birleştirme sonucunda şu durum oluşacaktır:

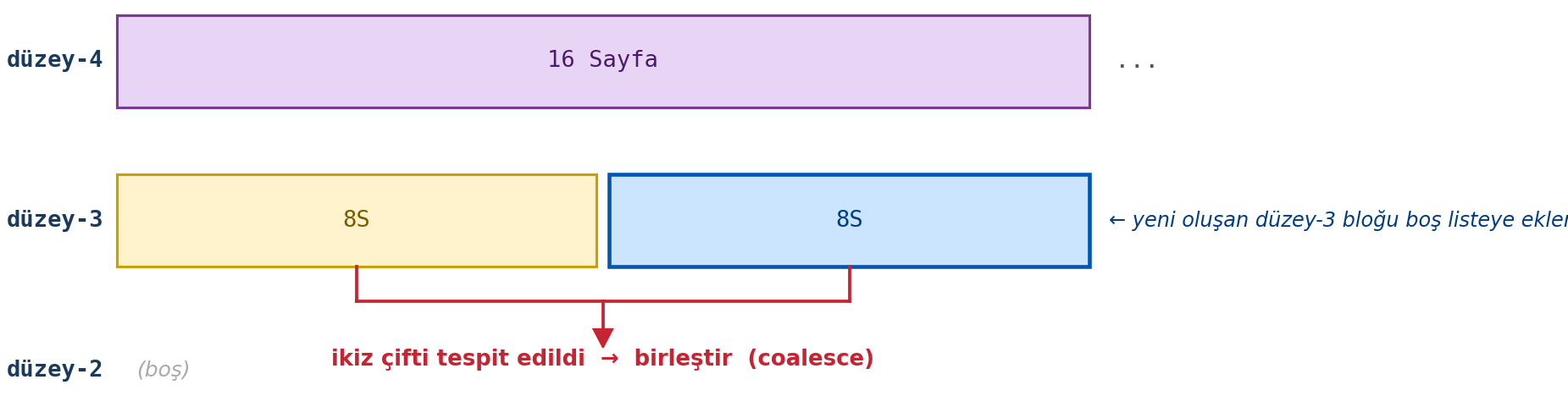

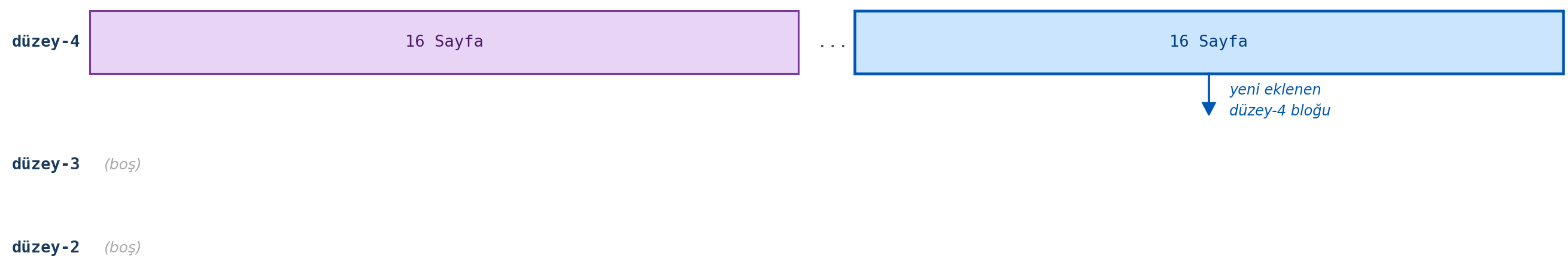

İşte 3’üncü düzeyde de birleştirilmiş bloğun ikizi bulunduğu için o ikiz blok da birleştirilip üst boş blok listesine (4’üncü düzeydeki boş blok listesine) yerleştirilecektir:

Görüldüğü gibi her şey ters sırada eski haline gelmiştir.

Linux çekirdeklerinde maksimum düzey include/linux/mmzone.h dosyasındaki MAX_ORDER sembolik sabitiyle belirtiliyordu. Ancak en son çekirdeklerde (>= 6.8) artık MAX_ORDER yerine aşağıdaki iki sembolik sabit kullanılmaya başlanmıştır:

#define MAX_PAGE_ORDER    10                       /* en yüksek düzey indeksi  */
#define NR_PAGE_ORDERS    (MAX_PAGE_ORDER + 1)     /* listelerin sayısı = 11   */

MAX_PAGE_ORDER maksimum düzeyin indeks numarasını, NR_PAGE_ORDERS ise bunların sayısını belirtmektedir. Linux çekirdeklerinde maksimum düzey 10’dur. (Yani toplam 11 tane düzey listesi bulunmaktadır.) 6.1 çekirdeği ve öncesinde MAX_ORDER toplam liste sayısını belirtirken, daha sonra en yüksek düzey indeksini belirtir hale getirilmiştir. Nihayet yukarıda da belirttiğimiz gibi 6.8 ile birlikte bu sembolik sabitlerin isimleri değiştirilmiştir.

Linux çekirdeklerinde en yüksek düzey 10 olduğuna göre ve 2¹⁰ = 1024 olduğuna göre, en yüksek düzeydeki sayfa blokları 1024 sayfadan oluşmaktadır. 1024 sayfa da 4 MB yer kaplamaktadır.

10.1.2. Bellek Bölgeleri ve Göç Türleri

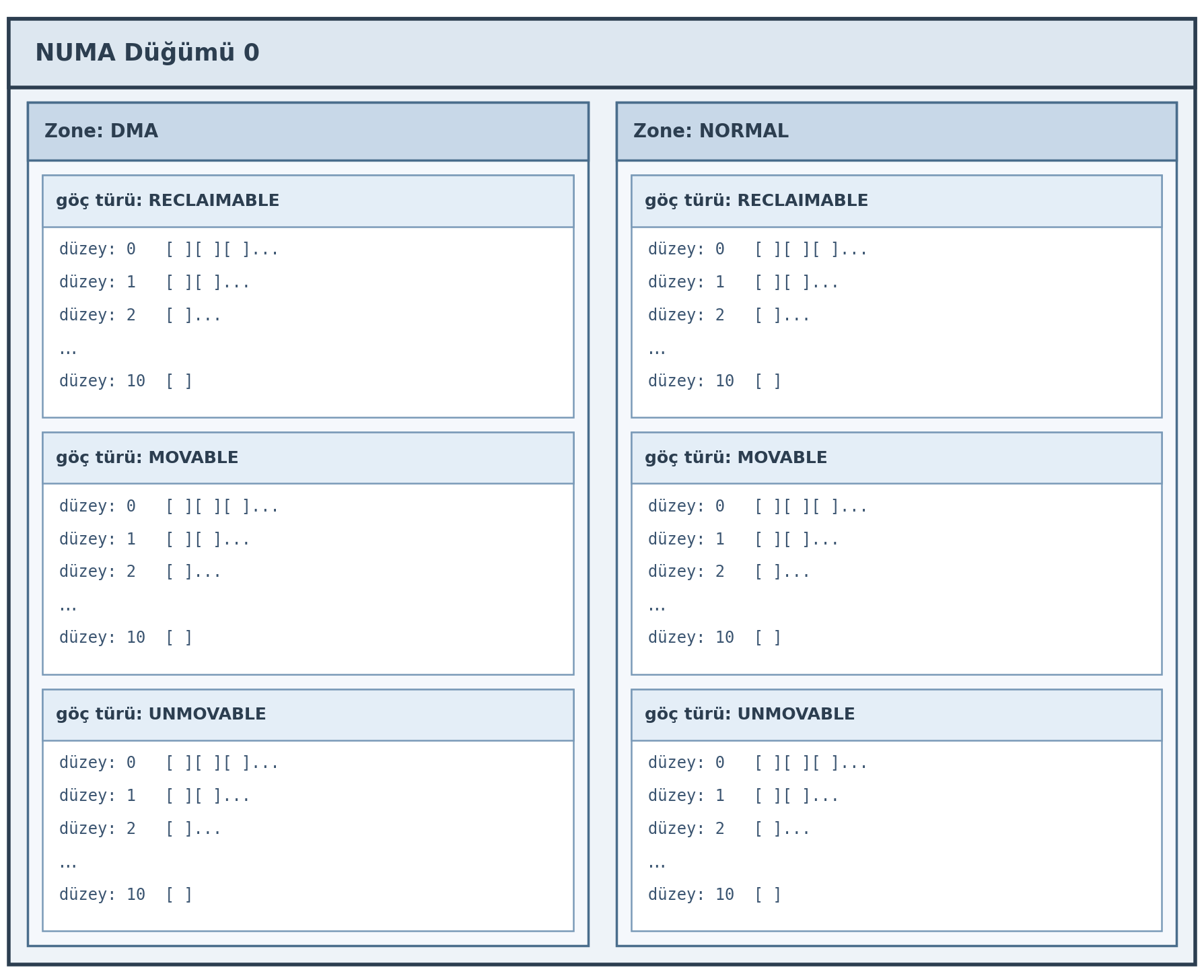

Biz yukarıda ikiz blok tahsisat sisteminin temel algoritmasını açıkladık. Ancak Linux çekirdeğinde ikiz blok tahsisat sistemi bir tane değildir. Her NUMA düğümü bellek bölgelerinden (memory zones), her bellek bölgesi de göç türlerine (migration types) ilişkin ikiz blok tahsisat sistemlerinden (buddy allocators) oluşmaktadır. Yani bir bellek bölgesinde bile birden fazla ikiz blok tahsisat sistemi bulunmaktadır.

Görüldüğü gibi NUMA düğümleri bellek bölgelerinden, bellek bölgeleri ise göç türlerine göre birden fazla ikiz blok tahsisat sisteminden oluşmaktadır.

NUMA düğümleri içerisindeki her bölgenin zone isimli bir yapıyla temsil edildiğini belirtmiştik. İşte zone yapısının free_area elemanı o bölgedeki ikiz blok tahsisat sistemlerini tutmaktadır:

struct zone {
    /* ... */
    struct free_area  free_area[NR_PAGE_ORDERS];
    int               nr_zones;
    /* ... */
};

Görüldüğü gibi free_area dizisi free_area isimli yapı türündendir ve uzunluğu maksimum düzey sayısına eşittir. (Yani dizi 11 elemanlıdır; ilk elemanı 0’ıncı düzeyi, son elemanı 10’uncu düzeyi belirtmektedir.)

free_area yapısı şöyle tanımlanmıştır:

struct free_area {
    struct list_head  free_list[MIGRATE_TYPES];
    unsigned long     nr_free;
};

Görüldüğü gibi free_area aslında her göç türü için bağlı listelerden oluşmaktadır. Aşağıdaki şekil bu veri yapısını daha iyi anlaşılmasına yardımcı olacaktır:

Buradaki free_area’nın düzeylerden oluşan bir dizi olduğuna, dizinin her elemanının her göç türü için ayrı listeler barındırdığına dikkat ediniz. free_area listesinin her elemanı aslında bir bağlı liste dizisidir. free_area[n] bağlı liste dizisi n’inci düzeyin her göç türü için bağlı listelerini tutmaktadır. (Örneğin free_area[0] bağlı liste dizisi her göç türü için 0’ıncı düzeyin bağlı listelerini, free_area[1] bağlı liste dizisi her göç türü için 1’inci düzeyin bağlı listelerini tutmaktadır.) Göç türlerinin ne amaçla kullanıldığını izleyen paragraflarda açıklayacağız.

Güncel çekirdeklerde free_area nesnelerinin içerisindeki free_list bağlı listeleri buddy_list elemanı yoluyla page nesnelerini tutar durumdadır:

struct page {
    memdesc_flags_t flags;

    union {
        struct {
            union {
                /* ... */
                struct list_head buddy_list;  /* free_list tarafından kullanılan düğüm */
                /* ... */
            };
            /* ... */
        };
        /* ... */
    }
} _struct_page_alignment;

10.1.3. Sayfa Tahsisat Fonksiyonları

alloc_pages fonksiyonu ikiz blok tahsisat sisteminden sayfa tahsis eden en temel fonksiyondur. Fonksiyonun parametrik yapısı şöyledir:

struct page *alloc_pages(gfp_t gfp_mask, unsigned int order);

alloc_pages eskiden include/linux/gfp.h dosyasında CONFIG_NUMA konfigürasyon parametresine göre makro ya da inline fonksiyon biçiminde tanımlanıyordu. Ancak daha sonra makro haline getirilmiştir.

alloc_pages fonksiyonun birinci parametresi tahsisatın nereden yapılacağını belirtmektedir. İkinci parametresi ise tahsisat için düzey belirtmektedir. (Yani örneğin 1 sayfa tahsis edilecekse bu parametre 0, iki sayfa tahsis edilecekse 1, 4 sayfa tahsis edilecekse 2 girilmelidir.) Fonksiyonun birinci parametresindeki gfp_t türü tipik olarak unsigned int biçiminde typedef edilmektedir. Bu parametreye çeşitli mask bayrakları bit düzeyinde OR işlemine sokularak verilmektedir. Mask bayrakları include/linux/gfp_types.h dosyası içerisinde define edilmiştir. Bunları aşağıda bir tablo biçiminde veriyoruz:

Linux çekirdek kodlamasında başı __ ile başlayan değişkenlerin “aşağı seviyeli kodlar tarafından kullanıldığını” anımsayınız. Yukarıdaki bayraklar ince ayar için kullanılmaktadır. Bunların her bileşimi anlamlı değildir. Yani örneğin bazı bayraklar bazı bayraklarla kullanılamamaktadır. Aslında çekirdek içerisinde yukarıdaki bayraklar kullanılarak oluşturulmuş başı __ ile başlamayan daha yüksek seviyeli bayraklar da vardır. Bunların listesini de aşağıdaki tabloda veriyoruz:

Programcılar genellikle bu yüksek seviyeli bayrakları kullanmaktadır. Örneğin GFP_ATOMIC, GFP_KERNEL, GFP_USER, GFP_DMA, GFP_DMA32 en çok kullanılan yüksek seviyeli bayraklardır. Biz bu bayraklar hakkında izleyen paragraflarda daha fazla bilgi vereceğiz.

alloc_pages fonksiyonu başarı durumunda tahsis edilen sayfaların ilkine ilişkin page yapı nesnesinin adresiyle, başarısızlık durumunda NULL adresle geri dönmektedir. Anımsanacağı gibi zaten çekirdek tüm sayfaları doğrudan ya da dolaylı biçimde bir dizi içerisinde tutmaktadır. alloc_pages bize ilgili page nesnesinin bu dizideki adresini vermektedir. Burada bize verilen page adresini biz ilerleterek ilgili dizinin sonraki elemanına erişiriz. İkiz blok tahsisat sisteminde her zaman fiziksel bellekte ardışıl fiziksel sayfaların tahsis edildiğini anımsayınız. Tabii alloc_pages fonksiyonun bize verdiği adres sanal adrestir. Anımsanacağı gibi bir page nesnesinin adresi bilindiğinde bunun fiziksel bellekteki kaç numaralı sayfaya ilişkin olduğu page_to_pfn fonksiyonuyla elde edilebilmekteydi.

alloc_pages fonksiyonuyla tahsis edilen sayfaların __free_pages fonksiyonuyla serbest bırakılması gerekir:

void __free_pages(struct page *page, unsigned int order);

Fonksiyon mm/page_alloc.c dosyası içerisinde tanımlanmıştır. Fonksiyonun birinci parametresi tahsisata ilişkin ilk page nesnesinin adresini, ikinci parametresi ise düzey bilgisini belirtmektedir. Örneğin 2’inci düzeyden 4 sayfa tahsis etmiş olalım. Bu sayfaları serbest bırakırken yine düzey bilgisini 2 olarak girmeliyiz. Örneğin:

struct page *pages;

pages = alloc_pages(GFP_KERNEL, 2);  /* 2'inci düzeyden 4 ardışıl fiziksel sayfa tahsis ediliyor */
if (pages == NULL)
    return -ENOMEM;

/* ... */

__free_pages(pages, 2);              /* 2'inci düzeyden yapılan tahsisat iade ediliyor */

alloc_pages ve __free_pages fonksiyonları export edildiği için aygıt sürücüler tarafından da kullanılabilmektedir.

alloc_pages fonksiyonun başında __ yokken yapılan tahsisatı serbest bırakan __free_pages fonksiyonun başında __ olması bir uyumsuzluk oluşturmaktadır. Çekirdekte aslında free_pages isimli başka bir fonksiyon da vardır. Bu fonksiyon sayfaları onların sanal adreslerini (page adreslerini değil sanal adreslerini) alarak serbest bırakmaktadır.

alloc_pages ile tahsis edilen sayfaları farklı miktarlarda iade etmeye çalışmayınız. Bu durumda dilimli tahsisat sistemini bozabilirsiniz:

__free_pages(pages + 0, 0);  /* dikkat! yanlış kullanım */
__free_pages(pages + 1, 0);  /* dikkat! yanlış kullanım */
__free_pages(pages + 2, 0);  /* dikkat! yanlış kullanım */
__free_pages(pages + 3, 0);  /* dikkat! yanlış kullanım */

__get_free_pages fonksiyonunun tek sayfayı serbest bırakan __get_free_page isimli makrosu da bulunmaktadır:

#define __get_free_page(gfp_mask) __get_free_pages((gfp_mask), 0)

alloc_pages fonksiyonunun bize fiziksel sayfanın sanal adresini vermediğine, o sayfayı yönetmekte kullanılan page nesnesinin adresini verdiğine dikkat ediniz. Biz eğer ilgili sayfanın içeriğine erişmek istiyorsak page_to_virt makrosunu ya da page_address fonksiyonunu kullanmalıyız.

Eğer tek sayfalık tahsisat yapılacaksa alloc_pages yerine alloc_page makrosu kullanılabilir. Bu makro include/linux/gfp.h dosyasında şöyle yazılmıştır:

#define alloc_page(gfp_mask)    alloc_pages(gfp_mask, 0)

Yukarıda da belirttiğimiz gibi artık alloc_pages de çekirdeklerde bir süredir makro olarak yazılmaktadır.

Burada çekirdekteki makroların ve static inline fonksiyonların aygıt sürücülerde kullanımına ilişkin bir noktayı belirtmek istiyoruz. Bir makro ya da inline fonksiyon koda açılmaktadır. Açılan koddaki makrolar da yeniden açılmaktadır. Makroların ve inline fonksiyonların export edilmesi söz konusu değildir. Makroların ve inline fonksiyonların çekirdek modülleri ve aygıt sürücüler tarafından kullanılabilmesi için onların açımları sonucunda çağrılan fonksiyonların export edilmiş olması gerekir.

Aşağıda alloc_pages ve __free_pages fonksiyonlarının kullanımına ilişkin basit bir aygıt sürücü örneği verilmiştir. Aygıt sürücünün init fonksiyonunda sayfa tahsisatı yapılmış ve sayfanın sanal adresi bir global değişkende saklanmıştır. write işleminde bu sayfaya yazma yapılıp, read işleminde de yazılanlar okunmuştur. Aygıt sürücünün exit fonksiyonunda da tahsis edilen sayfa serbest bırakılmıştır.

Aygıt sürücünün init fonksiyonunda sayfa tahsisatı şöyle yapılmıştır:

static void *g_pageaddr;

static int __init test_driver_init(void)
{
    struct page *page;

    if ((page = alloc_pages(GFP_KERNEL, 0)) == NULL) {
        printk(KERN_ERR "cannot alloc pages!..\n");
        cdev_del(&g_cdev);
        unregister_chrdev_region(g_dev, 1);
        return -ENOMEM;
    }

    g_pageaddr = page_address(page);

    /* ... */

    return 0;
}

Aygıt sürücünün exit fonksiyonunda tahsisat şöyle geri alınmıştır:

static void __exit test_driver_exit(void)
{
    __free_pages(virt_to_page(g_pageaddr), 0);

    /* ... */
}

Aygıt sürücünün read ve write fonksiyonları da şöyledir:

static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off)
{
    if (copy_to_user(buf, g_pageaddr, size) != 0)
        return -EFAULT;

    return size;
}

static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off)
{
    if (copy_from_user(g_pageaddr, buf, size) != 0)
        return -EFAULT;

    return size;
}

Aygıt sürücünün tam kaynak kodu aşağıda verilmiştir. Aygıt sürücüyü yükledikten sonra test-page.c programı ile test edebilirsiniz.

test-driver.c

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/gfp.h>
#include <linux/mm.h>
#include <linux/uaccess.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kaan Aslan");
MODULE_DESCRIPTION("test-driver");

static int test_driver_open(struct inode *inodep, struct file *filp);
static int test_driver_release(struct inode *inodep, struct file *filp);
static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off);
static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off);
static char *test_driver_devnode(const struct device *dev, umode_t *mode);

static dev_t g_dev;
static struct cdev g_cdev;
static struct class *g_class;
static struct device *g_device;
static struct file_operations g_fops = {
    .owner = THIS_MODULE,
    .open = test_driver_open,
    .read = test_driver_read,
    .write = test_driver_write,
    .release = test_driver_release,
};
static void *g_pageaddr;

static int __init test_driver_init(void)
{
    int result;
    struct page *page;

    printk(KERN_INFO "test-driver module initialization...\n");

    if ((result = alloc_chrdev_region(&g_dev, 0, 1, "test-driver")) < 0) {
        printk(KERN_INFO "cannot alloc char driver!...\n");
        return result;
    }
    cdev_init(&g_cdev, &g_fops);
    if ((result = cdev_add(&g_cdev, g_dev, 1)) < 0) {
        unregister_chrdev_region(g_dev, 1);
        printk(KERN_ERR "cannot add device!...\n");
        return result;
    }

    if ((page = alloc_pages(GFP_KERNEL, 0)) == NULL) {
        printk(KERN_ERR "cannot alloc pages!..\n");
        cdev_del(&g_cdev);
        unregister_chrdev_region(g_dev, 1);
        return -ENOMEM;
    }

    g_pageaddr = page_address(page);

    g_class = class_create("test-driver");
    if (IS_ERR(g_class)) {
        __free_pages(page, 0);
        cdev_del(&g_cdev);
        unregister_chrdev_region(g_dev, 1);
        printk(KERN_ERR "cannot create class!...\n");
        return PTR_ERR(g_class);
    }
    g_class->devnode = test_driver_devnode;

    g_device = device_create(g_class, NULL, g_dev, NULL, "test-driver");
    if (IS_ERR(g_device)) {
        class_destroy(g_class);
        __free_pages(page, 0);
        cdev_del(&g_cdev);
        unregister_chrdev_region(g_dev, 1);
        printk(KERN_ERR "cannot create device!...\n");
        return PTR_ERR(g_device);
    }

    return 0;
}

static void __exit test_driver_exit(void)
{
    device_destroy(g_class, g_dev);
    class_destroy(g_class);
    __free_pages(virt_to_page(g_pageaddr), 0);
    cdev_del(&g_cdev);
    unregister_chrdev_region(g_dev, 1);

    printk(KERN_INFO "test-driver module exit...\n");
}

static char *test_driver_devnode(const struct device *dev, umode_t *mode)
{
    if (mode != NULL)
        *mode = 0666;

    return NULL;
}

static int test_driver_open(struct inode *inodep, struct file *filp)
{
    return 0;
}

static int test_driver_release(struct inode *inodep, struct file *filp)
{
    return 0;
}

static ssize_t test_driver_read(struct file *filp, char *buf, size_t size, loff_t *off)
{
    if (copy_to_user(buf, g_pageaddr, size) != 0)
        return -EFAULT;

    return size;
}

static ssize_t test_driver_write(struct file *filp, const char *buf, size_t size, loff_t *off)
{
    if (copy_from_user(g_pageaddr, buf, size) != 0)
        return -EFAULT;

    return size;
}

module_init(test_driver_init);
module_exit(test_driver_exit);

Makefile

obj-m += ${file}.o

all:
    make -C /lib/modules/$(shell uname -r)/build M=${PWD} modules
clean:
    make -C /lib/modules/$(shell uname -r)/build M=${PWD} clean

page-test.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>

void exit_sys(const char *msg);

int main(void)
{
    int fd;
    char wbuf[] = "this is a test";
    char rbuf[4096 + 1];
    size_t result;

    if ((fd = open("/dev/test-driver", O_RDWR)) == -1)
        exit_sys("open");

    if (write(fd, wbuf, strlen(wbuf)) == -1)
        exit_sys("write");

    if ((result = read(fd, rbuf, strlen(wbuf))) == -1)
        exit_sys("read");
    rbuf[result] = '\0';

    printf("%s\n", rbuf);

    close(fd);

    return 0;
}

void exit_sys(const char *msg)
{
    perror(msg);
    exit(EXIT_FAILURE);
}

Çekirdekteki __get_free_pages fonksiyonu alloc_pages gibi sayfa tahsisatı yapmakla birlikte bize page nesnesinin adresini değil doğrudan tahsis edilen fiziksel sayfanın sanal bellek adresini vermektedir. (Çekirdek alanındaki fiziksel sayfaların ardışıl biçimde sanal adrese haritalandığını anımsayınız.) __get_free_pages aslında include/linux/gfp.h dosyasında bir makro olarak yazılmıştır. Biz burada anlatımı kolaylaştırmak için ona fonksiyon diyeceğiz. Fonksiyonun parametrik yapısı şöyledir:

unsigned long __get_free_pages(gfp_t gfp_mask, unsigned int order);

Fonksiyon tahsis edilen fiziksel sayfaların sanal adresine geri dönmektedir. Geri dönüş değerinin unsigned long türünden olması sizi şaşırtmasın. __get_free_pages fonksiyonu ile tahsis edilen sayfalar free_pages fonksiyonu ile serbest bırakılabilir. (Bu fonksiyonu __free_pages fonksiyonu ile karıştırmayınız.) free_pages fonksiyonunun parametrik yapısı şöyledir:

void free_pages(unsigned long addr, unsigned int order);

Tabii aslında bu fonksiyon da __free_pages fonksiyonunu çağırmaktadır. Şöyle yazılmıştır:

void free_pages(unsigned long addr, unsigned int order)
{
    if (addr != 0) {
        VM_BUG_ON(!virt_addr_valid((void *)addr));
        __free_pages(virt_to_page((void *)addr), order);
    }
}

EXPORT_SYMBOL(free_pages);

Örneğin:

unsigned long addr;
void *buf;

if ((addr = __get_free_pages(GFP_KERNEL, 1)) != 0)
    return -ENOMEM;

buf = (void *)addr;
memset(buf, 0, PAGE_SIZE * 2);

free_pages(addr, 1);

Çekirdekteki get_zeroed_page fonksiyonu içi sıfırlanmış tek bir sayfanın tahsisatını yapmaktadır. Fonksiyon tahsis edilen sayfanın sanal bellek adresiyle geri dönmektedir:

unsigned long get_zeroed_page(gfp_t gfp_mask);

Çekirdekte alloc_pages_exact isimli ilginç bir sayfa tahsisat fonksiyonu (aslında bir makro) da vardır. Fonksiyonun parametrik yapısı şöyledir:

void *alloc_pages_exact(size_t size, gfp_t gfp_mask);

Fonksiyonun birinci parametresi byte cinsinden büyüklük belirtmektedir. Fonksiyon parametresiyle belirtilen büyüklüğü kapsayan en küçük sayfa miktarını tahsis eder. Ancak ikiz blok tahsisat sisteminde tahsisatlar 2’nin kuvvetlerine göre yapıldığı için artan sayfalar oluşabilecektir. Bunlar fonksiyon tarafından geri bırakılmaktadır. Örneğin biz bu fonksiyonun birinci parametresine 25000 değerini girmiş olalım. 25000 byte’ı karşılayabilecek sayfa sayısı 6’dır. Ancak ikiz blok tahsisat sisteminde 6 sayfa tahsis edilememektedir, ancak 8 sayfa tahsis edilebilmektedir. İşte fonksiyon 8 sayfayı tahsis edip 2 sayfayı geri bırakmaktadır. Fonksiyonun doğrudan sanal adresle geri döndüğüne dikkat ediniz.

alloc_pages_exact fonksiyonuyla tahsis edilen sayfalar free_pages_exact fonksiyonuyla serbest bırakılmaktadır:

void free_pages_exact(void *virt, size_t size);

NUMA mimarisinde alloc_pages gibi sayfa tahsis eden fonksiyonlar çağrı hangi işlemcideki ya da çekirdekteki koddan yapılmışsa o işlemcinin ya da çekirdeğin NUMA düğümünden tahsisatı yapmaya çalışmaktadır. Ancak ilgili düğümde boş yer bulunamazsa fallback mekanizması devreye sokularak diğer düğümlere de bakılabilmektedir. Fallback mekanizması izleyen paragraflarda ele alınmaktadır. İşte ayrıca çekirdekte belli NUMA düğümlerinden sayfa tahsisatı yapan bir fonksiyon da bulundurulmuştur:

struct page *alloc_pages_node(int nid, gfp_t gfp_mask, unsigned int order);

Fonksiyonun birinci parametresi NUMA düğümünün indeksini belirtmektedir.

10.1.4. Sayfa Tahsisatlarında Fallback Mekanizması

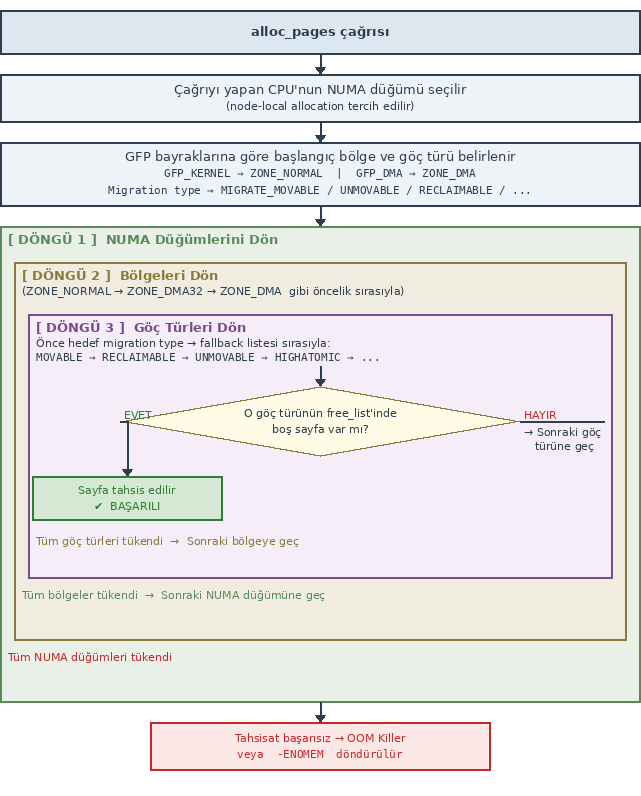

Şimdi de ikiz blok tahsisat sistemindeki fallback mekanizması üzerinde duracağız. (fallback Türkçe “yedek plan”, “B planı” gibi anlamlara gelmektedir.) Fallback “belli bir NUMA düğümünde ya da belli bir bölgede ya da belli bir göç türünde tahsisat yapılamazsa diğer başka düğümlere, bölgelere ve göç türlerine de bakılması” anlamına gelmektedir.

Bellek yönetiminin giriş bölümünde de açıkladığımız gibi Linux çekirdeği fiziksel belleği NUMA düğümlerinden (node), NUMA düğümlerini bellek bölgelerinden (zones), bellek bölgelerini de göç türlerinden (migration type) oluşan bir sistem biçiminde ele almaktadır. Linux çekirdeğinde her göç türünün ayrı bir ikiz blok tahsisat sistemi vardır. Bu tahsisat sisteminin kullandığı veri yapılarını yukarıda açıklamıştık. Yeniden anımsatmak istiyoruz:

typedef struct pglist_data {
    /* ... */
    struct zonelist node_zonelists[MAX_ZONELISTS];
    int nr_zones;
    /* ... */
};

struct zone {
    /* ... */
    struct free_area free_area[NR_PAGE_ORDERS];
    int nr_zones;
    /* ... */
};

struct free_area {
    struct list_head free_list[MIGRATE_TYPES];
    unsigned long    nr_free;
};

Aslında sayfa tahisat işlemlerinde “belli bir düğümün, belli bölgesinin, belli bir göç türü” hedef alınarak süreç başlatılmaktadır. İşte alloc_pages gibi fonksiyonların birinci parametresindeki bayraklar bu tespitin yapılmasını sağlamaktadır. Aşağıda hangi bayraklar kullanıldığında işlemlerin hangi bölgeden ve hangi göç türünden başlatılacağı bilgisi bir tablo halinde verilmiştir:

Biz daha önce bellek bölgelerinin anlamlarını açıklamıştık. Ancak göç türleri hakkında ayrıntılı bir açıklama yapmamıştık. Önce bölgelerdeki göç türleri üzerinde açıklamalar yapalım.

Linux çekirdeğinde kullanılan göç türleri şunlardır:

enum migratetype {
    MIGRATE_UNMOVABLE,      /* 0 — taşınamaz, geri alınamaz */
    MIGRATE_MOVABLE,        /* 1 — taşınabilir */
    MIGRATE_RECLAIMABLE,    /* 2 — geri alınabilir */
    MIGRATE_PCPTYPES,       /* 3 — PCP listelerinin sonu (marker) */
    MIGRATE_HIGHATOMIC = MIGRATE_PCPTYPES,  /* 3 — acil rezerv */
    MIGRATE_CMA,            /* 4 — Contiguous Memory Allocator */
    MIGRATE_ISOLATE,        /* 5 — izole edilmiş, tahsisat yapılmaz */
    MIGRATE_TYPES           /* toplam tür sayısı */
};

MIGRATE_UNMOVABLE ve MIGRATE_MOVABLE göç türleri tahsis edilen sayfanın yerinin çekirdek tarafından değiştirilip değiştirilmeyeceği anlamına gelmektedir. Çekirdek ikiz blok tahsisat sisteminde ardışıl yeteri kadar blok bulunamadığında (yani fragmentation durumunda) ardışıl sayfa elde etmek için sayfaların fiziksel bellekteki yerlerini değiştirebilmektedir. İşte bu tür sayfalara Linux çekirdeğinde movable sayfalar denilmektedir. Tabii çekirdek fiziksel sayfanın yerini değiştirdiğinde bu sayfaya referans eden öğelerin fiziksel adreslerini de sayfa tablolarında değiştirmektedir. Örneğin ikiz blok tahsisat sisteminde 1 sayfalık çok sayıda blok bulunduğu halde yan yana 2 sayfalık hiç blok bulunmasın. İşte çekirdek 1 sayfalık bloğun yanındaki ikizinin fiziksel bellekte yerini değiştirerek (yani onu boş sayfalardan birine taşıyarak) yan yana iki fiziksel sayfa oluşturabilmektedir. Tabii bu durum oldukça seyrek gerçekleşir. Bir sayfanın taşınabilmesi için onun reversible özelliklere sahip olması gerekmektedir. İşte MIGRATE_MOVABLE bayrağı sayfayı taşınabilir hale getirmektedir. Görüldüğü gibi çekirdekte taşınabilen sayfalarla, taşınamayan sayfalar ayrı ikiz blok tahsisat sisteminde tutulmaktadır. Çekirdekte sayfa taşıma işlemi şu aşamalardan geçilerek yapılmaktadır:

migrate_page(old_page, new_page):
    1. new_page için fiziksel frame al
    2. old_page içeriğini new_page'e kopyala
    3. rmap üzerinden tüm PTE'leri bul
    4. Her old_page sayfa tablosu girişini new_page'e yönlendir (TLB flush)
    5. old_page'i iade et

C’deki malloc fonksiyonu gerektiğinde brk ya da mmap sistem fonksiyonlarını çağırarak tahsisatları yapmaktadır. Bunlar için tahsis edilen sayfalar MIGRATE_MOVABLE biçimdedir.

MIGRATE_RECLAIMABLE göç türü fiziksel olarak taşınamaz ancak çekirdek tarafından swap out amacıyla boşaltılabilen sayfaların bulunduğu ikiz blok sistemini belirtmektedir. Bu göç türünden işlemleri başlatmak için __GFP_RECLAIMABLE bayrağının da eklenmesi gerekmektedir. Dilimli tahsisat sisteminden (slab allocator) tahsis edilen sayfalar bu özelliğe sahiptir. Çekirdekteki pek çok nesne zaten dilimli tahsisat sistemi ile tahsis edilmektedir. Örneğin:

Aşağıdaki tabloda MIGRATE_UNMOVABLE , MIGRATE_MOVABLE ve MIGRATE_RECLAIMABLE göç türlerini karşılaştırıyoruz:

MIGRATE_HIGHATOMIC göç türü yüksek öncelikli, bloke olmaması gereken kodların kullanması amacıyla oluşturulmuş özel bir ikiz blok tahsisat sistemidir.

MIGRATE_CMA (Contiguous Memory Allocator) göç türü: multimedya SoC’ları (kamera, video codec, GPU) büyük fiziksel ardışıl belleklere gereksinim duymaktadır. Bu alanların boot anında rezerve edilmesi israfa yol açabilmektedir. CMA göç türü bu bölgeleri normalde MIGRATE_MOVABLE gibi kullanır; CMA tahsisatı gerektiğinde ise bölgedeki taşınabilir sayfaları başka yere taşıyarak ardışıl alan açar.

MIGRATE_ISOLATE göç türü geçici olarak ikiz blok tahsisat sisteminden izole edilmiş sayfaları barındırmak için kullanılmaktadır. Buradan hiçbir zaman yeni tahsisat yapılmaz. Çekirdek bu alanı bazı önlemler için geçici olarak oluşturmaktadır.

Başlangıçta tüm göç türlerine ilişkin ikiz blok tahsisat sistemleri dolu olmak zorunda değildir. Zaten fallback mekanizması “eğer bu liste boşsa başka listeden al” anlamına gelmektedir.

Yukarıda da belirttiğimiz gibi fallback mekanizması “burada boş yer bulamazsan şuralara da bak” anlamına gelen bir mekanizmadır. Fallback mekanizmasının bazı ayrıntıları vardır. Ancak mekanizma temel olarak şöyle yürütülmektedir:

1. alloc_pages gibi bir fonksiyonla sayfa tahsisatı yapılmak istensin.

2. Tahsisat önce çağrıyı yapan işlemci ya da çekirdeğin NUMA düğümünden hareketle yapılmaya çalışılır.

3. İlgili NUMA düğümünde GFP bayraklarına bakılarak başlangıç bölgesi (zone) ve göç türü (migration type) belirlenir.

4. Önce ilgili bölgedeki belirlenen göç türünden tahsisat yapılmaya çalışılır; eğer orada boş yer yoksa belirlenmiş olan (ayrıntıları var) diğer göç türlerine de bakılır.

5. Eğer ilgili bölgedeki göç türlerinde boş sayfa bulunamazsa bu kez aynı NUMA düğümündeki diğer bölgelere (ayrıntıları var) geçilir. Arama o bölgelerin ilgili göç türlerinde de benzer biçimde yapılır.

6. Eğer ilgili NUMA düğümünde aranan hiçbir bölgenin göç türünde boş yer bulunamazsa belirlenen diğer NUMA düğümlerine geçilir.

Aşağıda bu süreç şekilsel olarak da gösterilmiştir:

Güncel çekirdeklerde göç türlerine ilişkin fallback sırası mm/page_alloc.c dosyasında fallbacks isimli iki boyutlu bir dizide belirtilmiştir. Bu dizi şöyle tanımlanmıştır:

static int fallbacks[MIGRATE_PCPTYPES][MIGRATE_PCPTYPES - 1] = {
    [MIGRATE_UNMOVABLE]   = { MIGRATE_RECLAIMABLE, MIGRATE_MOVABLE   },
    [MIGRATE_MOVABLE]     = { MIGRATE_RECLAIMABLE, MIGRATE_UNMOVABLE },
    [MIGRATE_RECLAIMABLE] = { MIGRATE_UNMOVABLE,   MIGRATE_MOVABLE   },
};

Matrisin satırları her göç türü için “eğer orada boş sayfa bulunamazsa sırasıyla hangi göç türlerine bakılacağını” belirtmektedir. Örneğin MIGRATE_UNMOVABLE göç türünden tahsisat yapılmak istensin. İşte burada boş sayfa bulunamazsa sırasıyla MIGRATE_RECLAIMABLE ve MIGRATE_MOVABLE göç türlerine de bakılacaktır. Bu fallback sırasının statik bir biçimde çekirdek kodlarında belirtildiğine dikkat ediniz.

Burada önemli bir noktayı vurgulamak istiyoruz. Çekirdek belli bir göç türünde boş blok bulamayıp diğer göç türüne başvurup oradan boş blok aldığında artık kopardığı blokları ilk baştaki hedef göç türüne taşımaktadır. Bu sayfalar free hale getirildiğinde alınan yere iade edilmemektedir, taşınan yere iade edilmektedir. Ayrıca önemli bir ayrıntı da vardır. Diğer göç türlerinden arama her zaman en yüksek düzeyden (order’dan) başlanarak aşağıya doğru yapılmaktadır. (En yüksek düzeyin 10 olduğunu ve 4 MB sayfa bloğu belirttiğini anımsayınız.) Örneğin biz 4 sayfa tahsis etmek isteyelim. Ancak fallback durumu oluşup bu sayfa başka bir göç türünde aranıyor olsun. İşte arama 10’uncu düzeydeki bağlı listeden başlatılıp aşağıya doğru inecektir. Böylece yalnızca 4 sayfa değil ilgili sayfa bloğunun tüm sayfaları göçe tabi tutulacaktır. Örneğin ilgili göç türünde 10’uncu düzeyde boş sayfa bloğu olmasın, 9’uncu düzeyde de olmasın ama 8’inci düzeyde olsun. İşte 8’inci düzeydeki 1 MB’lik sayfa bloğu göçe tabi tutularak hedefe taşınıp oradan 4 sayfa verilmektedir. Böylece bir göç türünde boş sayfa bulunamayınca diğer göç türünden daha büyük bir parçanın alınması sağlanmıştır.

10.1.4.1. Fallback Mekanizmasına İlişkin Veri Yapıları

Şimdi fallback mekanizmasının işletildiği veri yapıları üzerinde dikkatimizi yoğunlaştıralım. NUMA düğümlerini temsil eden pglist_data yapısının (bu yapı pg_data_t olarak da typedef edilmiştir) node_zones dizisi o düğümün bölgelerini, node_zonelists dizisi ise o düğümün fallback bölge listesini tutmaktadır.

typedef struct pglist_data {
    /* ... */

    struct zone     node_zones[MAX_NR_ZONES];
    struct zonelist node_zonelists[MAX_ZONELISTS];   /* fallback amaçlı */

    /* ... */
} pg_data_t;

node_zonelists dizisi zonelist isimli bir yapı türündendir. Bu yapı şöyle tanımlanmıştır:

struct zonelist {
    struct zoneref _zonerefs[MAX_ZONES_PER_ZONELIST + 1];
};

Görüldüğü gibi bu yapı da zoneref türünden bir yapı dizisi içermektedir. zoneref yapısı da şöyle tanımlanmıştır:

struct zoneref {
    struct zone *zone;   /* Pointer to actual zone */
    int zone_idx;        /* zone_idx(zoneref->zone) */
};

Görüldüğü gibi burada bölgeyi temsil eden nesnenin adresi ve onun node_zones dizisindeki indeksi tutulmaktadır. İşte aslında node_zonelists fallback amaçlı kullanılmaktadır. Bölge türlerini de yeniden anımsatmak istiyoruz:

enum zone_type {
    ZONE_DMA,        // İlk 16 MB — eski ISA DMA için
    ZONE_DMA32,      // İlk 4 GB — 32-bit DMA için
    ZONE_NORMAL,     // Normal kernel sayfaları
    ZONE_MOVABLE,    // Taşınabilir sayfalar (hugepage, migration için)
    ZONE_DEVICE,     // Kalıcı bellek (PMEM) için
    __MAX_NR_ZONES
};

node_zonelists dizisinin MAX_ZONELISTS kadar elemanı içerdiğine dikkat ediniz. Bu sembolik sabit şöyle tanımlanmıştır:

enum {
    ZONELIST_FALLBACK,      /* zonelist with fallback */
#ifdef CONFIG_NUMA
    /*
     * The NUMA zonelists are doubled because we need zonelists that
     * restrict the allocations to a single node for __GFP_THISNODE.
     */
    ZONELIST_NOFALLBACK,    /* zonelist without fallback (__GFP_THISNODE) */
#endif
    MAX_ZONELISTS
};

Görüldüğü gibi aslında node_zonelists en fazla iki boyutlu bir dizidir. Dizinin birinci elemanı fallback listesini tutmaktadır. İkinci elemanı ise düğüm temelinde fallback yapılmaması durumunda kullanılmaktadır. Biz burada dizinin 0’ıncı indeksli ilk elemanı ile ilgileniyoruz. O halde aslında NUMA düğümünün fallback listesi zoneref dizisi biçimindedir. zoneref nesnesi de ilgili bölgeyi belirtmektedir. (Başka bir deyişle NUMA düğümünün fallback listesi aslında bir bölge listesinden oluşmaktadır.)

node_zonelists dizisinin uzunluğunun MAX_ZONES_PER_ZONELIST ile belirtildiğine dikkat ediniz. Bu sembolik sabit şöyle tanımlanmıştır:

#define MAX_ZONES_PER_ZONELIST     (MAX_NUMNODES * MAX_NR_ZONES)

Buradaki MAX_NUMNODES ve MAX_NR_ZONES değerleri çeşitli etmenlere göre değişebilmektedir.

Burada önemli bir noktayı belirtmek istiyoruz. node_zonelists elemanının 0’ıncı indeksindeki (ZONELIST_FALLBACK) bölge dizisi aslında yalnızca o NUMA düğümünün bölgelerini belirtmemektedir; diğer NUMA düğümlerinin bölgeleri de bu dizi içerisindedir. node_zonelists dizisinin temsili görüntüsü şöyledir:

Bu temsili çizimde örnek olarak 0’ıncı NUMA düğümünün node_zonelists dizisi gösterilmiştir. Görüldüğü gibi bu dizinin 0’ıncı elemanı bölgelerden oluşmaktadır; ancak bölgeler yalnızca 0’ıncı düğümün bölgelerini içermemektedir, diğer düğümlerin bölgelerini de içermektedir. Örneğin 0’ıncı NUMA düğümünde alloc_pages ile ZONE_DMA32 bölgesinden MIGRATE_UNMOVABLE tahsisatı yapılmak istensin. İşte bölge listesinin dolaşılmasına 0’ıncı düğümdeki DMA32’den başlatılacaktır:

Eğer bu bölgenin göç fallback listesinin hiçbir yerinde talep edilen miktarda boş sayfa bulunamazsa bundan sonra arama 0’ıncı düğümün ZONE_DMA bölgesinden devam edecek, orada da bulunamazsa 1’inci düğümün ZONE_NORMAL bölgesinden devam edecektir.

Peki bölgeler _zonerefs dizisinde hangi sırada yerleştirilmektedir? Bu yerleştirmenin bazı ayrıntıları vardır. Ancak ayrıntıları göz ardı edersek yerleştirmenin zone_type enum listesinin ters sırasında yapıldığını söyleyebiliriz. Tabii boş olan bölgeler listeden atılacaktır. Örneğin bu durumda tipik temel sıra ZONE_NORMAL -> ZONE_DMA32 -> ZONE_DMA biçiminde olacaktır. Yukarıdaki örnekte diğer düğümlerde yalnızca ZONE_NORMAL bulunduğu da dikkatinizi çekmiştir. Genel olarak DMA sistemleri 0’ıncı düğümdeki bölgeleri kullanmaktadır.

node_zonelists[1] elemanının (ZONELIST_NOFALLBACK) ne işe yaradığını merak edebilirsiniz. Bu elemanda belirtilen bölge dizisi aramanın kesinlikle belirli bir NUMA düğümünde kalması gerektiği durumlar için bulundurulmuştur. Bu dizi elemanı __GFP_THISNODE bayrağı girildiğinde kullanılmaktadır. Bu dizi elemanında yalnızca ilgili düğümün bölümleri vardır. Yani alloc_pages_node çağrısında GFP bayrakları içinde __GFP_THISNODE varsa node_zonelists[1] (ZONELIST_NOFALLBACK) seçilir. Bu liste yalnızca o düğümün kendi bölgelerini içerdiği için arama diğer düğümlere hiçbir koşulda taşmaz.

10.1.4.2. Bölgelerdeki Boş Sayfa Listelerinin Başlangıç Durumu

Şimdi de başlangıçta (yani boot işleminden sonra) boş sayfa listelerinin durumu hakkında bilgi verelim. Başlangıçta her sayfa kendi bellek bölgesinin en yüksek düzeyli MIGRATE_MOVABLE göç türüne ilişkin ikiz blok tahsisat sistemindedir. Örneğin UMA x86-64 mimarisindeki başlangıç durumu şöyledir:

Örneğin ARM64 kullanılan Raspberry Pi modelleri için başlangıç durumu şöyledir:

ARM32 kullanan BeagleBone modelleri için de başlangıç durumu şöyledir:

10.1.4.3. Fallback Mekanizmasında NUMA Düğümlerinin Dolaşım Sırası

Peki bölgelerde fallback yapılırken NUMA düğümlerine hangi sırada bakılmaktadır? İşte fallback işlemlerinde NUMA düğümlerine NUMA uzaklık matrisindeki uzaklık değerleri dikkate alınarak bakılmaktadır. Yani node_zonelists dizisinde NUMA düğümleri NUMA uzaklıklarına göre küçükten büyüğe sort edilmiş durumdadır. Peki NUMA uzaklık matrisi nedir? İzleyen paragraflarda NUMA uzaklık matrisinin ne anlama geldiğini açıklıyoruz.

Bilgisayar ana kartında CPU’lar için soketler bulunmaktadır. Bu soketlere takılan entegre devrelere paket (package) denilmektedir. Biz bu paketlere işlemci paketleri de diyeceğiz. Bu işlemci paketleri içerisinde İngilizce die denilen silikon kalıplar bulunmaktadır. Çekirdekler bu silikon kalıplar üzerindedir. Her çekirdek bağımsız bir işlemci gibi davranmaktadır. Bir kasa içerisindeki soketlerin sayısında da belli bir sınır vardır. Bu sınır donanımsal kısıtlardan kaynaklanmaktadır. Eğer kasa soket sayısını kaldıramıyorsa bu durumda kasa sayısı artırılmaktadır. Tabii kasalar arasındaki RAM iletişimi de yüksek hızlı iletkenlerle sağlanmaktadır. Böylece büyük NUMA sistemlerinde dağıtık RAM blokları bulunabilmektedir ve her çekirdek bu RAM bloklarına (yani düğümlerine) farklı hızlarda erişebilmektedir.

Linux çekirdeği her soket ve dolayısıyla çekirdek için NUMA düğümlerine NUMA uzaklığı (NUMA distance) denilen bir uzaklık derecesi atamaktadır. Tabii çekirdek bu bilgiyi de aslında donanımdan, yani modern sistemlerde ACPI tablosundan elde etmektedir. NUMA uzaklık matrisindeki değerler gerçek bir gecikme değeri değil göreli bir değer belirtmektedir. Örneğin soketlerin NUMA düğümlerine uzaklıkları aşağıdakine benzer olabilmektedir:

NUMA uzaklık matrisi aşağıdaki gibi temsil edilebilir:

Tipik bazı NUMA donanımlarındaki gecikmeler nanosaniyeler mertebesinde şöyledir:

2 soketli Intel Xeon (UPI):
  Local RAM erişimi:   ~80–90 ns
  Remote RAM erişimi:  ~130–150 ns
  Oran: ~1.7x yavaş

2 soketli AMD EPYC (Infinity Fabric):
  Local RAM erişimi:   ~75–85 ns
  Remote RAM erişimi:  ~140–170 ns
  Oran: ~1.9x yavaş

4 soketli Intel (eski, 2-hop mümkün):
  Local:               ~80 ns
  1-hop remote:        ~150 ns
  2-hop remote:        ~220 ns

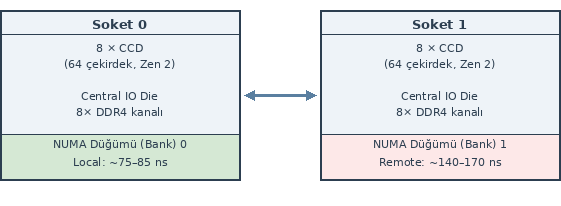

Örneğin 2 soketli bir NUMA sistemi aşağıdaki gibi bir mimariye sahip olabilmektedir:

Her soketteki çekirdek o sokete ilişkin RAM bank’ına (yani NUMA düğümüne) daha hızlı erişmektedir. Yukarıdaki sistemde her sokette 64 çekirdekli bir işlemci paketi, 2 sokette toplamda 128 çekirdek bulunmaktadır.

10.2. Dilimli Tahsisat Sistemi (Slab Allocator)

Biz Linux çekirdeklerindeki bellek tahsisat sistemini iki kısma ayırmıştık: sayfa düzeyinde tahsisat ve byte düzeyinde tahsisat. Sayfa düzeyinde tahsisatların “ikiz blok tahsisat sistemi (buddy allocator)” ile yapıldığını gördük. Şimdi de çekirdeğin byte düzeyinde tahsisat sistemi üzerinde duracağız. Daha önceden de belirttiğimiz gibi çekirdeğin byte düzeyinde tahsisat sistemine “dilimli tahsisat sistemi (slab allocator)” denilmektedir.

Dilimli tahsisat sistemi 1994 yılında Jeff Bonwick tarafından önerilmiştir. Bonwick’in orijinal makalesine aşağıdaki bağlantıdan erişebilirsiniz:

The Slab Allocator: An Object-Caching Kernel Memory Allocator (Bonwick, 1994)

Dilimli tahsisat sistemi ilk kez Solaris sistemlerinde kullanılmıştır. Bunu FreeBSD sistemleri izlemiştir. Sonra da Linux’un 2.2 kararlı sürümüyle çekirdekte yerini almıştır.

10.2.1. Klasik Tahsisat Algoritması: Boş Blokların Bağlı Listede Saklanması

Dilimli tahsisat sistemini açıklamadan önce klasik byte düzeyinde tahsisat işleminin (yani malloc gibi bir fonksiyonun) nasıl gerçekleştirildiği üzerinde duralım. Klasik byte düzeyinde tahsisat algoritması oldukça basittir. Bellekte bir bölge heap olarak ayrılır. Bu bölgedeki “yalnızca boş alanlar” bir bağlı listede tutulur. Tahsis edilmiş alanlar için bir kayıt tutulmaz. Tahsisat yapılmak istendiğinde boş blokları tutan bağlı liste üzerinde istenilen uzunlukta ilk blokla karşılaşılana kadar (buna İngilizce first fit yöntemi de denilmektedir) sıralı arama yapılır. Klasik tahsis algoritması D. Ritchie ve B. Kernighan’ın ünlü “The C Programming Language” kitabında “8.7 Example - A Storage Allocator (Sayfa 163)” başlığı altında da açıklanmıştır. Pek çok malloc/realloc/free benzeri tahsisat sistemi burada belirtilen algoritmayı temel almıştır. Örneğin Windows sistemlerindeki HeapAlloc, HeapFree gibi API fonksiyonlarının temeli de bu algoritmadır. Linux sistemlerinde malloc/realloc/free fonksiyonlarında da uzun süre bu klasik algoritmanın iyileştirilmiş biçimleri kullanılmıştır. D. Ritchie ve B. Kernighan tarafından The C Programming Language kitabında verilen örnek malloc ve free algoritmaları aşağıda verilmiştir.

#include <stddef.h>
#include <unistd.h>

typedef long Align;  /* alignment for longs */

union header {
    struct {
        union header *ptr;   /* next block if on free list */
        unsigned size;       /* size of this block */
    } s;
    Align x;                 /* force alignment of blocks */
};

typedef union header Header;

static Header base;              /* empty list to get started */
static Header *freep = NULL;     /* start of free list */

void free(void *ap)
{
    Header *bp, *p;

    bp = (Header *)ap - 1;    /* point to block header */

    for (p = freep; !(bp > p && bp < p->s.ptr); p = p->s.ptr)
        if (p >= p->s.ptr && (bp > p || bp < p->s.ptr))
            break;  /* freed block at start or end of arena */

    if (bp + bp->s.size == p->s.ptr) {    /* join to upper nbr */
        bp->s.size += p->s.ptr->s.size;
        bp->s.ptr = p->s.ptr->s.ptr;
    } else
        bp->s.ptr = p->s.ptr;

    if (p + p->s.size == bp) {            /* join to lower nbr */
        p->s.size += bp->s.size;
        p->s.ptr = bp->s.ptr;
    } else
        p->s.ptr = bp;

    freep = p;
}

#define NALLOC 1024  /* minimum #units to request */

static Header *morecore(unsigned nu);

void *malloc(unsigned nbytes)
{
    Header *p, *prevp;
    unsigned nunits;

    nunits = (nbytes + sizeof(Header) - 1) / sizeof(Header) + 1;

    if ((prevp = freep) == NULL) {   /* no free list yet */
        base.s.ptr = freep = prevp = &base;
        base.s.size = 0;
    }

    for (p = prevp->s.ptr; ; prevp = p, p = p->s.ptr) {
        if (p->s.size >= nunits) {       /* big enough */
            if (p->s.size == nunits)     /* exactly */
                prevp->s.ptr = p->s.ptr;
            else {                       /* allocate tail end */
                p->s.size -= nunits;
                p += p->s.size;
                p->s.size = nunits;
            }
            freep = prevp;
            return (void *)(p + 1);
        }
        if (p == freep)                  /* wrapped around free list */
            if ((p = morecore(nunits)) == NULL)
                return NULL;             /* none left */
    }
}

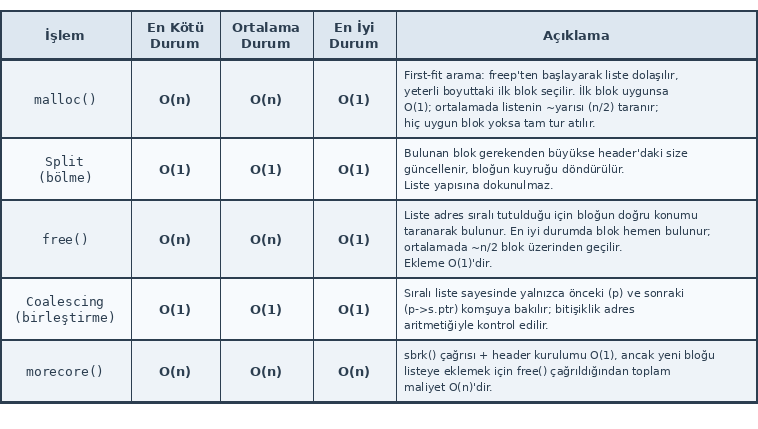

“The C Programming Language” kitabında belirtilen klasik tahsisat algortimasındaki işlemlerin algoritma karmaşıklıkları şöyledir:

Zaman içerisinde pek çok sistem kullanıcı modundaki tahsisatlar için bu klasik tahsisat algoritmasının iyileştirilmiş varyasyonlarını kullanmaya başlamıştır. Biz kitabımızda bunları incelemeyeceğiz.

10.2.2. Dilimli Tahsisat Sisteminin Ana Fikri

Yukarıda açıkladığımız klasik tahsisat sistemindeki bağlı listede tutulan boş bloklar aynı uzunlukta olsaydı tahsisat ve serbest bırakma işlemleri O(1) karmaşıklıkta yapılabilirdi. Çünkü boş bağlı listedeki tüm bloklar eşit uzunlukta olduğuna göre tahsisat sırasında hemen listenin başındaki blok verilebilirdi. Benzer biçimde serbest bırakma işleminde de hemen blok listenin başına O(1) karmaşıklıkta eklenebilirdi. Ancak böyle bir yöntemde blok uzunluğunun belirlenmesi sorunlu bir noktayı oluşturmaktadır. Örneğin boş bağlı listedeki blokların 64 byte uzunlukta olduğunu düşünelim. Bu durumda biz 100 byte’lık bir tahsisat yapamayız. 30 byte tahsisat yapmak istediğimizde de bloktaki 34 byte boşa gidecektir. (Blok içerisinde kullanılmayan alanların oluşması durumuna “içsel bölünme (internal fragmentation)” dendiğini anımsayınız.) Bu durumda ilk akla gelecek yöntem değişik uzunlukta birden fazla boş bağlı liste bulundurmaktır. Böylece tahsisat hangi uzunluğa en yakınsa o listeden yapılabilir. Tabii yine “içsel bölünme” kaçınılmazdır ancak daha tolere edilebilir bir noktaya indirgenmiştir.

Çekirdekte aynı türden pek çok nesne yaratılmaktadır. Örneğin bir proses yaratıldığında task_struct nesnesi, bir dosya açıldığında file nesnesi, dentry nesnesi, duruma göre de inode nesnesi tahsis edilmektedir. Bu nesnelerin uzunlukları farklıdır. İşte bu farklı uzunluktaki nesneler için tam o uzunlukta farklı boş blok listeleri oluşturulursa hem bu nesnelerin tahsis edilmesi hızlandırılır hem de “içsel bölünme” ortadan kaldırılır. Modern işletim sistemlerinin büyük çoğunluğunda bu teknik kullanılmaktadır. Dilimli tahsisat sistemi de bu tekniği temel almaktadır.

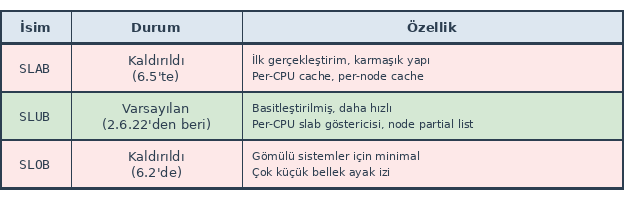

Linux çekirdeğindeki dilimli tahsisat sistemi zaman içerisinde iyileştirilmiştir. İlk kullanılan gerçekleştirimin adı SLAB’dır. Bunun iyileştirilmiş biçimine de SLUB denilmektedir. Bir noktaya kadar çekirdek kodlarında her iki gerçekleştirim de bulunuyordu ve hangi gerçekleştirimin kullanılacağı konfigürasyon parametreleriyle seçilebiliyordu. Ancak çekirdeğin 6.5 sürümüyle birlikte ilk SLAB gerçekleştirimi çekirdek kodlarından atılmıştır. Yani bugünkü sistemler SLUB gerçekleştirimini kullanmaktadır. Ayrıca 6.2 versiyonuna kadar çekirdekte bir de SLOB gerçekleştirimi bulunuyordu. Bu SLOB gerçekleştirimi yukarıda açıkladığımız klasik tahsisat algoritmasını kullanıyordu. Bellek kısıtı olan gömülü sistemlerde kullanılmak üzere çekirdekte bulunduruluyordu. Bu SLOB gerçekleştirimi de çekirdek kodlarından 6.2 sürümüyle çıkartılmıştır. Yani güncel çekirdeklerde artık yalnızca SLUB gerçekleştirimi kullanılmaktadır.

Her ne kadar güncel gerçekleştirimin adı SLUB olsa da sisteme genel olarak yine İngilizce slab allocator denilmektedir. SLUB ismi “Unqueued SLAB” sözcüklerinden, SLOB ismi ise “Simple List Of Blocks” sözcüklerinden çağrışımla uydurulmuştur.

Burada bir noktaya dikkatinizi çekmek istiyoruz. Çekirdek kaynak kodlarında var olan her şey derlemede çekirdek imajına yansıtılmamaktadır. Konfigürasyon aşamasında “yalnızca seçilen özellikler” çekirdek imajına yansıtılmaktadır. Zaten konfigürasyon işleminin amaçlarından biri de budur.

SLUB gerçekleştirimi oldukça ayrıntılıdır. Biz kitabmızda bu gerçekleştirimin ana hatları üzerinde duracağız. Ancak SLUB sözcüğü yerine “dilimli tahsisat sistemi (slab allocator)” ve “dilim (slab)” terimlerini kullanacağız.

10.2.3. Dilimli Tahsisat Sistemine İlişkin Veri Yapıları ve Algoritmalar

Dilimli tahsisat sisteminde üç önemli kavram vardır: Dilim Önbellek (Slab Cache), Dilim (Slab) ve Nesne (Object). Dilim önbelleği bu terminolojide tahsisat sistemini belirtmektedir. Dilim önbelleği dilimlerden, dilimler de nesnelerden oluşmaktadır. Tahsis edilecek öğeler eşit uzunluktaki nesnelerdir.

Dilimli tahsisat sistemindeki dilim önbelleği (slab cache) ana taşıyıcıdır. Tahsisat sistemi ile ilgili önemli bilgiler burada tutulmaktadır. Dilimler (slabs) ardışıl sayfalardan oluşan bellek bloklarıdır. Nesneler dilimlerin içerisindedir. Tahsisat sistemi dilimleri dilim önbelleği içerisindeki bir bağlı listede tutmaktadır. SLUB gerçekleştiriminde her dilim önbelleği (slab cache) her NUMA düğümü için ayrı bir dilim listesi tutmaktadır. Yani aslında dilim önbelleği NUMA düğümlerinden, NUMA düğümleri dilimlerden, dilimler de nesnelerden oluşmaktadır. Bu sistemi şekille şöyle gösterebiliriz:

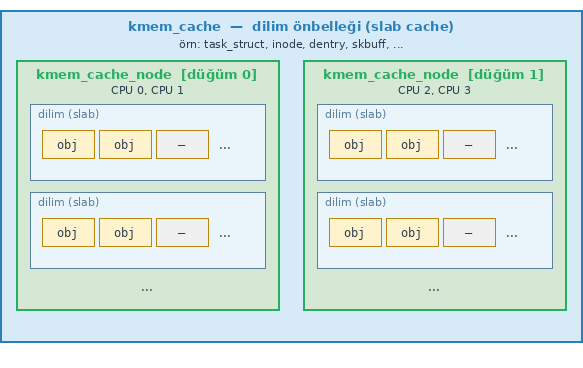

Bu şekilde iki NUMA düğümü vardır. Her NUMA düğümünde dilimler bulunmaktadır. Dilimler de tahsis edilecek blokları içermektedir.

10.2.3.1. Dilim Önbelleği ve kmem_cache Yapısı

Şimdi bu sistemin veri yapısı üzerinde duralım. Dilim önbelleği mm/slab.h dosyası içerisindeki kmem_cache yapısıyla temsil edilmiştir. Güncel çekirdeklerde bu yapı şöyledir:

struct kmem_cache {
    struct slub_percpu_sheaves __percpu *cpu_sheaves;
    /* Used for retrieving partial slabs, etc. */
    slab_flags_t flags;
    unsigned long min_partial;
    unsigned int size;              /* Object size including metadata */
    unsigned int object_size;       /* Object size without metadata */
    struct reciprocal_value reciprocal_size;
    unsigned int offset;            /* Free pointer offset */
    unsigned int sheaf_capacity;
    struct kmem_cache_order_objects oo;

    /* Allocation and freeing of slabs */
    struct kmem_cache_order_objects min;
    gfp_t allocflags;               /* gfp flags to use on each alloc */
    int refcount;                   /* Refcount for slab cache destroy */
    void (*ctor)(void *object);     /* Object constructor */
    unsigned int inuse;             /* Offset to metadata */
    unsigned int align;             /* Alignment */
    unsigned int red_left_pad;      /* Left redzone padding size */
    const char *name;               /* Name (only for display!) */
    struct list_head list;          /* List of slab caches */
#ifdef CONFIG_SYSFS
    struct kobject kobj;            /* For sysfs */
#endif
#ifdef CONFIG_SLAB_FREELIST_HARDENED
    unsigned long random;
#endif

#ifdef CONFIG_NUMA
    /*
     * Defragmentation by allocating from a remote node.
     */
    unsigned int remote_node_defrag_ratio;
#endif

#ifdef CONFIG_SLAB_FREELIST_RANDOM
    unsigned int *random_seq;
#endif

#ifdef CONFIG_KASAN_GENERIC
    struct kasan_cache kasan_info;
#endif

#ifdef CONFIG_HARDENED_USERCOPY
    unsigned int useroffset;        /* Usercopy region offset */
    unsigned int usersize;          /* Usercopy region size */
#endif

#ifdef CONFIG_SLUB_STATS
    struct kmem_cache_stats __percpu *cpu_stats;
#endif

    struct kmem_cache_node *node[MAX_NUMNODES];
};

Yapının pek çok elemanının çeşitli konfigürasyon parametreleri seçildiğinde yapıya dahil edildiğine dikkat ediniz. Yapının object_size elemanı dilimlerde tutulan nesnelerin büyüklüğünü belirtmektedir. Ancak aslında sistem çeşitli konfigürasyon parametrelerine de bağlı olarak nesneler için metadata bilgileri nedeniyle daha büyük yer ayırabilmektedir. Yapının size elemanı nesneler için dilim içerisinde ayrılan gerçek alanı belirtmektedir. Nesneler için kullanılan ek metadata bilgileri şöyledir:

Buradaki flags elemanı tahsisat sırasındaki davranışı belirtmektedir. Bu eleman aşağıdaki bayrakların bileşimlerinden oluşabilmektedir:

Yapının allocflags elemanı ise alloc_pages fonksiyonuyla tahsisat yapılırken kullanılan bayrakları içermektedir. Zaten bu bayraklar izleyen paragraflarda göreceğimiz kmem_cache_create fonksiyonuna argüman olarak verilmektedir. Her dilim önbelleğinin bir ismi vardır. Bu isim yapının name elemanında tutulmaktadır. Biz dilim önbelleğinin düğümlerden, düğümlerin dilimlerden ve dilimlerin de nesnelerden oluştuğunu belirtmiştik. İşte dilim önbelleğindeki düğümler yapının node elemanında tutulmaktadır. node elemanının dilim önbelleğindeki düğümleri belirten kmem_cache_node türünden nesnelerin adreslerini tutan bir dizi olduğuna dikkat ediniz:

struct kmem_cache_node *node[MAX_NUMNODES];

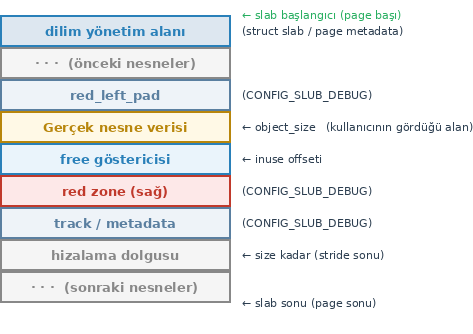

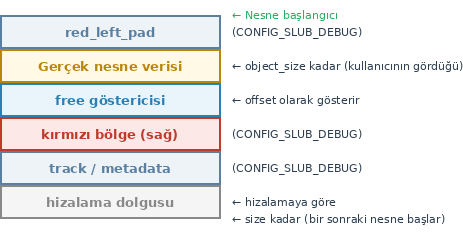

SLUB gerçekleştiriminde her nesneden sonra yukarıda açıkladığımız bazı metadata bilgileri tutulmaktadır. Yapının inuse elemanında nesnelerin metadata alanlarının “hangi offset’ten itibaren başladığı” bilgisi bulundurulmaktadır. Aşağıdaki şekli inceleyiniz:

Yapının align elemanı yukarıdaki şekilden de görüldüğü gibi nesneler için ayrılan alanın kaçın katlarına göre hizalanacağını belirtmektedir. Yapının min_partial elemanı dilimlerin sisteme iadesi için gereken minimum dilim sayısını belirtmektedir:

Dilim önbelleğindeki dilim sayısı >  min_partial  →  boşalan dilimin sayfaları iade edilir
Dilim önbelleğindeki dilim sayısı <= min_partial  →  boşalan dilimin sayfaları iade edilmez

min_partial elemanının değeri şöyle tespit edilmektedir:

#define MIN_PARTIAL  5
#define MAX_PARTIAL  10

static inline unsigned long slub_min_partial(void)
{
    return ilog2(nr_cpu_ids);
}

static void set_min_partial(struct kmem_cache *s, unsigned long min)
{
    if (min < MIN_PARTIAL)
        min = MIN_PARTIAL;
    else if (min > MAX_PARTIAL)
        min = MAX_PARTIAL;
    s->min_partial = min;
}

min_partial bu algoritmaya göre şu değerlerden biri olabilmektedir:

min_partial elemanının amacı dilim önbelleğinde hazır durumda tutulacak belli miktarda boş dilimlerin bulundurulmasını sağlamaktır.

kmem_cache yapısının ctor elemanında aşağıdaki gibi bir fonksiyon göstericisi tutulmaktadır:

void (*ctor)(void *object);

Ne zaman sistemden bir nesne tahsis edilmek istense önce o nesne bu ctor fonksiyonuna verilir. Bu fonksiyon nesnenin içerisine ilkdeğerlerini verir; bu işlemden sonra nesne tahsis edene iletilir. Bu elemanda NULL adresi varsa böyle bir işlem yapılmamaktadır. Buraya yerleştirilecek fonksiyon kmem_cache_create fonksiyonuna argüman olarak girilmektedir.

Dilimlerin ardışıl fiziksel sayfalardan oluştuğunu söylemiştik. Peki bir dilim ardışıl kaç fiziksel sayfadan oluşmaktadır? Soruyu şöyle de sorabiliriz: Bir dilim ikiz blok tahsisat sisteminin hangi düzeyinden yapılmaktadır? İşte dilimlerin sayfa büyüklüklerinin belirlenmesinde kmem_cache yapısının iki elemanı etkili olmaktadır:

struct kmem_cache {
    /* ... */
    struct kmem_cache_order_objects oo;   /* optimal order + nesne sayısı */
    struct kmem_cache_order_objects min;  /* fallback: minimum order + nesne sayısı */
    /* ... */
};

İlk denemede yapının oo elemanına başvurulmaktadır. Eğer ikiz blok sisteminden oo elemanında belirtilen sayfa düzeyinde (order) tahsisat yapılamazsa bu kez yapının min elemanına başvurulmaktadır. Yapının min elemanına nesne boyutunu içeren en küçük düzey değeri (genellikle 0) atanmaktadır. Yani en az tahsisat değeri 1 sayfadır. oo elemanına atanacak düzey değeri dilim önbelleği yaratılırken kmem_cache_create fonksiyonunun çağrı zincirindeki calculate_sizes fonksiyonu tarafından verilmektedir. Ancak değerin asıl hesaplandığı yer calculate_order fonksiyonudur. calculate_order fonksiyonu oo için sayfa büyüklüğü değerini şu faktörlere bağlı olarak hesaplar:

• CPU sayısı: Çok CPU’lu sistemde aynı nesne boyutu daha büyük düzeye yol açabilmektedir. Ayrıntılara burada girmeyeceğiz. Çekirdek kaynak kodlarına başvurabilirsiniz.

• Sınırlar: Elde edilen değer slub_min_order ile slub_max_order değişkenlerinin arasına çekilir. Başlangıçta slub_min_order = 0 ve slub_max_order = 3 durumundadır. (Yani en fazla bir dilim 8 sayfadan oluşabilmektedir.)

• İstisnai Durum: Nesne boyutu slub_max_order’lık slab’a tek başına bile sığmıyorsa sınır aşılır ve nesnenin boyutuna uygun en küçük düzey kullanılır.

Aşağıda somut x86-64, 16 CPU için çeşitli nesne boyutlarına göre min ve oo değerlerini veriyoruz:

Bu tabloda sütunlarda neden oo:order ve min:order yazıldığını merak edebilirsiniz. Aslında oo ve min elemanları yalnızca dilim için yapılacak tahsisatın düzey bilgisini değil aynı zamanda bir dilimde kaç nesnenin yer aldığı bilgisini de tutmaktadır. Bu elemanların kmem_cache_order_objects türünden olduğuna dikkat ediniz. Bu yapı şöyle tanımlanmıştır:

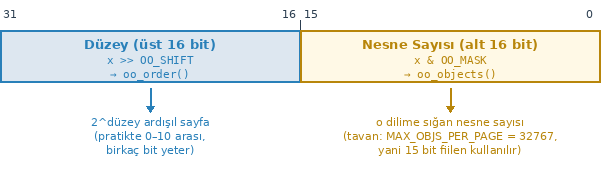

struct kmem_cache_order_objects {
    unsigned int x;
};

Görüldüğü gibi yapının x isminde tek bir elemanı vardır. İşte bu x elemanının düşük anlamlı 16 biti nesne sayısını, yüksek anlamlı 16 biti de düzey değerini tutmaktadır.

10.2.3.2. kmem_cache_node Yapısı

Bir dilim önbelleğinin düğümlerden, düğümlerin dilimlerden ve dilimlerin de nesnelerden oluştuğunu söylemiştik. Dilim önbelleğinin düğümleri kmem_cache_node isimli yapıyla temsil edilmektedir. Bu yapı güncel çekirdeklerde mm/slab.h dosyası içerisinde şöyle tanımlanmıştır:

struct kmem_cache_node {
    spinlock_t list_lock;

#ifdef CONFIG_SLAB
    struct list_head slabs_partial;  /* partial list first, better asm code */
    struct list_head slabs_full;
    struct list_head slabs_free;
    unsigned long total_slabs;       /* length of all slab lists */
    unsigned long free_slabs;        /* length of free slab list only */
    unsigned long free_objects;
    unsigned int free_limit;
    unsigned int colour_next;        /* Per-node cache coloring */
    struct array_cache *shared;      /* shared per node */
    struct alien_cache **alien;      /* on other nodes */
    unsigned long next_reap;         /* updated without locking */
    int free_touched;                /* updated without locking */
#endif

#ifdef CONFIG_SLUB
    unsigned long nr_partial;
    struct list_head partial;
#ifdef CONFIG_SLUB_DEBUG
    atomic_long_t nr_slabs;
    atomic_long_t total_objects;
    struct list_head full;
#endif
#endif
};

Güncel çekirdekler derlenirken yalnızca CONFIG_SLUB define edilmiş durumdadır. Eski tip SLAB ve SLOB gerçekleştirimlerinin çekirdekten çıkartıldığını belirtmiştik. Dolayısıyla aslında yukarıdaki yapı güncel çekirdeklerde aşağıdaki hale gelmektedir:

struct kmem_cache_node {
    spinlock_t list_lock;

    /* CONFIG_SLUB */
    unsigned long nr_partial;
    struct list_head partial;

#ifdef CONFIG_SLUB_DEBUG
    atomic_long_t nr_slabs;
    atomic_long_t total_objects;
    struct list_head full;
#endif
};

Yapının partial elemanı bu düğümdeki dilimlerin listesini, nr_partial elemanı ise bunların sayısını tutmaktadır. UMA mimarisinde zaten tek bir düğümün olduğunu anımsayınız.

10.2.3.3. Dilimler ve slab Yapısı

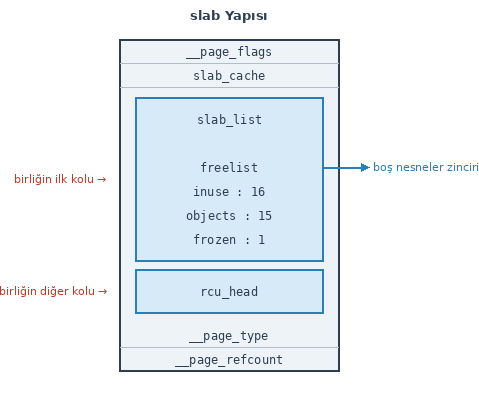

Güncel çekirdeklerde dilimler mm/slab.h dosyası içerisindeki slab isimli yapıyla temsil edilmektedir. Ancak bir süre önceye kadar bu yapı yerine doğrudan dilim bilgileri page nesnelerinin içerisinde saklanıyordu. Güncel çekirdeklerdeki (7’li çekirdeklerdeki) slab yapısı şöyle tanımlanmıştır:

struct slab {
    memdesc_flags_t flags;

    struct kmem_cache *slab_cache;
    union {
        struct {
            struct list_head slab_list;
            /* Double-word boundary */
            struct freelist_counters;
        };
        struct rcu_head rcu_head;
    };

    unsigned int __page_type;
    atomic_t __page_refcount;
#ifdef CONFIG_SLAB_OBJ_EXT
    unsigned long obj_exts;
#endif
};

Buradaki elemanları ve işlevlerini aşağıdaki tabloda listeliyoruz:

slab yapısının önemli elemanları freelist_counters yapısına taşınmıştır. Yani bir süre önceye kadar aslında bu freelist_counters yapısının elemanları slab yapısının içindeydi. Fakat zaten yukarıdaki anonim birlik ve yapı tanımlaması ile sanki bu yapının elemanları slab yapısının içerisindeymiş gibi ele alınmaktadır. Yani elemanlara erişim bakımından bir farklılık oluşmamaktadır. 6’lı çekirdeklerde slab yapısı şöyledir:

struct slab {
    memdesc_flags_t flags;

    struct kmem_cache *slab_cache;
    union {
        struct {
            union {
                struct list_head slab_list;
                struct { /* For deferred deactivate_slab() */
                    struct llist_node llnode;
                    void *flush_freelist;
                };
#ifdef CONFIG_SLUB_CPU_PARTIAL
                struct {
                    struct slab *next;
                    int slabs;  /* Nr of slabs left */
                };
#endif
            };
            /* Double-word boundary */
            union {
                struct {
                    void *freelist;     /* first free object */
                    union {
                        unsigned long counters;
                        struct {
                            unsigned inuse:16;
                            unsigned objects:15;
                            /*
                             * If slab debugging is enabled then the
                             * frozen bit can be reused to indicate
                             * that the slab was corrupted
                             */
                            unsigned frozen:1;
                        };
                    };
                };
#ifdef system_has_freelist_aba
                freelist_aba_t freelist_counter;
#endif
            };
        };
        struct rcu_head rcu_head;
    };

    unsigned int __page_type;
    atomic_t __page_refcount;
#ifdef CONFIG_SLAB_OBJ_EXT
    unsigned long obj_exts;
#endif
};

Burada C standartları bağlamında bir noktaya dikkatinizi çekmek istiyoruz. C11’den sonra aşağıdaki gibi bir yapı tanımlaması geçerlidir:

struct Sample {
    union {
        struct {
            int x;
            int y;
        };
        int z;
    };
    int k;
};

Burada birlik içerisindeki yapının elemanları sanki birliğin elemanları gibi, birliğin elemanları da sanki Sample yapısının elemanları gibi işlem görmektedir. Örneğin:

struct Sample s;

s.x = 10;   // geçerli

Ancak yukarıdaki slab yapısında aşağıdakine benzer bir tanımlama yapılmıştır:

struct S {
    int x;
    int y;
};

struct Sample {
    union {
        struct S;       /* C11'de geçersiz, gcc eklentisi */
        int z;
    };
    int k;
};

Bu örnekte anonim birliğin içerisinde S yapısına ilişkin bir değişken ismi belirtilmemiştir. Bu durum C11’de geçerli değildir. Ancak gcc’de bir eklenti olarak desteklenmektedir. gcc derleyicileri bu tanımlamayla öncekini eşdeğer gibi kabul etmektedir.

Güncel çekirdeklerdeki slab yapısının slab_cache elemanı geri doğru bu dilimin içinde bulunduğu kmem_cache nesnesini göstermektedir. Yapının slab_list elemanı dilimleri (yani slab nesnelerini) birbirine bağlayan bağlı liste düğümünü belirtmektedir. rcu_head elemanı dilim RCU mekanizmasıyla serbest bırakılırken kullanılmaktadır. Yukarıda da belirttiğimiz gibi aslında slab yapısının önemli elemanlarının çoğu yapının freelist_counters elemanına ilişkin yapının içerisindedir. Ancak anonim birlik ve yapı kuralları nedeniyle bunlara sanki slab yapısının elemanlarıymış gibi erişebilmektedir.

freelist_counters yapısı şöyle tanımlanmıştır:

struct freelist_counters {
    union {
        struct {
            void *freelist;
            union {
                unsigned long counters;
                struct {
                    unsigned inuse:16;
                    unsigned objects:15;
                    /*
                     * If slab debugging is enabled then the
                     * frozen bit can be reused to indicate
                     * that the slab was corrupted
                     */
                    unsigned frozen:1;
#ifdef CONFIG_64BIT
                    /*
                     * Some optimizations use free bits in 'counters' field
                     * to save memory. In case ->stride field is not available,
                     * such optimizations are disabled.
                     */
                    unsigned int stride;
#endif
                };
            };
        };
#ifdef system_has_freelist_aba
        freelist_full_t freelist_counters;
#endif
    };
};

Yapının freelist elemanı o dilimdeki ilk boş nesnenin adresini belirtmektedir. Dilim içerisindeki nesneler tek bağlı liste (single linked list) ile birbirine bağlanmıştır. Dolayısıyla dilimden bir nesne tahsis edilmek istendiğinde tahsisat fonksiyonu (kmem_cache_alloc) hemen bu göstericinin gösterdiği yerdeki nesneyi O(1) karmaşıklıkta vermektedir. Yapının inuse elemanı ilgili dilimdeki tahsis edilmiş nesne sayısını belirtmektedir. objects elemanı ise dilim içerisinde toplam kaç nesne bulunduğunu belirtmektedir. Aşağıda slab veri yapısına ilişkin örnek bir çizim verilmiştir:

10.2.4. Dilim Önbelleklerinin Yaratılması

Bir dilim önbelleği oluşturmak için yani kmem_cache türünden bir nesne oluşturmak için kmem_cache_create isimli çekirdek fonksiyonu kullanılmaktadır. kmem_cache_create fonksiyonunun parametrik yapısı şöyledir:

struct kmem_cache *kmem_cache_create(
    const char *name,
    unsigned int size,
    unsigned int align,
    slab_flags_t flags,
    void (*ctor)(void *)
);

Fonksiyonun birinci parametresi (name) yaratılacak dilim önbelleğinin ismini, ikinci parametresi (size) tahsis edilecek nesnenin uzunluğunu belirtmektedir. Üçüncü parametre (align) nesnelerin hangi değerin katlarına hizalanacağını belirtmektedir. Dördüncü parametre (flags) yukarıda belirttiğimiz dilim bayraklarına ilişkindir. Son parametre (ctor) ise dilimden nesne tahsis edildiğinde o nesneye ilkdeğerlerinin verilmesi için kullanılacak fonksiyonun adresini belirtmektedir. Fonksiyonun hizalama belirten üçüncü parametresine (align) 0 değeri girilebilir. Bu durumda o sisteme ilişkin varsayılan hizalama kullanılmaktadır. Çekirdek kodlarında bu varsayılan hizalama ARCH_KMALLOC_MINALIGN sembolik sabiti ile belirtilmektedir. Bu sembolik sabit şu değerlerden biri olabilmektedir:

kmem_cache_create fonksiyonunun kullanımına şöyle bir örnek verebiliriz:

struct myobject {
    int a;
    int b;
    char name[64];
};
/* ... */

if ((g_myobject_cachep = kmem_cache_create("myobject_cache", sizeof(struct myobject),
        0, SLAB_HWCACHE_ALIGN, NULL)) == NULL)
    return -ENOMEM;

Eskiden kmem_cache_create fonksiyonu mm/slab.c dosyası içerisinde normal bir fonksiyon biçiminde tanımlanıyordu. Çekirdeğin 6.12 sürümü ile birlikte artık bu fonksiyon bir makro biçimine getirilmiştir. Çekirdeğin 6.10 versiyonunda kmem_cache_create fonksiyonu mm/slab_common.c dosyasında şöyle tanımlanmıştı:

struct kmem_cache *kmem_cache_create(const char *name, unsigned int size, unsigned int align,
        slab_flags_t flags, void (*ctor)(void *))
{
    return kmem_cache_create_usercopy(name, size, align, flags, 0, 0, ctor);
}
EXPORT_SYMBOL(kmem_cache_create);

Buradaki kmem_cache_create_usercopy fonksiyonu asıl işlemi yapan fonksiyondur. Bu fonksiyon da şöyle tanımlanmıştır:

struct kmem_cache *
kmem_cache_create_usercopy(const char *name,
        unsigned int size, unsigned int align,
        slab_flags_t flags,
        unsigned int useroffset, unsigned int usersize,
        void (*ctor)(void *))
{
    struct kmem_cache *s = NULL;
    const char *cache_name;
    int err;

#ifdef CONFIG_SLUB_DEBUG
    /*
     * If no slab_debug was enabled globally, the static key is not yet
     * enabled by setup_slub_debug(). Enable it if the cache is being
     * created with any of the debugging flags passed explicitly.
     * It's also possible that this is the first cache created with
     * SLAB_STORE_USER and we should init stack_depot for it.
     */
    if (flags & SLAB_DEBUG_FLAGS)
        static_branch_enable(&slub_debug_enabled);
    if (flags & SLAB_STORE_USER)
        stack_depot_init();
#endif

    mutex_lock(&slab_mutex);

    err = kmem_cache_sanity_check(name, size);
    if (err) {
        goto out_unlock;
    }

    /* Refuse requests with allocator specific flags */
    if (flags & ~SLAB_FLAGS_PERMITTED) {
        err = -EINVAL;
        goto out_unlock;
    }

    /*
     * Some allocators will constraint the set of valid flags to a subset
     * of all flags. We expect them to define CACHE_CREATE_MASK in this
     * case, and we'll just provide them with a sanitized version of the
     * passed flags.
     */
    flags &= CACHE_CREATE_MASK;

    /* Fail closed on bad usersize of useroffset values. */
    if (!IS_ENABLED(CONFIG_HARDENED_USERCOPY) ||
        WARN_ON(!usersize && useroffset) ||
        WARN_ON(size < usersize || size - usersize < useroffset))
        usersize = useroffset = 0;

    if (!usersize)
        s = __kmem_cache_alias(name, size, align, flags, ctor);
    if (s)
        goto out_unlock;

    cache_name = kstrdup_const(name, GFP_KERNEL);
    if (!cache_name) {
        err = -ENOMEM;
        goto out_unlock;
    }

    s = create_cache(cache_name, size,
            calculate_alignment(flags, align, size),
            flags, useroffset, usersize, ctor, NULL);
    if (IS_ERR(s)) {
        err = PTR_ERR(s);
        kfree_const(cache_name);
    }

out_unlock:
    mutex_unlock(&slab_mutex);

    if (err) {
        if (flags & SLAB_PANIC)
            panic("%s: Failed to create slab '%s'. Error %d\n",
                __func__, name, err);
        else {
            pr_warn("%s(%s) failed with error %d\n",
                __func__, name, err);
            dump_stack();
        }
        return NULL;
    }
    return s;
}
EXPORT_SYMBOL(kmem_cache_create_usercopy);

Burada kmem_cache nesnesinin asıl yaratımı create_cache fonksiyonunda yapılmaktadır. Bu fonksiyon da şöyle tanımlanmıştır:

static struct kmem_cache *create_cache(const char *name,
        unsigned int object_size, unsigned int align,
        slab_flags_t flags, unsigned int useroffset,
        unsigned int usersize, void (*ctor)(void *),
        struct kmem_cache *root_cache)
{
    struct kmem_cache *s;
    int err;

    if (WARN_ON(useroffset + usersize > object_size))
        useroffset = usersize = 0;

    err = -ENOMEM;
    s = kmem_cache_zalloc(kmem_cache, GFP_KERNEL);
    if (!s)
        goto out;

    s->name         = name;
    s->size         = s->object_size = object_size;
    s->align        = align;
    s->ctor         = ctor;
#ifdef CONFIG_HARDENED_USERCOPY
    s->useroffset   = useroffset;
    s->usersize     = usersize;
#endif

    err = __kmem_cache_create(s, flags);
    if (err)
        goto out_free_cache;

    s->refcount = 1;
    list_add(&s->list, &slab_caches);
    return s;

out_free_cache:
    kmem_cache_free(kmem_cache, s);
out:
    return ERR_PTR(err);
}

Aşağıda bu sürümdeki kmem_cache_create fonksiyonunun çağrı zinciri şekilsel olarak verilmiştir:

Peki çekirdek içerisindeki nesne tahsisatları dilimli tahsisat sistemiyle yapıldığına göre kmem_cache_create fonksiyonu kmem_cache nesnesini nasıl tahsis etmektedir? İşte kmem_cache nesneleri için de ayrı bir dilim önbelleği oluşturulmuştur:

s = kmem_cache_zalloc(kmem_cache, GFP_KERNEL);

Burada tahsisat çekirdek tarafından yaratılmış olan kmem_cache dilim önbelleğinden yapılmaktadır.

6.12 çekirdekleriyle birlikte kmem_cache_create fonksiyonu include/linux/slab.h dosyasında bir makro biçimine getirilmiştir:

#define kmem_cache_create(__name, __object_size, __args, ...)           \
    _Generic((__args),                                                  \
        struct kmem_cache_args *: __kmem_cache_create_args,             \
        void *: __kmem_cache_default_args,                              \
        default: __kmem_cache_create)(__name, __object_size, __args, __VA_ARGS__)

_Generic makrosu bir çeşit function overloading mekanizmasının makro düzeyinde sağlanması için C11 ile C’ye eklenmiştir. Bu makro bir parametreye sahiptir. Bu parametrenin türüne göre açım yapar. Eğer parametrenin türü belirtilen türlerden biri değilse default ile belirtilen açımı yapmaktadır. Örneğin:

#define abs(x) _Generic((x),      \
    int:     abs_int,             \
    long:    abs_long,            \
    float:   abs_float,           \
    double:  abs_double,          \
    default: abs_default          \
)(x)

Bu örnekte abs makrosunu int türünden bir argümanla çağırmışsak bu durumda aslında abs_int açımı yapılacaktır. Dolayısıyla abs_int çağrılmış olacaktır. Eğer abs makrosunu long bir parametreyle çağırırsak bu durumda aslında abs_long fonksiyonu çağrılmış olacaktır. abs makrosunu int, long, float, double türlerinin dışında bir türden argümanla çağırmışsak bu durumda abs_default fonksiyonu çağrılacaktır.

Şimdi yukarıdaki kmem_cache_create makrosuna yeniden dönelim. _Generic makrosuna aktarılan parametre __args parametresidir. Bu parametre aslında eski biçimdeki align parametresidir. Biz bu align parametresi için gerçekten hizalama amaçlı int bir değer girersek (örneğin 0) bu durumda default kısım devreye girecek ve çağrı __kmem_cache_create haline gelecektir. Güncel çekirdeklerde __kmem_cache_create de yukarıda vermiş olduğumuz 6.10’daki kmem_cache_create_usercopy fonksiyonuna benzemektedir.

10.2.4.1. Dilim Önbelleklerinin Birleştirilmesi

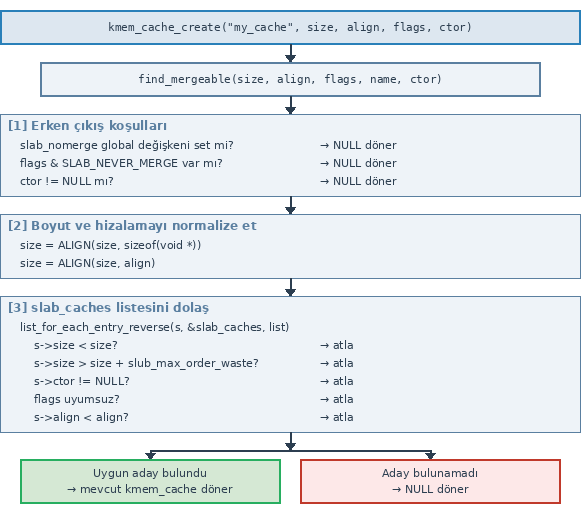

Dilim önbelleği yaratılırken “birleştirme (merge)” denilen bir işlem de yapılabilmektedir. Çekirdek bir dilim önbelleği yaratılmak istendiğinde zaten o uzunlukta (bazı ayrıntıları var) daha önce yaratılmış olan bir dilim önbelleği varsa gerçekte yeni bir dilim önbelleği yaratmamakta, daha önce yaratılmış olanı sanki yeni yaratılmış gibi vermektedir. Birleştirme (merge) işlemi kmem_cache_create fonksiyonunun çağırdığı find_mergeable fonksiyonu tarafından yapılmaktadır. Bu fonksiyonun çağırma akışı şöyledir:

Yeni yaratılmak istenen bir dilim önbelleğinin zaten yaratılmış olana referans etmesinin (yani birleştirme işleminin) bazı koşulları vardır:

Aşağıdaki bayrakların herhangi biri iki dilim önbelleğinde farklıysa birleştirme yapılmamaktadır:

Birleştirmeyi kesin engelleyen bayraklar da şunlardır:

10.2.4.2. Önceden Yaratılmış Dilim Önbellekleri

Çekirdeğin task_struct gibi, file gibi, dentry gibi, inode gibi nesneleri tahsis etmekte kullandığı önceden yaratılmış dilimli önbellek nesneleri (yani kmem_cache nesneleri) vardır. Aşağıda bunların isimlerini ve bunlara erişmekte kullanılan kmem_cache türünden göstericilerin isimlerini veriyoruz:

Peki yukarıdaki dilim önbellek nesneleri çekirdekte hangi aşamada yaratılmaktadır? Biz kursumuzda çekirdeğin başlatılma sürecini ayrı bir bölümde ele alacağız. Linux çekirdek imajı belleğe yüklendiğinde start_kernel isimli fonksiyon çağrılmaktadır. Bu fonksiyonu çekirdeğin main fonksiyonu gibi düşünebilirsiniz. Bu fonksiyon içerisinde pek çok alt sistem ilklendirilmektedir. İşte yukarıdaki dilim önbellekleri bu alt sistemlerin ilklendirildiği (initialize edildiği) yerlerde yaratılmaktadır. Bunların yaratıldığı yerleri aşağıdaki tablolarda veriyoruz:

Bu nesnelerin yaratıldığı yerlere ilişkin çağrı zincirini de aşağıda veriyoruz:

10.2.5. Dilim Önbelleklerinden Tahsisat İşlemleri

Yaratılmış olan bir dilim önbelleğinden tahsisat yapmak için kullanılan temel fonksiyonlar şunlardır:

kmem_cache_alloc ve kmem_cache_zalloc en çok kullanılan tahsisat fonksiyonlarıdır. Bu fonksiyonlar belli bir dilim önbelleğinden nesne tahsis etmektedir. Fonksiyonların prototipleri şöyledir:

void *kmem_cache_alloc(struct kmem_cache *cachep, int flags);
void *kmem_cache_zalloc(struct kmem_cache *k, gfp_t flags);

Fonksiyonların birinci parametreleri tahsisatın hangi dilim önbelleğinden yapılacağını belirtmektedir. Yani bu parametreye kmem_cache_create fonksiyonundan elde edilen kmem_cache nesnesinin adresi geçirilmelidir. Fonksiyonların ikinci parametreleri alloc_pages çağrısı için gereken bayrakları belirtmektedir. Yani bu parametre aslında alloc_pages fonksiyonuna geçirilen birinci parametreyle aynıdır. Yukarıda da belirttiğimiz gibi aslında dilimli tahsisat sistemi arka planda ikiz blok tahsisat sistemini kullanmaktadır. Yani dilimli tahsisat sistemindeki dilimler alloc_pages fonksiyonu ile ikiz blok tahsisat sisteminden elde edilmektedir. Biz alloc_pages fonksiyonunu anlatırken bu bayrakların anlamlarını açıklamıştık. Bu bayraklar hem “tahsisatın hangi bölgeden (zone)” yapılacağını hem de göç türünün fallback mekanizması için nereden başlatılacağını belirtiyordu. En çok kullanılan bayrağın GFP_KERNEL olduğunu anımsayınız. Bu bayrak ZONE_NORMAL bölgesinden MIGRATE_UNMOVABLE göç türünden hareketle sayfa tahsisatını yapmaktadır. Anımsanacağı gibi GFP_ATOMIC bayrağı da ZONE_NORMAL bölgesinden tahsisat yapmaya çalışır. Ancak bu bayrak ilgili thread’in uykuya yatırılmasını engellemektedir. Kesme kodlarında ve örneğin spinlock nesnelerinin kilitlendiği durumlarda GFP_KERNEL yerine GFP_ATOMIC bayrağını tercih etmelisiniz. kmem_cache_zalloc fonksiyonu aynı zamanda tahsis edilen alanı sıfırlamaktadır. Aslında bu fonksiyon include/linux/slab.h dosyasında aşağıdaki gibi bir makro biçiminde yazılmıştır:

#define kmem_cache_zalloc(_k, _flags)   kmem_cache_alloc(_k, (_flags)|__GFP_ZERO)

Anımsayacağınız gibi __GFP_ZERO bayrağı zaten ikiz blok tahsisat sisteminde tahsis edilen sayfaların sıfırlanması için kullanılmaktadır.

Dilimli tahsisat sistemlerindeki tahsisat fonksiyonları başarısızlık durumunda NULL adresle geri dönmektedir. Dilim önbelleğinde nesne kalmadığı zaman alloc_pages ile ikiz blok tahsisat sisteminden sayfa tahsis edilmektedir. İkiz blok tahsis sisteminde fallback mekanizmasının da devreye girdiğini anımsayınız. Sayfa tahsis edilemediğinde zaten çekirdeğin reclaim yapan thread’leri uyandırıldığı için bu fonksiyonların bellek yetersizliğinde başarısız olmaları düşük bir olasılıktır. Ancak bu fonksiyonların başarı kontrolleri mutlaka yapılmalıdır. Bu fonksiyonların başarısız olma nedenlerini aşağıdaki tabloda açıklıyoruz:

Eğer bu fonksiyonlar başka fonksiyonların içerisinde çağrılmışsa başarısızlık durumunda çağrımın yapıldığı fonksiyonun -ENOMEM değeri ile geri döndürülmesi uygun olur.

Güncel çekirdeklerde kmem_cache_alloc fonksiyonunun çağrı grafı kabaca şöyledir:

Tabii bu çağrı dizgesindeki ayrıntıları bir yana bırakırsak kabaca olanlar şunlardır:

• Nesne tahsis edilmeye çalışılır.

• Dilimlerde uygun nesne yoksa ikiz blok tahsisat sisteminden dilim tahsis edilmeye çalışılır.

• İkiz blok tahsisat sisteminde fallback mekanizmaları uygulanır.

• Eğer hâlâ sayfa yoksa kswapd çekirdek thread’i uyandırılır.

• Bir kez daha doğrudan reclaim denenir. Doğrudan reclaim başarısız olursa ve eğer GFP_ATOMIC kullanılmamışsa thread uykuya yatırılır ve reclaim sonrasında uyandırılır.

• Eğer hâlâ sayfa tahsisatı yapılamıyorsa fonksiyon başarısız olur.

Tahsis edilmiş olan nesne kmem_cache_free fonksiyonuyla dilim önbelleğine iade edilmektedir. Fonksiyon prototipi şöyledir:

void kmem_cache_free(struct kmem_cache *s, void *x);

Fonksiyonun birinci parametresi dilim önbelleğine ilişkin nesne adresini, ikinci parametresi serbest bırakılacak nesnenin adresini almaktadır.

kmem_cache_alloc_node fonksiyonu belli bir NUMA düğümünden tahsisat yapmaktadır. Başka bir deyişle tahsisat için ilgili NUMA düğümünün bölgelerini kullanan dilim önbelleklerinden tahsisat yapılmaktadır. Ancak fonksiyonda belirtilen NUMA düğümüne ilişkin bölgelerdeki dilim önbelleklerinde boş yer bulunamazsa düğüm temelinde fallback yapılmamaktadır. Fonksiyonun prototipi şöyledir:

void *kmem_cache_alloc_node(struct kmem_cache *s, gfp_t gfpflags, int node);

Fonksiyonun birinci parametresi dilim önbelleğine ilişkin kmem_cache nesnesinin adresini, ikinci parametresi tahsisat bayraklarını ve üçüncü parametresi de NUMA düğümünün numarasını almaktadır.

kmem_cache_alloc_bulk fonksiyonu dilim önbelleğinden birden fazla nesne tahsis etmek için kullanılmaktadır. Fonksiyonun prototipi şöyledir:

int kmem_cache_alloc_bulk(struct kmem_cache *s, gfp_t flags, size_t nr, void **p);

Fonksiyonun son iki parametresine dikkat ediniz. Son parametre (p) tahsis edilen nesnelerin adreslerinin yerleştirileceği gösterici dizisinin adresini almaktadır. Sondan bir önceki parametre (nr) toplam kaç nesnenin tahsis edileceğini belirtmektedir. Fonksiyon “ya hep ya hiç” biçiminde tahsisat yapmaktadır. Yani burada belirtilen sayıdaki tahsisatın hepsi yapılamazsa hiçbir tahsisat yapılmamış gibi geri dönmektedir.

10.2.6. kmalloc Fonksiyonu ve Türevleri

Dilimli tahsisat sisteminin amacının belli uzunluklardaki nesneleri hızlı bir biçimde tahsis etmek olduğunu söylemiştik. Ancak her farklı uzunluktaki nesne için yeni bir dilim önbelleği oluşturmak zahmetlidir. Örneğin biz çekirdek kodlamasında 28 byte’lık bir tahsisat yapmak isteyelim. Bunun için 28 byte’lık nesnelerden oluşan bir dilim önbelleği yaratmak oldukça zahmetlidir. İşte Linux çekirdeğinde bu zahmetten kurtulmak için belli uzunluklarda hazır dilim önbellekleri de oluşturulmuştur. Bu hazır dilim önbelleklerinin nesne uzunlukları şöyledir:

Burada nesne uzunlukları 2’nin kuvvetine ilişkin olsa da (*) ile gösterilen iki istisna bulunmaktadır. Bu dilim önbellekleri çekirdek imajı belleğe yüklenip ilklenirken bellek yönetim işlevlerine ilişkin ilkdeğerlerin verildiği mm_init fonksiyonu içerisinde yaratılmaktadır:

Tablodaki KMALLOC_CGROUP, docker gibi container teknolojilerinin kullanımını daha etkin hale getirmek için Linux çekirdekine sokulmuş olan “memcg (memory cgroup)” kavramı ile ilgilidir. kmalloc-cg-* önbellekleri memcg (memory cgroup) tarafından izlenmesi gereken tahsisatlar için bulundurulmuştur. KMALLOC_DMA ise GFP_DMA bayrağıyla tahsisat yapıldığında kullanılan dilim önbellekleridir.

Örneğin biz hiç yeni bir dilim önbelleği yaratmadan 12 byte tahsisat yapmak isteyelim. Tabloda 12 byte’lık hazır bir dilim önbelleği olmadığı için tahsisat 16 byte’lık dilim önbelleğinden yapılacaktır. Tabii bu durumda 4 byte boşa harcanmış olacaktır. Yani bu hazır dilim önbelleklerini kullanmanın bir “içsel bölünme (internal fragmentation)” maliyeti vardır.

Yukarıdaki genel dilim önbelleklerinden tahsisat yapan genel tahsisat fonksiyonları da bulundurulmuştur. Şimdi onları açıklayacağız.

kmalloc fonksiyonu özellikle çekirdek modülleri ve aygıt sürücüler tarafından sıkça kullanılmaktadır. Bu fonksiyon yukarıdaki hazır dilim önbelleklerinin hangisi talep edilen uzunluk için uygunsa tahsisatı oradan yapmaktadır. Dolayısıyla fonksiyonun kullanımı oldukça kolaydır. kmalloc fonksiyonunu adeta C’nin malloc fonksiyonuna benzetebilirsiniz. Fonksiyonun prototipi şöyledir:

void *kmalloc(size_t size, gfp_t flags);

Fonksiyonun birinci parametresi tahsis edilecek nesnenin uzunluğunu, ikinci parametre ise yine tahsisat bayraklarını belirtmektedir. Bu ikinci parametre ilgili dilim önbelleğinde sayfa bulunamadığında alloc_pages fonksiyonu ile ikiz blok tahsisat sisteminden sayfa istenirken kullanılmaktadır. Bu ikinci parametreye tipik olarak GFP_KERNEL geçilmektedir. kmalloc fonksiyonu başarısızlık durumunda NULL adrese geri dönmektedir. Örneğin:

if ((obj = kmalloc(12, GFP_KERNEL)) == NULL)
    return -ENOMEM;

kmalloc fonksiyonun gerçekleştirimi eski çekirdeklerde oldukça basitti. Örneğin çekirdeğin 2.4 versiyonunda kmalloc şöyle yazılmıştı:

void *kmalloc(size_t size, int flags)
{
    cache_sizes_t *csizep = cache_sizes;

    for (; csizep->cs_size; csizep++) {
        if (size > csizep->cs_size)
            continue;
        return __kmem_cache_alloc(flags & GFP_DMA ?
            csizep->cs_dmacachep : csizep->cs_cachep, flags);
    }
    return NULL;
}

Bu sürümde tüm dilim önbelleklerinin uzunlukları cache_sizes isimli bir dizide toplanmıştır. Döngü içerisinde talep edilen tahsisata en uygun dilim önbelleğinin tespit edildiğine dikkat ediniz. Sonra da __kmem_cache_alloc fonksiyonu ile o dilim önbelleğinden tahsisat yapılmıştır. Güncel çekirdeklerde “memcg (memory cgroup)” gibi kavramların çekirdeğe dahil edilmesiyle fonksiyon daha karmaşık bir hale gelmiştir. Güncel çekirdeklerdeki kmalloc çağrı dizgesi şöyledir:

kmalloc ailesinden başka çekirdek fonksiyonları da vardır. kzalloc fonksiyonu tahsis edilen alanı aynı zamanda sıfırlamaktadır. Yani aşağıdaki işlemi yapmaktadır:

void *kzalloc(size_t size, gfp_t flags)
{
    return kmalloc(size, flags | __GFP_ZERO);
}

kmalloc_array fonksiyonu iki parametresinin çarpımı kadar alanı tahsis etmektedir. Fonksiyonun prototipi şöyledir:

void *kmalloc_array(size_t n, size_t size, gfp_t flags);

Tabii bu iki parametreyi programcı kendi çarpıp kmalloc fonksiyonuna verebilir. Ancak bazen n ve size değerleri başka bir yerden, örneğin kullanıcı alanından geliyor olabilir. Bu durumda taşma kontrolünün yapılması gerekebilir. (İki büyük işaretsiz tamsayı çarpıldığında taşmadan dolayı küçük bir işaretsiz tamsayının elde edilebileceğine dikkat ediniz.)

kcalloc fonksiyonu C’deki calloc fonksiyonuna benzetilebilir. Bu fonksiyon kmalloc_array gibi iki uzunluk parametresi almaktadır ancak tahsis edilen alanı da sıfırlamaktadır. Fonksiyonun prototipi şöyledir:

void *kcalloc(size_t n, size_t size, gfp_t flags);

krealloc fonksiyonu C’nin realloc fonksiyonu gibi düşünülebilir. Daha önce tahsis edilmiş olan bloğu büyütmek ya da küçültmek için kullanılmaktadır. Fonksiyonun prototipi şöyledir:

void *krealloc(const void *p, size_t new_size, gfp_t flags);

Fonksiyonun birinci parametresi daha önce kmalloc ve türevleri tarafından tahsis edilmiş olan bloğun adresini, ikinci parametresi bu bloğun toplam yeni uzunluğunu ve üçüncü parametresi de tahsisat bayraklarını belirtmektedir. Fonksiyon zaten daha önce tahsis edilmiş olan nesnede talep edilen büyüklüğü içerecek kadar boş yer varsa ya da blok küçültülüyorsa aynı adresle geri döner. Ancak daha önce tahsis edilmiş nesnede talep edilen uzunluk kadar boş yer yoksa bu durumda sanki yeniden kmalloc çağrılıyormuş gibi tahsisat daha büyük bir dilim önbelleğinden yapılmaktadır.

krealloc_array fonksiyonu 6.1 çekirdekleriyle eklenmiştir. kmalloc_array fonksiyonunun realloc biçimi gibidir:

void *krealloc_array(void *p, size_t new_n, size_t new_size, gfp_t flags);

kmalloc türevi fonksiyonlarla tahsis edilen alanlar kfree fonksiyonu ile serbest bırakılmaktadır. kfree fonksiyonunun prototipi şöyledir:

void kfree(const void *objp);

Fonksiyonun yalnızca blok adresini parametre olarak aldığına dikkat ediniz. Peki bu fonksiyon ilgili dilim önbelleğini nasıl bulmaktadır? Eskiden eğer bir sayfa dilimli tahsisat sistemi tarafından kullanılıyorsa ona ilişkin kmem_cache nesnesinin adresi de sayfayı temsil eden page yapısının içerisinde tutuluyordu. Böylece eskiden herhangi bir nesnenin içinde bulunduğu sayfaya ilişkin page nesnesinden hareketle geriye doğru kmem_cache nesnesi elde edilebiliyordu. Çekirdeğin 5.17 versiyonuyla birlikte ayrı bir slab yapısı oluşturuldu (biz bu yapıyı incelemiştik) ve bu yapı page yapısının üstüne bindirildi. slab yapısının içerisinde de kmem_cache nesnesinin adresinin tutulduğunu belirtmiştik. Yani hem eski çekirdeklerde hem de yeni çekirdeklerde biz nesnenin adresini biliyorsak oradan onun bulunduğu page nesnesine ya da slab nesnesine, oradan da kmem_cache nesnesine erişebiliriz. 5.17 ve sonrasında aslında page nesnesinin slab nesnesi ile aynı nesne olduğuna dikkat ediniz. Yani yeni çekirdeklerde erişim şu yoldan geçilerek yapılmaktadır:

10.2.7. Dilim Önbelleklerine İlişkin Bilgilerin proc ve sys Dosya Sistemleri Yoluyla Elde Edilmesi

Çalışan bir sistemde proc ve sys dosya sistemi yoluyla dilim önbellekleri hakkındaki bilgiler aşağıdaki dizin girişlerinden edinilebilmektedir:

/proc/slabinfo
/proc/meminfo          (slab alanları)
/sys/kernel/slab/<önbellek-adı>/

/proc/slabinfo dosyası yaratılmış olan tüm dilim önbellekleri (yani kmem_cache nesneleri) hakkında bilgiler bulundurmaktadır. Normal proseslerin bu dosyaya r hakkı olmadığı için dosyayı ancak sudo ile görüntüleyebilirsiniz. Dosya aşağıdakine benzer bir içeriğe sahiptir:

slabinfo - version: 2.1
# name            <active_objs> <num_objs> <objsize> <objperslab> <pagesperslab> : tunables
# <limit> <batchcount> <sharedfactor> : slabdata <active_slabs> <num_slabs> <sharedavail>

isofs_inode_cache     56     72    664   24    4 : tunables    0    0    0 : slabdata      3      3      0
QIPCRTR               56     78    832   39    8 : tunables    0    0    0 : slabdata      2      2      0
AF_VSOCK              48     50   1280   25    8 : tunables    0    0    0 : slabdata      2      2      0
ext4_groupinfo_4k    960    962    152   26    1 : tunables    0    0    0 : slabdata     37     37      0
btrfs_delayed_node     0      0    312   26    2 : tunables    0    0    0 : slabdata      0      0      0
btrfs_ordered_extent   0      0    416   39    4 : tunables    0    0    0 : slabdata      0      0      0
bio-328               28     42    384   21    2 : tunables    0    0    0 : slabdata      2      2      0
bio-392               28     36    448   36    4 : tunables    0    0    0 : slabdata      1      1      0
btrfs_extent_buffer    0      0    240   34    2 : tunables    0    0    0 : slabdata      0      0      0
bio-408               28     36    448   36    4 : tunables    0    0    0 : slabdata      1      1      0
btrfs_inode            0      0   1008   32    8 : tunables    0    0    0 : slabdata      0      0      0
bio-424               28     36    448   36    4 : tunables    0    0    0 : slabdata      1      1      0
fsverity_info          0      0    272   30    2 : tunables    0    0    0 : slabdata      0      0      0
fscrypt_inode_info     0      0    128   32    1 : tunables    0    0    0 : slabdata      0      0      0
...

Buradaki sütunlarda dilim önbelleğinin ismi, oradaki toplam nesne sayısı, nesnelerin uzunlukları gibi önemli bilgiler bulunmaktadır. Tabii liste çok uzun olabileceği için grep yardımıyla ilgili satırı görüntüleyebilirsiniz. /proc/slabinfo dosyasındaki sütunların anlamları şöyledir:

Örneğin belli bir dilim önbelleğine ilişkin bilgileri şöyle elde edebiliriz:

$ sudo cat /proc/slabinfo | grep "myobject_cache"
myobject_cache        60     64    128   32    1 : tunables    0    0    0 : slabdata      2      2      0

Buradaki kendi yarattığımız dilim önbelleği için değerleri tablo halinde veriyoruz:

/proc/meminfo dosyası aslında bellek kullanımı hakkında genel bilgi veren bir dosyadır. Bu dosyanın içeriği aşağıdakine benzer biçimdedir:

$ cat /proc/meminfo
MemTotal:        8081824 kB
MemFree:         2802508 kB
MemAvailable:    6072932 kB
Buffers:          372700 kB
Cached:          3021924 kB
SwapCached:            0 kB
Active:          3296008 kB
Inactive:        1342872 kB
Active(anon):    1292996 kB
Inactive(anon):        0 kB
Active(file):    2003012 kB
Inactive(file):  1342872 kB
Unevictable:          64 kB
Mlocked:              64 kB
SwapTotal:       3991548 kB
SwapFree:        3991548 kB
Zswap:                 0 kB
Zswapped:              0 kB
Dirty:               132 kB
Writeback:             0 kB
AnonPages:       1244544 kB
Mapped:           452140 kB
Shmem:             48732 kB
KReclaimable:     229804 kB
Slab:             398272 kB
SReclaimable:     229804 kB
SUnreclaim:       168468 kB
...

Buradaki Slab satırı dilimli tahsisat sistemlerinin toplamda fiziksel RAM’de ne kadar yer kapladığını belirtmektedir. SReclaimable çekirdek tarafından geri alınabilen dilim önbelleklerinin büyüklüğünü, SUnreclaim ise geri alınamayan dilim önbelleklerinin büyüklüğünü belirtmektedir.

sys dosya sistemindeki /sys/kernel/slab/<cache-adı>/ dizini belli bir dilim önbelleğine ilişkin bilgileri daha yapısal bir biçimde vermektedir. Bu dizinin içeriği şöyledir:

$ ls /sys/kernel/slab/myobject_cache/
aliases      ctor            object_size      poison                    sheaf_capacity     slab_size      validate
align        destroy_by_rcu  objects_partial  reclaim_account           shrink             store_user
cache_dma    hwcache_align   objs_per_slab    red_zone                  skip_kfence        total_objects
cpu_partial  min_partial     order            remote_node_defrag_ratio  slabs              trace
cpu_slabs    objects         partial          sanity_checks             slabs_cpu_partial  usersize

Bu dosyaların içerdiği bilgileri aşağıdaki tabloda veriyoruz:

10.3. Fiziksel Bellekte Ardışıl Olmayan Tahsisatlar

Biz şimdiye kadar fiziksel bellekte ardışıl olan tahsisat üzerinde durduk. Çekirdeğin sayfa düzeyinde tahsisat yapan ikiz blok tahsisat sistemi (buddy allocator) fiziksel bellekte ardışıl sayfaları tahsis ediyordu. Dilimli tahsisat sistemi de arka planda ikiz blok tahsisat sistemini kullanıyordu. Ancak fiziksel bellekte ardışıl sayfa tahsisatları fiziksel belleğin bölünmesine (fragmente olmasına) yol açabilmektedir. İşte bazı durumlarda fiziksel bellekte ardışıl olmayabilen ancak sanal adres alanında (yani sayfa tablosunda) ardışıl olan tahsisatların da yapılması gerekebilmektedir. Linux çekirdeğinde fiziksel bellekte ardışıl olmayan ancak sanal adres alanında ardışıl olan tahsisatlar vmalloc ailesi fonksiyonlarla yapılmaktadır. Biz önce çekirdekteki vmalloc ailesi fonksiyonları ele alacağız, sonra da bu fonksiyonların tahsisatları nasıl yaptığı üzerinde duracağız.

10.3.1. vmalloc Ailesi Fonksiyonlar

Güncel çekirdeklerde vmalloc ailesi fonksiyonlar makrolar yoluyla oluşturulmuştur. Ancak biz burada fonksiyonun anlaşılabilir parametrik yapısı için eski çekirdeklerdeki gibi prototipleri kullanacağız.

vmalloc fonksiyonunun prototipi şöyledir:

void *vmalloc(unsigned long size);

Görüldüğü gibi fonksiyon tıpkı C’nin malloc fonksiyonunda olduğu gibi byte cinsinden tahsis edilecek bellek miktarını parametre olarak almaktadır. Tahsis edilen alanın sanal bellek adresiyle geri dönmektedir. vmalloc ile tahsis edilen alan vfree ve vfree_atomic fonksiyonlarıyla serbest bırakılmaktadır:

void vfree(const void *addr);
void vfree_atomic(const void *addr);        /* Linux 4.3'den itibaren */

vfree_atomic fonksiyonu kesme kodlarından da çağrılabilmektedir.

vzalloc fonksiyonu tahsis edilen alanı aynı zamanda sıfırlamaktadır. Tabii bu sıfırlama işlemi aslında ikiz blok tahsisat sisteminde __GFP_ZERO bayrağı kullanılarak yapılmaktadır:

void *vzalloc(unsigned long size);

vmalloc_node fonksiyonu belli bir NUMA düğümünü hedef alarak tahsisatı yapmaktadır:

void *vmalloc_node(unsigned long size, int node);

Ancak bu tahsisatlara ilişkin sayfaların hepsi fallback nedeniyle istenilen NUMA düğümünden karşılanmak zorunda değildir. (Düğümler arasında fallback işleminin engellenmesi için alloc_pages gibi sayfa tahsisat fonksiyonlarında __GFP_THISNODE özel bayrağı kullanılabilmektedir.)

vmalloc_user fonksiyonu kullanıcı alanına haritalanabilen (map edilebilen) tahsisatlar yapmaktadır. Bu konuyu ileride ele alacağız.

Yukarıda da belirttiğimiz gibi vmalloc ailesi fonksiyonlar arka planda ikiz blok tahsisat sistemini kullanmaktadır. Aşağıdaki tabloda fonksiyonların ikiz blok tahsisat sisteminden sayfa tahsis ederken hangi bayrakları kullandığı belirtilmektedir:

vmalloc ailesi fonksiyonlar tahsisatları arka planda ikiz blok tahsisat sistemini (buddy allocator) kullanarak sayfa düzeyinde yapmaktadır. Dolayısıyla bu fonksiyonlar tarafından yapılan tahsisatlar her zaman sayfa katları büyüklüğünde olur. Örneğin biz vmalloc ile 1000 byte tahsis etmek isteyelim. Aslında fonksiyon arka planda 4096 byte’lık (1 sayfalık) bir tahsisat yapacaktır. Dolayısıyla vmalloc ailesi fonksiyonlarda sayfa katlarından küçük olan tahsisat yapmanın bir anlamı yoktur.

Peki ne zaman dilim önbelleği yolu ile (örneğin kmalloc ile), ne zaman vmalloc ile ve ne zaman sayfa düzeyinde (örneğin alloc_pages ile) tahsisat yapmalıyız? vmalloc ailesi fonksiyonlar ile fiziksel bellekte çok büyük alanlar tahsis edilebilmektedir. Çünkü vmalloc ailesi sayfaların fiziksel bellekte ardışıl bulunmasını zorunlu tutmamaktadır. alloc_pages fonksiyonuyla en fazla 8 MB (order 11) kadar tahsisatın tek hamlede yapılabildiğini anımsayınız. Öte yandan dilimli tahsisat sistemi de temel olarak küçük miktardaki byte tahsisatları için düşünülmüştür. Ancak vmalloc ailesi fonksiyonlar toplamda daha fazla meta data kullanma eğilimindedir. İzleyen paragraflarda açıklayacağımız gibi her vmalloc çağrısında çekirdek tahsis edilen alanı yönetmek için ayrı bir nesne oluşturmaktadır. vmalloc ailesi çağrılar bir döngü içerisinde sürekli olarak 0’ıncı düzeyde (order 0) sayfa tahsisatlarıyla sağlanmaktadır. Bu işlem de göreli bir zaman kaybına yol açmaktadır. Aynı zamanda vmalloc ailesi fonksiyonlar sayfa tablosunda da güncelleme yapmaktadır. Bu da ek bir maliyete yol açmaktadır. Aşağıdaki tabloda üç tahsisat yöntemini birbirleriyle karşılaştırıyoruz:

10.3.2. vmalloc Ailesi Fonksiyonların Gerçekleştirimleri

Şimdi de vmalloc ailesi fonksiyonların gerçekleştirimleri üzerinde duralım. Biz burada anlatımı vmalloc üzerinden yapacağız. Ailenin diğer üyelerindeki temel çatı aynıdır. vmalloc fonksiyonu her çağrıldığında vm_struct isimli bir yapı türünden bir nesne tahsis edilmektedir. Güncel çekirdeklerde vm_struct yapısı include/linux/vmalloc.h içerisinde şöyle tanımlanmıştır:

struct vm_struct {
    union {
        struct vm_struct *next;   /* Early registration of vm_areas. */
        struct llist_node llnode; /* Asynchronous freeing on error paths. */
    };

    void            *addr;
    unsigned long    size;
    unsigned long    flags;
    struct page    **pages;
#ifdef CONFIG_HAVE_ARCH_HUGE_VMALLOC
    unsigned int     page_order;
#endif
    unsigned int     nr_pages;
    phys_addr_t      phys_addr;
    const void      *caller;
    unsigned long    requested_size;
};

Bu nesne için çekirdek tarafından oluşturulmuş bir dilim önbelleği yoktur. Çünkü zaten bu yapı 64 byte uzunluktadır ve kmalloc ailesi için 64 byte’lık bir dilim önbelleği bulunmaktadır.

vm_struct yapısı tahsis edilen alana ilişkin bilgileri barındırmaktadır. Yapının önemli elemanlarını açıklayalım:

Yapının addr elemanı tahsis edilen bloğun başlangıç sanal adresini tutmaktadır. Bu adres zaten vmalloc tarafından geri döndürülen adrestir.

Yapının size elemanı tahsis edilen alanın uzunluğunu tutmaktadır. Aslında tahsisat yapılırken eğer VM_NO_GUARD bayrağı set edilmemişse (varsayılan durumda set edilmez) tahsis edilen alanın sonuna bir sayfalık daha sanal bellek tahsisatı yapılır. Buna “koruma sayfası (guard page)” denilmektedir. Bu koruma sayfası yanlışlıkla tahsis edilen alanın dışına taşan erişimler yapıldığında page fault oluşturmak için bulundurulmaktadır. Buradaki size değeri bu koruma sayfası dahil edilmiş biçimde uzunluk belirtmektedir. Tabii koruma sayfası yalnızca sayfa tablosunda tahsis edilmektedir. Fiziksel bellekte bunun için bir sayfanın tahsis edilmesine gerek yoktur.

Yapının flags elemanı tahsisatın hangi amaçla ve özelliklerle yapıldığı bilgisini tutmaktadır. Örneğin tahsisat vmalloc fonksiyonuyla yapılmışsa VM_ALLOC bayrağı, vmap fonksiyonuyla yapılmışsa VM_MAP bayrağı set edilmektedir. Koruma sayfasının tahsis edilip edilmeyeceği de yine bu flags elemanında VM_NO_GUARD bayrağı ile belirtilmektedir. Buradaki bayraklar çekirdek fonksiyonlarını kullanan kişiler tarafından set edilmezler. Çekirdek bu bayrakları kendisi set edip kendisi kullanmaktadır. Örneğin VM_NO_GUARD bayrağını çekirdek modülleri içerisinde set etmenin bir yolu yoktur. Bunun için ancak çekirdek kodlarının değiştirilip yeniden derlenmesi gerekir.

Yapının pages elemanı tahsis edilen fiziksel sayfalara ilişkin page nesnelerinin adreslerini tutmaktadır:

pages elemanının göstericiyi gösteren gösterici olduğuna, yani gösterici dizisini gösterdiğine dikkat ediniz.

Yapının nr_pages elemanı tahsis edilen sayfaların sayısını, başka bir deyişle pages göstericisinin gösterdiği yerdeki dizinin uzunluğunu tutmaktadır. Yapının requested_size elemanı tahsisat için istenen uzunluğu tutmaktadır.

Aşağıda yapı elemanlarını bir tablo halinde veriyoruz:

vmalloc fonksiyonu VMALLOC_START ve VMALLOC_END sembolik sabitleriyle belirtilen sanal adres aralığında tahsisatlar yapmaktadır. VMALLOC_START ve VMALLOC_END bölgesinin yeri ve büyüklüğü x86 ve ARM işlemcilerinde tipik olarak aşağıdaki gibidir:

vmalloc fonksiyonu çağrıldığında fonksiyonun boş bir sanal adres verebilmesi için çekirdeğin sanal adres alanı içerisindeki tahsisatları bir biçimde izlemesi gerekir. İşte vmalloc tarafından sanal adres alanındaki tahsisatlar için vmap_area isimli bir yapı kullanılmaktadır. Her sanal adres alanındaki VMALLOC_START - VMALLOC_END arasındaki tahsisatta vm_struct nesnesinin yanı sıra bir vmap_area nesnesi de yaratılmaktadır. Böylece çekirdek hangi sanal adres alanının boş olup olmadığını izleyen paragraflarda açıklayacağımız biçimde izleyebilmektedir. Burada iki yapıyı karıştırmayınız. vm_struct yapısı vmalloc tarafından tahsis edilen fiziksel sayfalara ilişkin bilgileri tutarken, vmap_area yapısı sanal adres tahsisatlarını tutmaktadır. vmap_area yapısı güncel çekirdeklerde include/linux/vmalloc.h dosyası içerisinde aşağıdaki gibi tanımlanmıştır:

struct vmap_area {
    unsigned long va_start;
    unsigned long va_end;

    struct rb_node rb_node;         /* address sorted rbtree */
    struct list_head list;          /* address sorted list */

    /*
     * The following two variables can be packed, because
     * a vmap_area object can be either:
     *    1) in "free" tree (root is free_vmap_area_root)
     *    2) or "busy" tree (root is vmap_area_root)
     */
    union {
        unsigned long subtree_max_size; /* in "free" tree */
        struct vm_struct *vm;           /* in "busy" tree */
    };
    unsigned long flags;            /* mark type of vm_map_ram area */
};

Yapının va_start ve va_end elemanları tahsis edilen alanın sanal bellekteki başlangıç ve bitiş adreslerini belirtmektedir. Bu elemanların void * türünden olmayıp unsigned long türünden olduğuna dikkat ediniz. Çekirdek bu adreslerle ilgili daha kolay aritmetik işlemler yapabilmek için bunları unsigned long türünden almıştır.

Yapının rb_node elemanı izleyen paragraflarda açıklayacağımız gibi “kırmızı-siyah ağacının (red-black tree)” düğümünü tutmaktadır. Aynı zamanda çekirdek tüm vmap_area tahsisatlarını sıralı bir biçimde bir bağlı listede de tutmaktadır.

Yapının list elemanı bu bağlı listenin düğümünü belirtmektedir.

Yapıdaki anonim birliğe dikkat ediniz. Yukarıda açıkladığımız vm_struct nesnesinin adresi aslında vmap_area nesnesinin içerisinde tutulmaktadır. İşte birliğin vm elemanı eğer ilgili blok tahsis edilmiş durumdaysa bu adresi tutar; ancak ilgili blok tahsis edilmemişse yani boş durumdaysa subtree_max_size elemanı kırmızı-siyah ağacının alt düğümlerindeki en büyük boş alanı tutmaktadır.

Yapının flags elemanı tahsis edilen alanın türünü tutmaktadır.

vmap_area nesneleri için vmap_area_cachep isimli bir dilim önbelleği kullanılmaktadır. Yani bu nesnelerin tahsisatları bu önbellekten yapılmaktadır.

İzleyen paragraflarda açıklayacağımız gibi eskiden (çekirdeğin 5.15 versiyonundan önce) boş alanlarla dolu alanlar farklı “kırmızı-siyah ağaçlarında” tutuluyordu. Bu iki ağacın kök düğümü vmap_area_root ve free_vmap_cache ismindeydi. Ancak 5.15 çekirdeği ile birlikte ağaç teke indirilmiştir. Ağacın kök düğümü free_vmap_area_root değişkeninde tutulmaktadır.

Her vmalloc çağrısı yapıldığında çekirdek yukarıda da belirttiğimiz gibi bir vm_struct nesnesi bir de vmap_area nesnesi oluşturmaktadır. vm_struct nesnesini de vmap_area nesnesinin içerisine yerleştirmektedir. Peki belli bir sanal bellek alanının tahsis edilip edilmediğini çekirdek nasıl anlamakta ve tahsisat için gereken boş sanal bellek alanını nasıl tespit etmektedir? İşte çekirdek burada hash tablosu yerine kırmızı-siyah ağacı (red-black tree) denilen ikili arama ağacı kullanmaktadır. Biz de önce kırmızı-siyah ikili arama ağacı konusunda bazı bilgiler vereceğiz.

10.3.2.1. Kırmızı-Siyah Ağaçlarına Genel Bakış

Her düğümün en fazla iki alt düğüme (child nodes) sahip olabildiği ağaçlara ikili ağaçlar (binary trees) denilmektedir. Örneğin:

Görüldüğü gibi burada her düğümün en fazla iki alt düğümü vardır. Ağacın hiç alt düğümü olmayan düğümlerine “yaprak (leaf)” denilmektedir. Bir ağacın yüksekliği (height) kök düğümden en dipteki yaprağa ulaşmak için kaç kenardan geçildiği ile belirlenmektedir. Örneğin yukarıdaki ağacın yüksekliği 3’tür.

Eğer düğümün tam olarak iki alt düğümü varsa böyle ikili ağaçlara “tam ikili ağaçlar (complete binary tree)” denilmektedir. Örneğin:

Tam ikili ağaçlardaki düğüm sayısının 2ʰ⁺¹ - 1 olduğuna dikkat ediniz. Bir düğümün yüksekliği kökten o düğüme gitmek için geçilen kenar sayısını belirtmektedir. Ağacın yüksekliği de zaten en yüksek düğümünün yüksekliğidir.

Bir ikili ağaç arama amaçlı oluşturuluyorsa (genellikle bu amaçla oluşturulur) bu tür ikili ağaçlara ikili arama ağaçları (binary search trees) denilmektedir. İkili arama ağaçlarında eleman anahtara göre yerleştirilir. Yerleştirme küçükler sola, büyükler sağa biçiminde yapılır. (Tersi de olabilir ancak gelenek böyledir.) Örneğin aşağıdaki değerler anahtar olsun ve bunları sırasıyla ikili arama ağacına yerleştirelim:

24 13 36 42 8 19 4 21 39 7

İkili arama ağaçlarında arama yapılırken kökten girilir, aranacak anahtarla düğümün anahtarları karşılaştırılır. Aranacak anahtar düğümün anahtarından büyükse sağa, küçükse sola sapılır. Yapraklara gelindiğinde hala değerin bulunamamış olması aramanın başarısız olduğu anlamına gelmektedir.

İkili arama ağaçları “değerleri sıraya dizmeden ikili arama (binary search)”” yapabilme olanağını sağlamaktadır. Ancak yukarıdaki ikili ağaçta bir sorun vardır. Bu ağaç dengesizdir. Yaprakların yükseklikleri arasında belli bir sınırlama getirilmiş olan ağaçlara dengeli ağaçlar (balanced trees) denilmektedir. Örneğin biz bu sınırlamayı 1 olarak alalım. Bu durumda yukarıdaki ağacımız dengesizdir. Ancak aşağıdaki ağaç dengelidir:

Burada yapraklar arasındaki yükseklik farkı en fazla 1’dir.

Peki ikili ağaçta denge nasıl sağlanmaktadır? İşte eleman eklenirken dengenin bozulduğu tespit edilip denge sağlanmaktadır. Bunun için iki temel dengeleme algoritması kullanılmaktadır: AVL (Adelson-Velsky ve Landis) dengelemesi ve kırmızı-siyah (red-black) dengelemesi. AVL dengelemesiyle oluşturulmuş ikili arama ağaçlarına AVL ağacı (AVL tree), kırmızı-siyah dengelemesi ile oluşturulmuş ikili arama ağaçlarına ise kırmızı-siyah ağacı (red-black tree) denilmektedir. İki dengeleme algoritmasının da birbirlerine göre avantaj ve dezavantajları vardır.

Peki dengeleme nasıl yapılmaktadır? İşte eleman insert edilirken dengenin bozulduğu tespit edilir, sonra dengeyi korumak için az sayıda düğüm yer değiştirilerek işlem yapılır. İşte dengenin korunması için yapılan işlemler AVL dengelemesinde farklı, kırmızı-siyah dengelemesinde farklıdır.

AVL dengelemesi Georgy Adelson-Velsky ve Evgenii Landis tarafından 1962’de, kırmızı-siyah ağacı ise Leo Guibas ve Robert Sedgewick tarafından 1978’de ortaya atılmıştır. Biz burada AVL ve kırmızı-siyah dengeleme algoritmaları üzerinde durmayacağız. Bunun için “veri yapıları ve algoritmalar” kitaplarına başvurabilirsiniz.

Kırmızı-siyah ağaçlarında düğümlere kırmızı ya da siyah renkleri verilmektedir. Yani bir düğüm ya kırmızı olabilir ya da siyah olabilir. (Buradaki kırmızı ve siyah renkleri o zamanın lazer yazıcısı tarafından en iyi basılan renkler olduğu için tercih edilmiştir.) Kırmızı-siyah ağacında bir anahtar önce yine ikili arama ağacında olduğu gibi küçükler sola büyükler sağa biçiminde yeri tespit edilerek ağaca eklenir. Sonra aşağıda belirteceğimiz kuralların ihlal edilip edilmediğine bakılır. Eğer bu kurallardan biri ihlal edilmişse uygun düğüm hareketleri yapılarak dengeleme sağlanır. Eğer bu kurallardan biri ihlal edilmişse uygun düğüm hareketleri yapılarak dengeleme sağlanır. Dengelemenin sağlanması için yapılan işlemlere “döndürme (rotation)” de denilmektedir. Kırmızı-siyah ağacının kuralları şunlardır:

1) Renk kuralı: Her düğüm ya kırmızıdır ya da siyahtır.

2) Kök kuralı: Kök düğüm her zaman siyahtır.

3) NIL (NULL) düğüm kuralı: NIL düğümler siyah kabul edilir.

4) Kırmızı kuralı: Kırmızı bir düğümün alt düğümleri siyah olmak zorundadır. Başka bir deyişle, kökten yaprağa giden herhangi bir yol üzerinde ardışık iki kırmızı düğüm bulunamaz. (Yani kırmızı düğümün alt düğümü kırmızı olamaz. Kırmızı düğümün üst düğümü her zaman siyahtır.)

5) Siyah yükseklik kuralı: Herhangi bir düğümden, o düğümün altındaki tüm yapraklara giden her yol üzerinde eşit sayıda siyah düğüm bulunur. Bu sayıya o düğümün siyah yüksekliği (black height) denir.

Yukarıdaki ağaçta kuralın uygulandığını görüyorsunuz. Burada yaprakları temsil eden NIL düğümler her zaman siyahtır. İşte yeni düğüm önce ağaca yerleştirilir, sonra kuralın bozulup bozulmadığına bakılır, eğer kural bozulmuşsa bazı düğüm hareketleriyle kuralın bozulması engellenir. 4 ve 5 numaralı kurallarla şu garanti verilmiş olur: Kökten yaprağa giden en uzun yol, en kısa yolun en fazla iki katı olabilir. Çünkü en kısa yol tamamen siyah düğümlerden oluşur; en uzun yol ise siyah ve kırmızı düğümlerin dönüşümlü dizilmesiyle elde edilir. Bu da ağacın yüksekliğinin en kötü durumda şu sınırda kalmasını sağlar:

\[h \leq 2 \log_2(n + 1)\]

Kırmızı-siyah ağacının gerçekleştiriminde düğümlerde şu bilgilerin tutulması gerekir:

• Sol alt düğümün adresi

• Sağ alt düğümün adresi

• Düğümün rengi

• Üst düğümün adresi

Aşağıdaki tabloda AVL ağacı ile kırmızı-siyah ağacı çeşitli özelliklere göre karşılaştırılmıştır.

Linux çekirdeğinde ekleme silme işlemleri daha yoğun olduğu için AVL ağacı yerine kırmızı-siyah ağacı tercih edilmiştir.

10.3.2.2. vmalloc Ailesi Tahsisatların Kırmızı-Siyah Ağacıyla Kayıt Altında Tutulması

Yukarıda da belirttiğimiz gibi eskiden (çekirdeğin 5.15 versiyonundan önce) sanal bellekteki boş alanlarla dolu alanlar ayrı kırmızı-siyah ağaçlarında tutuluyordu. Ancak çekirdeğin 5.15 versiyonuyla birlikte iki ağaç yerine tek bir ağaç kullanılmaya başlanmıştır. Eskiden dolu alanlara ilişkin ağacın kökü vmap_area_root değişkeninde, boş alanlara ilişkin ağacın kökü ise free_vmap_cache değişkeninde tutuluyordu. Çekirdeğin 5.15 versiyonuyla birlikte teke düşürülen ağacın kökü mm/vmalloc.c dosyası içerisindeki free_vmap_area_root değişkeninde tutulmaktadır:

static struct rb_root free_vmap_area_root = RB_ROOT;

Burada rb_root yapısı kırmızı-siyah ağacının kök düğümünü belirtmektedir. Yapı güncel çekirdeklerde include/linux/rbtree_types.h dosyası içerisinde şöyle tanımlanmıştır:

struct rb_root {
    struct rb_node *rb_node;
};

RB_ROOT makrosu da şöyle tanımlanmıştır:

#define RB_ROOT (struct rb_root) { NULL, }

Görüldüğü gibi yapıda yalnızca kök düğümün adresi tutulmaktadır.

Kırmızı-siyah ağacının düğümleri aynı dosyada rb_node yapısıyla temsil edilmiştir:

struct rb_node {
    unsigned long  __rb_parent_color;
    struct rb_node *rb_right;
    struct rb_node *rb_left;
} __attribute__((aligned(sizeof(long))));

Burada yapının __rb_parent_color elemanı hem üst düğümün adresini hem de düğümün kendi rengini tutmaktadır. Düğümler long türünün uzunluğuna (32 bit sistemde 4, 64 bit sistemde 8) hizalandığından adresin düşük anlamlı bitleri zaten sıfırdır. İşte __rb_parent_color elemanının en düşük anlamlı biti düğümün rengini tutmaktadır. En düşük anlamlı bit 0 ise düğüm kırmızı, 1 ise siyahtır.

Görüldüğü gibi düğümlerin içerisinde bilgi tutulmamaktadır. Çünkü kırmızı-siyah ağaçları da gömme tekniğiyle oluşturulmaktadır. Yani aslında bu düğüm başka bir yapının elemanı durumundadır, container_of makrosuyla ana yapı nesnesinin adresi elde edilmektedir.

vmalloc işlemlerinde kırmızı-siyah ağacının düğümlerinde vmap_area nesneleri bulunmaktadır. vmap_area yapısını yeniden anımsatmak istiyoruz:

struct vmap_area {
    unsigned long va_start;
    unsigned long va_end;

    struct rb_node rb_node;         /* address sorted rbtree */
    struct list_head list;          /* address sorted list */

    /*
     * The following two variables can be packed, because
     * a vmap_area object can be either:
     *    1) in "free" tree (root is free_vmap_area_root)
     *    2) or "busy" tree (root is vmap_area_root)
     */
    union {
        unsigned long subtree_max_size; /* in "free" tree */
        struct vm_struct *vm;           /* in "busy" tree */
    };
    unsigned long flags;            /* mark type of vm_map_ram area */
};

İşte yapının rb_node elemanı aslında kırmızı-siyah ağacının düğümünü belirtmektedir. vmap_area nesnesinin adresi bu düğümden yukarı çıkılarak elde edilmektedir. vmalloc gerçekleştiriminde kullanılan kırmızı-siyah ağacındaki anahtar va_start adresidir. Yani arama işlemi va_start değerine göre yapılmaktadır. Ancak izleyen paragraflarda da açıklayacağımız gibi ağaçta aralık tabanlı aramalar da yapılabilmektedir.

Şimdi siz “neden kırmızı-siyah ağacı yerine hash tablolarının kullanılmadığını” merak edebilirsiniz. İkili arama ağaçları aynı zamanda bir sıralama da oluşturmaktadır. Hash tablolarında böyle bir sıralama oluşturulamamaktadır. vmalloc gerçekleştiriminde sıralamadan da faydalanılmaktadır. Örneğin free hale getirme işleminde iki komşunun birleştirilmesi gerekir. Hash tablolarında iki komşu tek bir aramayla bulunamamaktadır.

10.3.2.3. vfree Fonksiyonunun Gerçekleştirimi

vfree fonksiyonunun parametrik yapısını anımsayınız:

void vfree(const void *addr);

Serbest bırakma işlemi için ağacın kökünden girilir. vmap_area nesnesinin içerisindeki va_start elemanı ile karşılaştırma yapılarak sola ya da sağa ilerlenir, ilgili düğüm bulunur. Boş komşu bloklar varsa bunlar da birleştirilir. vfree fonksiyonunun çağrı zincirindeki önemli fonksiyonlar şunlardır:

Güncel çekirdeklerde kırmızı-siyah ağacında blok araması aşağıdaki fonksiyonla yapılmaktadır:

static struct vmap_area *__find_vmap_area(unsigned long addr, struct rb_root *root)
{
    struct rb_node *n = root->rb_node;

    addr = (unsigned long)kasan_reset_tag((void *)addr);

    while (n) {
        struct vmap_area *va;

        va = rb_entry(n, struct vmap_area, rb_node);
        if (addr < va->va_start)
            n = n->rb_left;
        else if (addr >= va->va_end)
            n = n->rb_right;
        else
            return va;
    }

    return NULL;
}

Burada rb_entry fonksiyonu container_of makrosunu kullanarak düğümün içinde bulunduğu vmap_area nesnesinin adresini elde etmektedir. Arama sırasında yapılan karşılaştırmalara dikkat ediniz:

/* ... */

if (addr < va->va_start)
    n = n->rb_left;
else if (addr >= va->va_end)
    n = n->rb_right;
else
    return va;

/* ... */

addr değeri va->va_start değerinden küçükse ağaçta sola gidilmiştir, ancak ikinci karşılaştırma addr > va->va_start biçiminde değil addr >= va->va_end biçiminde yapılmıştır. Bunun nedeni aslında bu fonksiyonun genel olarak kapsama amaçlı kullanılmasındandır. Yani aslında yukarıdaki fonksiyon addr adresinden başlayan düğümü değil, addr adresini içeren düğümü bulmaktadır. Biz bu fonksiyona tahsis edilmiş alandaki herhangi bir adresi versek de bu fonksiyon o alana ilişkin düğümü bulmaktadır. Örneğin biz tahsis edilen alan içerisinde herhangi bir adres verdiğimizde birinci if deyiminden de ikinci if deyiminden de else kısmına sapılacaktır.

vfree fonksiyonunun gerçekleştirimi biraz daha ayrıntılıdır. Bu fonksiyon serbest bırakma işlemini yaparken ona komşu olan boş alan varsa onları da birleştirmektedir. Bir alan serbest bırakılırken o alan için yaratılmış olan vm_struct nesnesi hemen, vmap_area nesnesi ise “purge listesi” denilen listeye yerleştirilip gecikmeli bir biçimde serbest bırakılmaktadır. “purge listeleri” vmap_node yapısının içerisindedir (buradaki “node” terimi ağaç düğümünü ya da NUMA düğümünü belirtmiyor). vmap_node yapısı güncel çekirdeklerde mm/vmalloc.c dosyası içerisinde şöyle tanımlanmıştır:

static struct vmap_node {
    /* Simple size segregated storage. */
    struct vmap_pool pool[MAX_VA_SIZE_PAGES];
    spinlock_t pool_lock;
    bool skip_populate;

    /* Bookkeeping data of this node. */
    struct rb_list busy;
    struct rb_list lazy;

    /*
     * Ready-to-free areas.
     */
    struct list_head purge_list;
    struct work_struct purge_work;
    unsigned long nr_purged;
} single;

Buradaki purge_list elemanı daha sonra silinecek vmap_area nesnelerini tutmaktadır. vmap_node nesneleri genellikle CPU sayısına bağlı olarak birden fazla oluşturulmaktadır. İlgili tanımlamalar mm/vmalloc.c dosyasında tutulmaktadır:

static struct vmap_node *vmap_nodes = &single;
static __read_mostly unsigned int nr_vmap_nodes = 1;
static __read_mostly unsigned int vmap_zone_size = 1;

Tanımlamalarda varsayılan değer olarak 1 görüyor olsanız da bu değerler sistemin ilklenmesi (initialize edilmesi) sırasında işlemci ya da çekirdek sayısına bağlı olarak artırılmaktadır.

Burada bir noktayı yeniden vurgulamak istiyoruz: vfree fonksiyonu bir bloğu serbest bıraktığında o bloğun bilgileri kırmızı-siyah ağacında kalmaya devam etmektedir. Çünkü free_vmap_area_root ağacı hem tahsis edilmiş blokları hem de serbest bırakılmış blokları tutmaktadır. Yukarıda da belirttiğimiz gibi vfree fonksiyonu tahsis edilmiş alan için vm_struct nesnesini hemen serbest bırakmakta ancak vmap_area nesnesini hemen serbest bırakmamaktadır. Çünkü bu nesne alan serbest bırakılmış olsa bile ağaçta kullanılmaya devam etmektedir.

10.3.2.4. vmalloc Fonksiyonunun Gerçekleştirimi

vmalloc fonksiyonunun gerçekleştirimi biraz daha karmaşıktır. vmalloc boş bir bloğu bulabilmek için first fit yöntemini kullanmaktadır. Yani talep edilen uzunluğu içeren ilk boş bloğu bulmaktadır. Güncel çekirdeklerdeki free_vmap_area_root ağacının hem tahsis edilmiş blokları hem de boş blokları tuttuğunu anımsayınız. vmap_area yapısının içerisindeki birlik şöyleydi:

struct vmap_area {
    /* ... */
    union {
        unsigned long subtree_max_size;     /* in "free" tree */
        struct vm_struct *vm;               /* in "busy" tree */
    };
    /* ... */
};

Birliğin iki elemanı çakışık yerleştirilmektedir. Eğer blok doluysa birliğin vm elemanı aktiftir (yani NULL değildir); eğer blok boşsa ilgili düğümden itibaren en büyük boş alana sahip bloğun uzunluğu birliğin subtree_max_size elemanında tutulmaktadır. Bu eleman ağaçta boş alan aranırken eğer ilgili dalda istenilen uzunlukta boş alan yoksa o dalda gereksiz arama yapmayı engellemektedir. vmalloc fonksiyonunun çağrı zincirindeki önemli fonksiyonlar şunlardır:

Güncel çekirdeklerde yukarıdaki fonksiyonlara _noprof sonekleri getirilmiştir. Biz grafta bu sonekli fonksiyonlar yerine soneksiz olanları bulundurduk.

vmalloc akışı tarafından çağrılan, ağaçta uygun boş bloğa ilişkin düğümü bulan find_vmap_lowest_match fonksiyonu güncel çekirdeklerde şöyle yazılmıştır:

static __always_inline struct vmap_area *
find_vmap_lowest_match(struct rb_root *root, unsigned long size,
        unsigned long align, unsigned long vstart, bool adjust_search_size)
{
    struct vmap_area *va;
    struct rb_node *node;
    unsigned long length;

    /* Start from the root. */
    node = root->rb_node;

    /* Adjust the search size for alignment overhead. */
    length = adjust_search_size ? size + align - 1 : size;

    while (node) {
        va = rb_entry(node, struct vmap_area, rb_node);

        if (get_subtree_max_size(node->rb_left) >= length &&
                vstart < va->va_start) {
            node = node->rb_left;
        } else {
            if (is_within_this_va(va, size, align, vstart))
                return va;

            /*
             * Does not make sense to go deeper towards the right
             * sub-tree if it does not have a free block that is
             * equal or bigger to the requested search length.
             */
            if (get_subtree_max_size(node->rb_right) >= length) {
                node = node->rb_right;
                continue;
            }

            /*
             * OK. We roll back and find the first right sub-tree,
             * that will satisfy the search criteria. It can happen
             * due to "vstart" restriction or an alignment overhead
             * that is bigger then PAGE_SIZE.
             */
            while ((node = rb_parent(node))) {
                va = rb_entry(node, struct vmap_area, rb_node);
                if (is_within_this_va(va, size, align, vstart))
                    return va;

                if (get_subtree_max_size(node->rb_right) >= length &&
                        vstart <= va->va_start) {
                    /*
                     * Shift the vstart forward. Please note, we update it with
                     * parent's start address adding "1" because we do not want
                     * to enter same sub-tree after it has already been checked
                     * and no suitable free block found there.
                     */
                    vstart = va->va_start + 1;
                    node = node->rb_right;
                    break;
                }
            }
        }
    }

    return NULL;
}

vmalloc her zaman en düşük adresteki ilk bulunan yeterli uzunluğa sahip bloğu tahsis etmektedir. Düşük adresten tahsisat yapmanın “bölünme (fragmentation)” üzerinde olumlu etkileri vardır. Aynı zamanda düşük adres temel alınarak tahsisat yapılması boş blokların birleştirilmesi üzerinde de faydalar sağlamaktadır. Bilindiği gibi ikili arama ağaçlarında küçükten-büyüğe dolaşım aslında özyinelemeyle (buna in-order dolaşım denilmektedir) sağlanmaktadır. Ancak burada kırmızı-siyah ağaçlarında her düğüm üst düğümün yerini de tuttuğu için özyinelemeye gerek kalmamaktadır. (Kırmızı- siyah ağacında sürekli sola gittiğimizde yapraklara ulaşınca geri dönüş özyinelemeyle değil üst düğümün adresi yoluyla yapılabilmektedir.) find_vmap_lowest_match fonksiyonu dikkatle incelendiğinde şu işlemlerin yapıldığı görülmektedir:

1. Ağaçta önce eğer sol kolda uygun büyüklükte yer varsa sürekli sol koldan ilerlenmektedir.

2. Eğer sol kolda istenilen büyüklükte yer bulunamazsa düğümün kendisine bakılmaktadır (in-order dolaşım).

3. Eğer düğümün kendisinde de yeterli boş yer yoksa bu kez sağ koldan ilerlenmektedir. Tabii sağ kolun da sol kollarından itibaren bu işlemler yapılmaktadır.

find_vmap_lowest_match fonksiyonunda bir düğüme girilmeden önce o alt ağaçta talep edilen miktarda boş yerin olup olmadığının sorgulandığına dikkat ediniz. Böylece talep edilen miktarda boş yer olmayan alt ağaçlarda arama yapılmamaktadır. Dolaşım sırasında ilgili düğümün “boş mu dolu mu olduğuna” dolaylı olarak bakılmıştır. get_subtree_max_size fonksiyonu şöyle yazılmıştır:

static __always_inline unsigned long
get_subtree_max_size(struct rb_node *node)
{
    struct vmap_area *va;

    va = rb_entry_safe(node, struct vmap_area, rb_node);
    return va ? va->subtree_max_size : 0;
}

Görüldüğü gibi eğer düğüm doluysa zaten bu fonksiyon sıfır değerini döndürmektedir. Yani dolu düğümler geçilmektedir.
